Газовий нагрівник

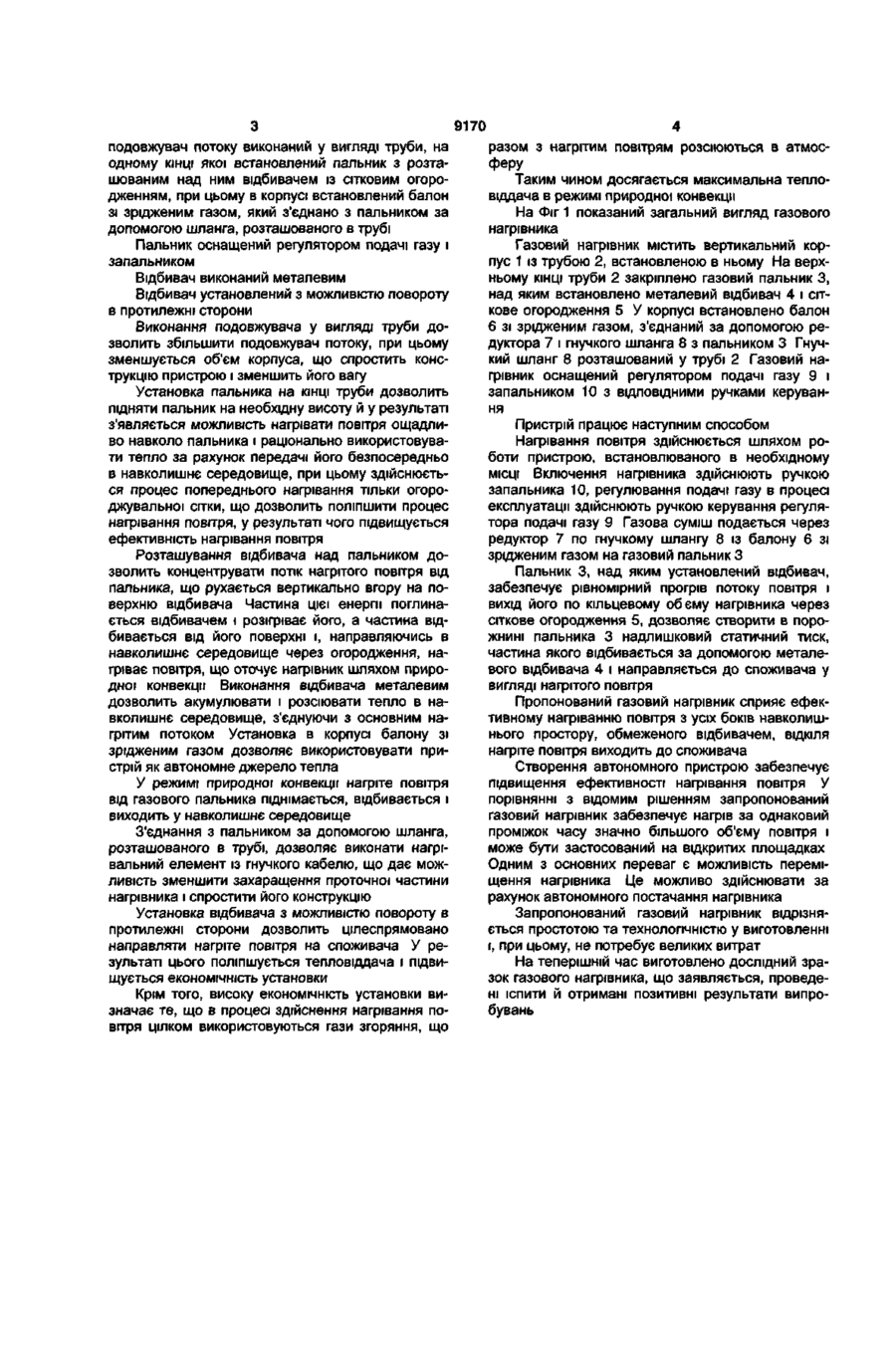

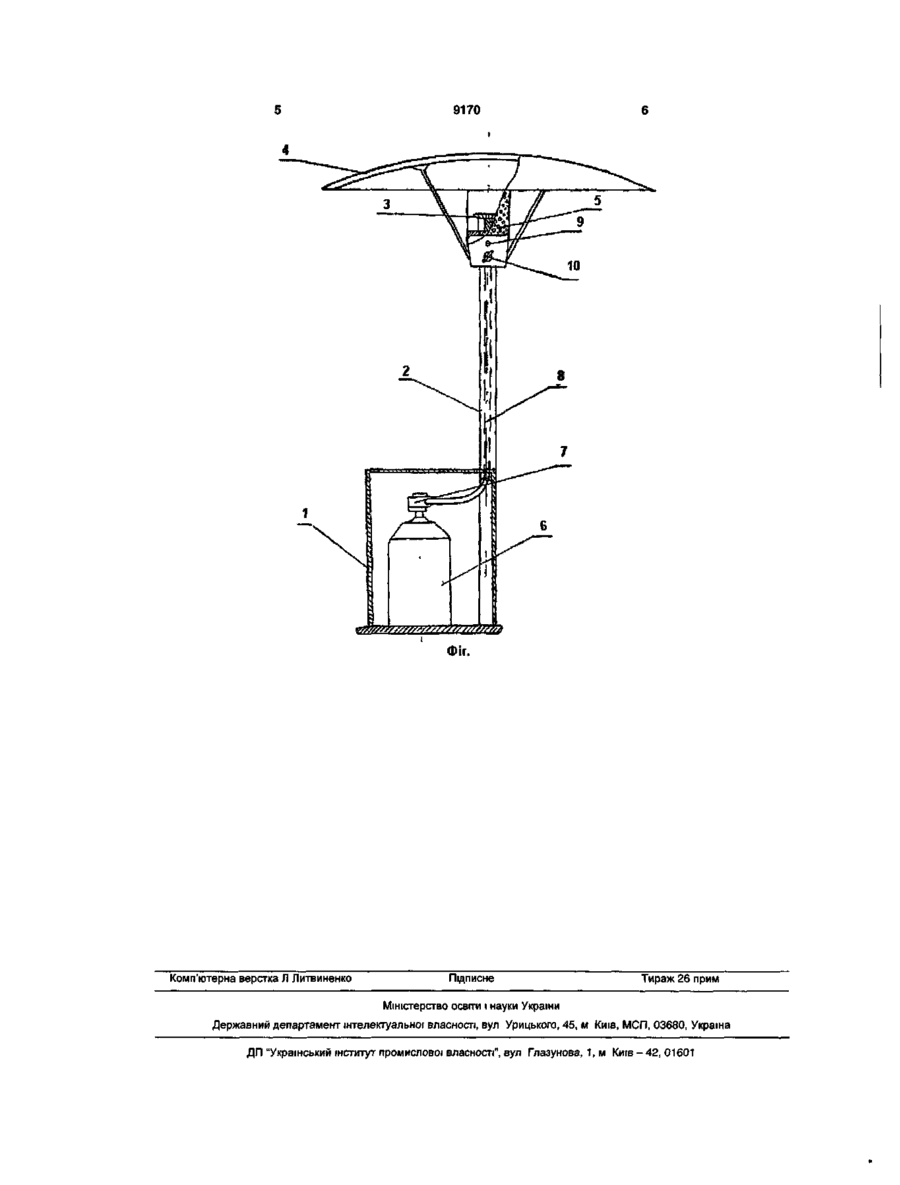

1. Газовий нагрівник, що містить вертикальний корпус із встановленим у ньому подовжувачем потоку, і пальник, який відрізняється тим, що подовжувач потоку виконаний у вигляді труби, на одному кінці якої встановлений пальник з розташованим над ним відбивачем із сітковим огоро дженням, при цьому в корпусі розташований балон зі зрідженим газом, який з'єднано з пальником за допомогою шланга, розташованого в трубі. 2. Газовий нагрівник по п.1, який відрізняється тим, що пальник оснащений регулятором подачі газу і запальником. 3. Газовий нагрівник по п.1, який відрізняється тим, що відбивач виконаний металевим. 4. Газовий нагрівник по п.1, який відрізняється тим, що відбивач установлений з можливістю повороту в протилежні сторони. Корисна модель відноситься до області теплоенергетики, а саме до пристрою для нагрівання повітря при спалюванні газоподібного палива, що може бути використане для обігрівання повітря на відкритих площадках. Відомі побутові і промислові котли, печі, топки, нагрівники, що використовуються для обігріву приміщень і нагріву води при спалюванні газоподібного палива. У відомих схемах нагрівання рідин і газів у теплообмінних елементах при спалюванні газоподібного палива [див. книгу Михєєв В.П. Медніков Ю.П. Спалювання природного газу. Д. Недра, 1975р.] нагрівання здійснюється за рахунок процесів конвекції, дифузії й оптичного випромінювання факелу. Газові пальники при цьому розташовуються на визначеній відстані від теплообмінних елементів. Однак усі відомі пристрої є стаціонарними, застосовуються для обігріву приміщень і є громіздкими через додаткові конструктивні елементи, необхідні для відводу продуктів згоряння. Найбільш близьким по технічній суті й ефекту, що досягається, є газовий нагрівник [див. патент РФ №1816312, МПК5 F24B1/18, опубл. 15.05.93], що містить вертикальний корпус із встановленим у ньому подовжувачем потоку і пальник. Подовжувач потоку виконано у вигляді чотиривиткового гвинта і розташовано у корпусі, виконаному з литого чавуна. Пальник встановлений у нижній частині корпуса. Корпус укладений у кожух з листового заліза. Корпус з'єднаний з димоходом. Для ізолю вання корпуса від приміщення між гвинтом і корпусом встановлена азбестова прокладка. Відомий газовий нагрівник застосовується для обігріву житлових приміщень, тому включає додаткові конструктивні елементи для виводу з приміщень димових газів. Крім того, відомий нагрівник є стаціонарним пристроєм. Однак, за рахунок того, що подовжувач потоку для збільшення тепловіддачі виконаний у вигляді чотиривиткового гвинта, який за рахунок безпосереднього контакту з поверхнею пальника поступово нагрівається і тепло передається через корпус і кожух у приміщення, недоліком відомої установки є складність конструкції і велика витрата енергії на нагрівання металевого гвинта, корпуса і кожуха. Недоліком відомої установки також є громіздкість конструкції, обумовлена технологічністю процесу нагрівання, і неекономічність використання тепла, а внаслідок цього велика витрата енергії йде на нагрівання додаткових елементів конструкції. В основу корисної моделі поставлена задача удосконалення конструкції газового нагрівника за рахунок установки відбивача енергії і виконання пристрою автономним, що дозволить спростити конструкцію пристрою, знизити його вагу і підвищити ефективність нагрівання повітря. Поставлена задача вирішується тім, що в газовому нагрівнику, що містить вертикальний корпус, із встановленим у ньому подовжувачем потоку, і пальник, відповідно до корисної моделі, о> 9170 подовжувач потоку виконаний у вигляді труби, на одному КІНЦІ якої встановлений пальник з розташованим над ним відбивачем із сітковим огородженням, при цьому в корпусі встановлений балон зі зрідженим газом, який з'єднано з пальником за допомогою шланга, розташованого в трубі Пальник оснащений регулятором подачі газу і запальником Відбивач виконаний металевим Відбивач установлений з можливістю повороту в протилежні сторони Виконання подовжувача у вигляді труби дозволить збільшити подовжувач потоку, при цьому зменшується об'єм корпуса, що спростить конструкцію пристрою і зменшить його вагу Установка пальника на КІНЦІ труби дозволить підняти пальник на необхідну висоту й у результаті з'являється можливість нагрівати повітря ощадливо навколо пальника і раціонально використовувати тепло за рахунок передачі його безпосередньо в навколишнє середовище, при цьому здійснюється процес попереднього нагрівання тільки огороджувальної сітки, що дозволить поліпшити процес нагрівання повітря, у результаті чого підвищується ефективність нагрівання повітря Розташування відбивача над пальником дозволить концентрувати потік нагрітого повітря від пальника, що рухається вертикально вгору на поверхню відбивача Частина цієї енергії поглинається відбивачем і розігріває його, а частина відбивається від його поверхні і, направляючись в навколишнє середовище через огородження, нагріває повітря, що оточує нагрівник шляхом природної конвекції Виконання відбивача металевим дозволить акумулювати і розсіювати тепло в навколишнє середовище, з'єднуючи з основним нагрітим потоком Установка в корпусі балону зі зрідженим газом дозволяє використовувати пристрій як автономне джерело тепла У режимі природної конвекції нагріте повітря від газового пальника піднімається, відбивається і виходить у навколишнє середовище З'єднання з пальником за допомогою шланга, розташованого в трубі, дозволяє виконати нагрівальний елемент із гнучкого кабелю, що дає можливість зменшити захаращення проточної частини нагрівника і спростити його конструкцію Установка відбивача з можливістю повороту в протилежні сторони дозволить цілеспрямовано направляти нагріте повітря на споживача У результаті цього поліпшується тепловіддача і підвищується економічність установки Крім того, високу економічність установки визначає те, що в процесі здійснення нагрівання повітря цілком використовуються гази згоряння, що разом з нагрітим повітрям розсіюються в атмосферу Таким чином досягається максимальна тепловіддача в режимі природної конвекції На Фіг 1 показаний загальний вигляд газового нагрівника Газовий нагрівник містить вертикальний корпус 1 із трубою 2, встановленою в ньому На верхньому КІНЦІ труби 2 закріплено газовий пальник З, над яким встановлено металевий відбивач 4 і сіткове огородження 5 У корпусі встановлено балон 6 зі зрідженим газом, з'єднаний за допомогою редуктора 7 і гнучкого шланга 8 з пальником 3 Гнучкий шланг 8 розташований у трубі 2 Газовий нагрівник оснащений регулятором подачі газу 9 і запальником 10 з ВІДПОВІДНИМИ ручками керування Пристрій працює наступним способом Нагрівання повітря здійснюється шляхом роботи пристрою, встановлюваного в необхідному МІСЦІ Включення нагрівника здійснюють ручкою запальника 10, регулювання подачі газу в процесі експлуатації здійснюють ручкою керування регулятора подачі газу 9 Газова суміш подається через редуктор 7 по гнучкому шлангу 8 із балону 6 зі зрідженим газом на газовий пальник З Пальник 3, над яким установлений відбивач, забезпечує рівномірний прогрів потоку повітря і вихід його по кільцевому обєму нагрівника через сіткове огородження 5, дозволяє створити в порожнині пальника 3 надлишковий статичний тиск, частина якого відбивається за допомогою металевого відбивача 4 і направляється до споживача у вигляді нагрітого повітря Пропонований газовий нагрівник сприяє ефективному нагріванню повітря з усіх боків навколишнього простору, обмеженого відбивачем, ВІДКІЛЯ нагріте повітря виходить до споживача Створення автономного пристрою забезпечує підвищення ефективності нагрівання повітря У порівнянні з відомим рішенням запропонований газовий нагрівник забезпечує нагрів за однаковий проміжок часу значно більшого об'єму повітря і може бути застосований на відкритих площадках Одним з основних переваг є можливість переміщення нагрівника Це можливо здійснювати за рахунок автономного постачання нагрівника Запропонований газовий нагрівник відрізняється простотою та технологічністю у виготовленні і, при цьому, не потребує великих витрат На теперішній час виготовлено дослідний зразок газового нагрівника, що заявляється, проведені іспити й отримані позитивні результати випробувань 9170 Фіг. Комп'ютерна верстка Л Литвиненко Підписне Тираж 26 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул Урицького, 45, м Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул Глазунова, 1, м Київ - 4 2 , 01601
