Інжекційний газовий пальник, що містить газову форсунку, канал підведення повітря, циліндричну камеру змішування і дифузор, який відрізняється тим, що на внутрішній поверхні камери змішування виконана гвинтова нарізка.

Текст

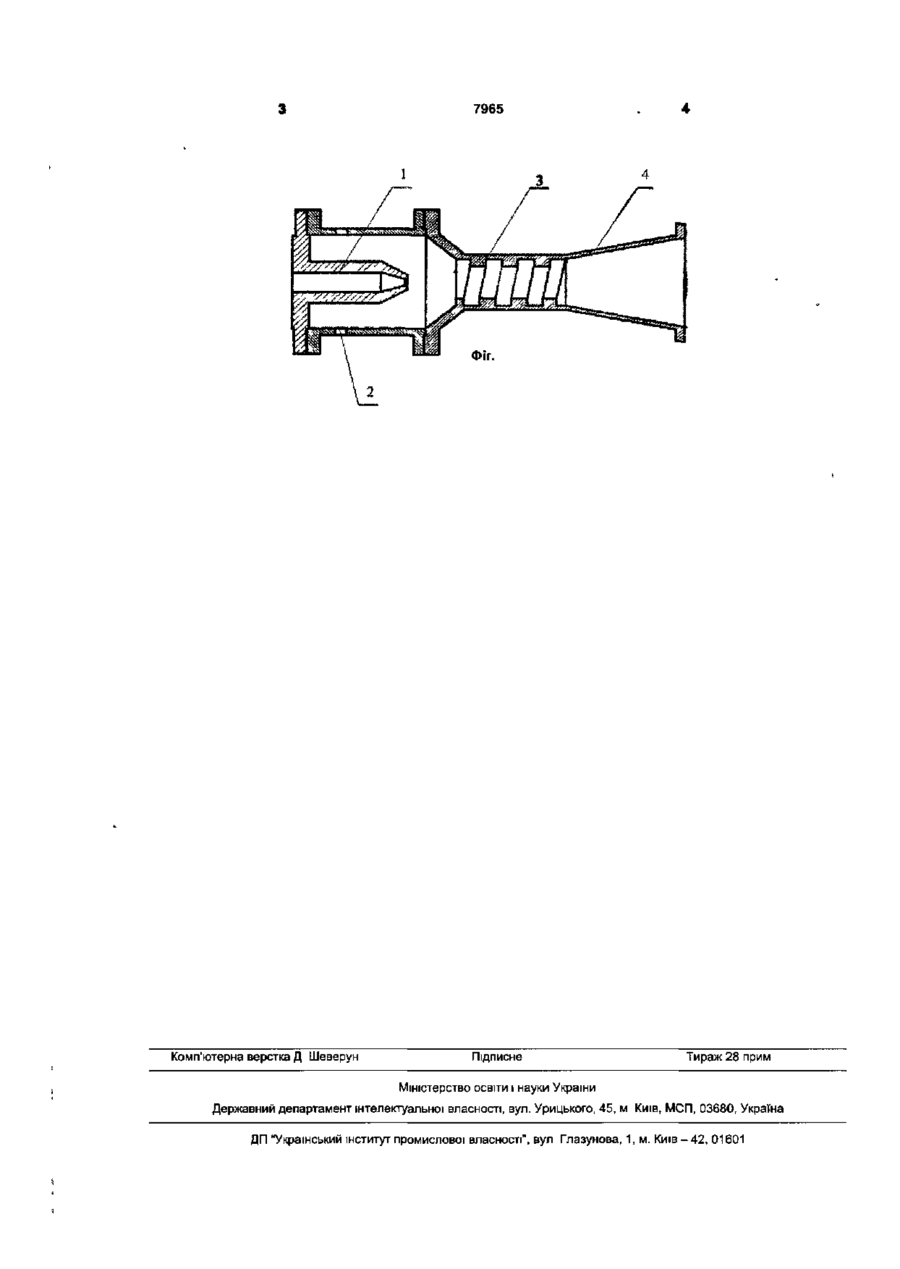

Інжекційний газовий пальник, що містить газову форсунку, канал підведення повітря, циліндричну камеру змішування і дифузор, який відрізняється тим, що на внутрішній поверхні камери змішування виконана гвинтова нарізка. Корисна модель відноситься до галузі теплогазопостачання і може бути використана в різних опалювальних приладах котельних установок. Відомо газовий пальник інжекційний типу, що містить газову форсунку, канал підведення повітря, циліндричну камеру змішування І дифузор [див. книгу Стаскевич Н.Л., Северинец Г.И., Вигдорчик Д.Я Справочник по газоснабжению и использованию газа - Л.: Недра, 1990. - 762с], обраний за прототип. Недоліком відомого інжекційного газового пальника є необхідність застосування камери змішування великої довжини і використання газової суміші при збільшених коефіцієнтах надлишку повітря внаслідок недостатнього перемішування газу І повітря в циліндричній камері змішування В основу корисної поставлено задачу удосконалення інжекційного газового пальника шляхом того, що на внутрішній поверхні камери змішування виконана гвинтова нарізка, щоб домогтися більш інтенсивного перемішування потоку газу і повітря, одержання однорідної' газоповітряної суміші, що дозволить підтримувати оптимальний для ефективного згоряння газу коефіцієнт надлишку повітря. Поставлена задача досягається тим, що в інжекційному газовому пальникові, що містить газову форсунку, канал підведення повітря, циліндричну камеру змішування і дифузор, відповідно до корисної моделі, на внутрішній поверхні камери змішування виконана гвинтова нарізка, що призведе до додаткової турбуленції потоку за рахунок надання поперечних коливань і надання потоку на виході вихровій складовій і, як наслідок, до поліпшення перемішування газу. Суть корисної моделі пояснюється кресленням, де зображено інжекційний газовий пальник, що містить газову форсунку 1, канал підведення повітря 2, циліндричну камеру змішування 3 з гвинтової нарізкою у середині та дифузор 4 Інжекційний газовий пальник працює наступним чином Струмінь газу, що витікає з газової форсунки 1, захоплює повітря з каналу підведення повітря 2 І спочатку різнорідний потік газу і повітря надходить у камеру змішування 3. Наявність на внутрішній поверхні камери змішування 3 гвинтової нарізки призводить до додаткової' турбуленції' потоку за рахунок надання поперечних коливань і надання потоку на виході вихровій складовій, при цьому підсилюються природні дифузійні процеси, і прискорюється одержання однорідної газоповітряної суміші, необхідної для ефективного згоряння газового палива. У дифузорі 4 відбувається відновлення статичного тиску газового повітряного потоку. Таким чином, відбувається ефективне згоряння газу при оптимальному коефіцієнті надлишку повітря ю (0 7965 Комп'ютерна верстка Д Шеверун Підписне Тираж 28 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул Глазунова, 1, м. Київ-42, 01601

Дивитися

Додаткова інформація

Назва патенту англійською

Injection gas burner

Автори англійською

Kovalenko Alim Oleksiiovych, Baranych Yulia Viktorivna, Diadychev Kostiantyn Mykhailovych

Назва патенту російською

Инжекционная газовая горелка

Автори російською

Коваленко Алим Алексеевич, Баранич Юлия Викторовна, Дядичев Константин Михайлович

МПК / Мітки

МПК: F23C 15/00, F23C 3/00

Мітки: інжекційний, газовий, пальник
