Самохідний навантажувач-очисник з завантаженням, що регулюється

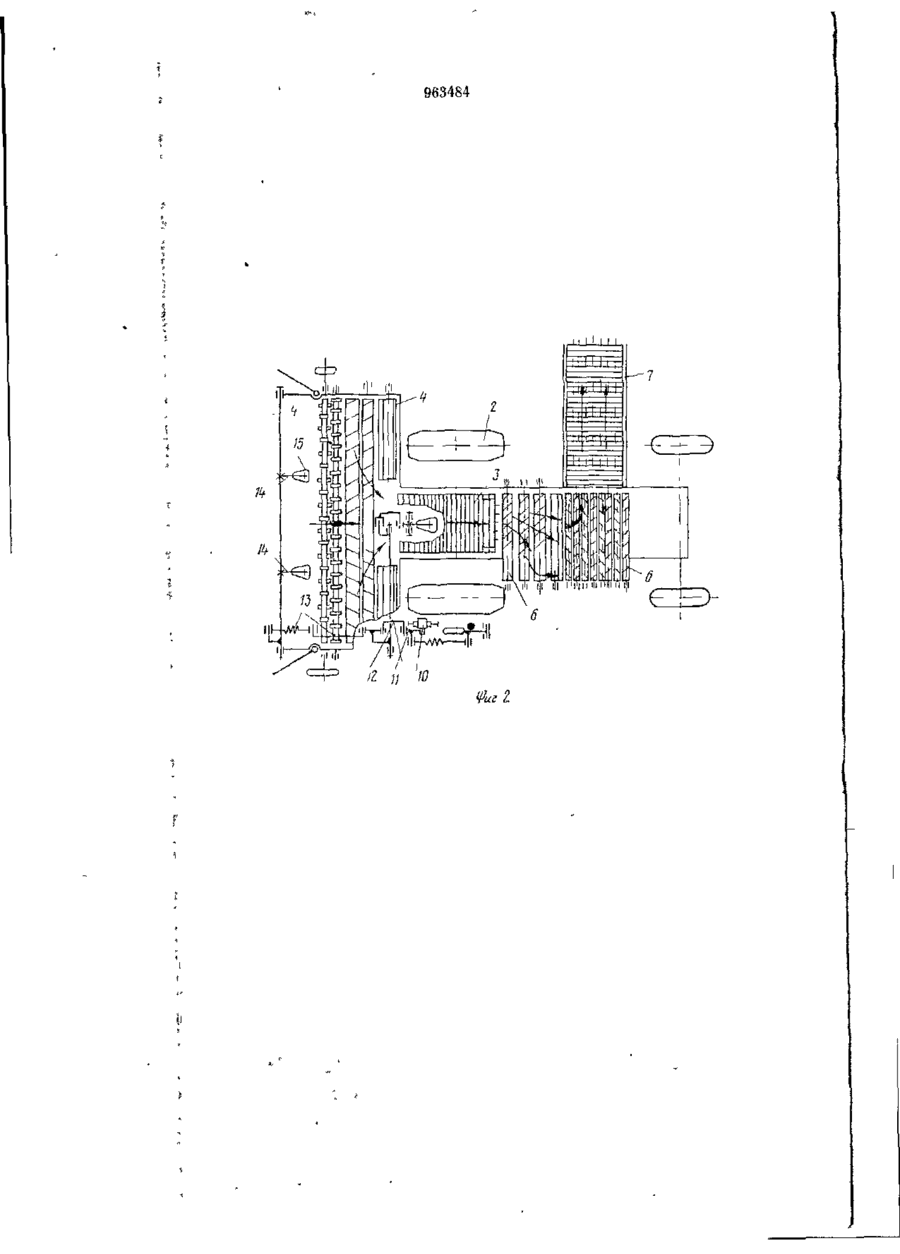

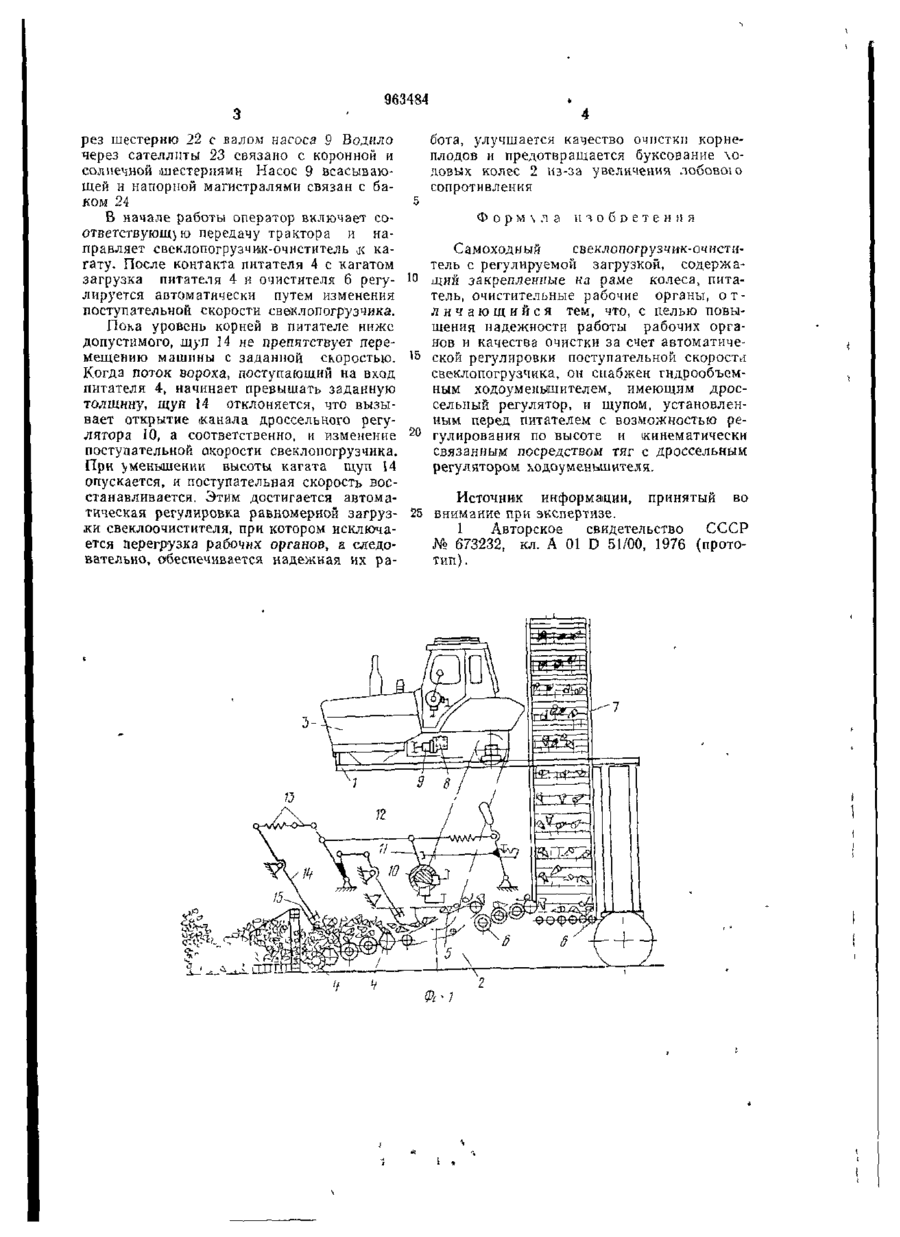

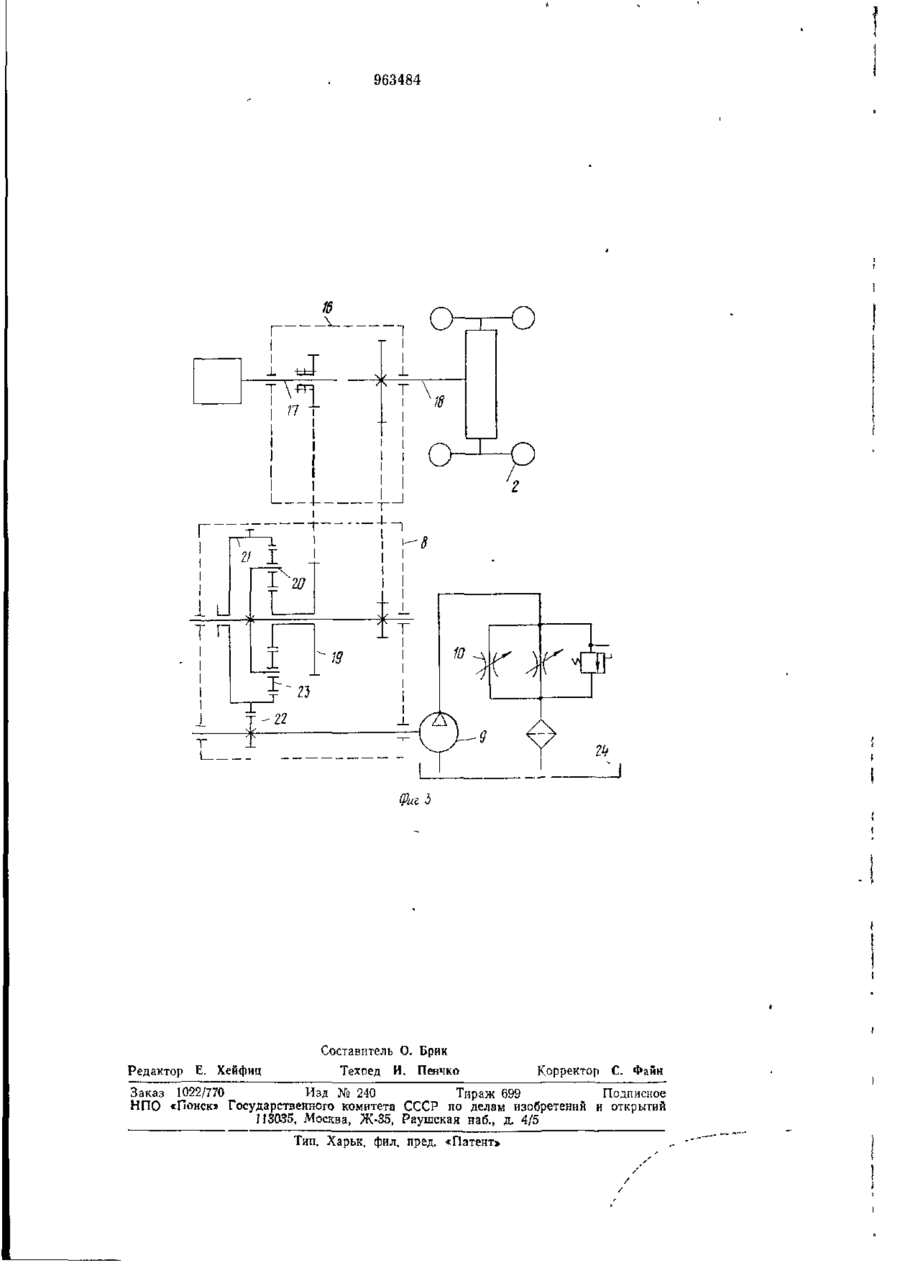

Союз Советских Социалистических ИЗОБРЕТЕ Республик К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт свид-ву — (22) Заявлено 01.06.78 (21) 2623040/30-15 (51)М.Кл.3АОіЮ51/00 с присоединением заявки — Государственный комитет (23) Приоритет — СССР по делам изобретений (43) Опубликовано 07.10.82. Бюллетень № 37 и открытий (53) УДК 631:358 (088.8) (45) Дата опубликования описания 07 10 82 (72) Авторы изобретения А. А. Умеренко, А. С. Кравченко, В. Г. Кузьминов, В. И. Сухомлин, Б. А. Збарский и В. Е. Завгородний (71) Заявитель (54) САМОХОДНЫЙ СВЕКЛОПОГРУЗЧИК-ОЧИСТИТЕЛЬ С РЕГУЛИРУЕМОЙ ЗАГРУЗКОЙ 1 Изобретение относится к сельскохозяйственному машиностроению, в частности, к машинам для погрузки сахарной свеклы из кагатов в транспортные средства Известна машина для погрузки и очистки свеклы, содержащая смонтированные на раме колеса, питатель, очистительные рабочие органы [1]. В известной машине перед питателем происходит сгружирование корней свеклы, что уменьшает надежность работы машины и снижает качество очистки корней свеклы. Цель изобретения — увеличение надежности работы рабочих органов и повышение качества очистки путем автоматической регулировки поступательной скорости свеклопогрузчика Это достигается тем, что предлагаемый самоходный свеклопогрузчик-очиститель, содержащий раму с колесами, питатель и очистительные рабочие органы, согласно изобретению, снабжен гидрообъемным ходоуменынителем, имеющим дроссельный регулятор, и щупом, установленным перед питателем с возможностью регулирования по высоте и кинематически связанным посредством тяг с дроссельным регулятором ходоуменьшителя На фиг 1 изображен самоходный свеклопогрузчик-очиститель, вид сбоку; на фиг. 5 10 15 20 25 30 2 — то же, вид сверху; на фиг 3 — кинематическая и гидравлическая схема. Самоходный свеклопогрузчик-очиститель состоит из рамы 1, на которой закреплены колеса 2, движитель 3, питатель 4, продольный транспортер 5, очиститель 6 и выгрузной транспортер 7 На корпусе коробки передач движителя смонтирован гидрообъемный ходоуменьшитель, состоящий из трехзвенного дифференциального механизма 8, насоса 9 и дроссельного регулятора 10 Дроссельный регулятор 10 смонтирован на раме машины, и его пробка связана через стержень И, рычаг 12 и тягу 13 с щупом 14, поверхность 15 которого контактирует с массой корнеплодов свеклы. Ходовые колеса 2 свеклопогрузчикаочистителя приводятся в движение от двигателя внутреннего сгорания трактора Он содержит коробку передач 16 с первичным 17 и вторичным 18 валом На замедленных скоростях в цепь привода ходовых колес включается трехзвенный дифференциальный механизм 8, одно звено которого, например солнечная шестерня 19, через первичный вал 17 связана с двигателем внутреннего сгорания, другое звено, например водило 20, через вторичный вал 18 и ведущий мост связано с ходовым колесом 2, а третье звено — коронная шестерня 21 че 963484 рез шестерню 22 с валом насоса 9 Водило через сателлиты 23 связано с коронной и солнечной ^шестернями Насос 9 всасывающей и напорной магистралями связан с баком 24 В начале работы оператор включает соответствуют) ю передачу трактора и направляет свеклопогрузчик-очиститель ,к кагату. После контакта питателя 4 с кагатом загрузка питателя 4 и очистителя б регу- 10 лируется автоматически путем изменения поступательной скорости свеклопогрузчика. Пока уровень корней в питателе ниже допустимого, щуп 14 не препятствует пере15 мещению машины с заданной скоростью. Когда лоток вороха, поступающий на вход питателя 4, начинает превышать заданную толщину, щуп 14 отклоняется, что вызывает открытие (Канала дроссельного регулятора 10, а соответственно, и изменение 20 поступательной скорости свеклопогрузчика. При уменьшении высоты кагата щуп 14 опускается, и поступательная скорость восстанавливается. Этим достигается автоматическая регулировка равномерной загруз- 25 ки свеклоочистителя, при котором исключается перегрузка рабочих органов, а следовательно, обеспечивается надежная их ра ч v бота, улучшается качество очистки корнеплодов и предотвращается буксование ходовых колес 2 из-за увеличения лобовою сопротивления Ф о р м\л а и з о б р е т е н я я Самоходный свеклопогрузчигк-очиститель с регулируемой загрузкой, содержаний закрепленные на раме колеса, питатель, очистительные рабочие органы, о т л и ч а ю щ и й с я тем, что, с целью повышения надежности работы рабочих органов и качества очистки за счет автоматической регулировки поступательной скорости свеклопогрузчика, он снабжен гидрообъемным ходоумеиьшителем, имеющим дроссельный регулятор, и щупом, установленным перед питателем с возможностью регулирования по высоте и кинематически связанным посредством тяг с дроссельным регулятором ходоуменьшителя. Источник информации, принятый во внимание при экспертизе. 1 Авторское свидетельство СССР Но 673232, кл. А 01 D 51/00, 1976 (прототип). 963484 Фаг I 963484 Составитель О. Брик Редактор Е. Хейфиц Техпед И. Пенчко Корректор С. Файн Заказ 1022/770 Изд № 240 Тираж 699 Подписное НПО «Поиск» Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж-35, Раушская наб., д. 4/5 Тип. Харьк, фил. пред. «Патент»
