Пристрій для встановлення ендобіліарного стента

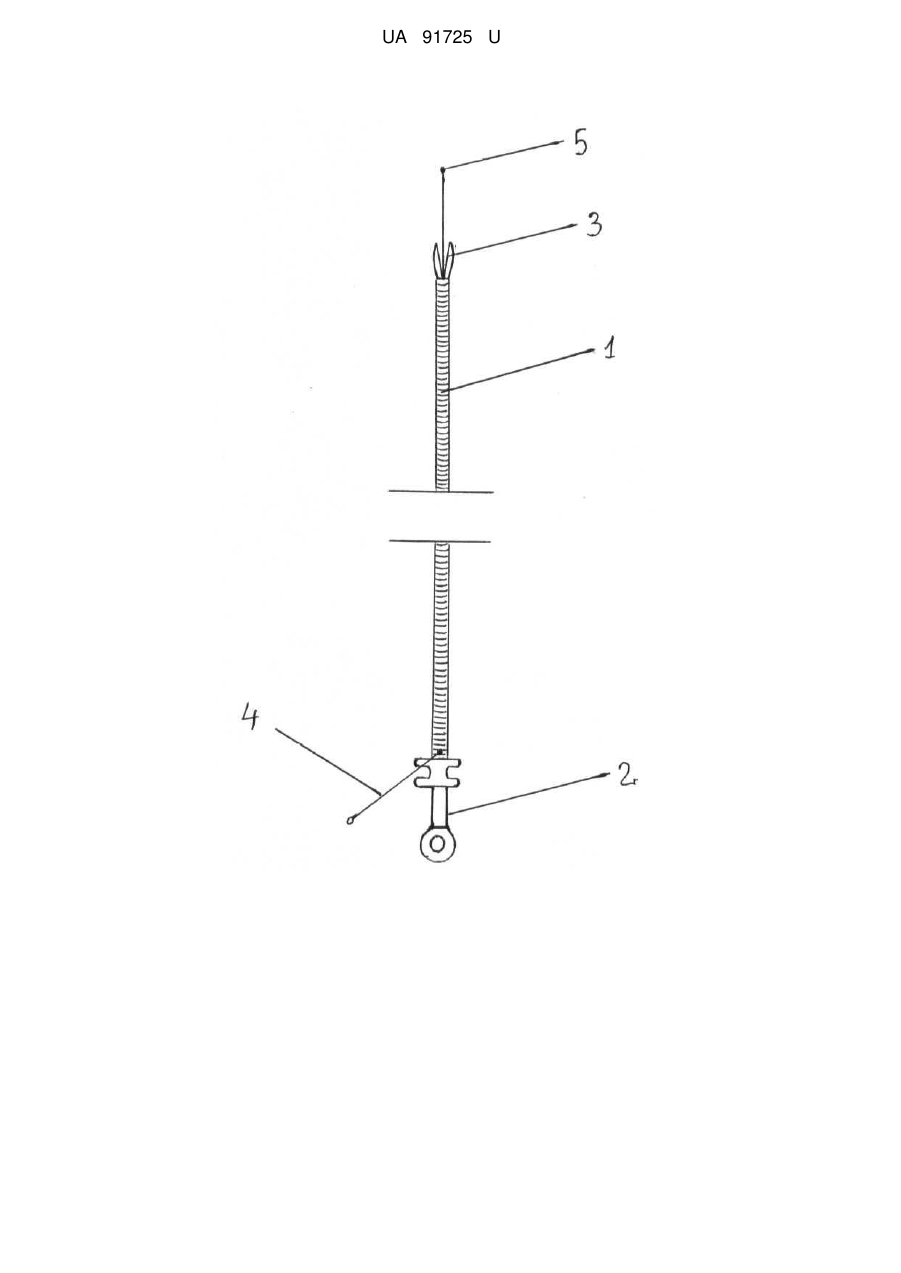

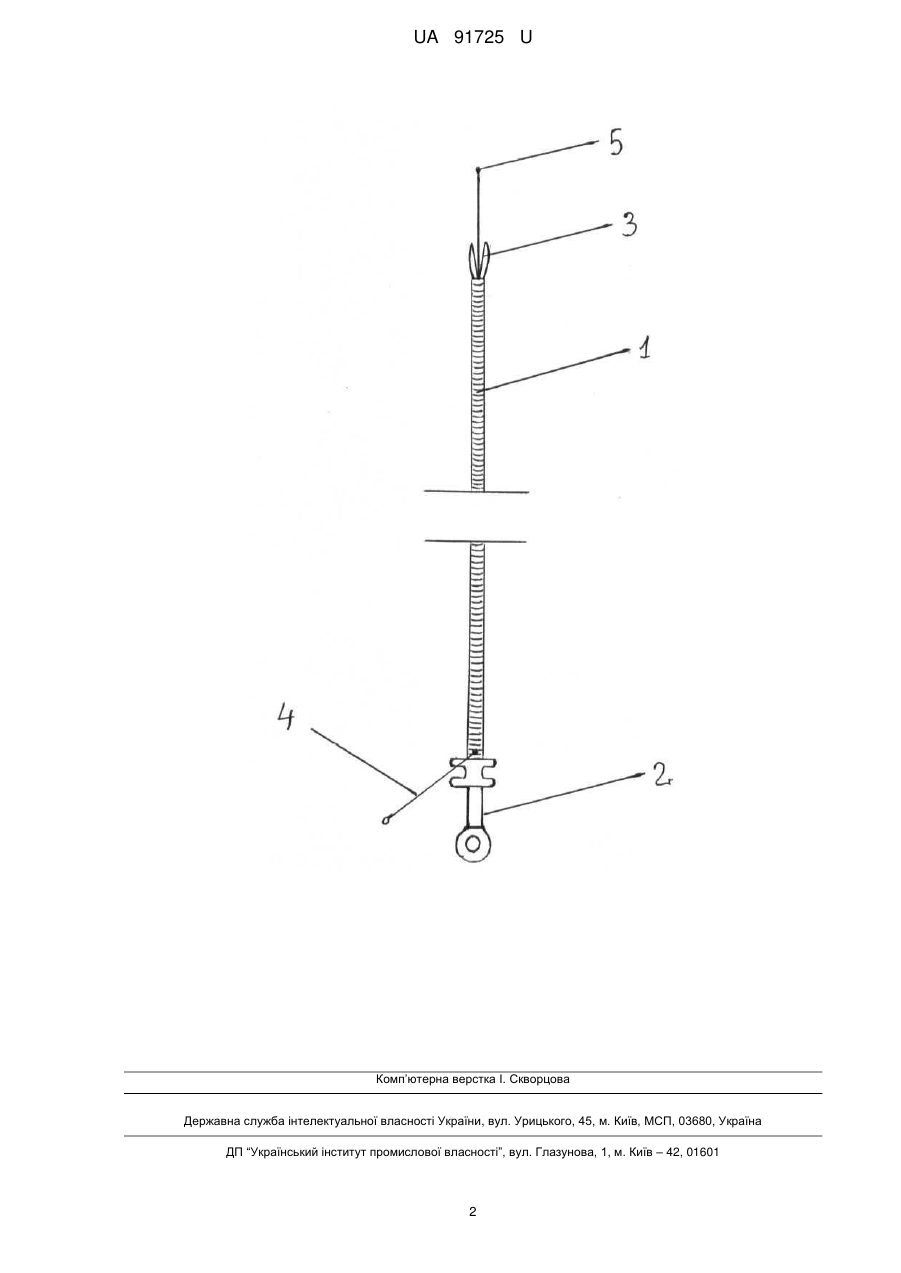

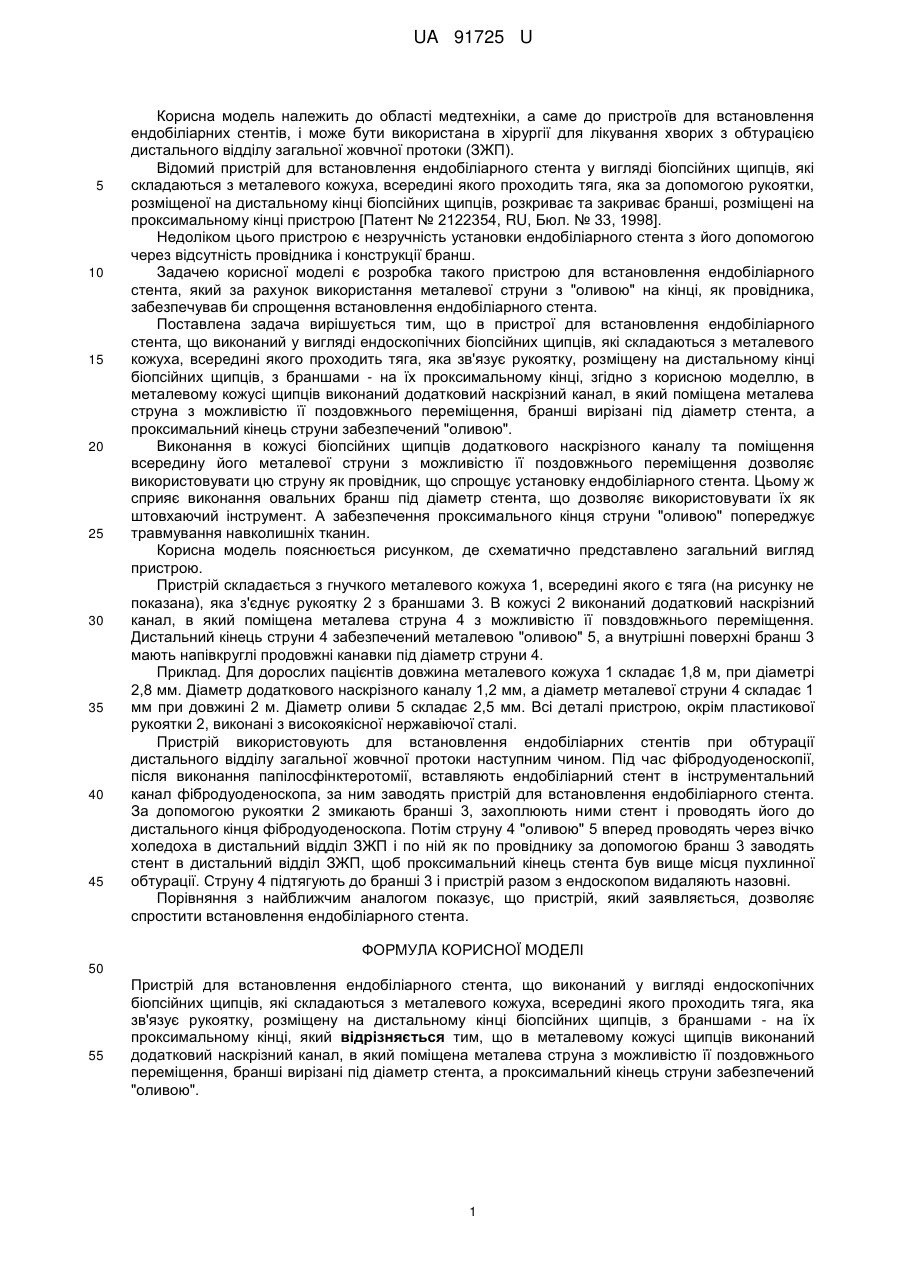

Реферат: Пристрій для встановлення ендобіліарного стента виконаний у вигляді ендоскопічних біопсійних щипців, які складаються з металевого кожуха, всередині якого проходить тяга, яка зв'язує рукоятку, розміщену на дистальному кінці біопсійних щипців, з браншами - на їх проксимальному кінці. В металевому кожусі щипців виконаний додатковий наскрізний канал, в який поміщена металева струна з можливістю її поздовжнього переміщення, бранші вирізані під діаметр стента, а проксимальний кінець струни забезпечений "оливою". UA 91725 U (54) ПРИСТРІЙ ДЛЯ ВСТАНОВЛЕННЯ ЕНДОБІЛІАРНОГО СТЕНТА UA 91725 U UA 91725 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до області медтехніки, а саме до пристроїв для встановлення ендобіліарних стентів, і може бути використана в хірургії для лікування хворих з обтурацією дистального відділу загальної жовчної протоки (ЗЖП). Відомий пристрій для встановлення ендобіліарного стента у вигляді біопсійних щипців, які складаються з металевого кожуха, всередині якого проходить тяга, яка за допомогою рукоятки, розміщеної на дистальному кінці біопсійних щипців, розкриває та закриває бранші, розміщені на проксимальному кінці пристрою [Патент № 2122354, RU, Бюл. № 33, 1998]. Недоліком цього пристрою є незручність установки ендобіліарного стента з його допомогою через відсутність провідника і конструкції бранш. Задачею корисної моделі є розробка такого пристрою для встановлення ендобіліарного стента, який за рахунок використання металевої струни з "оливою" на кінці, як провідника, забезпечував би спрощення встановлення ендобіліарного стента. Поставлена задача вирішується тим, що в пристрої для встановлення ендобіліарного стента, що виконаний у вигляді ендоскопічних біопсійних щипців, які складаються з металевого кожуха, всередині якого проходить тяга, яка зв'язує рукоятку, розміщену на дистальному кінці біопсійних щипців, з браншами - на їх проксимальному кінці, згідно з корисною моделлю, в металевому кожусі щипців виконаний додатковий наскрізний канал, в який поміщена металева струна з можливістю її поздовжнього переміщення, бранші вирізані під діаметр стента, а проксимальний кінець струни забезпечений "оливою". Виконання в кожусі біопсійних щипців додаткового наскрізного каналу та поміщення всередину його металевої струни з можливістю її поздовжнього переміщення дозволяє використовувати цю струну як провідник, що спрощує установку ендобіліарного стента. Цьому ж сприяє виконання овальних бранш під діаметр стента, що дозволяє використовувати їх як штовхаючий інструмент. А забезпечення проксимального кінця струни "оливою" попереджує травмування навколишніх тканин. Корисна модель пояснюється рисунком, де схематично представлено загальний вигляд пристрою. Пристрій складається з гнучкого металевого кожуха 1, всередині якого є тяга (на рисунку не показана), яка з'єднує рукоятку 2 з браншами 3. В кожусі 2 виконаний додатковий наскрізний канал, в який поміщена металева струна 4 з можливістю її повздовжнього переміщення. Дистальний кінець струни 4 забезпечений металевою "оливою" 5, а внутрішні поверхні бранш 3 мають напівкруглі продовжні канавки під діаметр струни 4. Приклад. Для дорослих пацієнтів довжина металевого кожуха 1 складає 1,8 м, при діаметрі 2,8 мм. Діаметр додаткового наскрізного каналу 1,2 мм, а діаметр металевої струни 4 складає 1 мм при довжині 2 м. Діаметр оливи 5 складає 2,5 мм. Всі деталі пристрою, окрім пластикової рукоятки 2, виконані з високоякісної нержавіючої сталі. Пристрій використовують для встановлення ендобіліарних стентів при обтурації дистального відділу загальної жовчної протоки наступним чином. Під час фібродуоденоскопії, після виконання папілосфінктеротомії, вставляють ендобіліарний стент в інструментальний канал фібродуоденоскопа, за ним заводять пристрій для встановлення ендобіліарного стента. За допомогою рукоятки 2 змикають бранші 3, захоплюють ними стент і проводять його до дистального кінця фібродуоденоскопа. Потім струну 4 "оливою" 5 вперед проводять через вічко холедоха в дистальний відділ ЗЖП і по ній як по провіднику за допомогою бранш 3 заводять стент в дистальний відділ ЗЖП, щоб проксимальний кінець стента був вище місця пухлинної обтурації. Струну 4 підтягують до бранші 3 і пристрій разом з ендоскопом видаляють назовні. Порівняння з найближчим аналогом показує, що пристрій, який заявляється, дозволяє спростити встановлення ендобіліарного стента. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 55 Пристрій для встановлення ендобіліарного стента, що виконанийу вигляді ендоскопічних біопсійних щипців, які складаються з металевого кожуха, всередині якого проходить тяга, яка зв'язує рукоятку, розміщену на дистальному кінці біопсійних щипців, з браншами - на їх проксимальному кінці, який відрізняється тим, що в металевому кожусі щипців виконаний додатковий наскрізний канал, в який поміщена металева струна з можливістю її поздовжнього переміщення, бранші вирізані під діаметр стента, а проксимальний кінець струни забезпечений "оливою". 1 UA 91725 U Комп’ютерна верстка І. Скворцова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
