Кип’ятильник

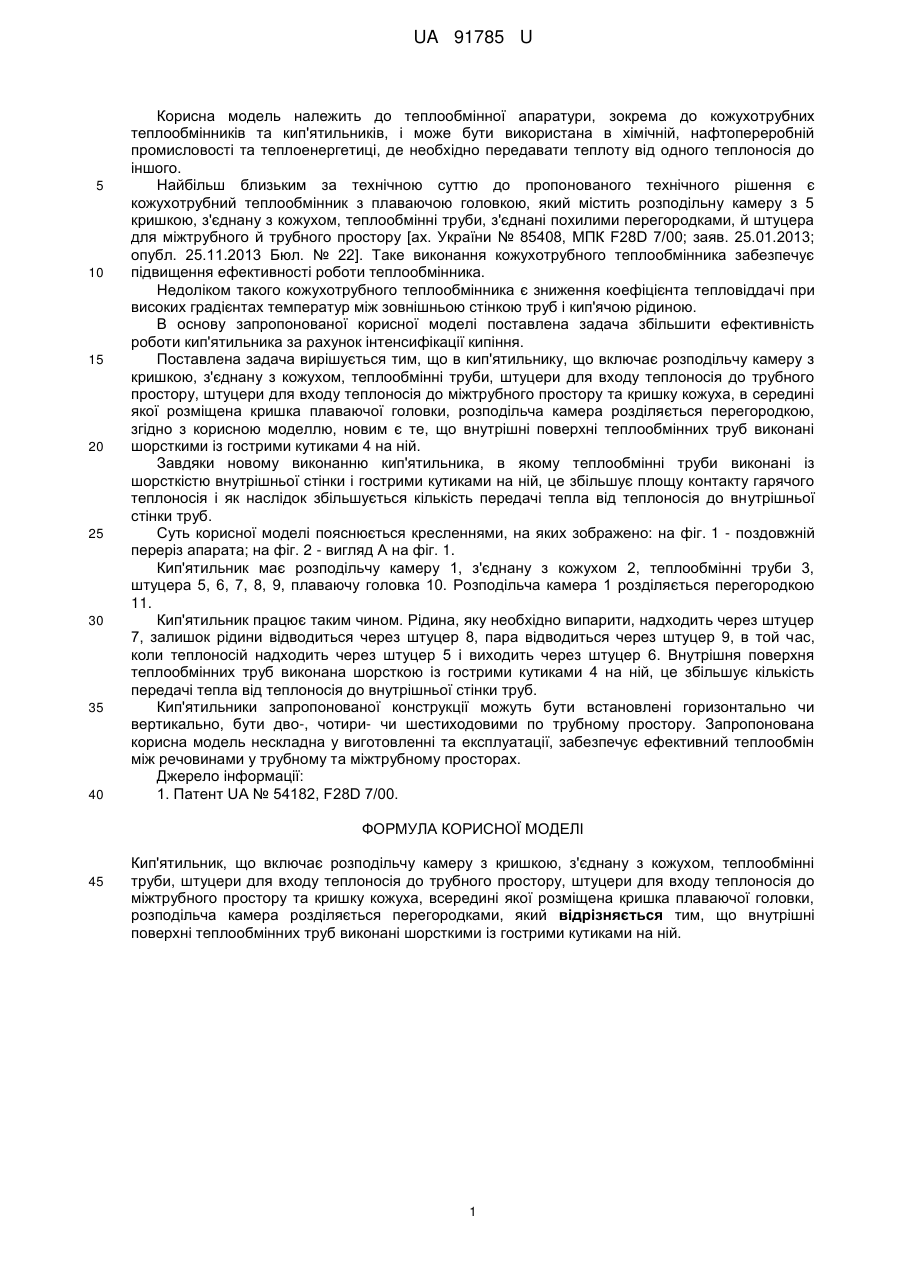

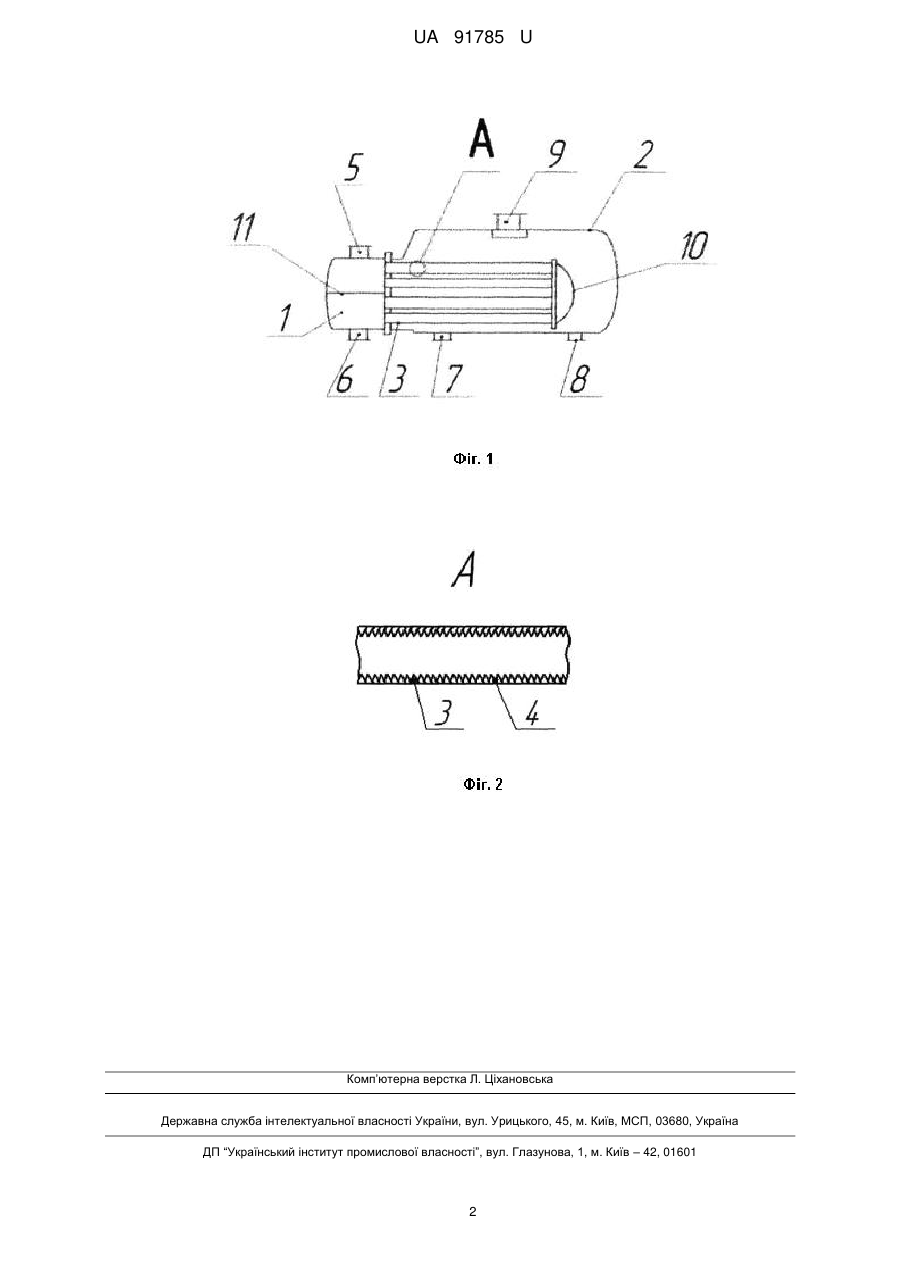

Реферат: Кип'ятильник включає розподільчу камеру з кришкою, з'єднану з кожухом, теплообмінні труби, штуцери для входу теплоносія до трубного простору, штуцери для входу теплоносія до міжтрубного простору та кришку кожуха, всередині якої розміщена кришка плаваючої головки, розподільча камера розділяється перегородками. Внутрішні поверхні теплообмінних труб виконані шорсткими із гострими кутиками на ній. UA 91785 U (54) КИП'ЯТИЛЬНИК UA 91785 U UA 91785 U 5 10 15 20 25 30 35 40 Корисна модель належить до теплообмінної апаратури, зокрема до кожухотрубних теплообмінників та кип'ятильників, і може бути використана в хімічній, нафтопереробній промисловості та теплоенергетиці, де необхідно передавати теплоту від одного теплоносія до іншого. Найбільш близьким за технічною суттю до пропонованого технічного рішення є кожухотрубний теплообмінник з плаваючою головкою, який містить розподільну камеру з 5 кришкою, з'єднану з кожухом, теплообмінні труби, з'єднані похилими перегородками, й штуцера для міжтрубного й трубного простору [ах. України № 85408, МПК F28D 7/00; заяв. 25.01.2013; опубл. 25.11.2013 Бюл. № 22]. Таке виконання кожухотрубного теплообмінника забезпечує підвищення ефективності роботи теплообмінника. Недоліком такого кожухотрубного теплообмінника є зниження коефіцієнта тепловіддачі при високих градієнтах температур між зовнішньою стінкою труб і кип'ячою рідиною. В основу запропонованої корисної моделі поставлена задача збільшити ефективність роботи кип'ятильника за рахунок інтенсифікації кипіння. Поставлена задача вирішується тим, що в кип'ятильнику, що включає розподільчу камеру з кришкою, з'єднану з кожухом, теплообмінні труби, штуцери для входу теплоносія до трубного простору, штуцери для входу теплоносія до міжтрубного простору та кришку кожуха, в середині якої розміщена кришка плаваючої головки, розподільча камера розділяється перегородкою, згідно з корисною моделлю, новим є те, що внутрішні поверхні теплообмінних труб виконані шорсткими із гострими кутиками 4 на ній. Завдяки новому виконанню кип'ятильника, в якому теплообмінні труби виконані із шорсткістю внутрішньої стінки і гострими кутиками на ній, це збільшує площу контакту гарячого теплоносія і як наслідок збільшується кількість передачі тепла від теплоносія до внутрішньої стінки труб. Суть корисної моделі пояснюється кресленнями, на яких зображено: на фіг. 1 - поздовжній переріз апарата; на фіг. 2 - вигляд А на фіг. 1. Кип'ятильник має розподільчу камеру 1, з'єднану з кожухом 2, теплообмінні труби 3, штуцера 5, 6, 7, 8, 9, плаваючу головка 10. Розподільча камера 1 розділяється перегородкою 11. Кип'ятильник працює таким чином. Рідина, яку необхідно випарити, надходить через штуцер 7, залишок рідини відводиться через штуцер 8, пара відводиться через штуцер 9, в той час, коли теплоносій надходить через штуцер 5 і виходить через штуцер 6. Внутрішня поверхня теплообмінних труб виконана шорсткою із гострими кутиками 4 на ній, це збільшує кількість передачі тепла від теплоносія до внутрішньої стінки труб. Кип'ятильники запропонованої конструкції можуть бути встановлені горизонтально чи вертикально, бути дво-, чотири- чи шестиходовими по трубному простору. Запропонована корисна модель нескладна у виготовленні та експлуатації, забезпечує ефективний теплообмін між речовинами у трубному та міжтрубному просторах. Джерело інформації: 1. Патент UA № 54182, F28D 7/00. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 Кип'ятильник, що включає розподільчу камеру з кришкою, з'єднану з кожухом, теплообмінні труби, штуцери для входу теплоносія до трубного простору, штуцери для входу теплоносія до міжтрубного простору та кришку кожуха, всередині якої розміщена кришка плаваючої головки, розподільча камера розділяється перегородками, який відрізняється тим, що внутрішні поверхні теплообмінних труб виконані шорсткими із гострими кутиками на ній. 1 UA 91785 U Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
