Кожухотрубний теплообмінник

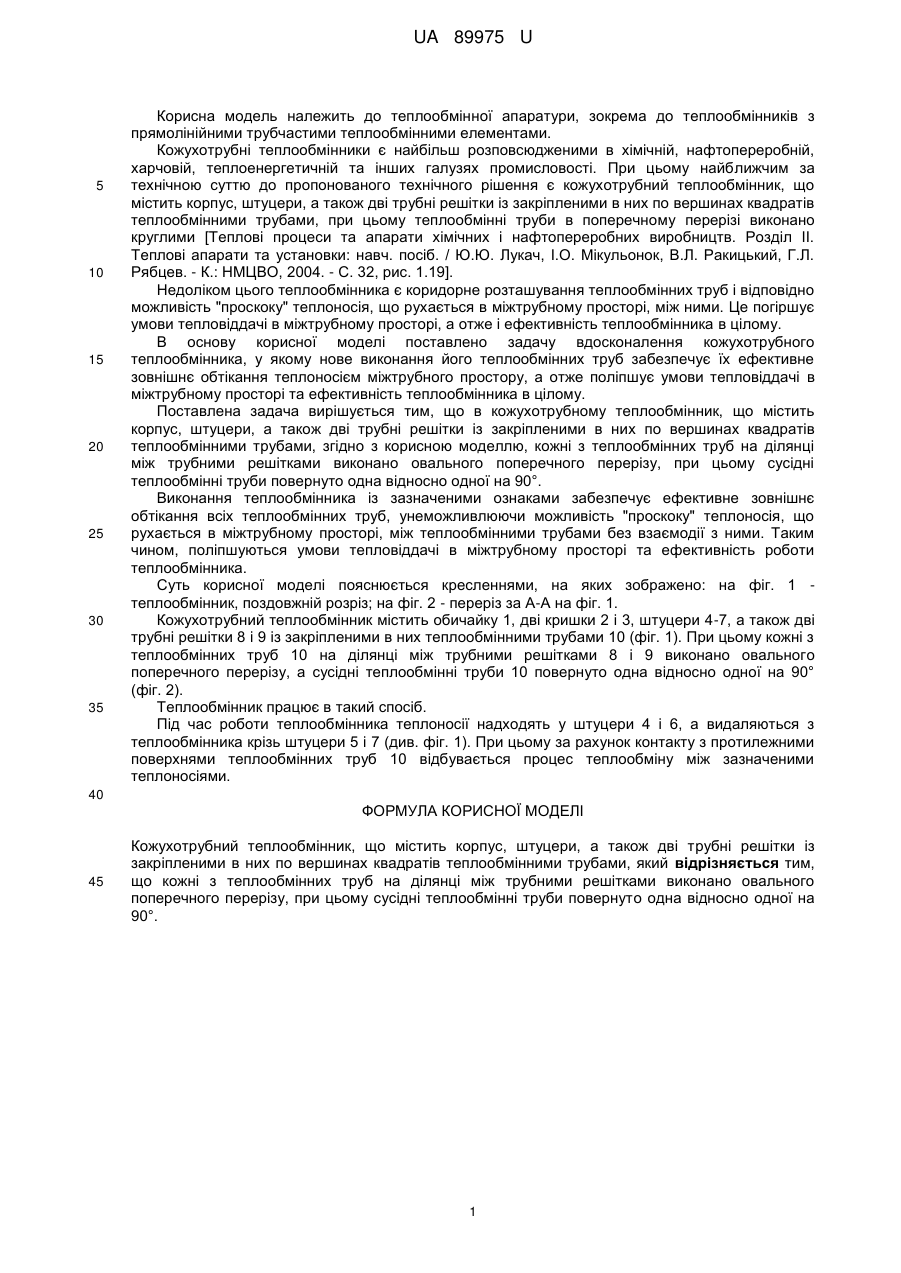

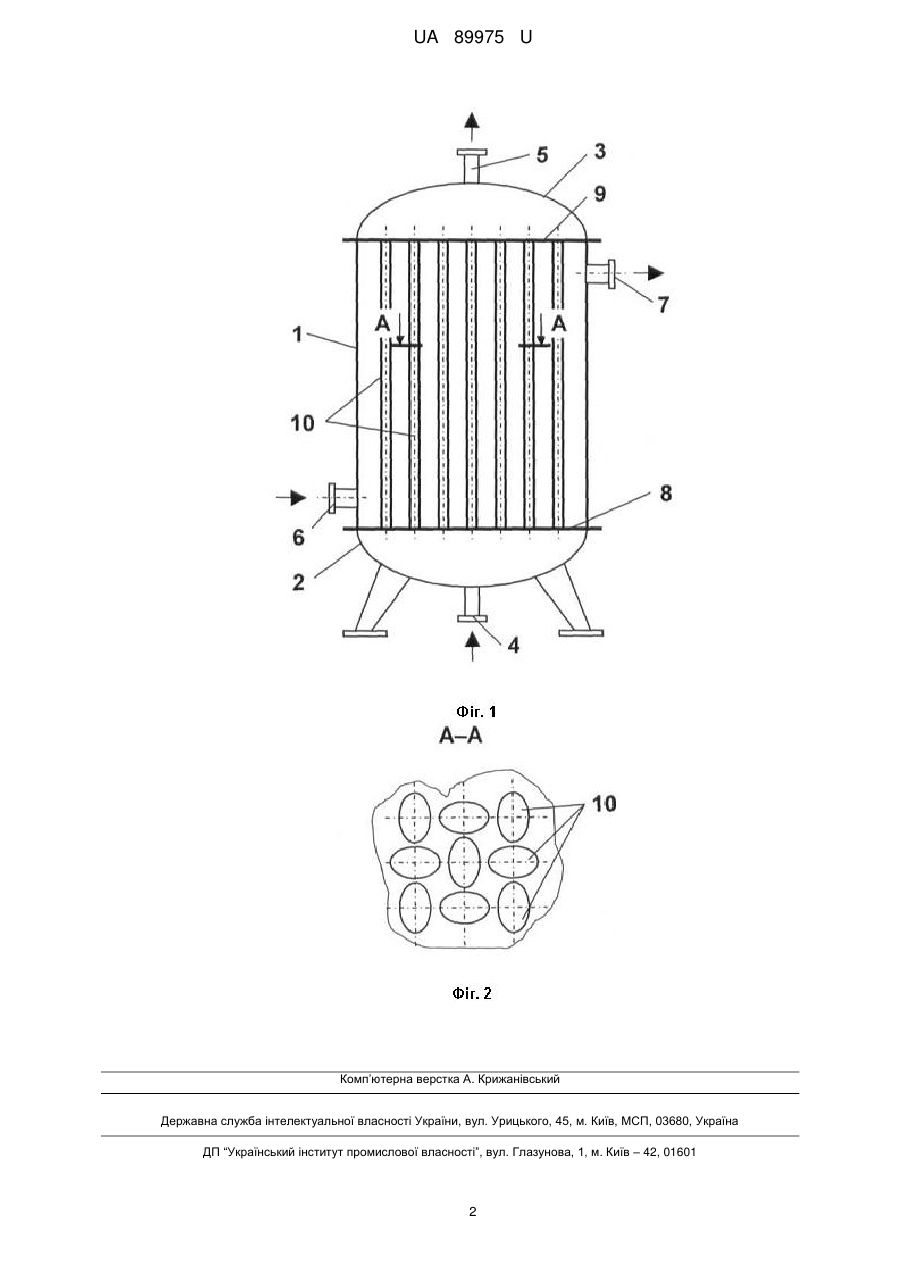

Реферат: Кожухотрубний теплообмінник містить корпус, штуцери, а також дві трубні решітки із закріпленими в них по вершинах квадратів теплообмінними трубами. Кожні з теплообмінних труб на ділянці між трубними решітками виконано овального поперечного перерізу, при цьому сусідні теплообмінні труби повернуто одна відносно одної на 90°. UA 89975 U (12) UA 89975 U UA 89975 U 5 10 15 20 25 30 35 Корисна модель належить до теплообмінної апаратури, зокрема до теплообмінників з прямолінійними трубчастими теплообмінними елементами. Кожухотрубні теплообмінники є найбільш розповсюдженими в хімічній, нафтопереробній, харчовій, теплоенергетичній та інших галузях промисловості. При цьому найближчим за технічною суттю до пропонованого технічного рішення є кожухотрубний теплообмінник, що містить корпус, штуцери, а також дві трубні решітки із закріпленими в них по вершинах квадратів теплообмінними трубами, при цьому теплообмінні труби в поперечному перерізі виконано круглими [Теплові процеси та апарати хімічних і нафтопереробних виробництв. Розділ II. Теплові апарати та установки: навч. посіб. / Ю.Ю. Лукач, І.О. Мікульонок, В.Л. Ракицький, Г.Л. Рябцев. - К.: НМЦВО, 2004. - С. 32, рис. 1.19]. Недоліком цього теплообмінника є коридорне розташування теплообмінних труб і відповідно можливість "проскоку" теплоносія, що рухається в міжтрубному просторі, між ними. Це погіршує умови тепловіддачі в міжтрубному просторі, а отже і ефективність теплообмінника в цілому. В основу корисної моделі поставлено задачу вдосконалення кожухотрубного теплообмінника, у якому нове виконання його теплообмінних труб забезпечує їх ефективне зовнішнє обтікання теплоносієм міжтрубного простору, а отже поліпшує умови тепловіддачі в міжтрубному просторі та ефективність теплообмінника в цілому. Поставлена задача вирішується тим, що в кожухотрубному теплообмінник, що містить корпус, штуцери, а також дві трубні решітки із закріпленими в них по вершинах квадратів теплообмінними трубами, згідно з корисною моделлю, кожні з теплообмінних труб на ділянці між трубними решітками виконано овального поперечного перерізу, при цьому сусідні теплообмінні труби повернуто одна відносно одної на 90°. Виконання теплообмінника із зазначеними ознаками забезпечує ефективне зовнішнє обтікання всіх теплообмінних труб, унеможливлюючи можливість "проскоку" теплоносія, що рухається в міжтрубному просторі, між теплообмінними трубами без взаємодії з ними. Таким чином, поліпшуються умови тепловіддачі в міжтрубному просторі та ефективність роботи теплообмінника. Суть корисної моделі пояснюється кресленнями, на яких зображено: на фіг. 1 теплообмінник, поздовжній розріз; на фіг. 2 - переріз за А-А на фіг. 1. Кожухотрубний теплообмінник містить обичайку 1, дві кришки 2 і 3, штуцери 4-7, а також дві трубні решітки 8 і 9 із закріпленими в них теплообмінними трубами 10 (фіг. 1). При цьому кожні з теплообмінних труб 10 на ділянці між трубними решітками 8 і 9 виконано овального поперечного перерізу, а сусідні теплообмінні труби 10 повернуто одна відносно одної на 90° (фіг. 2). Теплообмінник працює в такий спосіб. Під час роботи теплообмінника теплоносії надходять у штуцери 4 і 6, а видаляються з теплообмінника крізь штуцери 5 і 7 (див. фіг. 1). При цьому за рахунок контакту з протилежними поверхнями теплообмінних труб 10 відбувається процес теплообміну між зазначеними теплоносіями. 40 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 Кожухотрубний теплообмінник, що містить корпус, штуцери, а також дві трубні решітки із закріпленими в них по вершинах квадратів теплообмінними трубами, який відрізняється тим, що кожні з теплообмінних труб на ділянці між трубними решітками виконано овального поперечного перерізу, при цьому сусідні теплообмінні труби повернуто одна відносно одної на 90°. 1 UA 89975 U Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
