Кожухотрубний теплообмінник

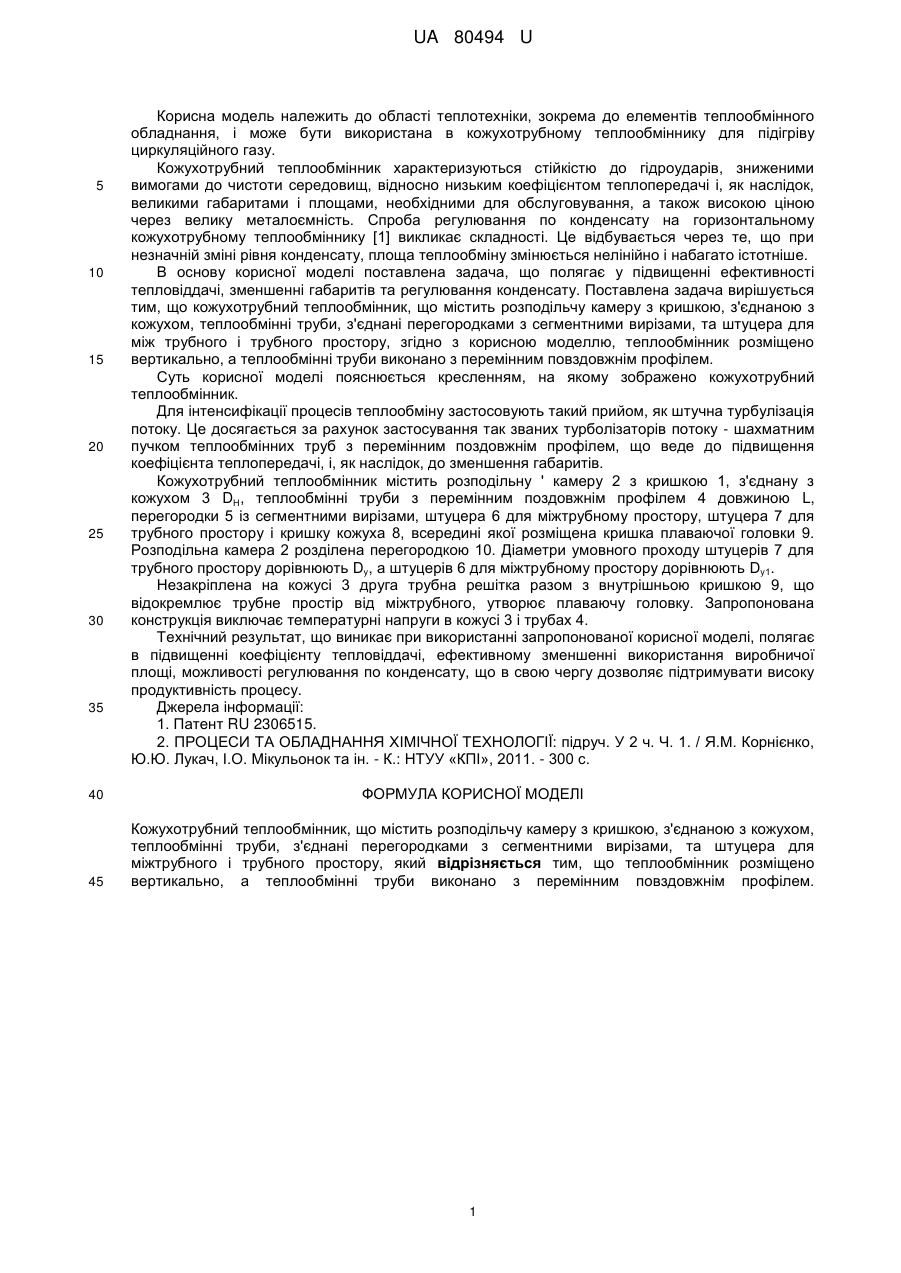

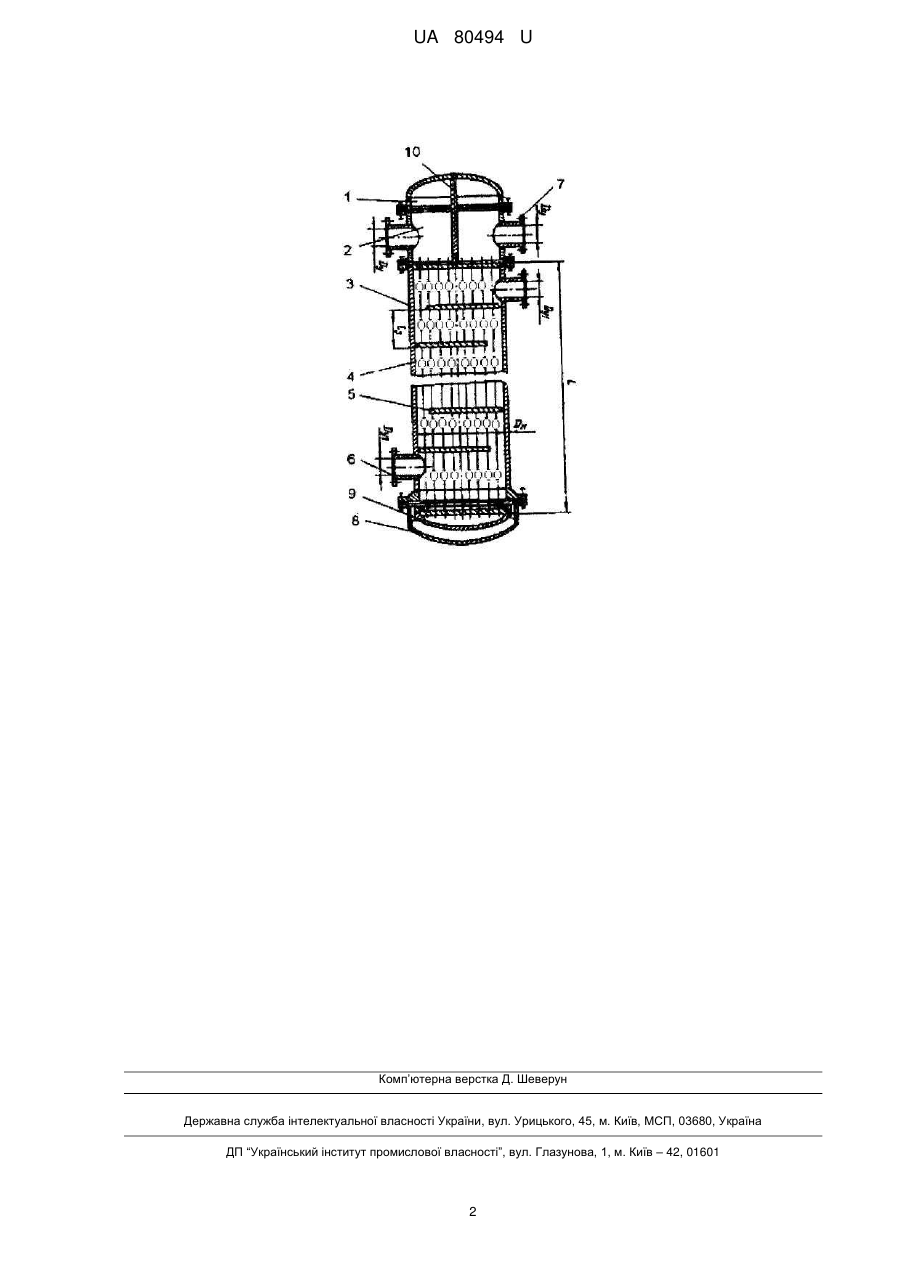

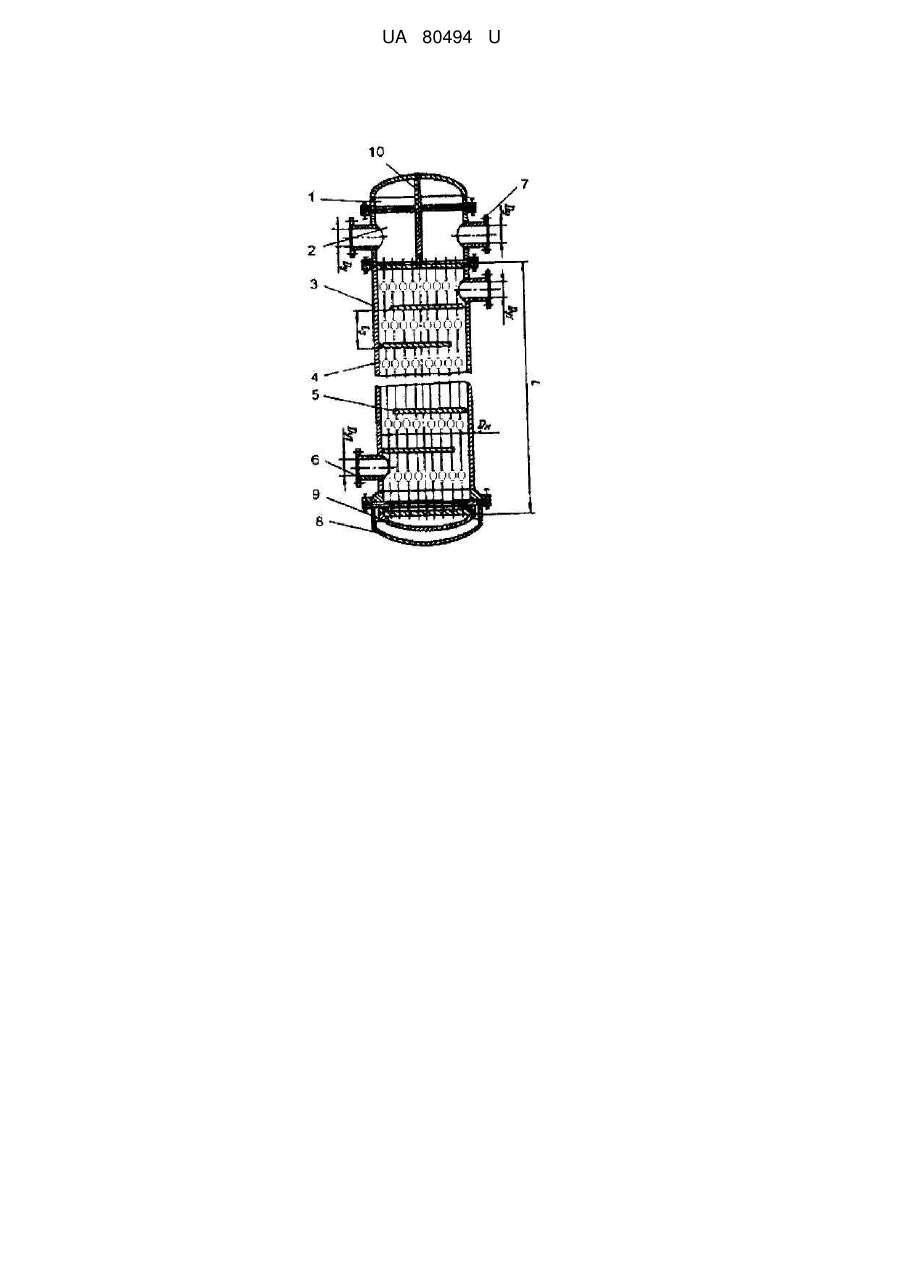

Реферат: Кожухотрубний теплообмінник містить розподільчу камеру з кришкою, з'єднаною з кожухом, теплообмінні труби, з'єднані перегородками з сегментними вирізами, та штуцера для міжтрубного і трубного простору. Теплообмінник розміщено вертикально, а теплообмінні труби виконано з перемінним повздовжнім профілем. UA 80494 U (54) КОЖУХОТРУБНИЙ ТЕПЛООБМІННИК UA 80494 U UA 80494 U 5 10 15 20 25 30 35 Корисна модель належить до області теплотехніки, зокрема до елементів теплообмінного обладнання, і може бути використана в кожухотрубному теплообміннику для підігріву циркуляційного газу. Кожухотрубний теплообмінник характеризуються стійкістю до гідроударів, зниженими вимогами до чистоти середовищ, відносно низьким коефіцієнтом теплопередачі і, як наслідок, великими габаритами і площами, необхідними для обслуговування, а також високою ціною через велику металоємність. Спроба регулювання по конденсату на горизонтальному кожухотрубному теплообміннику [1] викликає складності. Це відбувається через те, що при незначній зміні рівня конденсату, площа теплообміну змінюється нелінійно і набагато істотніше. В основу корисної моделі поставлена задача, що полягає у підвищенні ефективності тепловіддачі, зменшенні габаритів та регулювання конденсату. Поставлена задача вирішується тим, що кожухотрубний теплообмінник, що містить розподільчу камеру з кришкою, з'єднаною з кожухом, теплообмінні труби, з'єднані перегородками з сегментними вирізами, та штуцера для між трубного і трубного простору, згідно з корисною моделлю, теплообмінник розміщено вертикально, а теплообмінні труби виконано з перемінним повздовжнім профілем. Суть корисної моделі пояснюється кресленням, на якому зображено кожухотрубний теплообмінник. Для інтенсифікації процесів теплообміну застосовують такий прийом, як штучна турбулізація потоку. Це досягається за рахунок застосування так званих турболізаторів потоку - шахматним пучком теплообмінних труб з перемінним поздовжнім профілем, що веде до підвищення коефіцієнта теплопередачі, і, як наслідок, до зменшення габаритів. Кожухотрубний теплообмінник містить розподільну ' камеру 2 з кришкою 1, з'єднану з кожухом 3 DH, теплообмінні труби з перемінним поздовжнім профілем 4 довжиною L, перегородки 5 із сегментними вирізами, штуцера 6 для міжтрубному простору, штуцера 7 для трубного простору і кришку кожуха 8, всередині якої розміщена кришка плаваючої головки 9. Розподільна камера 2 розділена перегородкою 10. Діаметри умовного проходу штуцерів 7 для трубного простору дорівнюють Dу, а штуцерів 6 для міжтрубному простору дорівнюють Dу1. Незакріплена на кожусі 3 друга трубна решітка разом з внутрішньою кришкою 9, що відокремлює трубне простір від міжтрубного, утворює плаваючу головку. Запропонована конструкція виключає температурні напруги в кожусі 3 і трубах 4. Технічний результат, що виникає при використанні запропонованої корисної моделі, полягає в підвищенні коефіцієнту тепловіддачі, ефективному зменшенні використання виробничої площі, можливості регулювання по конденсату, що в свою чергу дозволяє підтримувати високу продуктивність процесу. Джерела інформації: 1. Патент RU 2306515. 2. ПРОЦЕСИ ТА ОБЛАДНАННЯ ХІМІЧНОЇ ТЕХНОЛОГІЇ: підруч. У 2 ч. Ч. 1. / Я.М. Корнієнко, Ю.Ю. Лукач, І.О. Мікульонок та ін. - К.: НТУУ «КПІ», 2011. - 300 с. 40 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 Кожухотрубний теплообмінник, що містить розподільчу камеру з кришкою, з'єднаною з кожухом, теплообмінні труби, з'єднані перегородками з сегментними вирізами, та штуцера для міжтрубного і трубного простору, який відрізняється тим, що теплообмінник розміщено вертикально, а теплообмінні труби виконано з перемінним повздовжнім профілем. 1 UA 80494 U Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
