Кварцова лампа із переробленої лампи вуличного освітлення дрл 125

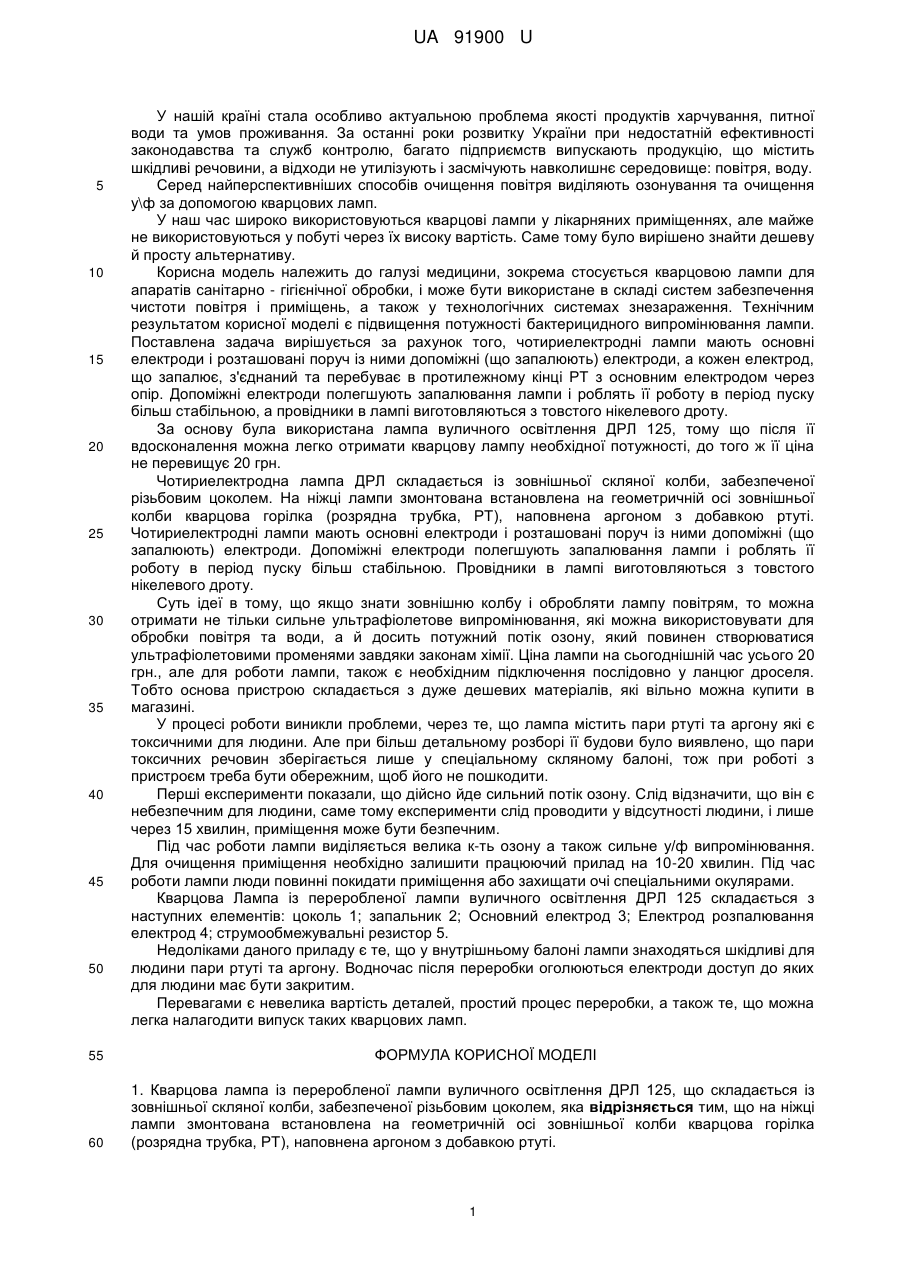

Реферат: UA 91900 U UA 91900 U 5 10 15 20 25 30 35 40 45 50 55 60 У нашій країні стала особливо актуальною проблема якості продуктів харчування, питної води та умов проживання. За останні роки розвитку України при недостатній ефективності законодавства та служб контролю, багато підприємств випускають продукцію, що містить шкідливі речовини, а відходи не утилізують і засмічують навколишнє середовище: повітря, воду. Серед найперспективніших способів очищення повітря виділяють озонування та очищення у\ф за допомогою кварцових ламп. У наш час широко використовуються кварцові лампи у лікарняних приміщеннях, але майже не використовуються у побуті через їх високу вартість. Саме тому було вирішено знайти дешеву й просту альтернативу. Корисна модель належить до галузі медицини, зокрема стосується кварцовою лампи для апаратів санітарно - гігієнічної обробки, і може бути використане в складі систем забезпечення чистоти повітря і приміщень, а також у технологічних системах знезараження. Технічним результатом корисної моделі є підвищення потужності бактерицидного випромінювання лампи. Поставлена задача вирішується за рахунок того, чотириелектродні лампи мають основні електроди і розташовані поруч із ними допоміжні (що запалюють) електроди, а кожен електрод, що запалює, з'єднаний та перебуває в протилежному кінці РТ з основним електродом через опір. Допоміжні електроди полегшують запалювання лампи і роблять її роботу в період пуску більш стабільною, а провідники в лампі виготовляються з товстого нікелевого дроту. За основу була використана лампа вуличного освітлення ДРЛ 125, тому що після її вдосконалення можна легко отримати кварцову лампу необхідної потужності, до того ж її ціна не перевищує 20 грн. Чотириелектродна лампа ДРЛ складається із зовнішньої скляної колби, забезпеченої різьбовим цоколем. На ніжці лампи змонтована встановлена на геометричній осі зовнішньої колби кварцова горілка (розрядна трубка, РТ), наповнена аргоном з добавкою ртуті. Чотириелектродні лампи мають основні електроди і розташовані поруч із ними допоміжні (що запалюють) електроди. Допоміжні електроди полегшують запалювання лампи і роблять її роботу в період пуску більш стабільною. Провідники в лампі виготовляються з товстого нікелевого дроту. Суть ідеї в тому, що якщо знати зовнішню колбу і обробляти лампу повітрям, то можна отримати не тільки сильне ультрафіолетове випромінювання, які можна використовувати для обробки повітря та води, а й досить потужний потік озону, який повинен створюватися ультрафіолетовими променями завдяки законам хімії. Ціна лампи на сьогоднішній час усього 20 грн., але для роботи лампи, також є необхідним підключення послідовно у ланцюг дроселя. Тобто основа пристрою складається з дуже дешевих матеріалів, які вільно можна купити в магазині. У процесі роботи виникли проблеми, через те, що лампа містить пари ртуті та аргону які є токсичними для людини. Але при більш детальному розборі її будови було виявлено, що пари токсичних речовин зберігається лише у спеціальному скляному балоні, тож при роботі з пристроєм треба бути обережним, щоб його не пошкодити. Перші експерименти показали, що дійсно йде сильний потік озону. Слід відзначити, що він є небезпечним для людини, саме тому експерименти слід проводити у відсутності людини, і лише через 15 хвилин, приміщення може бути безпечним. Під час роботи лампи виділяється велика к-ть озону а також сильне у/ф випромінювання. Для очищення приміщення необхідно залишити працюючий прилад на 10-20 хвилин. Під час роботи лампи люди повинні покидати приміщення або захищати очі спеціальними окулярами. Кварцова Лампа із переробленої лампи вуличного освітлення ДРЛ 125 складається з наступних елементів: цоколь 1; запальник 2; Основний електрод 3; Електрод розпалювання електрод 4; струмообмежувальні резистор 5. Недоліками даного приладу є те, що у внутрішньому балоні лампи знаходяться шкідливі для людини пари ртуті та аргону. Водночас після переробки оголюються електроди доступ до яких для людини має бути закритим. Перевагами є невелика вартість деталей, простий процес переробки, а також те, що можна легка налагодити випуск таких кварцових ламп. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 1. Кварцова лампа із переробленої лампи вуличного освітлення ДРЛ 125, що складається із зовнішньої скляної колби, забезпеченої різьбовим цоколем, яка відрізняється тим, що на ніжці лампи змонтована встановлена на геометричній осі зовнішньої колби кварцова горілка (розрядна трубка, РТ), наповнена аргоном з добавкою ртуті. 1 UA 91900 U 5 10 2. Кварцова лампа із переробленої лампи вуличного освітлення ДРЛ 125 по п. 1, яка відрізняється тим, що чотириелектродні лампи мають основні електроди і розташовані поруч із ними допоміжні (що запалюють) електроди, а кожен електрод, що запалює, з'єднаний та перебуває в протилежному кінці РТ з основним електродом через опір. 3. Кварцова лампа із переробленої лампи вуличного освітлення ДРЛ 125 по п. 1-2, яка відрізняється тим, що допоміжні електроди полегшують запалювання лампи і роблять її роботу в період пуску більш стабільною, а провідники в лампі виготовляються з товстого нікелевого дроту. 4. Кварцова лампа із переробленої лампи вуличного освітлення ДРЛ 125 по п. 1-3, яка відрізняється тим, що створена на базі вуличної лампи, а значить має схожу з нею будову. Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
