Валкова дробарка

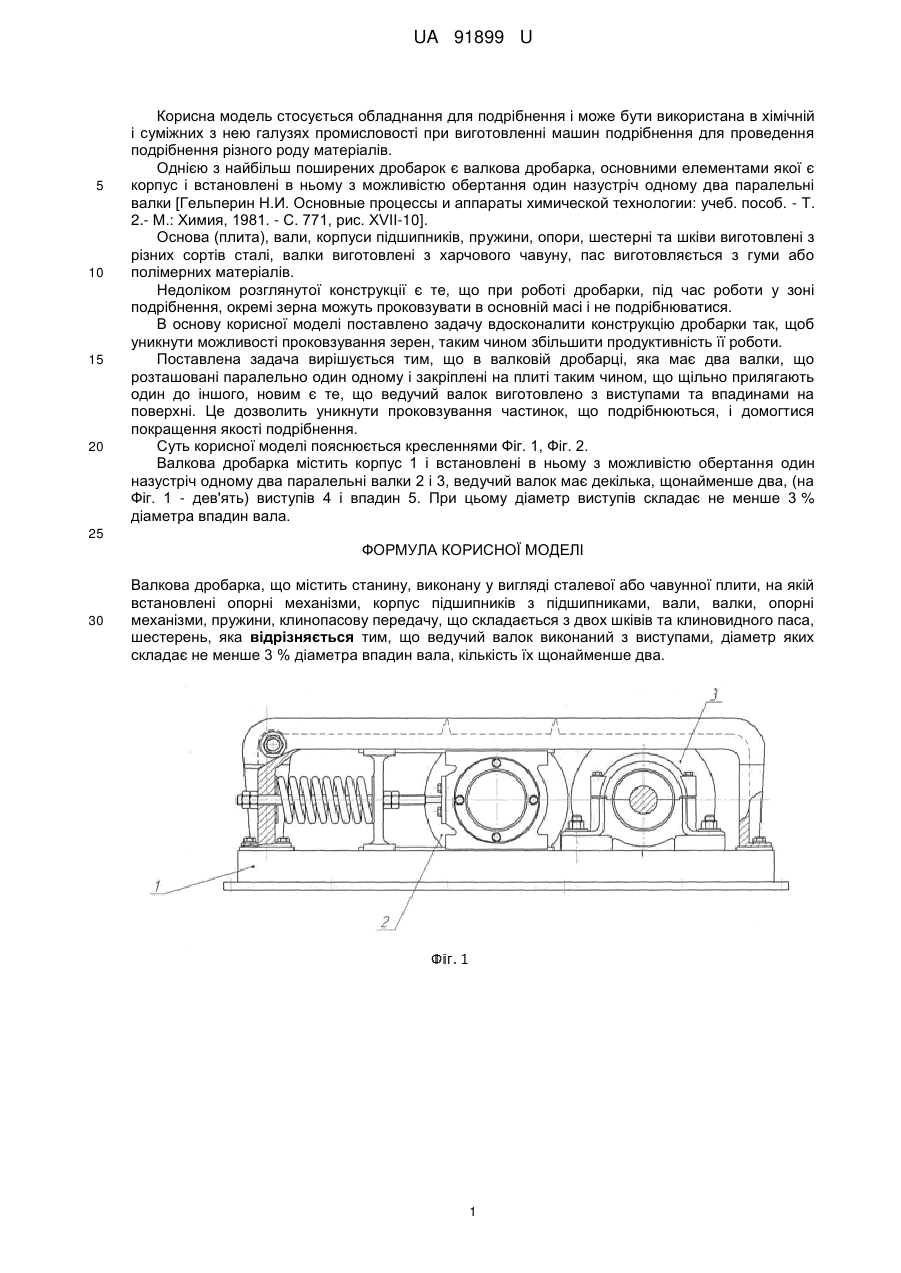

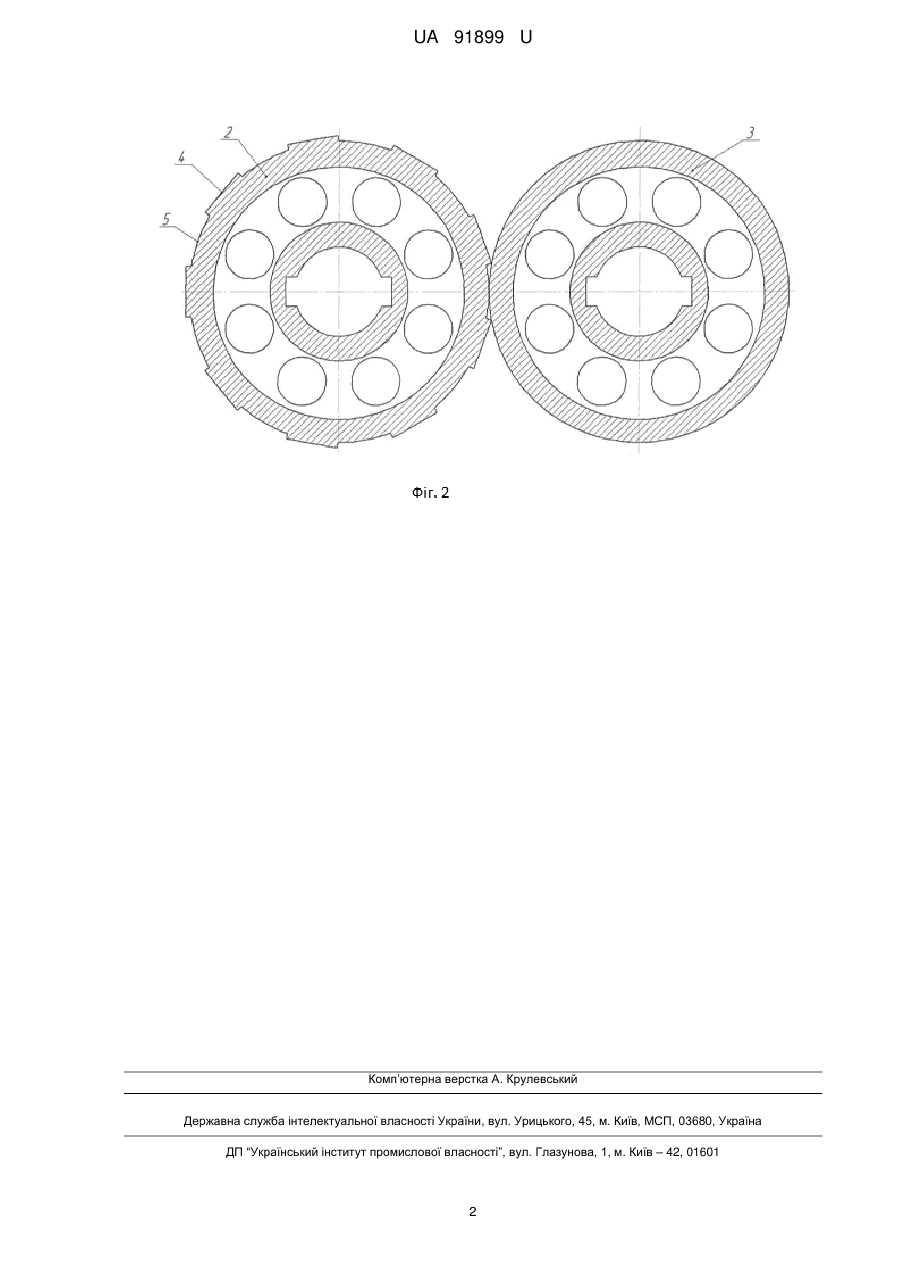

Реферат: Валкова дробарка містить станину, виконану у вигляді сталевої або чавунної плити, на якій встановлені опорні механізми, корпус підшипників з підшипниками, вали, валки, опорні механізмі, пружини, клинопасову передачу, що складається з двох шківів та клиновидного паса, шестерень. Ведучий валок виконаний з виступами, діаметр яких складає не менше 3 % діаметра впадин вала, кількість їх щонайменше два. UA 91899 U (54) ВАЛКОВА ДРОБАРКА UA 91899 U UA 91899 U 5 10 15 20 Корисна модель стосується обладнання для подрібнення і може бути використана в хімічній і суміжних з нею галузях промисловості при виготовленні машин подрібнення для проведення подрібнення різного роду матеріалів. Однією з найбільш поширених дробарок є валкова дробарка, основними елементами якої є корпус і встановлені в ньому з можливістю обертання один назустріч одному два паралельні валки [Гельперин Н.И. Основные процессы и аппараты химической технологии: учеб. пособ. - Т. 2.- М.: Химия, 1981. - С. 771, рис. XVII-10]. Основа (плита), вали, корпуси підшипників, пружини, опори, шестерні та шківи виготовлені з різних сортів сталі, валки виготовлені з харчового чавуну, пас виготовляється з гуми або полімерних матеріалів. Недоліком розглянутої конструкції є те, що при роботі дробарки, під час роботи у зоні подрібнення, окремі зерна можуть проковзувати в основній масі і не подрібнюватися. В основу корисної моделі поставлено задачу вдосконалити конструкцію дробарки так, щоб уникнути можливості проковзування зерен, таким чином збільшити продуктивність її роботи. Поставлена задача вирішується тим, що в валковій дробарці, яка має два валки, що розташовані паралельно один одному і закріплені на плиті таким чином, що щільно прилягають один до іншого, новим є те, що ведучий валок виготовлено з виступами та впадинами на поверхні. Це дозволить уникнути проковзування частинок, що подрібнюються, і домогтися покращення якості подрібнення. Суть корисної моделі пояснюється кресленнями Фіг. 1, Фіг. 2. Валкова дробарка містить корпус 1 і встановлені в ньому з можливістю обертання один назустріч одному два паралельні валки 2 і 3, ведучий валок має декілька, щонайменше два, (на Фіг. 1 - дев'ять) виступів 4 і впадин 5. При цьому діаметр виступів складає не менше 3 % діаметра впадин вала. 25 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 30 Валкова дробарка, що містить станину, виконану у вигляді сталевої або чавунної плити, на якій встановлені опорні механізми, корпус підшипників з підшипниками, вали, валки, опорні механізми, пружини, клинопасову передачу, що складається з двох шківів та клиновидного паса, шестерень, яка відрізняється тим, що ведучий валок виконаний з виступами, діаметр яких складає не менше 3 % діаметра впадин вала, кількість їх щонайменше два. 1 UA 91899 U Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
