Вітрова теплоелектростанція

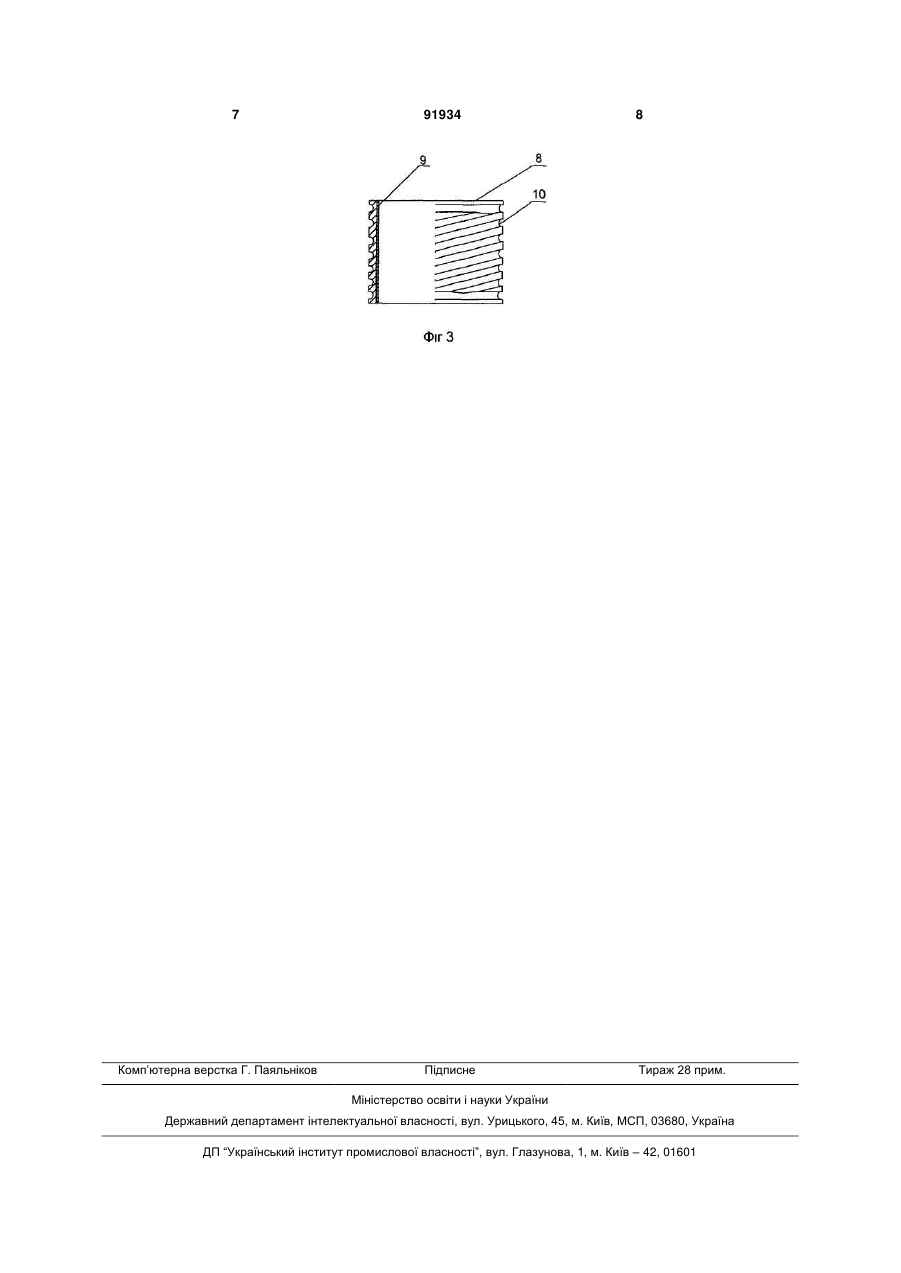

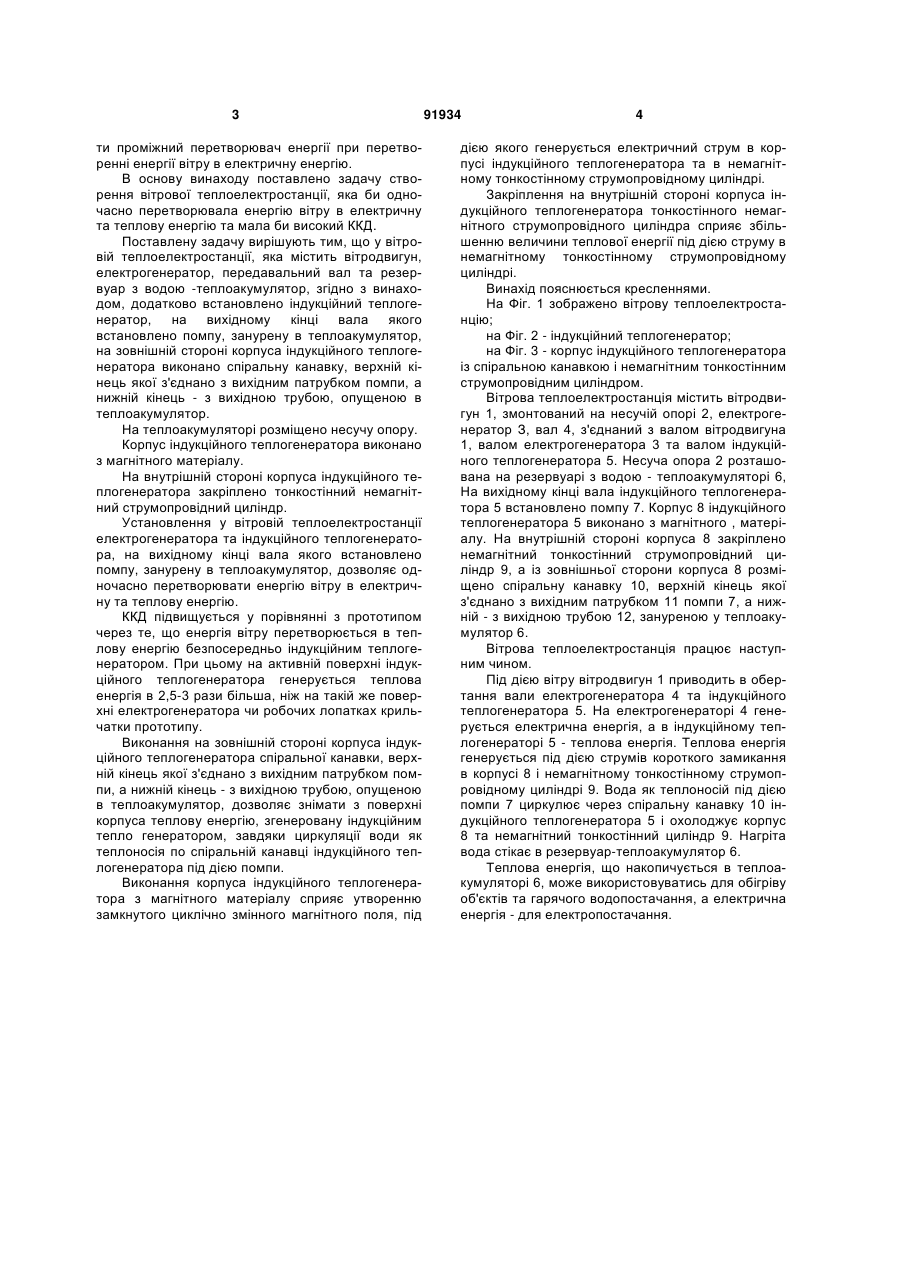

1. Вітрова теплоелектростанція, що містить вітродвигун, електрогенератор, передавальний C2 1 3 ти проміжний перетворювач енергії при перетворенні енергії вітру в електричну енергію. В основу винаходу поставлено задачу створення вітрової теплоелектростанції, яка би одночасно перетворювала енергію вітру в електричну та теплову енергію та мала би високий ККД. Поставлену задачу вирішують тим, що у вітровій теплоелектростанції, яка містить вітродвигун, електрогенератор, передавальний вал та резервуар з водою -теплоакумулятор, згідно з винаходом, додатково встановлено індукційний теплогенератор, на вихідному кінці вала якого встановлено помпу, занурену в теплоакумулятор, на зовнішній стороні корпуса індукційного теплогенератора виконано спіральну канавку, верхній кінець якої з'єднано з вихідним патрубком помпи, а нижній кінець - з вихідною трубою, опущеною в теплоакумулятор. На теплоакумуляторі розміщено несучу опору. Корпус індукційного теплогенератора виконано з магнітного матеріалу. На внутрішній стороні корпуса індукційного теплогенератора закріплено тонкостінний немагнітний струмопровідний циліндр. Установлення у вітровій теплоелектростанції електрогенератора та індукційного теплогенератора, на вихідному кінці вала якого встановлено помпу, занурену в теплоакумулятор, дозволяє одночасно перетворювати енергію вітру в електричну та теплову енергію. ККД підвищується у порівнянні з прототипом через те, що енергія вітру перетворюється в теплову енергію безпосередньо індукційним теплогенератором. При цьому на активній поверхні індукційного теплогенератора генерується теплова енергія в 2,5-3 рази більша, ніж на такій же поверхні електрогенератора чи робочих лопатках крильчатки прототипу. Виконання на зовнішній стороні корпуса індукційного теплогенератора спіральної канавки, верхній кінець якої з'єднано з вихідним патрубком помпи, а нижній кінець - з вихідною трубою, опущеною в теплоакумулятор, дозволяє знімати з поверхні корпуса теплову енергію, згенеровану індукційним тепло генератором, завдяки циркуляції води як теплоносія по спіральній канавці індукційного теплогенератора під дією помпи. Виконання корпуса індукційного теплогенератора з магнітного матеріалу сприяє утворенню замкнутого циклічно змінного магнітного поля, під 91934 4 дією якого генерується електричний струм в корпусі індукційного теплогенератора та в немагнітному тонкостінному струмопровідному циліндрі. Закріплення на внутрішній стороні корпуса індукційного теплогенератора тонкостінного немагнітного струмопровідного циліндра сприяє збільшенню величини теплової енергії під дією струму в немагнітному тонкостінному струмопровідному циліндрі. Винахід пояснюється кресленнями. На Фіг. 1 зображено вітрову теплоелектростанцію; на Фіг. 2 - індукційний теплогенератор; на Фіг. 3 - корпус індукційного теплогенератора із спіральною канавкою і немагнітним тонкостінним струмопровідним циліндром. Вітрова теплоелектростанція містить вітродвигун 1, змонтований на несучій опорі 2, електрогенератор З, вал 4, з'єднаний з валом вітродвигуна 1, валом електрогенератора 3 та валом індукційного теплогенератора 5. Несуча опора 2 розташована на резервуарі з водою - теплоакумуляторі 6, На вихідному кінці вала індукційного теплогенератора 5 встановлено помпу 7. Корпус 8 індукційного теплогенератора 5 виконано з магнітного , матеріалу. На внутрішній стороні корпуса 8 закріплено немагнітний тонкостінний струмопровідний циліндр 9, а із зовнішньої сторони корпуса 8 розміщено спіральну канавку 10, верхній кінець якої з'єднано з вихідним патрубком 11 помпи 7, а нижній - з вихідною трубою 12, зануреною у теплоакумулятор 6. Вітрова теплоелектростанція працює наступним чином. Під дією вітру вітродвигун 1 приводить в обертання вали електрогенератора 4 та індукційного теплогенератора 5. На електрогенераторі 4 генерується електрична енергія, а в індукційному теплогенераторі 5 - теплова енергія. Теплова енергія генерується під дією струмів короткого замикання в корпусі 8 і немагнітному тонкостінному струмопровідному циліндрі 9. Вода як теплоносій під дією помпи 7 циркулює через спіральну канавку 10 індукційного теплогенератора 5 і охолоджує корпус 8 та немагнітний тонкостінний циліндр 9. Нагріта вода стікає в резервуар-теплоакумулятор 6. Теплова енергія, що накопичується в теплоакумуляторі 6, може використовуватись для обігріву об'єктів та гарячого водопостачання, а електрична енергія - для електропостачання. 5 91934 6 7 Комп’ютерна верстка Г. Паяльніков 91934 8 Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП ―Український інститут промислової власності‖, вул. Глазунова, 1, м. Київ – 42, 01601
