Напірна установка для знезалізнення підземних вод

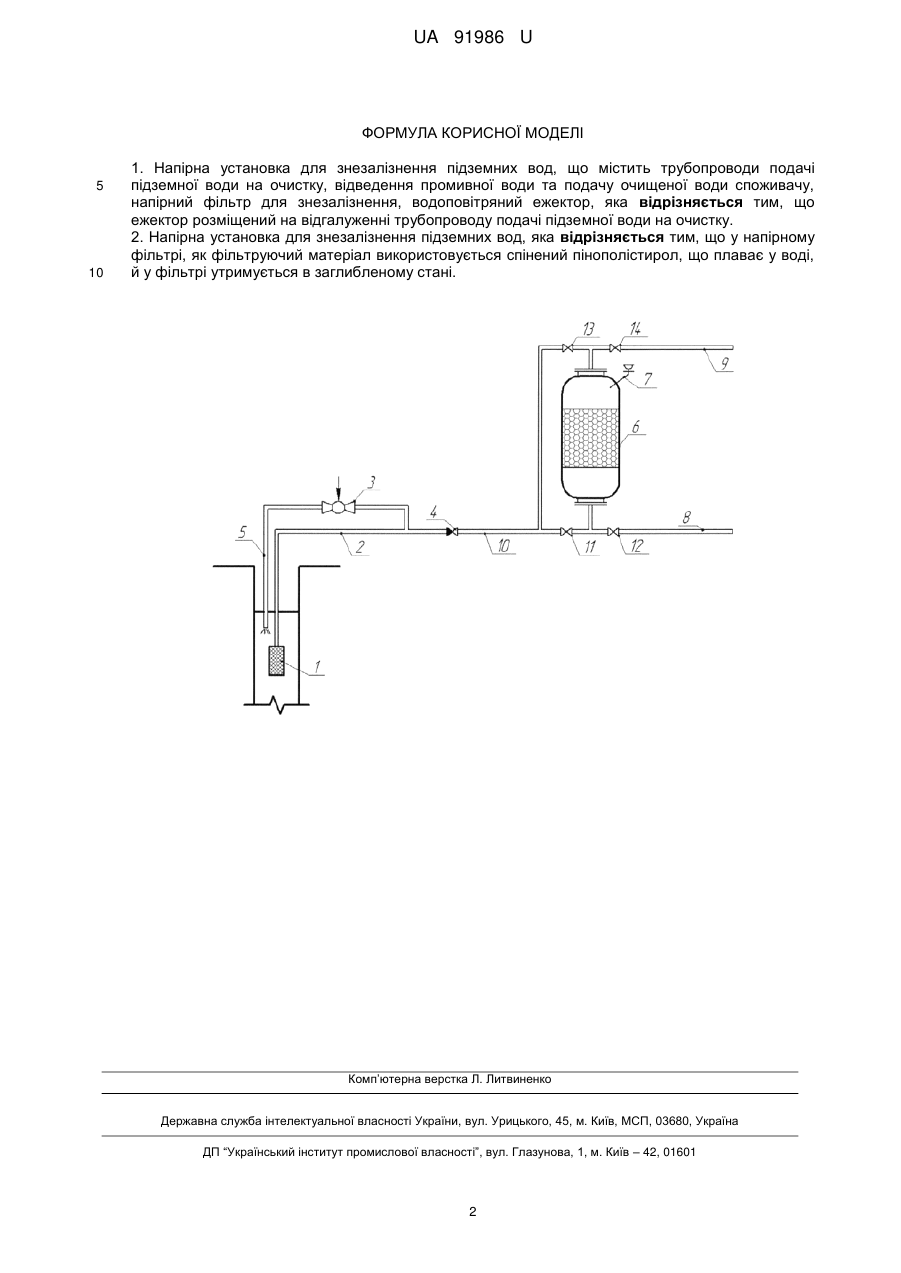

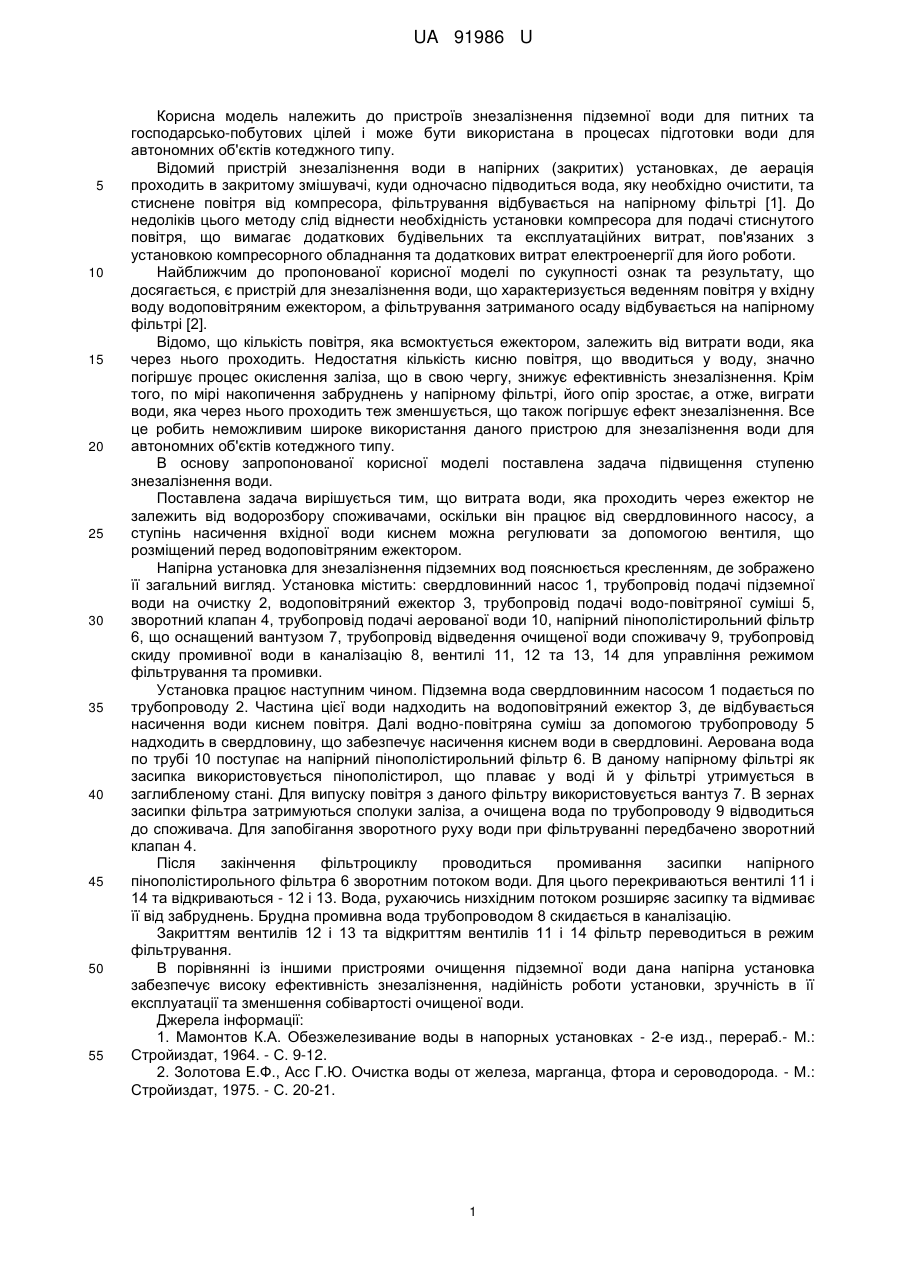

Реферат: Напірна установка для знезалізнення підземних вод містить трубопроводи подачі підземної води на очистку, відведення промивної води та подачу очищеної води споживачу, напірний фільтр для знезалізнення, водоповітряний ежектор. Ежектор розміщений на відгалуженні трубопроводу подачі підземної води на очистку. UA 91986 U (54) НАПІРНА УСТАНОВКА ДЛЯ ЗНЕЗАЛІЗНЕННЯ ПІДЗЕМНИХ ВОД UA 91986 U UA 91986 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до пристроїв знезалізнення підземної води для питних та господарсько-побутових цілей і може бути використана в процесах підготовки води для автономних об'єктів котеджного типу. Відомий пристрій знезалізнення води в напірних (закритих) установках, де аерація проходить в закритому змішувачі, куди одночасно підводиться вода, яку необхідно очистити, та стиснене повітря від компресора, фільтрування відбувається на напірному фільтрі [1]. До недоліків цього методу слід віднести необхідність установки компресора для подачі стиснутого повітря, що вимагає додаткових будівельних та експлуатаційних витрат, пов'язаних з установкою компресорного обладнання та додаткових витрат електроенергії для його роботи. Найближчим до пропонованої корисної моделі по сукупності ознак та результату, що досягається, є пристрій для знезалізнення води, що характеризується веденням повітря у вхідну воду водоповітряним ежектором, а фільтрування затриманого осаду відбувається на напірному фільтрі [2]. Відомо, що кількість повітря, яка всмоктується ежектором, залежить від витрати води, яка через нього проходить. Недостатня кількість кисню повітря, що вводиться у воду, значно погіршує процес окислення заліза, що в свою чергу, знижує ефективність знезалізнення. Крім того, по мірі накопичення забруднень у напірному фільтрі, його опір зростає, а отже, виграти води, яка через нього проходить теж зменшується, що також погіршує ефект знезалізнення. Все це робить неможливим широке використання даного пристрою для знезалізнення води для автономних об'єктів котеджного типу. В основу запропонованої корисної моделі поставлена задача підвищення ступеню знезалізнення води. Поставлена задача вирішується тим, що витрата води, яка проходить через ежектор не залежить від водорозбору споживачами, оскільки він працює від свердловинного насосу, а ступінь насичення вхідної води киснем можна регулювати за допомогою вентиля, що розміщений перед водоповітряним ежектором. Напірна установка для знезалізнення підземних вод пояснюється кресленням, де зображено її загальний вигляд. Установка містить: свердловинний насос 1, трубопровід подачі підземної води на очистку 2, водоповітряний ежектор 3, трубопровід подачі водо-повітряної суміші 5, зворотний клапан 4, трубопровід подачі аерованої води 10, напірний пінополістирольний фільтр 6, що оснащений вантузом 7, трубопровід відведення очищеної води споживачу 9, трубопровід скиду промивної води в каналізацію 8, вентилі 11, 12 та 13, 14 для управління режимом фільтрування та промивки. Установка працює наступним чином. Підземна вода свердловинним насосом 1 подається по трубопроводу 2. Частина цієї води надходить на водоповітряний ежектор 3, де відбувається насичення води киснем повітря. Далі водно-повітряна суміш за допомогою трубопроводу 5 надходить в свердловину, що забезпечує насичення киснем води в свердловині. Аерована вода по трубі 10 поступає на напірний пінополістирольний фільтр 6. В даному напірному фільтрі як засипка використовується пінополістирол, що плаває у воді й у фільтрі утримується в заглибленому стані. Для випуску повітря з даного фільтру використовується вантуз 7. В зернах засипки фільтра затримуються сполуки заліза, а очищена вода по трубопроводу 9 відводиться до споживача. Для запобігання зворотного руху води при фільтруванні передбачено зворотний клапан 4. Після закінчення фільтроциклу проводиться промивання засипки напірного пінополістирольного фільтра 6 зворотним потоком води. Для цього перекриваються вентилі 11 і 14 та відкриваються - 12 і 13. Вода, рухаючись низхідним потоком розширяє засипку та відмиває її від забруднень. Брудна промивна вода трубопроводом 8 скидається в каналізацію. Закриттям вентилів 12 і 13 та відкриттям вентилів 11 і 14 фільтр переводиться в режим фільтрування. В порівнянні із іншими пристроями очищення підземної води дана напірна установка забезпечує високу ефективність знезалізнення, надійність роботи установки, зручність в її експлуатації та зменшення собівартості очищеної води. Джерела інформації: 1. Мамонтов К.А. Обезжелезивание воды в напорных установках - 2-е изд., перераб.- М.: Стройиздат, 1964. - С. 9-12. 2. Золотова Е.Ф., Асс Г.Ю. Очистка воды от железа, марганца, фтора и сероводорода. - Μ.: Стройиздат, 1975. - С. 20-21. 1 UA 91986 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 1. Напірна установка для знезалізнення підземних вод, що містить трубопроводи подачі підземної води на очистку, відведення промивної води та подачу очищеної води споживачу, напірний фільтр для знезалізнення, водоповітряний ежектор, яка відрізняється тим, що ежектор розміщений на відгалуженні трубопроводу подачі підземної води на очистку. 2. Напірна установка для знезалізнення підземних вод, яка відрізняється тим, що у напірному фільтрі, як фільтруючий матеріал використовується спінений пінополістирол, що плаває у воді, й у фільтрі утримується в заглибленому стані. Комп’ютерна верстка Л. Литвиненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
