Напірна установка для знезалізнення води

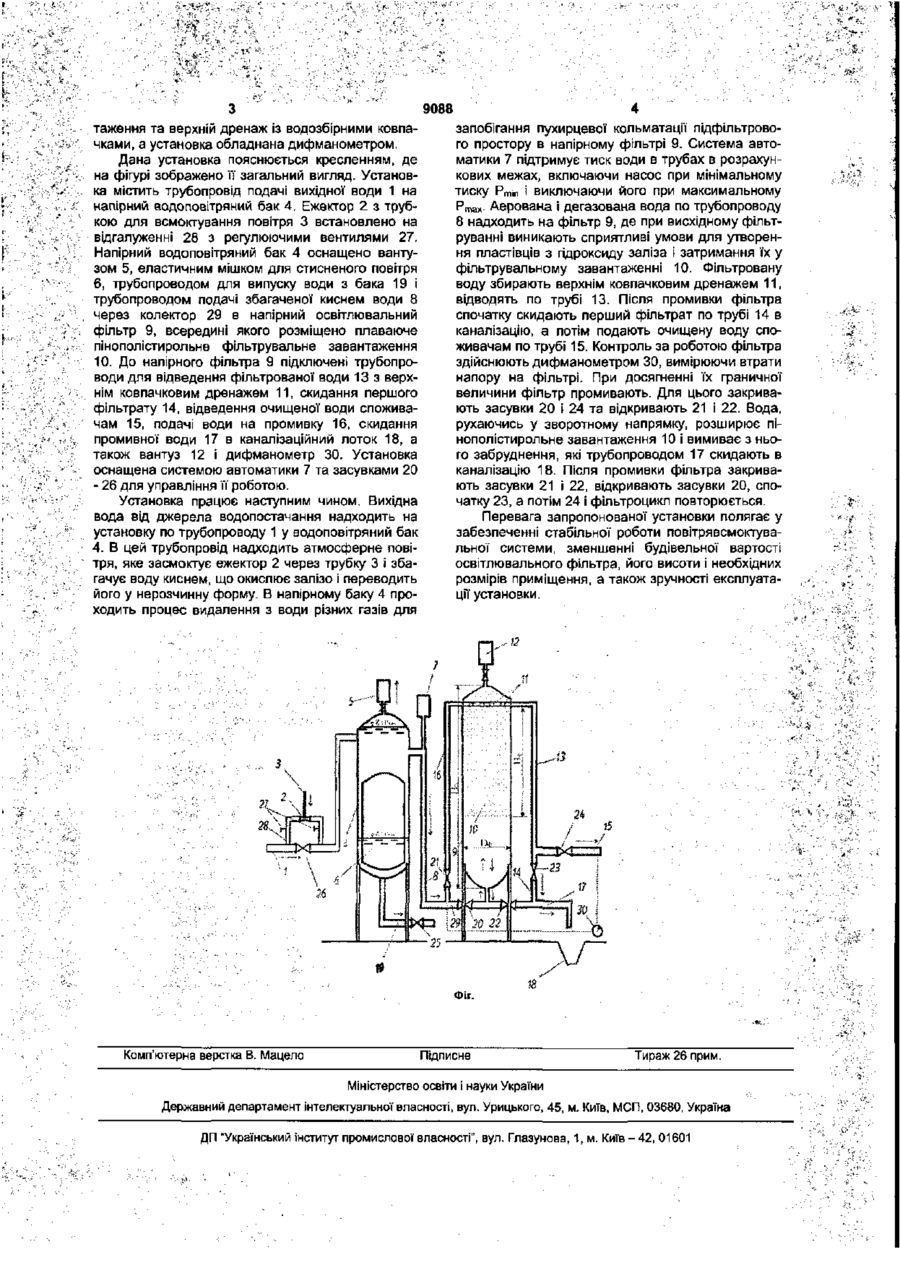

УКРАЇНА UA (11)9088 (із) U (5i)7C02F1/64 МІНІСТЕРСТВО ОСВІТИ І НАУКИ УКРАЇНИ ДЕРЖАВНИЙ ДЕПАРТАМЕНТ ІНТЕЛЕКТУАЛЬНОЇ ВЛАСНОСТІ ОПИС ДО ДЕКЛАРАЦІЙНОГО ПАТЕНТУ НА КОРИСНУ МОДЕЛЬ видається під відповідальність власника патенту (54) НАПІРНА УСТАНОВКА ДЛЯ ЗНЕЗАЛІЗНЕННЯ ВОДИ 1 (21)20041210559 (22)21.12.2004 * 9088 таження та верхній дренаж із водозбірними ковпачками, а установка обладнана дифманометром. Дана установка пояснюється кресленням, де на фігурі зображено її загальний вигляд. Установка містить трубопровід подачі вихідної води 1 на напірний водоповітряний бак 4. Ежектор 2 з трубкою для всмоктування повітря 3 встановлено на відгалуженні 28 з регулюючими вентилями 27. Напірний водоповітряний бак 4 оснащено вантузом 5, еластичним мішком для стисненого повітря 6, трубопроводом для випуску води з бака 19 і трубопроводом подачі збагаченої киснем води 8 через колектор 29 в напірний освітлювальний фільтр 9, всередині якого розміщено плаваюче пінополістирольне фільтрувальне завантаження 10. До напірного фільтра 9 підключені трубопроводи для відведення фільтрованої води 13 з верхнім ковпачковим дренажем 11, скидання першого фільтрату 14, відведення очищеної води споживачам 15, подачі води на промивку 16, скидання промивної води 17 в каналізаційний лоток 18, а також вантуз 12 І дифманометр ЗО. Установка оснащена системою автоматики 7 та засувками 20 - 26 для управління її роботою. Установка працює наступним чином. Вихідна вода від джерела водопостачання надходить на установку по трубопроводу 1 у водоповітряний бак 4. В цей трубопровід надходить атмосферне повітря, яке засмоктує ежектор 2 через трубку 3 і збагачує воду киснем, що окислює залізо і переводить його у нерозчинну форму. В напірному баку 4 проходить процес видалення з води різних газів для запобігання пухирцевої кольматації підфільтрового простору в напірному фільтрі 9. Система автоматики 7 підтримує тиск води в трубах в розрахункових межах, включаючи насос при мінімальному тиску Ртіп і виключаючи його при максимальному Ртах- Аерована і дегазована вода по трубопроводу 8 надходить на фільтр 9, де при висхідному фільтруванні виникають сприятливі умови для утворення пластівців з гідроксиду заліза і затримання їх у фільтрувальному завантаженні 10. Фільтровану воду збирають верхнім ковпачковим дренажем 11, відводять по трубі 13. Після промивки фільтра спочатку скидають перший фільтрат по трубі 14 в каналізацію, а потім подають очищену воду споживачам по трубі 15. Контроль за роботою фільтра здійснюють дифманометром ЗО, вимірюючи втрати напору на фільтрі. При досягненні їх граничної величини фільтр промивають. Для цього закривають засувки 20 і 24 та відкривають 21 і 22. Вода, рухаючись у зворотному напрямку, розширює пінополістирольне завантаження 10 і вимиває з нього забруднення, які трубопроводом 17 скидають в каналізацію 18. Після промивки фільтра закривають засувки 21 і 22, відкривають засувки 20, спочатку 23, а потім 24 і фільтроцикл повторюється. Перевага запропонованої установки полягає у забезпеченні стабільної роботи повітрявсмоктувальної системи, зменшенні будівельної вартості освітлювального фільтра, його висоти і необхідних розмірів приміщення, а також зручності експлуатації установки. ФІГ. Комп'ютерна верстка В. Мацело Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м. Київ - 42, 01601
