Трубчастий елемент випарника

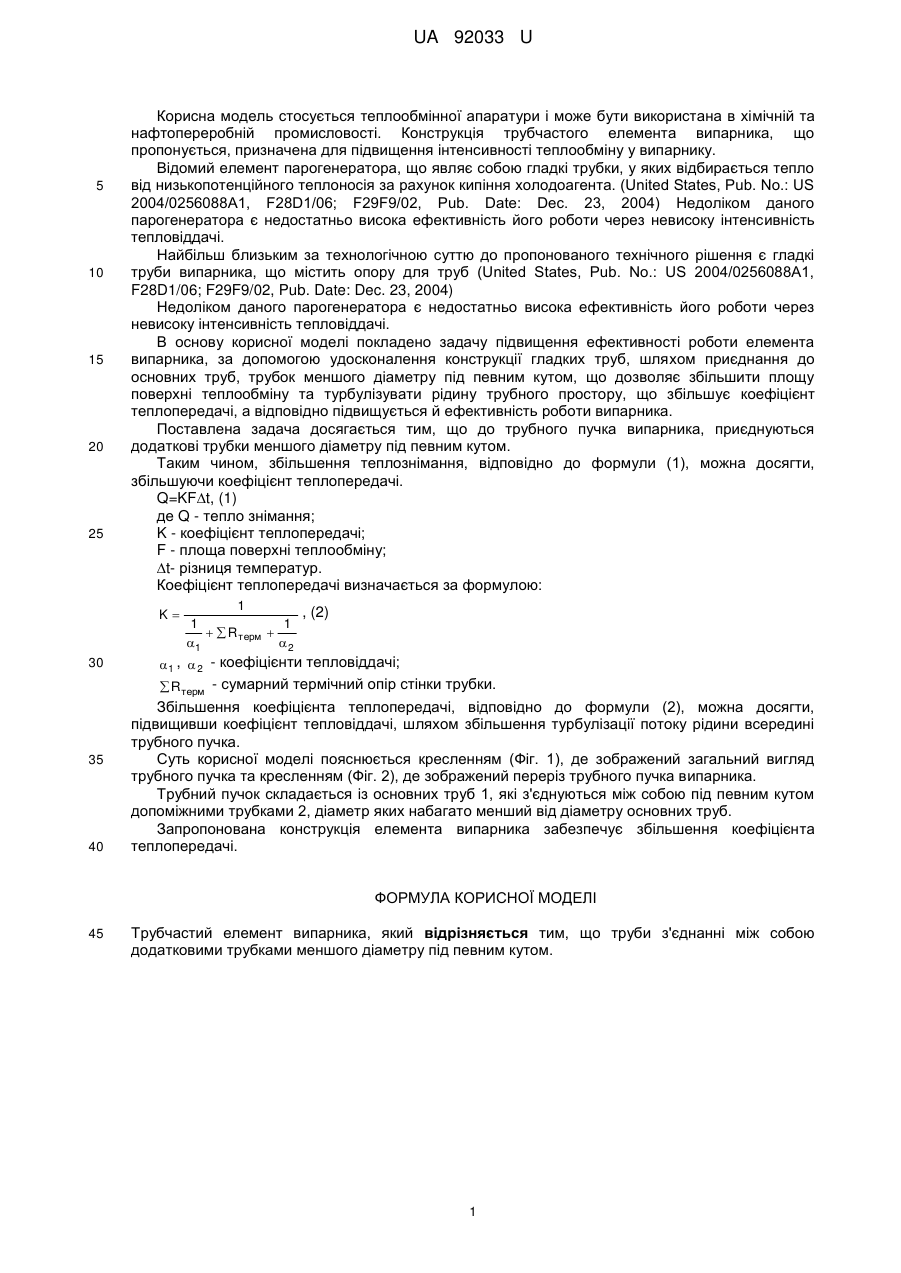

Реферат: Трубчастий елемент випарника, при якому труби з'єднанні між собою додатковими трубками меншого діаметру під певним кутом. UA 92033 U (54) ТРУБЧАСТИЙ ЕЛЕМЕНТ ВИПАРНИКА UA 92033 U UA 92033 U 5 10 15 20 25 Корисна модель стосується теплообмінної апаратури і може бути використана в хімічній та нафтопереробній промисловості. Конструкція трубчастого елемента випарника, що пропонується, призначена для підвищення інтенсивності теплообміну у випарнику. Відомий елемент парогенератора, що являє собою гладкі трубки, у яких відбирається тепло від низькопотенційного теплоносія за рахунок кипіння холодоагента. (United States, Pub. No.: US 2004/0256088A1, F28D1/06; F29F9/02, Pub. Date: Dec. 23, 2004) Недоліком даного парогенератора є недостатньо висока ефективність його роботи через невисоку інтенсивність тепловіддачі. Найбільш близьким за технологічною суттю до пропонованого технічного рішення є гладкі труби випарника, що містить опору для труб (United States, Pub. No.: US 2004/0256088A1, F28D1/06; F29F9/02, Pub. Date: Dec. 23, 2004) Недоліком даного парогенератора є недостатньо висока ефективність його роботи через невисоку інтенсивність тепловіддачі. В основу корисної моделі покладено задачу підвищення ефективності роботи елемента випарника, за допомогою удосконалення конструкції гладких труб, шляхом приєднання до основних труб, трубок меншого діаметру під певним кутом, що дозволяє збільшити площу поверхні теплообміну та турбулізувати рідину трубного простору, що збільшує коефіцієнт теплопередачі, а відповідно підвищується й ефективність роботи випарника. Поставлена задача досягається тим, що до трубного пучка випарника, приєднуються додаткові трубки меншого діаметру під певним кутом. Таким чином, збільшення теплознімання, відповідно до формули (1), можна досягти, збільшуючи коефіцієнт теплопередачі. Q=KF∆t, (1) де Q - тепло знімання; K - коефіцієнт теплопередачі; F - площа поверхні теплообміну; ∆t- різниця температур. Коефіцієнт теплопередачі визначається за формулою: K 30 1 , (2) 1 1   R терм  1 2  1 ,  2 - коефіцієнти тепловіддачі;  R терм - сумарний термічний опір стінки трубки. 35 40 Збільшення коефіцієнта теплопередачі, відповідно до формули (2), можна досягти, підвищивши коефіцієнт тепловіддачі, шляхом збільшення турбулізації потоку рідини всередині трубного пучка. Суть корисної моделі пояснюється кресленням (Фіг. 1), де зображений загальний вигляд трубного пучка та кресленням (Фіг. 2), де зображений переріз трубного пучка випарника. Трубний пучок складається із основних труб 1, які з'єднуються між собою під певним кутом допоміжними трубками 2, діаметр яких набагато менший від діаметру основних труб. Запропонована конструкція елемента випарника забезпечує збільшення коефіцієнта теплопередачі. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 Трубчастий елемент випарника, який відрізняється тим, що труби з'єднанні між собою додатковими трубками меншого діаметру під певним кутом. 1 UA 92033 U Комп’ютерна верстка О. Рябко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
