Трубчастий елемент теплообмінника з оребренням
Номер патенту: 84396
Опубліковано: 25.10.2013
Автори: Круц Олексій Ігорович, Фільова Марта Романівна, Швед Микола Петрович
Формула / Реферат

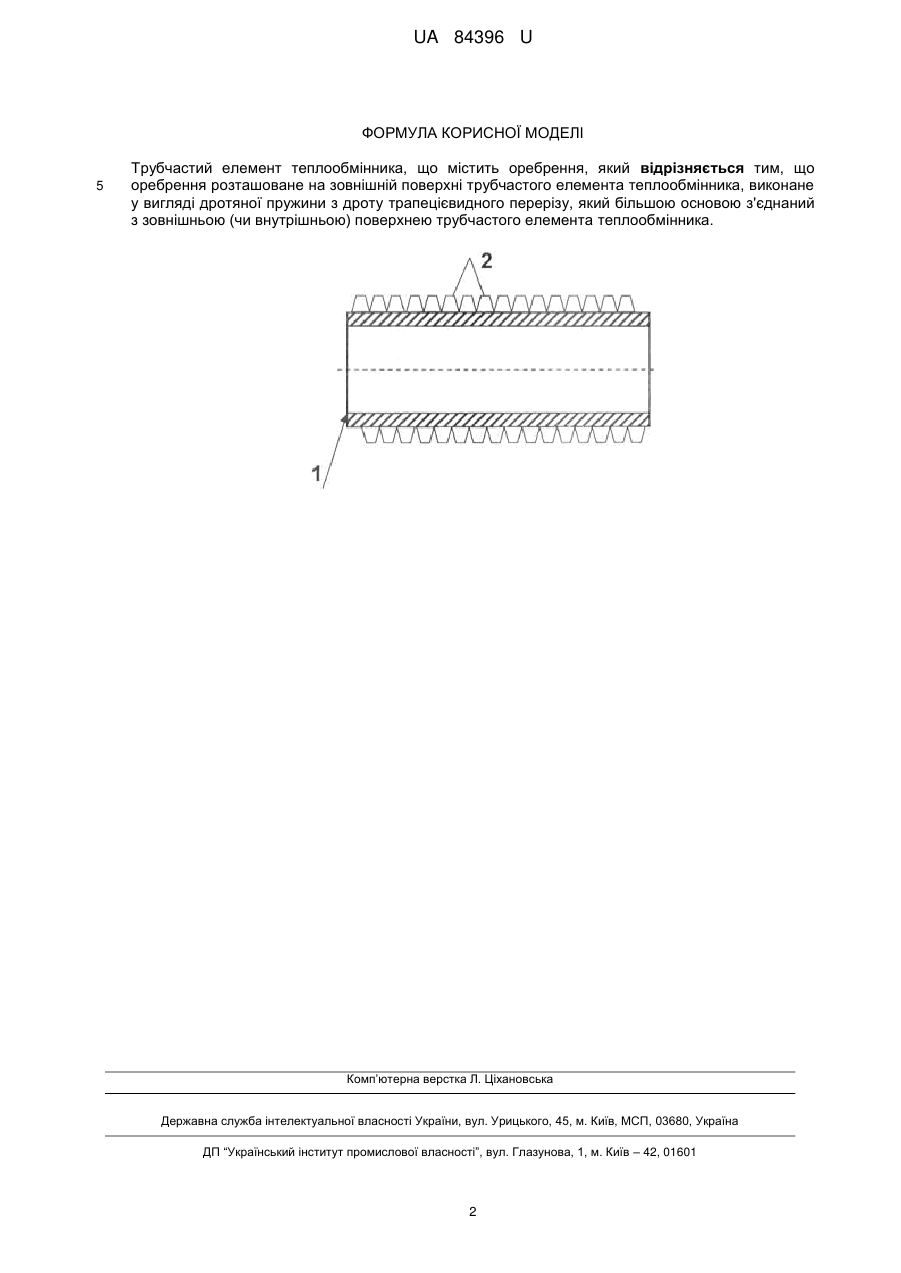

Трубчастий елемент теплообмінника, що містить оребрення, який відрізняється тим, що оребрення розташоване на зовнішній поверхні трубчастого елемента теплообмінника, виконане у вигляді дротяної пружини з дроту трапецієвидного перерізу, який більшою основою з'єднаний з зовнішньою (чи внутрішньою) поверхнею трубчастого елемента теплообмінника.
Текст

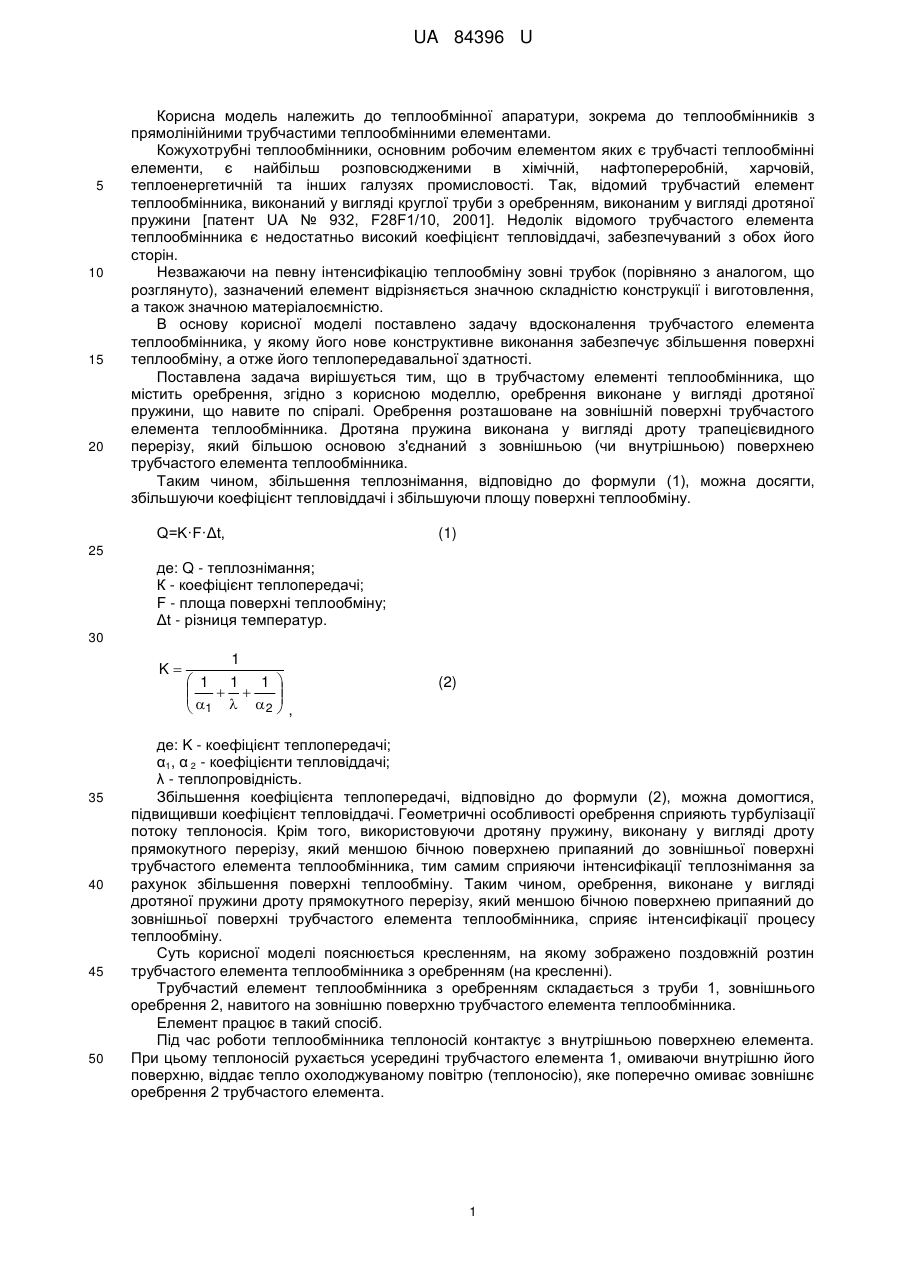

Реферат: Трубчастий елемент теплообмінника містить оребрення, розташоване на зовнішній поверхні трубчастого елемента теплообмінника, яке виконане у вигляді дротяної пружини з дроту трапецієвидного перерізу, який більшою основою з'єднаний з зовнішньою поверхнею трубчастого елемента теплообмінника. UA 84396 U (12) UA 84396 U UA 84396 U 5 10 15 20 Корисна модель належить до теплообмінної апаратури, зокрема до теплообмінників з прямолінійними трубчастими теплообмінними елементами. Кожухотрубні теплообмінники, основним робочим елементом яких є трубчасті теплообмінні елементи, є найбільш розповсюдженими в хімічній, нафтопереробній, харчовій, теплоенергетичній та інших галузях промисловості. Так, відомий трубчастий елемент теплообмінника, виконаний у вигляді круглої труби з оребренням, виконаним у вигляді дротяної пружини [патент UA № 932, F28F1/10, 2001]. Недолік відомого трубчастого елемента теплообмінника є недостатньо високий коефіцієнт тепловіддачі, забезпечуваний з обох його сторін. Незважаючи на певну інтенсифікацію теплообміну зовні трубок (порівняно з аналогом, що розглянуто), зазначений елемент відрізняється значною складністю конструкції і виготовлення, а також значною матеріалоємністю. В основу корисної моделі поставлено задачу вдосконалення трубчастого елемента теплообмінника, у якому його нове конструктивне виконання забезпечує збільшення поверхні теплообміну, а отже його теплопередавальної здатності. Поставлена задача вирішується тим, що в трубчастому елементі теплообмінника, що містить оребрення, згідно з корисною моделлю, оребрення виконане у вигляді дротяної пружини, що навите по спіралі. Оребрення розташоване на зовнішній поверхні трубчастого елемента теплообмінника. Дротяна пружина виконана у вигляді дроту трапецієвидного перерізу, який більшою основою з'єднаний з зовнішньою (чи внутрішньою) поверхнею трубчастого елемента теплообмінника. Таким чином, збільшення теплознімання, відповідно до формули (1), можна досягти, збільшуючи коефіцієнт тепловіддачі і збільшуючи площу поверхні теплообміну. Q=K·F·Δt, (1) 25 де: Q - теплознімання; К - коефіцієнт теплопередачі; F - площа поверхні теплообміну; Δt - різниця температур. 30 K 35 40 45 50 1 1 1 1 2 , 1 (2) де: K - коефіцієнт теплопередачі; α1, α 2 - коефіцієнти тепловіддачі; λ - теплопровідність. Збільшення коефіцієнта теплопередачі, відповідно до формули (2), можна домогтися, підвищивши коефіцієнт тепловіддачі. Геометричні особливості оребрення сприяють турбулізації потоку теплоносія. Крім того, використовуючи дротяну пружину, виконану у вигляді дроту прямокутного перерізу, який меншою бічною поверхнею припаяний до зовнішньої поверхні трубчастого елемента теплообмінника, тим самим сприяючи інтенсифікації теплознімання за рахунок збільшення поверхні теплообміну. Таким чином, оребрення, виконане у вигляді дротяної пружини дроту прямокутного перерізу, який меншою бічною поверхнею припаяний до зовнішньої поверхні трубчастого елемента теплообмінника, сприяє інтенсифікації процесу теплообміну. Суть корисної моделі пояснюється кресленням, на якому зображено поздовжній розтин трубчастого елемента теплообмінника з оребренням (на кресленні). Трубчастий елемент теплообмінника з оребренням складається з труби 1, зовнішнього оребрення 2, навитого на зовнішню поверхню трубчастого елемента теплообмінника. Елемент працює в такий спосіб. Під час роботи теплообмінника теплоносій контактує з внутрішньою поверхнею елемента. При цьому теплоносій рухається усередині трубчастого елемента 1, омиваючи внутрішню його поверхню, віддає тепло охолоджуваному повітрю (теплоносію), яке поперечно омиває зовнішнє оребрення 2 трубчастого елемента. 1 UA 84396 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 Трубчастий елемент теплообмінника, що містить оребрення, який відрізняється тим, що оребрення розташоване на зовнішній поверхні трубчастого елемента теплообмінника, виконане у вигляді дротяної пружини з дроту трапецієвидного перерізу, який більшою основою з'єднаний з зовнішньою (чи внутрішньою) поверхнею трубчастого елемента теплообмінника. Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
ДивитисяДодаткова інформація
МПК / Мітки
МПК: F28F 1/16, F28F 13/02
Мітки: елемент, оребренням, трубчастий, теплообмінника
