Пристрій для перфораційного посіву

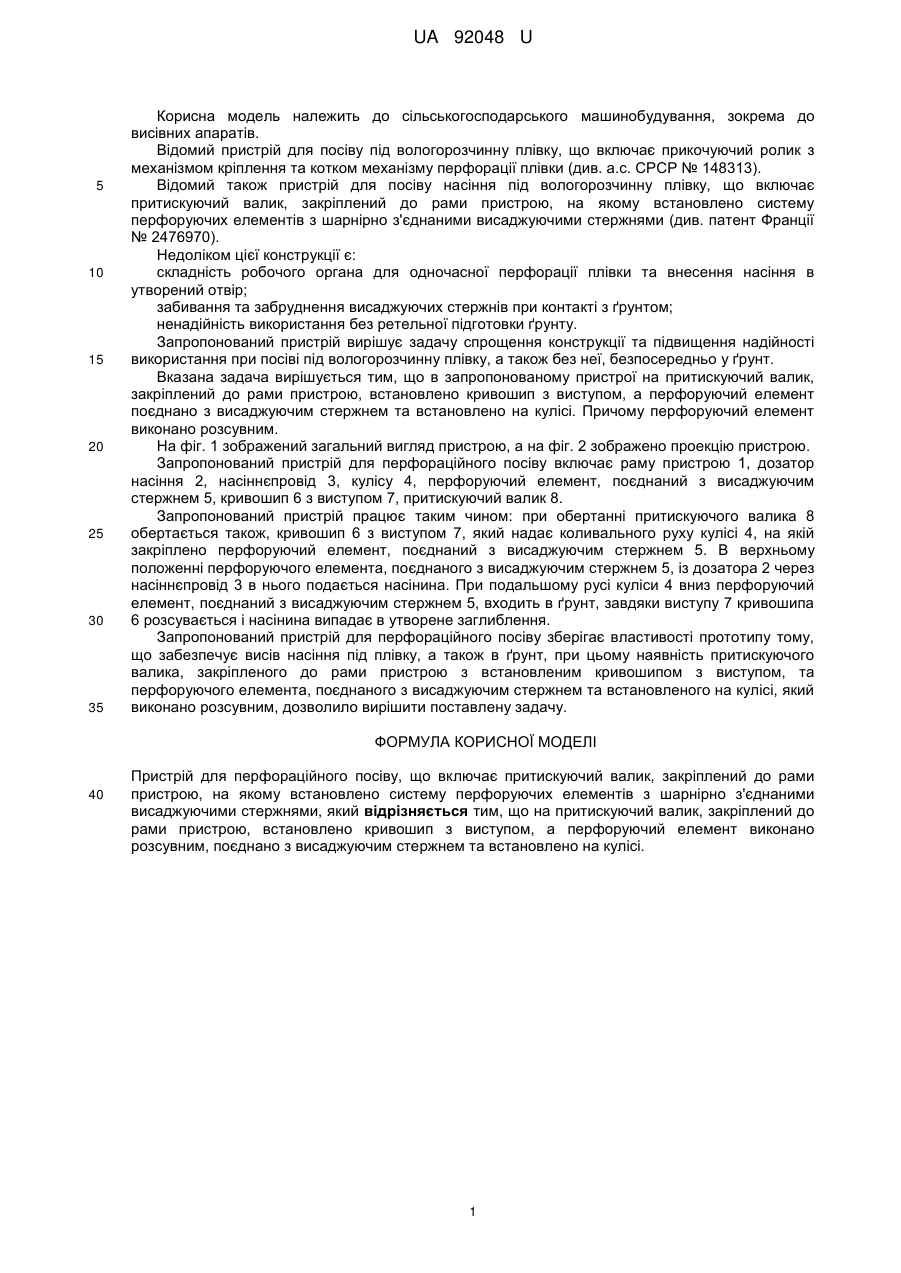

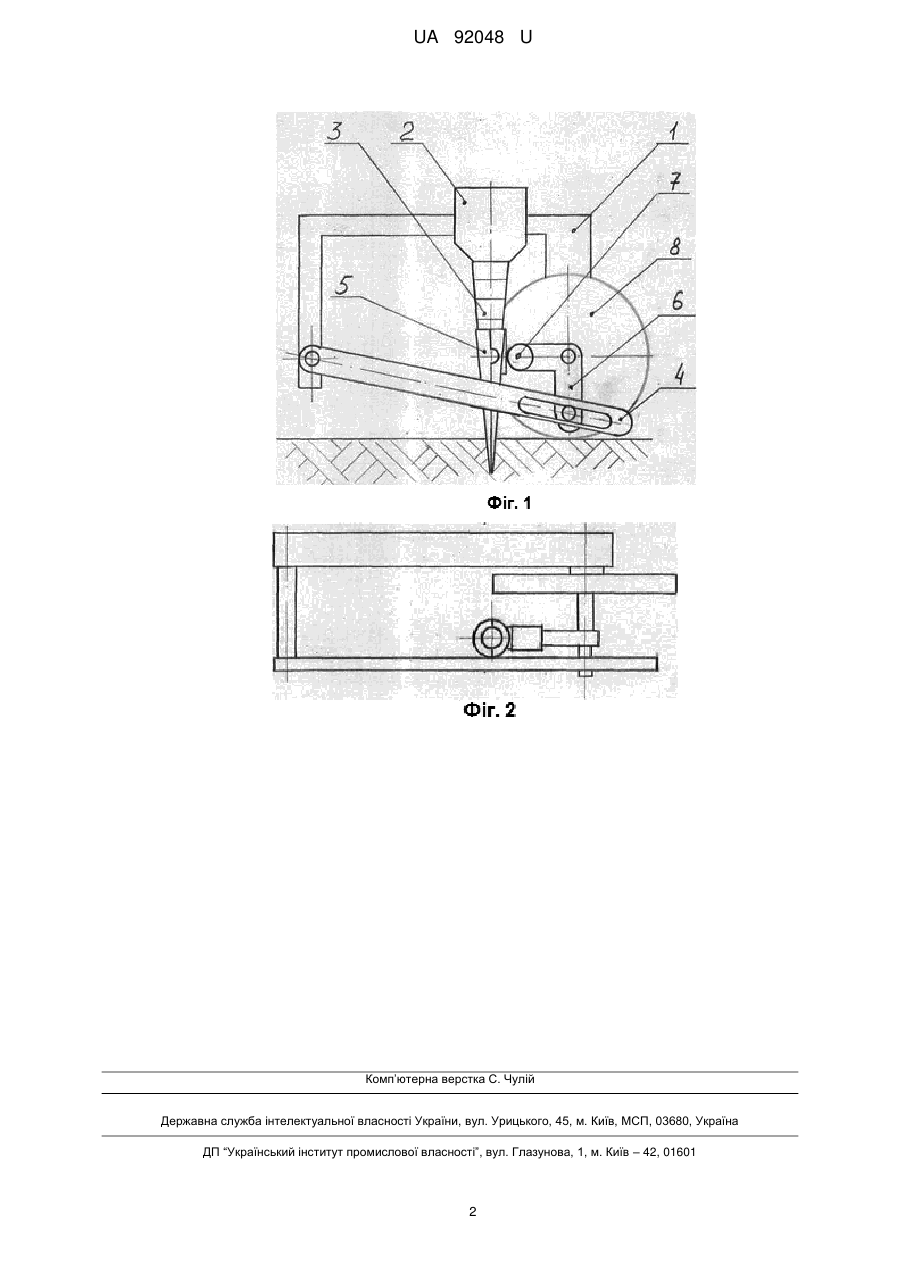

Реферат: Пристрій для перфораційного посіву включає притискуючий валик, закріплений до рами пристрою, на якому встановлено систему перфоруючих елементів з шарнірно з'єднаними висаджуючими стержнями. Крім цього, на притискуючий валик, закріплений до рами пристрою, встановлено кривошип з виступом, а перфоруючий елемент виконано розсувним, поєднано з висаджуючим стержнем та встановлено на кулісі. UA 92048 U (54) ПРИСТРІЙ ДЛЯ ПЕРФОРАЦІЙНОГО ПОСІВУ UA 92048 U UA 92048 U 5 10 15 20 25 30 35 Корисна модель належить до сільськогосподарського машинобудування, зокрема до висівних апаратів. Відомий пристрій для посіву під вологорозчинну плівку, що включає прикочуючий ролик з механізмом кріплення та котком механізму перфорації плівки (див. а.с. СРСР № 148313). Відомий також пристрій для посіву насіння під вологорозчинну плівку, що включає притискуючий валик, закріплений до рами пристрою, на якому встановлено систему перфоруючих елементів з шарнірно з'єднаними висаджуючими стержнями (див. патент Франції № 2476970). Недоліком цієї конструкції є: складність робочого органа для одночасної перфорації плівки та внесення насіння в утворений отвір; забивання та забруднення висаджуючих стержнів при контакті з ґрунтом; ненадійність використання без ретельної підготовки ґрунту. Запропонований пристрій вирішує задачу спрощення конструкції та підвищення надійності використання при посіві під вологорозчинну плівку, а також без неї, безпосередньо у ґрунт. Вказана задача вирішується тим, що в запропонованому пристрої на притискуючий валик, закріплений до рами пристрою, встановлено кривошип з виступом, а перфоруючий елемент поєднано з висаджуючим стержнем та встановлено на кулісі. Причому перфоруючий елемент виконано розсувним. На фіг. 1 зображений загальний вигляд пристрою, а на фіг. 2 зображено проекцію пристрою. Запропонований пристрій для перфораційного посіву включає раму пристрою 1, дозатор насіння 2, насіннєпровід 3, кулісу 4, перфоруючий елемент, поєднаний з висаджуючим стержнем 5, кривошип 6 з виступом 7, притискуючий валик 8. Запропонований пристрій працює таким чином: при обертанні притискуючого валика 8 обертається також, кривошип 6 з виступом 7, який надає коливального руху кулісі 4, на якій закріплено перфоруючий елемент, поєднаний з висаджуючим стержнем 5. В верхньому положенні перфоруючого елемента, поєднаного з висаджуючим стержнем 5, із дозатора 2 через насіннєпровід 3 в нього подається насінина. При подальшому русі куліси 4 вниз перфоруючий елемент, поєднаний з висаджуючим стержнем 5, входить в ґрунт, завдяки виступу 7 кривошипа 6 розсувається і насінина випадає в утворене заглиблення. Запропонований пристрій для перфораційного посіву зберігає властивості прототипу тому, що забезпечує висів насіння під плівку, а також в ґрунт, при цьому наявність притискуючого валика, закріпленого до рами пристрою з встановленим кривошипом з виступом, та перфоруючого елемента, поєднаного з висаджуючим стержнем та встановленого на кулісі, який виконано розсувним, дозволило вирішити поставлену задачу. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 40 Пристрій для перфораційного посіву, що включає притискуючий валик, закріплений до рами пристрою, на якому встановлено систему перфоруючих елементів з шарнірно з'єднаними висаджуючими стержнями, який відрізняється тим, що на притискуючий валик, закріплений до рами пристрою, встановлено кривошип з виступом, а перфоруючий елемент виконано розсувним, поєднано з висаджуючим стержнем та встановлено на кулісі. 1 UA 92048 U Комп’ютерна верстка С. Чулій Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
