Електричний вимірювач вологості повітря

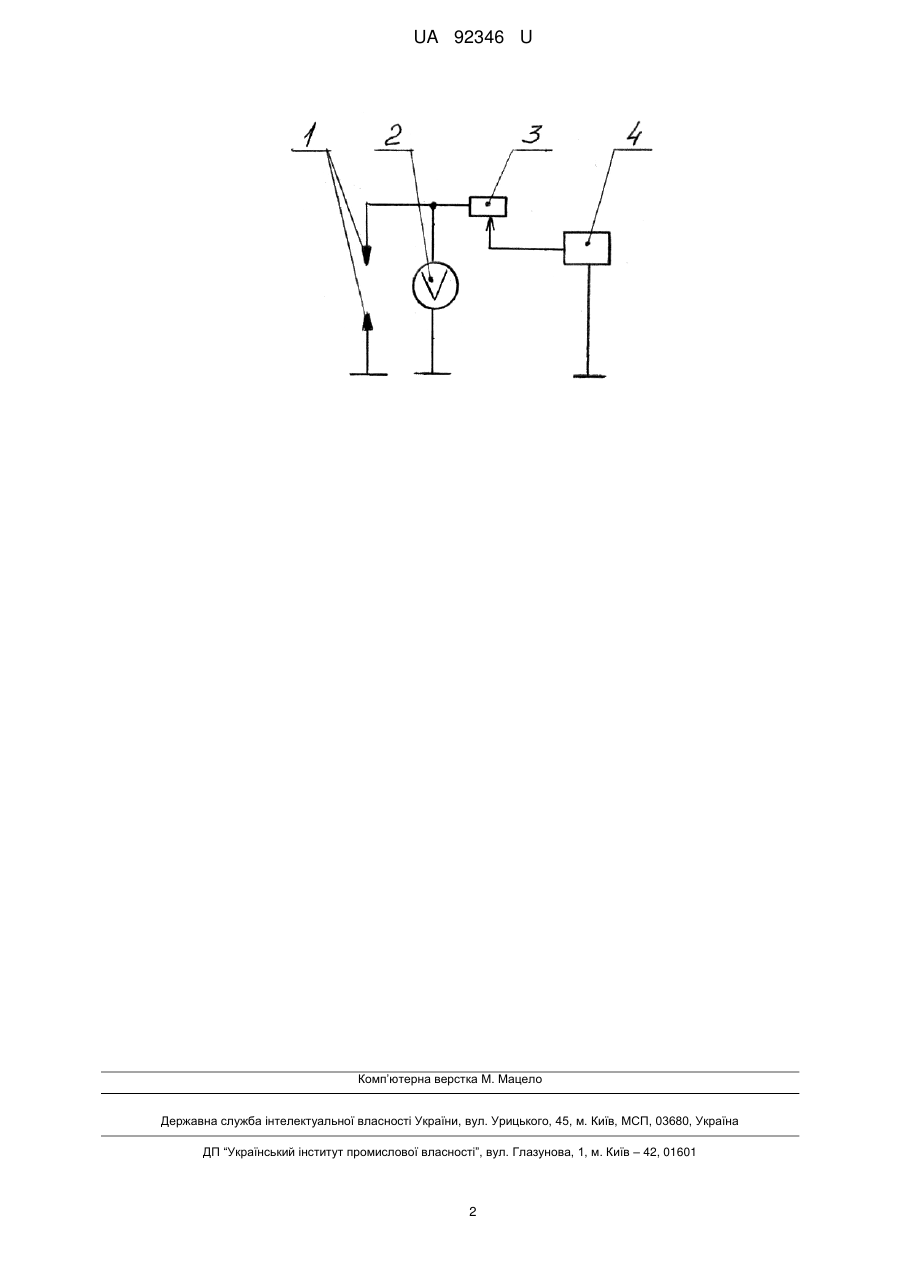

Реферат: Електричний вимірювач вологості повітря складається з двох стрижньових електродів, RCланцюга, джерела живлення та регістратора. Як регістратор використано вольтметр, встановлений в ланцюгу RC замість конденсатора, а резистор R встановлено змінного опору. UA 92346 U (54) ЕЛЕКТРИЧНИЙ ВИМІРЮВАЧ ВОЛОГОСТІ ПОВІТРЯ UA 92346 U UA 92346 U 5 10 15 20 25 Корисна модель належить до приладів контролю параметрів навколишнього середовища, зокрема для визначення вологості повітря. Відомий прилад для вимірювання вологості повітря - психрометр, принцип дії якого заснований на різниці свідчень сухого і змоченого термометрів залежно від вологості навколишнього повітря. Найбільш відомими психрометрами такої дії є психрометр Августа та психрометр Ассмана (див. http://www.medical-enc.ru/15/psychrometer.shtml). Недоліком цього приладу є відсутність наочності, необхідність використання психрометричної таблиці, інерційність. Найбільш близьким до пропонованого є "Пристрій для виміру вологості повітря" (див. А.С. СССР №1697032 А1), який складається з двох стрижньових електродів, RC - ланцюга, джерела живлення та регістратора. Недоліком цього пристрою є принцип визначення вологості повітря шляхом підрахунку кількості пробоїв повітря регістратором, що ускладнює конструкцію та збільшує час виконання вимірів. Запропонований "Електричний вимірювач вологості повітря" вирішує задачу спрощення конструкції та скорочує час отримання результатів вимірювання. Вказана задача вирішується тим, що у відомому Пристрої для виміру вологості повітря, який складається з двох стрижньових електродів, RC-ланцюга, джерела живлення та регістратора, як регістратор використано вольтметр, встановлений в ланцюгу RC замість конденсатора, а резистор R встановлено змінного опору. На кресленні показана принципова схема електричного вимірювача вологості повітря. Електричний вимірювач вологості повітря складається з двох стрижньових електродів 1, вольтметра 2, резистора змінного опору 3 та джерела живлення 4. Електричний вимірювач вологості повітря працює наступним чином. Відомо, що вираження для пробійної напруги між електродами описується наступною формулою: Uпр  a 30 35 40 45   , db d 0 0 де Uпр - пробійна напруга;  - щільність повітря; 0 - щільність повітря при тиску 760 мм рт.ст. і температурі 20 °C; d - відстань між електродами; a, b - постійні коефіцієнти, величина яких залежить від вологості повітря. При проведенні виміру вологості повітря, за допомогою резистора змінного опору 3 напруга з джерела живлення 4 на двох стрижньових електродах 1 збільшується до виникнення пробою повітря. Величина напруги що викликає пробій повітря вказується на вольтметрі 2, шкала якого проградуйована у відповідних одиницях величини вологості. Запропонований електричний вимірювач вологості повітря зберігає властивості найближчого аналога тому що забезпечує вимірювання вологості повітря. При цьому наявність вольтметра як регістратора, встановленого замість конденсатора та встановлення резистора змінного опору дозволило вирішити поставлену задачу. ФОРМУЛА КОРИСНОЇ МОДЕЛІ Електричний вимірювач вологості повітря, що складається з двох стрижньових електродів, RCланцюга, джерела живлення та регістратора, який відрізняється тим, що як регістратор використано вольтметр, встановлений в ланцюгу RC, а резистор R встановлено змінного опору. 1 UA 92346 U Комп’ютерна верстка М. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
