Номер патенту: 92376

Опубліковано: 11.08.2014

Автор: Чепіль Андрій Олександрович

Завантажити PDF файл.

Формула / Реферат

1. Радіатор електричний, який містить корпус-випромінювач, теплоносій, нагрівач та перемикач потужності, де теплоносій та нагрівач об'єднані в одну металокерамічну структуру, який відрізняється тим, що радіатор містить додатковий нагрівач та додатковий теплоносій, терморегулятор, обидва нагрівачі та обидва теплоносії розміщені паралельно один одному, причому один з теплоносіїв розміщено між нагрівачами, а інший між нагрівачем та корпусом-випромінювачем.

2. Радіатор електричний за п. 1, який відрізняється тим, що теплоносій виконано з гофрованої сталі.

Текст

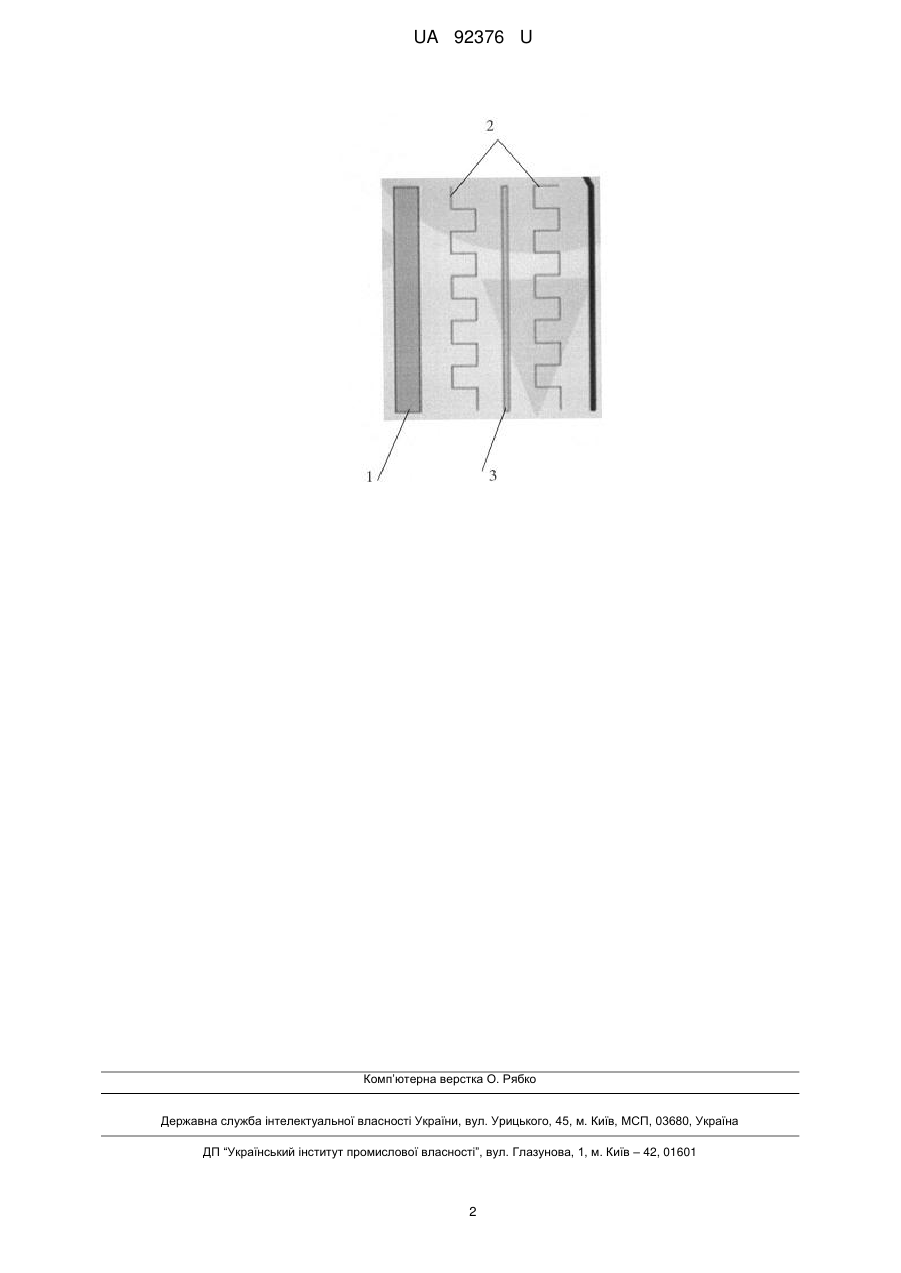

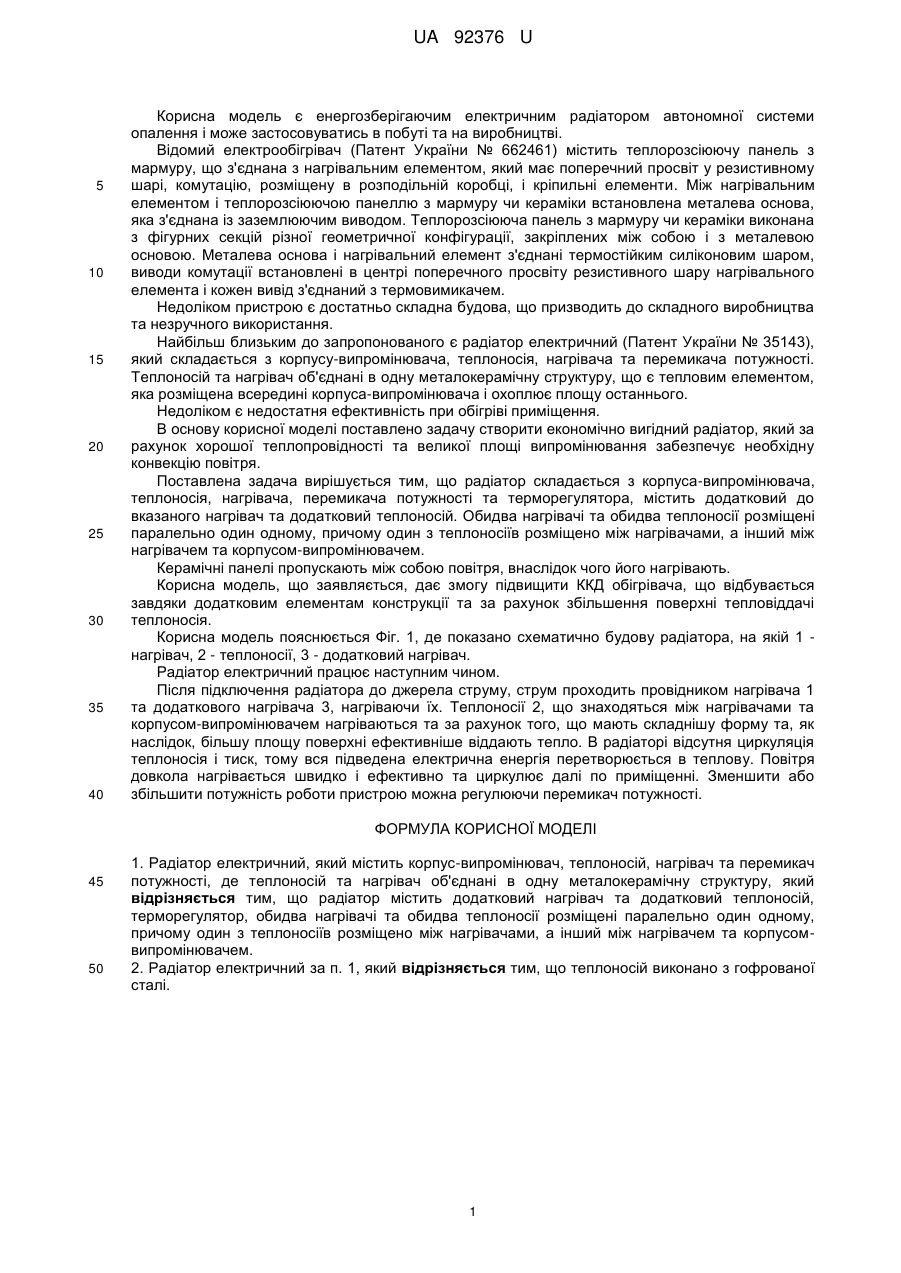

Реферат: Радіатор електричний містить корпус-випромінювач, теплоносій, нагрівач та перемикач потужності, де теплоносій та нагрівач об'єднані в одну металокерамічну структуру. Радіатор містить додатковий нагрівач та додатковий теплоносій, терморегулятор, обидва нагрівачі та обидва теплоносії розміщені паралельно один одному. Один з теплоносіїв розміщено між нагрівачами, а інший між нагрівачем та корпусом-випромінювачем. UA 92376 U (54) РАДІАТОР ЕЛЕКТРИЧНИЙ UA 92376 U UA 92376 U 5 10 15 20 25 30 35 40 Корисна модель є енергозберігаючим електричним радіатором автономної системи опалення і може застосовуватись в побуті та на виробництві. Відомий електрообігрівач (Патент України № 662461) містить теплорозсіюючу панель з мармуру, що з'єднана з нагрівальним елементом, який має поперечний просвіт у резистивному шарі, комутацію, розміщену в розподільній коробці, і кріпильні елементи. Між нагрівальним елементом і теплорозсіюючою панеллю з мармуру чи кераміки встановлена металева основа, яка з'єднана із заземлюючим виводом. Теплорозсіююча панель з мармуру чи кераміки виконана з фігурних секцій різної геометричної конфігурації, закріплених між собою і з металевою основою. Металева основа і нагрівальний елемент з'єднані термостійким силіконовим шаром, виводи комутації встановлені в центрі поперечного просвіту резистивного шару нагрівального елемента і кожен вивід з'єднаний з термовимикачем. Недоліком пристрою є достатньо складна будова, що призводить до складного виробництва та незручного використання. Найбільш близьким до запропонованого є радіатор електричний (Патент України № 35143), який складається з корпусу-випромінювача, теплоносія, нагрівача та перемикача потужності. Теплоносій та нагрівач об'єднані в одну металокерамічну структуру, що є тепловим елементом, яка розміщена всередині корпуса-випромінювача і охоплює площу останнього. Недоліком є недостатня ефективність при обігріві приміщення. В основу корисної моделі поставлено задачу створити економічно вигідний радіатор, який за рахунок хорошої теплопровідності та великої площі випромінювання забезпечує необхідну конвекцію повітря. Поставлена задача вирішується тим, що радіатор складається з корпуса-випромінювача, теплоносія, нагрівача, перемикача потужності та терморегулятора, містить додатковий до вказаного нагрівач та додатковий теплоносій. Обидва нагрівачі та обидва теплоносії розміщені паралельно один одному, причому один з теплоносіїв розміщено між нагрівачами, а інший між нагрівачем та корпусом-випромінювачем. Керамічні панелі пропускають між собою повітря, внаслідок чого його нагрівають. Корисна модель, що заявляється, дає змогу підвищити ККД обігрівача, що відбувається завдяки додатковим елементам конструкції та за рахунок збільшення поверхні тепловіддачі теплоносія. Корисна модель пояснюється Фіг. 1, де показано схематично будову радіатора, на якій 1 нагрівач, 2 - теплоносії, 3 - додатковий нагрівач. Радіатор електричний працює наступним чином. Після підключення радіатора до джерела струму, струм проходить провідником нагрівача 1 та додаткового нагрівача 3, нагріваючи їх. Теплоносії 2, що знаходяться між нагрівачами та корпусом-випромінювачем нагріваються та за рахунок того, що мають складнішу форму та, як наслідок, більшу площу поверхні ефективніше віддають тепло. В радіаторі відсутня циркуляція теплоносія і тиск, тому вся підведена електрична енергія перетворюється в теплову. Повітря довкола нагрівається швидко і ефективно та циркулює далі по приміщенні. Зменшити або збільшити потужність роботи пристрою можна регулюючи перемикач потужності. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 50 1. Радіатор електричний, який містить корпус-випромінювач, теплоносій, нагрівач та перемикач потужності, де теплоносій та нагрівач об'єднані в одну металокерамічну структуру, який відрізняється тим, що радіатор містить додатковий нагрівач та додатковий теплоносій, терморегулятор, обидва нагрівачі та обидва теплоносії розміщені паралельно один одному, причому один з теплоносіїв розміщено між нагрівачами, а інший між нагрівачем та корпусомвипромінювачем. 2. Радіатор електричний за п. 1, який відрізняється тим, що теплоносій виконано з гофрованої сталі. 1 UA 92376 U Комп’ютерна верстка О. Рябко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2

Дивитися

Додаткова інформація

МПК / Мітки

МПК: F24H 3/04, H05B 6/00

Мітки: електричний, радіатор
