Пристрій для ароматизації корму

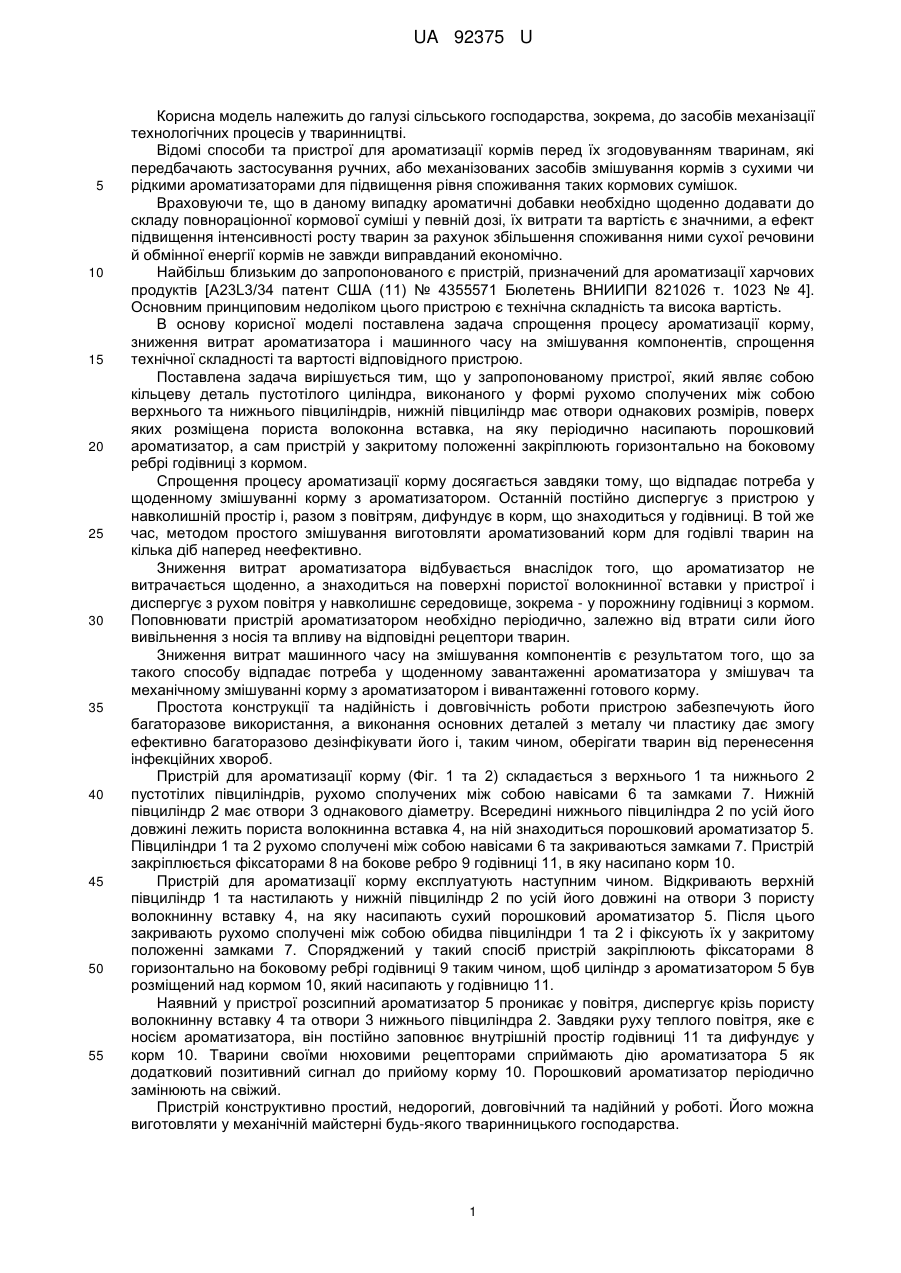

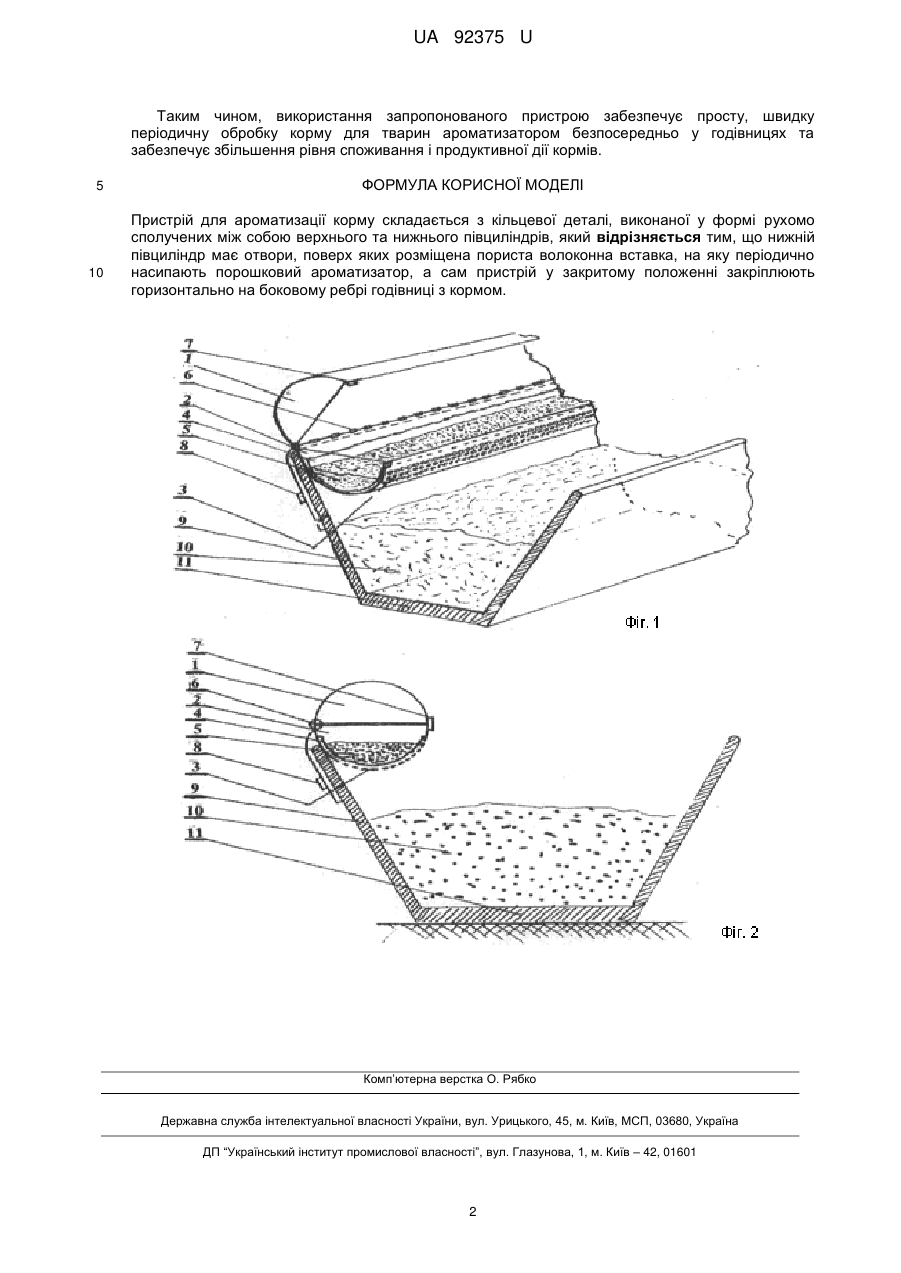

Реферат: Пристрій для ароматизації корму складається з кільцевої деталі, виконаної у формі рухомо сполучених між собою верхнього та нижнього півциліндрів. Нижній півциліндр має отвори, поверх яких розміщена пориста волоконна вставка, на яку періодично насипають порошковий ароматизатор, а сам пристрій у закритому положенні закріплюють горизонтально на боковому ребрі годівниці з кормом. UA 92375 U (54) ПРИСТРІЙ ДЛЯ АРОМАТИЗАЦІЇ КОРМУ UA 92375 U UA 92375 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до галузі сільського господарства, зокрема, до засобів механізації технологічних процесів у тваринництві. Відомі способи та пристрої для ароматизації кормів перед їх згодовуванням тваринам, які передбачають застосування ручних, або механізованих засобів змішування кормів з сухими чи рідкими ароматизаторами для підвищення рівня споживання таких кормових сумішок. Враховуючи те, що в даному випадку ароматичні добавки необхідно щоденно додавати до складу повнораціонної кормової суміші у певній дозі, їх витрати та вартість є значними, а ефект підвищення інтенсивності росту тварин за рахунок збільшення споживання ними сухої речовини й обмінної енергії кормів не завжди виправданий економічно. Найбільш близьким до запропонованого є пристрій, призначений для ароматизації харчових продуктів [А23L3/34 патент США (11) № 4355571 Бюлетень ВНИИПИ 821026 т. 1023 № 4]. Основним принциповим недоліком цього пристрою є технічна складність та висока вартість. В основу корисної моделі поставлена задача спрощення процесу ароматизації корму, зниження витрат ароматизатора і машинного часу на змішування компонентів, спрощення технічної складності та вартості відповідного пристрою. Поставлена задача вирішується тим, що у запропонованому пристрої, який являє собою кільцеву деталь пустотілого циліндра, виконаного у формі рухомо сполучених між собою верхнього та нижнього півциліндрів, нижній півциліндр має отвори однакових розмірів, поверх яких розміщена пориста волоконна вставка, на яку періодично насипають порошковий ароматизатор, а сам пристрій у закритому положенні закріплюють горизонтально на боковому ребрі годівниці з кормом. Спрощення процесу ароматизації корму досягається завдяки тому, що відпадає потреба у щоденному змішуванні корму з ароматизатором. Останній постійно диспергує з пристрою у навколишній простір і, разом з повітрям, дифундує в корм, що знаходиться у годівниці. В той же час, методом простого змішування виготовляти ароматизований корм для годівлі тварин на кілька діб наперед неефективно. Зниження витрат ароматизатора відбувається внаслідок того, що ароматизатор не витрачається щоденно, а знаходиться на поверхні пористої волокнинної вставки у пристрої і диспергує з рухом повітря у навколишнє середовище, зокрема - у порожнину годівниці з кормом. Поповнювати пристрій ароматизатором необхідно періодично, залежно від втрати сили його вивільнення з носія та впливу на відповідні рецептори тварин. Зниження витрат машинного часу на змішування компонентів є результатом того, що за такого способу відпадає потреба у щоденному завантаженні ароматизатора у змішувач та механічному змішуванні корму з ароматизатором і вивантаженні готового корму. Простота конструкції та надійність і довговічність роботи пристрою забезпечують його багаторазове використання, а виконання основних деталей з металу чи пластику дає змогу ефективно багаторазово дезінфікувати його і, таким чином, оберігати тварин від перенесення інфекційних хвороб. Пристрій для ароматизації корму (Фіг. 1 та 2) складається з верхнього 1 та нижнього 2 пустотілих півциліндрів, рухомо сполучених між собою навісами 6 та замками 7. Нижній півциліндр 2 має отвори 3 однакового діаметру. Всередині нижнього півциліндра 2 по усій його довжині лежить пориста волокнинна вставка 4, на ній знаходиться порошковий ароматизатор 5. Півциліндри 1 та 2 рухомо сполучені між собою навісами 6 та закриваються замками 7. Пристрій закріплюється фіксаторами 8 на бокове ребро 9 годівниці 11, в яку насипано корм 10. Пристрій для ароматизації корму експлуатують наступним чином. Відкривають верхній півциліндр 1 та настилають у нижній півциліндр 2 по усій його довжині на отвори 3 пористу волокнинну вставку 4, на яку насипають сухий порошковий ароматизатор 5. Після цього закривають рухомо сполучені між собою обидва півциліндри 1 та 2 і фіксують їх у закритому положенні замками 7. Споряджений у такий спосіб пристрій закріплюють фіксаторами 8 горизонтально на боковому ребрі годівниці 9 таким чином, щоб циліндр з ароматизатором 5 був розміщений над кормом 10, який насипають у годівницю 11. Наявний у пристрої розсипний ароматизатор 5 проникає у повітря, диспергує крізь пористу волокнинну вставку 4 та отвори 3 нижнього півциліндра 2. Завдяки руху теплого повітря, яке є носієм ароматизатора, він постійно заповнює внутрішній простір годівниці 11 та дифундує у корм 10. Тварини своїми нюховими рецепторами сприймають дію ароматизатора 5 як додатковий позитивний сигнал до прийому корму 10. Порошковий ароматизатор періодично замінюють на свіжий. Пристрій конструктивно простий, недорогий, довговічний та надійний у роботі. Його можна виготовляти у механічній майстерні будь-якого тваринницького господарства. 1 UA 92375 U Таким чином, використання запропонованого пристрою забезпечує просту, швидку періодичну обробку корму для тварин ароматизатором безпосередньо у годівницях та забезпечує збільшення рівня споживання і продуктивної дії кормів. 5 10 ФОРМУЛА КОРИСНОЇ МОДЕЛІ Пристрій для ароматизації корму складається з кільцевої деталі, виконаної у формі рухомо сполучених між собою верхнього та нижнього півциліндрів, який відрізняється тим, що нижній півциліндр має отвори, поверх яких розміщена пориста волоконна вставка, на яку періодично насипають порошковий ароматизатор, а сам пристрій у закритому положенні закріплюють горизонтально на боковому ребрі годівниці з кормом. Комп’ютерна верстка О. Рябко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
