Масляний електричний нагрівач

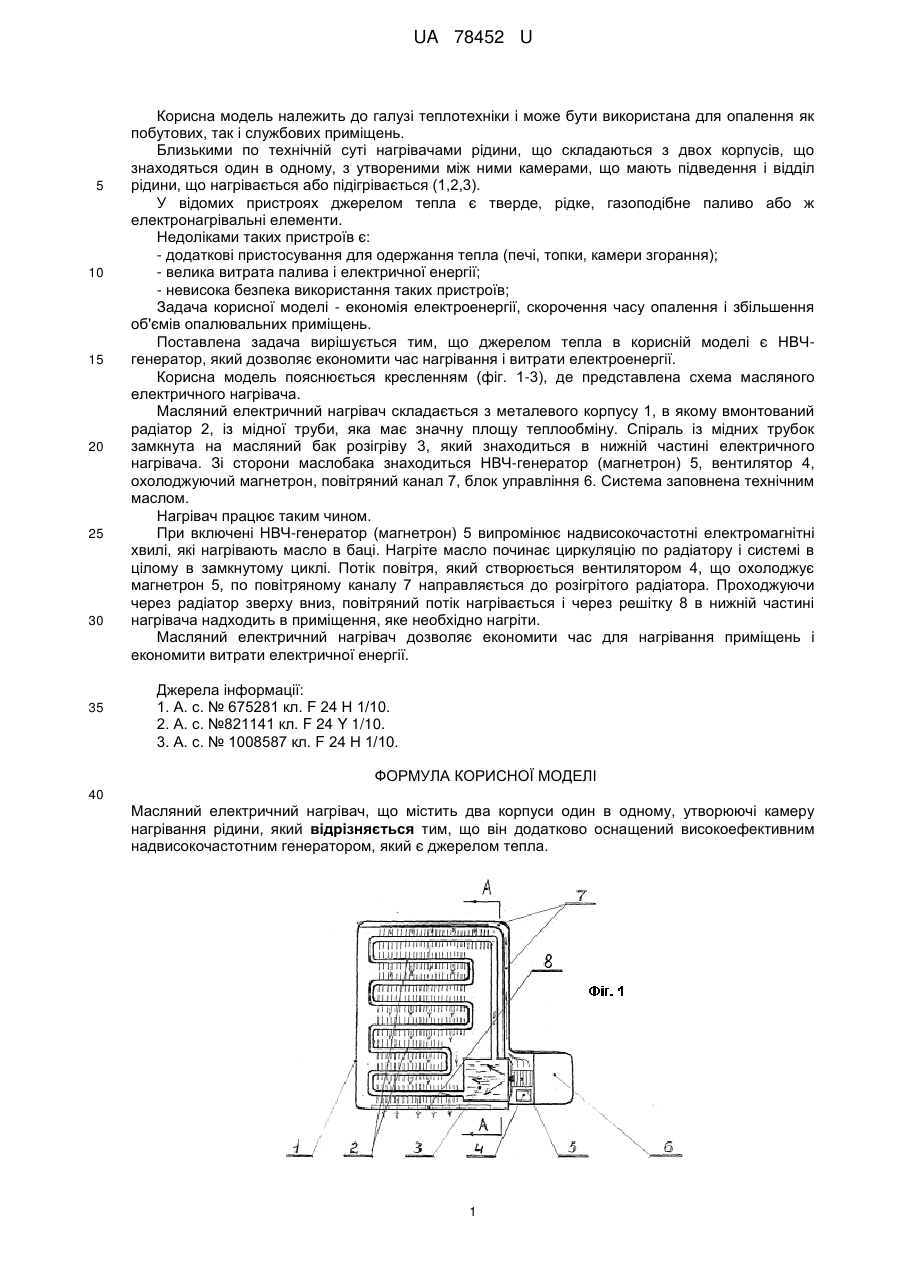

Реферат: Масляний електричний нагрівач містить два корпуси один в одному, утворюючі камеру нагрівання рідини. Додатково оcнащений високоефективним надвисокочастотним генератором, який є джерелом тепла. UA 78452 U (54) МАСЛЯНИЙ ЕЛЕКТРИЧНИЙ НАГРІВАЧ UA 78452 U UA 78452 U 5 10 15 20 25 30 35 Корисна модель належить до галузі теплотехніки і може бути використана для опалення як побутових, так і службових приміщень. Близькими по технічній суті нагрівачами рідини, що складаються з двох корпусів, що знаходяться один в одному, з утвореними між ними камерами, що мають підведення і відділ рідини, що нагрівається або підігрівається (1,2,3). У відомих пристроях джерелом тепла є тверде, рідке, газоподібне паливо або ж електронагрівальні елементи. Недоліками таких пристроїв є: - додаткові пристосування для одержання тепла (печі, топки, камери згорання); - велика витрата палива і електричної енергії; - невисока безпека використання таких пристроїв; Задача корисної моделі - економія електроенергії, скорочення часу опалення і збільшення об'ємів опалювальних приміщень. Поставлена задача вирішується тим, що джерелом тепла в корисній моделі є НВЧгенератор, який дозволяє економити час нагрівання і витрати електроенергії. Корисна модель пояснюється кресленням (фіг. 1-3), де представлена схема масляного електричного нагрівача. Масляний електричний нагрівач складається з металевого корпусу 1, в якому вмонтований радіатор 2, із мідної труби, яка має значну площу теплообміну. Спіраль із мідних трубок замкнута на масляний бак розігріву 3, який знаходиться в нижній частині електричного нагрівача. Зі сторони маслобака знаходиться НВЧ-генератор (магнетрон) 5, вентилятор 4, охолоджуючий магнетрон, повітряний канал 7, блок управління 6. Система заповнена технічним маслом. Нагрівач працює таким чином. При включені НВЧ-генератор (магнетрон) 5 випромінює надвисокочастотні електромагнітні хвилі, які нагрівають масло в баці. Нагріте масло починає циркуляцію по радіатору і системі в цілому в замкнутому циклі. Потік повітря, який створюється вентилятором 4, що охолоджує магнетрон 5, по повітряному каналу 7 направляється до розігрітого радіатора. Проходжуючи через радіатор зверху вниз, повітряний потік нагрівається і через решітку 8 в нижній частині нагрівача надходить в приміщення, яке необхідно нагріти. Масляний електричний нагрівач дозволяє економити час для нагрівання приміщень і економити витрати електричної енергії. Джерела інформації: 1. А. с. № 675281 кл. F 24 Н 1/10. 2. А. с. №821141 кл. F 24 Y 1/10. 3. А. с. № 1008587 кл. F 24 Н 1/10. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 40 Масляний електричний нагрівач, що містить два корпуси один в одному, утворюючі камеру нагрівання рідини, який відрізняється тим, що він додатково оcнащений високоефективним надвисокочастотним генератором, який є джерелом тепла. 1 UA 78452 U Комп’ютерна верстка І. Скворцова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
