Спосіб виготовлення експоната револьвера

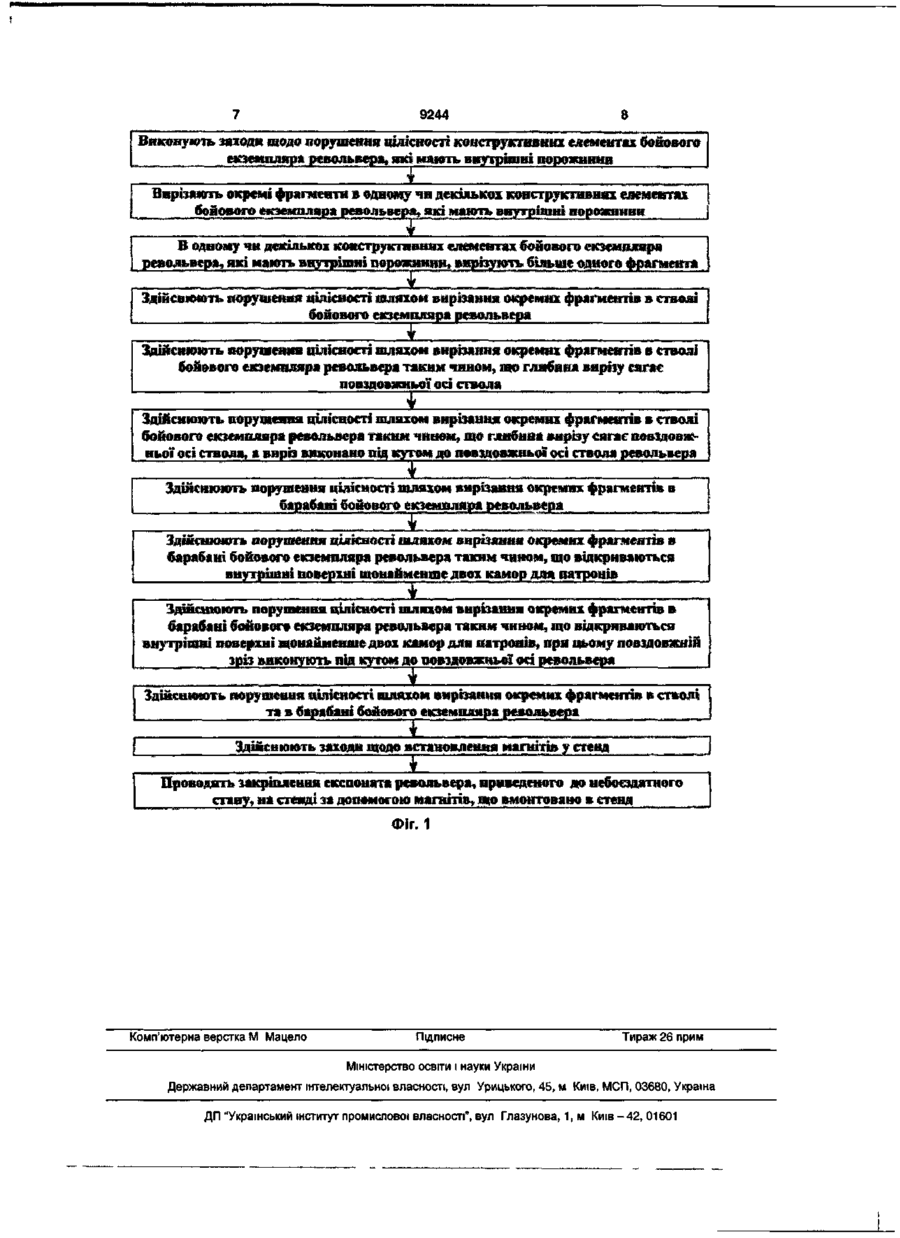

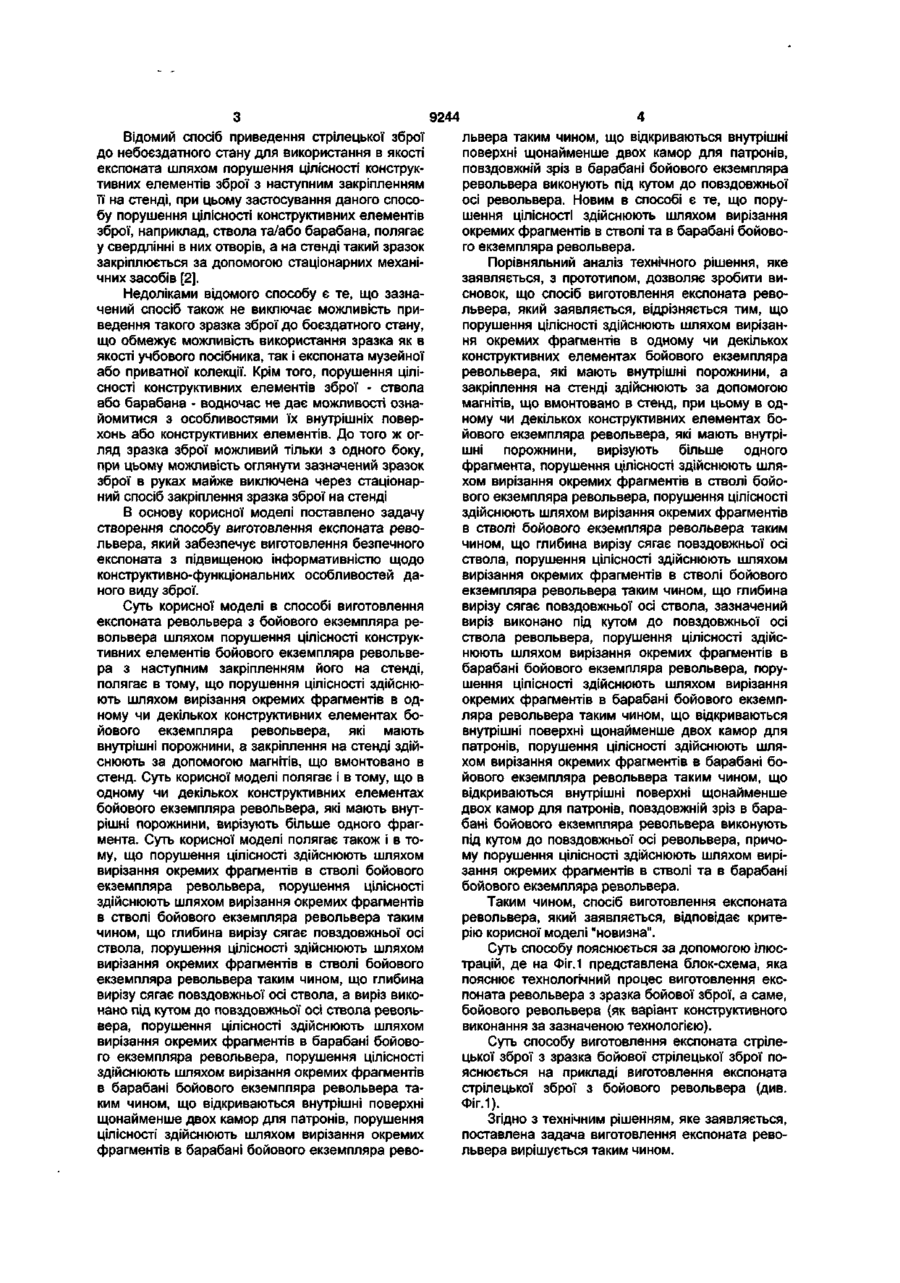

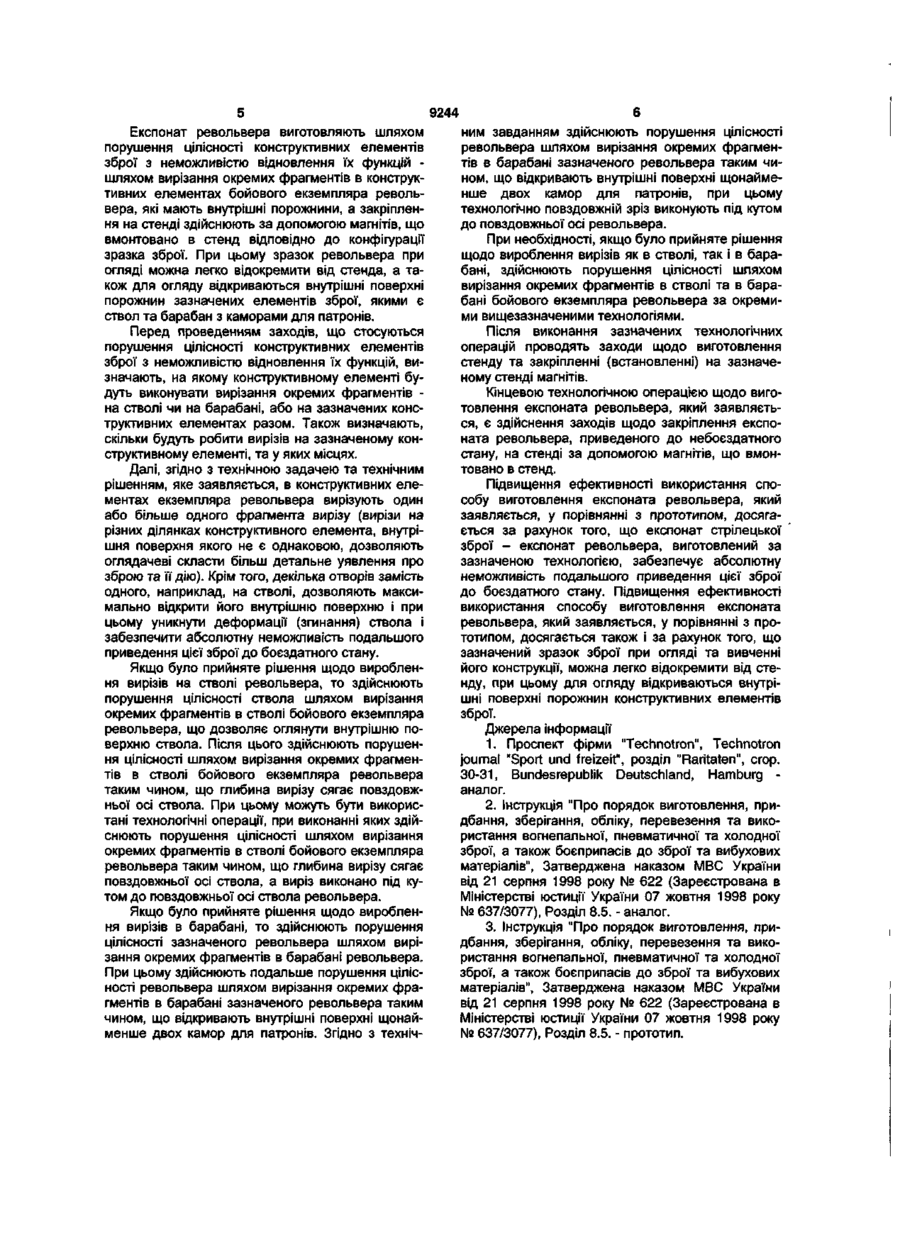

1 Спосіб виготовлення експоната револьвера з бойового екземпляра револьвера шляхом порушення ЦІЛІСНОСТІ конструктивних елементів бойового екземпляра револьвера з наступним закріпленням його на стенді, який відрізняється тим, що порушення ЦІЛІСНОСТІ здійснюють шляхом вирізання окремих фрагментів в одному чи декількох конструктивних елементах бойового екземпляра револьвера, які мають внутрішні порожнини, а закріплення на стенді здійснюють за допомогою магнітів, які вмонтовано в стенд 2 Спосіб за п 1, який відрізняється тим, що в одному чи декількох конструктивних елементах бойового екземпляра револьвера, які мають внутрішні порожнини, вирізують більше одного фрагмента 3 Спосіб за пп 1-2, який відрізняється тим, що порушення ЦІЛІСНОСТІ здійснюють шляхом вирізання окремих фрагментів в стволі бойового екземпляра револьвера 4 Спосіб за пп 1-3, який відрізняється тим, що порушення ЦІЛІСНОСТІ здійснюють шляхом вирізання окремих фрагментів в стволі бойового екземпляра револьвера таким чином, що глибина вирізу сягає повздовжньої осі ствола 5 Спосіб за пп 1-4, який відрізняється тим, що порушення ЦІЛІСНОСТІ здійснюють шляхом вирізання окремих фрагментів в стволі бойового екземпляра револьвера таким чином, що глибина вирізу сягає повздовжньої осі ствола, а виріз виконано під кутом до повздовжньої осі ствола револьвера 6 Спосіб за пп 1-2, який відрізняється тим, що порушення ЦІЛІСНОСТІ здійснюють шляхом вирізання окремих фрагментів в барабані бойового екземпляра револьвера 7 Спосіб за пп 1-2, який відрізняється тим, що порушення ЦІЛІСНОСТІ здійснюють шляхом вирізання окремих фрагментів в барабані бойового екземпляра револьвера таким чином, що відкриваються внутрішні поверхні щонайменше двох камор для патронів 8 Спосіб за пп 1-2, який відрізняється тим, що порушення ЦІЛІСНОСТІ здійснюють шляхом вирізання окремих фрагментів в барабані бойового екземпляра револьвера таким чином, що відкриваються внутрішні поверхні щонайменше двох камор для патронів, при цьому повздовжній зріз виконано під кутом до повздовжньої осі револьвера 9 Спосіб за пп 1-2, який відрізняється тим, що порушення ЦІЛІСНОСТІ здійснюють шляхом вирізання окремих фрагментів в стволі та в барабані бойового екземпляра револьвера. Корисна модель відноситься до галузі озброєння, зокрема, до способів приведення окремих екземплярів стрілецької зброї до небоєздатного стану, а саме, до способів виготовлення експонатів стрілецької зброї з бойових револьверів Відомий спосіб приведення стрілецької зброї до небоєздатного стану шляхом порушення функцій конструктивних елементів зброї, яку потім перетворюють в експонат шляхом встановлення на оглядовому МІСЦІ, при цьому порушення функцій конструктивних елементів зброї полягає у жорсткій фіксації між собою рухомих та нерухомих конструктивних елементів револьвера - барабана до рами шляхом, наприклад, зварювання [1] Недоліками відомого способу є те, що зазначений спосіб передусім не виключає можливість приведення такого зразка зброї знов до боєздатного стану, оскільки усунути зазначені механічні ушкодження, завдані зварюванням, дуже легко У той же час операція зварювання негативно відображується на зовнішньому вигляді зразка зброї, що знижує ЦІННІСТЬ експоната в цілому CM о> 9244 Відомий спосіб приведення стрілецької зброї до небоєздатного стану для використання в якості експоната шляхом порушення цілісності конструктивних елементів зброї з наступним закріпленням її на стенді, при цьому застосування даного способу порушення цілісності конструктивних елементів зброї, наприклад, ствола та/або барабана, полягає у свердлінні в них отворів, а на стенді такий зразок закріплюється за допомогою стаціонарних механічних засобів [2]. Недоліками відомого способу є те, що зазначений спосіб також не виключає можливість приведення такого зразка зброї до боєздатного стану, що обмежує можливість використання зразка як в якості учбового посібника, так і експоната музейної або приватної колекції. Крім того, порушення цілісності конструктивних елементів зброї - ствола або барабана - водночас не дає можливості ознайомитися з особливостями їх внутрішніх поверхонь або конструктивних елементів. До того ж огляд зразка зброї можливий тільки з одного боку, при цьому можливість оглянути зазначений зразок зброї в руках майже виключена через стаціонарний спосіб закріплення зразка зброї на стенді В основу корисної моделі поставлено задачу створення способу виготовлення експоната револьвера, який забезпечує виготовлення безпечного експоната з підвищеною інформативністю щодо конструктивно-функціональних особливостей даного виду зброї. Суть корисної моделі в способі виготовлення експоната револьвера з бойового екземпляра револьвера шляхом порушення цілісності конструктивних елементів бойового екземпляра револьвера з наступним закріпленням його на стенді, полягає в тому, що порушення цілісності здійснюють шляхом вирізання окремих фрагментів в одному чи декількох конструктивних елементах бойового екземпляра револьвера, які мають внутрішні порожнини, а закріплення на стенді здійснюють за допомогою магнітів, що вмонтовано в стенд. Суть корисної моделі полягає і в тому, що в одному чи декількох конструктивних елементах бойового екземпляра револьвера, які мають внутрішні порожнини, вирізують більше одного фрагмента. Суть корисної моделі полягає також і в тому, що порушення цілісності здійснюють шляхом вирізання окремих фрагментів в стволі бойового екземпляра револьвера, порушення цілісності здійснюють шляхом вирізання окремих фрагментів в стволі бойового екземпляра револьвера таким чином, що глибина вирізу сягає повздовжньої осі ствола, порушення цілісності здійснюють шляхом вирізання окремих фрагментів в стволі бойового екземпляра револьвера таким чином, що глибина вирізу сягає повздовжньої осі ствола, а виріз виконано під кутом до повздовжньої осі ствола револьвера, порушення цілісності здійснюють шляхом вирізання окремих фрагментів в барабані бойового екземпляра револьвера, порушення цілісності здійснюють шляхом вирізання окремих фрагментів в барабані бойового екземпляра револьвера таким чином, що відкриваються внутрішні поверхні щонайменше двох камор для патронів, порушення цілісності здійснюють шляхом вирізання окремих фрагментів в барабані бойового екземпляра рево львера таким чином, що відкриваються внутрішні поверхні щонайменше двох камор для патронів, повздовжній зріз в барабані бойового екземпляра револьвера виконують під кутом до повздовжньої осі револьвера. Новим в способі є те, що порушення цілісності здійснюють шляхом вирізання окремих фрагментів в стволі та в барабані бойового екземпляра револьвера. Порівняльний аналіз технічного рішення, яке заявляється, з прототипом, дозволяє зробити висновок, що спосіб виготовлення експоната револьвера, який заявляється, відрізняється тим, що порушення цілісності здійснюють шляхом вирізання окремих фрагментів в одному чи декількох конструктивних елементах бойового екземпляра револьвера, які мають внутрішні порожнини, а закріплення на стенді здійснюють за допомогою магнітів, що вмонтовано в стенд, при цьому в одному чи декількох конструктивних елементах бойового екземпляра револьвера, які мають внутрішні порожнини, вирізують більше одного фрагмента, порушення цілісності здійснюють шляхом вирізання окремих фрагментів в стволі бойового екземпляра револьвера, порушення цілісності здійснюють шляхом вирізання окремих фрагментів в стволі бойового екземпляра револьвера таким чином, що глибина вирізу сягає повздовжньої осі ствола, порушення цілісності здійснюють шляхом вирізання окремих фрагментів в стволі бойового екземпляра револьвера таким чином, що глибина вирізу сягає повздовжньої осі ствола, зазначений виріз виконано під кутом до повздовжньої осі ствола револьвера, порушення цілісності здійснюють шляхом вирізання окремих фрагментів в барабані бойового екземпляра револьвера, порушення цілісності здійснюють шляхом вирізання окремих фрагментів в барабані бойового екземпляра револьвера таким чином, що відкриваються внутрішні поверхні щонайменше двох камор для патронів, порушення цілісності здійснюють шляхом вирізання окремих фрагментів в барабані бойового екземпляра револьвера таким чином, що відкриваються внутрішні поверхні щонайменше двох камор для патронів, повздовжній зріз в барабані бойового екземпляра револьвера виконують під кутом до повздовжньої осі револьвера, причому порушення цілісності здійснюють шляхом вирізання окремих фрагментів в стволі та в барабані бойового екземпляра револьвера. Таким чином, спосіб виготовлення експоната револьвера, який заявляється, відповідає критерію корисної моделі "новизна". Суть способу пояснюється за допомогою ілюстрацій, де на Фіг.1 представлена блок-схема, яка пояснює технологічний процес виготовлення експоната револьвера з зразка бойової зброї, а саме, бойового револьвера (як варіант конструктивного виконання за зазначеною технологією). Суть способу виготовлення експоната стрілецької зброї з зразка бойової стрілецької зброї пояснюється на прикладі виготовлення експоната стрілецької зброї з бойового револьвера (див. Фіг.1). Згідно з технічним рішенням, яке заявляється, поставлена задача виготовлення експоната револьвера вирішується таким чином. 9244 Експонат револьвера виготовляють шляхом порушення цілісності конструктивних елементів зброї з неможливістю відновлення їх функцій шляхом вирізання окремих фрагментів в конструктивних елементах бойового екземпляра револьвера, які мають внутрішні порожнини, а закріплення на стенді здійснюють за допомогою магнітів, що вмонтовано в стенд відповідно до конфігурації зразка зброї. При цьому зразок револьвера при огляді можна легко відокремити від стенда, а також для огляду відкриваються внутрішні поверхні порожнин зазначених елементів зброї, якими є ствол та барабан з каморами для патронів. Перед проведенням заходів, що стосуються порушення цілісності конструктивних елементів зброї з неможливістю відновлення їх функцій, визначають, на якому конструктивному елементі будуть виконувати вирізання окремих фрагментів на стволі чи на барабані, або на зазначених конструктивних елементах разом. Також визначають, скільки будуть робити вирізів на зазначеному конструктивному елементі, та у яких місцях. Далі, згідно з технічною задачею та технічним рішенням, яке заявляється, в конструктивних елементах екземпляра револьвера вирізують один або більше одного фрагмента вирізу (вирізи на різних ділянках конструктивного елемента, внутрішня поверхня якого не є однаковою, дозволяють оглядачеві скласти більш детальне уявлення про зброю та її дію). Крім того, декілька отворів замість одного, наприклад, на стволі, дозволяють максимально відкрити його внутрішню поверхню і при цьому уникнути деформації (згинання) ствола і забезпечити абсолютну неможливість подальшого приведення цієї зброї до боєздатного стану. Якщо було прийняте рішення щодо вироблення вирізів на стволі револьвера, то здійснюють порушення цілісності ствола шляхом вирізання окремих фрагментів в стволі бойового екземпляра револьвера, що дозволяє оглянути внутрішню поверхню ствола. Після цього здійснюють порушення цілісності шляхом вирізання окремих фрагментів в стволі бойового екземпляра револьвера таким чином, що глибина вирізу сягає повздовжньої осі ствола. При цьому можуть бути використані технологічні операції, при виконанні яких здійснюють порушення цілісності шляхом вирізання окремих фрагментів в стволі бойового екземпляра револьвера таким чином, що глибина вирізу сягає повздовжньої осі ствола, а виріз виконано під кутом до повздовжньої осі ствола револьвера. Якщо було прийняте рішення щодо вироблення вирізів в барабані, то здійснюють порушення цілісності зазначеного револьвера шляхом вирізання окремих фрагментів в барабані револьвера. При цьому здійснюють подальше порушення цілісності револьвера шляхом вирізання окремих фрагментів в барабані зазначеного револьвера таким чином, що відкривають внутрішні поверхні щонайменше двох камор для патронів. Згідно з техніч ним завданням здійснюють порушення ЦІЛІСНОСТІ револьвера шляхом вирізання окремих фрагментів в барабані зазначеного револьвера таким чином, що відкривають внутрішні поверхні щонайменше двох камор для патронів, при цьому технологічно повздовжній зріз виконують під кутом до повздовжньої осі револьвера. При необхідності, якщо було прийняте рішення щодо вироблення вирізів як в стволі, так і в барабані, здійснюють порушення цілісності шляхом вирізання окремих фрагментів в стволі та в барабані бойового екземпляра револьвера за окремими вищезазначеними технологіями. Після виконання зазначених технологічних операцій проводять заходи щодо виготовлення стенду та закріпленні (встановленні) на зазначеному стенді магнітів. Кінцевою технологічною операцією щодо виготовлення експоната револьвера, який заявляється, є здійснення заходів щодо закріплення експоната револьвера, приведеного до небоєздатного стану, на стенді за допомогою магнітів, що вмонтовано в стенд. Підвищення ефективності використання способу виготовлення експоната револьвера, який заявляється, у порівнянні з прототипом, досягається за рахунок того, що експонат стрілецької зброї - експонат револьвера, виготовлений за зазначеною технологією, забезпечує абсолютну неможливість подальшого приведення цієї зброї до боєздатного стану. Підвищення ефективності використання способу виготовлення експоната револьвера, який заявляється, у порівнянні з прототипом, досягається також і за рахунок того, що зазначений зразок зброї при огляді та вивченні його конструкції, можна легко відокремити від стенду, при цьому для огляду відкриваються внутрішні поверхні порожнин конструктивних елементів зброї. Джерела інформації 1. Проспект фірми "Technotron", Technotron journal "Sport und freizeit", розділ "Raritaten", crop. 30-31, Bundesrepublik Deutschland, Hamburg аналог. 2. Інструкція "Про порядок виготовлення, придбання, зберігання, обліку, перевезення та використання вогнепальної, пневматичної та холодної зброї, а також боєприпасів до зброї та вибухових матеріалів", Затверджена наказом МВС України від 21 серпня 1998 року № 622 (Зареєстрована в Міністерстві юстиції України 07 жовтня 1998 року № 637/3077), Розділ 8.5. - аналог. 3. Інструкція "Про порядок виготовлення, придбання, зберігання, обліку, перевезення та використання вогнепальної, пневматичної та холодної зброї, а також боєприпасів до зброї та вибухових матеріалів", Затверджена наказом МВС України від 21 серпня 1998 року № 622 (Зареєстрована в Міністерстві юстиції України 07 жовтня 1998 року № 637/3077), Розділ 8.5. - прототип. 7 9244 8 В и к о н у ю т ь ЗШХОД» ЩЩ0 ПОрушеПНЯ ЦІЛІСНОСТІ КОНСГруКГШВКНЇ СЛеШНТаХ боЙОВОГО екземпляри револьвера, цієї миють внутрішні порожнини £ Внр Ьянлгь окремі фрагменти в одному чи декількох конструїстнйнні елементах порожнини В одному чи декількох шшетруктгшннх елементах бойового екземшшря револьвера, які мають тіутрідіш порожнини, вирізують більше одного фрагмента Здійснюють порушення цілісності шляхом вирізання окремих фрагментів в стволі бойового екземпляра револьвера Здійснюють порушення цілісності шляхом янршшня окремих фрагменті» в стволі бойового екземпляра револьвера таким іином, що глибина вирізу сягає повздовжньої осі Здійснюють порушення цілісності шляхом вирізання окремих фрагментів в стволі бонового екземпляра револьвери ТИКНИ ЧИНОМ, ЩО глибина янрЬу сягає повздовжньої осі ствола, а вирЬ виконано пщ кутом до повздовжньої осі стволи реводьвера порушення цілісності шляхом вироання окремих фрагментів в барабані eQH Здштюютъ &&рутеымя цілісності тшаам вирішним окремих фрагментів в барабані бойового екземпляра револьвера таким чином, що відкриваються внутрішні новеріліі щонайменше дкох З.дшсиюизпь порушення ЦІЛІСНОСТІ шляхом вирізання окремих фрагментів ш барабані бойового екземпляра револьвера таким чином, що відкриваються внутрішні поверхні щонайменше двох камор для патроні», ори цьому повздовжній зріз виконують під кутом до повздовжньої od револьвера ЗДІЙСНІОШТЬ порушений цілісності шлихом вирізання окремих фраплентш в стволі та в барабані бонового еюемшшра револьвера Здійснюють заходи щодо встановлення магнітів у стенд Проводять закрівлешш експоната револьвер», приведеного до не§о€шатного стану, на стенді за допомогою магнггнущо »монтовано в стенд Фіг. 1 Комп'ютерна верстка М Мацело Підписне Тираж 26 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул Урицького, 45, м Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул Глазунова, 1, м Київ - 4 2 , 01601
