Пристрій для проведення імунохроматографічного аналізу на основі lateral flow технології

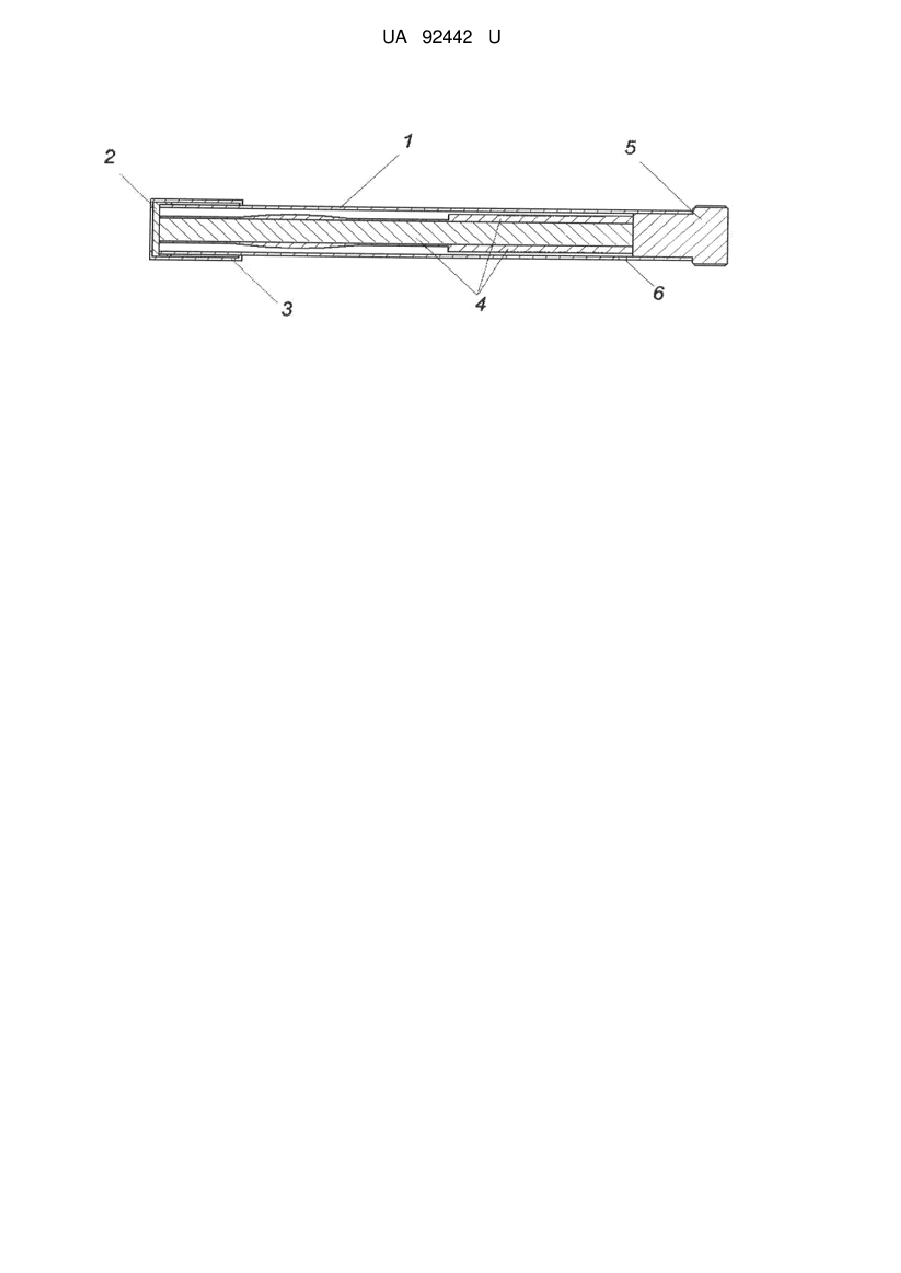

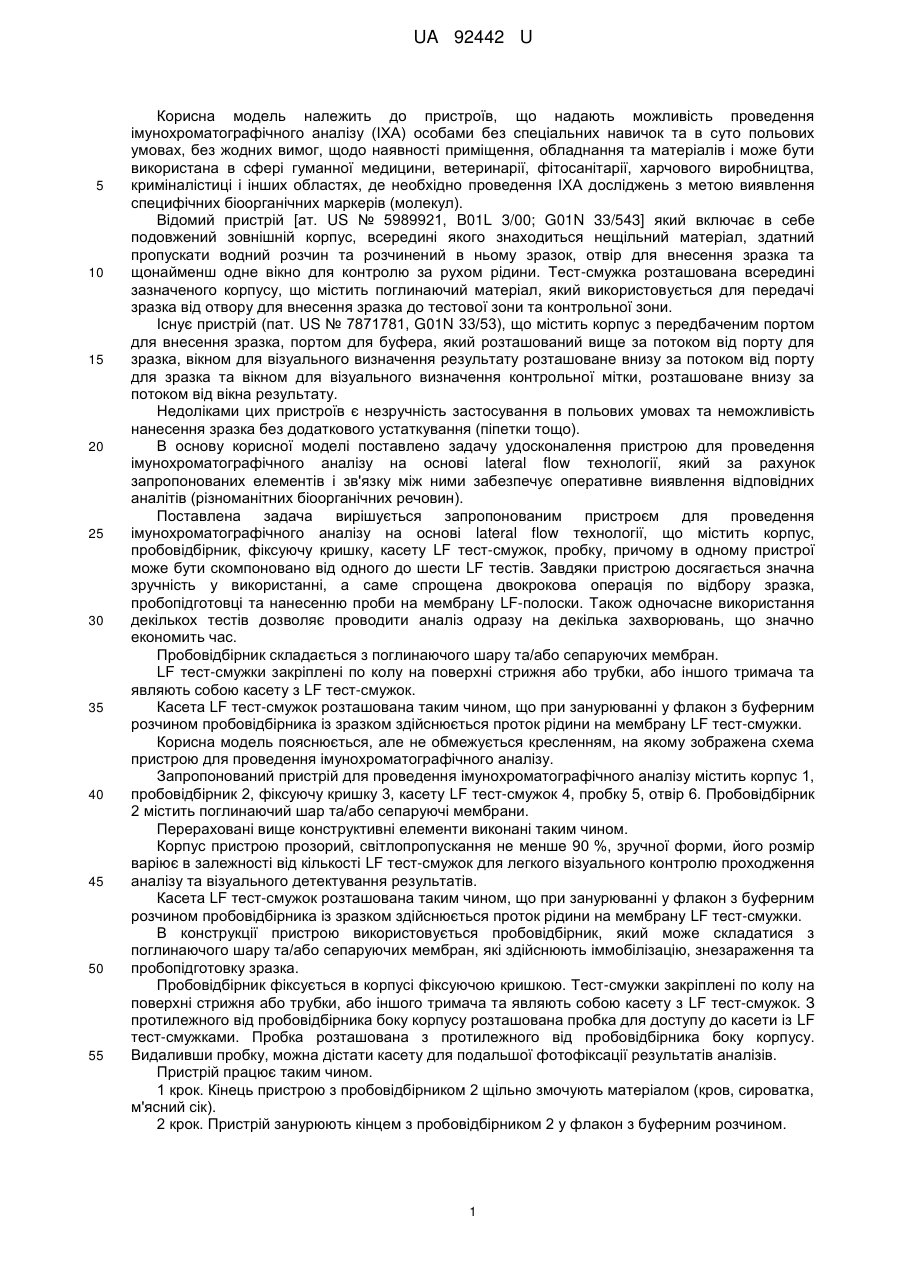

Реферат: Пристрій для проведення імунохроматографічного аналізу на основі lateral flow технології містить прозорий корпус, пробовідбірник, фіксуючу кришку, касету LF тест-смужок, пробку. В корпусі існує отвір з зафіксованим у ньому пробовідбірником, пробка розташована з протилежного від пробовідбірника боку корпусу. UA 92442 U (12) UA 92442 U UA 92442 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до пристроїв, що надають можливість проведення імунохроматографічного аналізу (ІХА) особами без спеціальних навичок та в суто польових умовах, без жодних вимог, щодо наявності приміщення, обладнання та матеріалів і може бути використана в сфері гуманної медицини, ветеринарії, фітосанітарії, харчового виробництва, криміналістиці і інших областях, де необхідно проведення ІХА досліджень з метою виявлення специфічних біоорганічних маркерів (молекул). Відомий пристрій [ат. US № 5989921, B01L 3/00; G01N 33/543] який включає в себе подовжений зовнішній корпус, всередині якого знаходиться нещільний матеріал, здатний пропускати водний розчин та розчинений в ньому зразок, отвір для внесення зразка та щонайменш одне вікно для контролю за рухом рідини. Тест-смужка розташована всередині зазначеного корпусу, що містить поглинаючий матеріал, який використовується для передачі зразка від отвору для внесення зразка до тестової зони та контрольної зони. Існує пристрій (пат. US № 7871781, G01N 33/53), що містить корпус з передбаченим портом для внесення зразка, портом для буфера, який розташований вище за потоком від порту для зразка, вікном для візуального визначення результату розташоване внизу за потоком від порту для зразка та вікном для візуального визначення контрольної мітки, розташоване внизу за потоком від вікна результату. Недоліками цих пристроїв є незручність застосування в польових умовах та неможливість нанесення зразка без додаткового устаткування (піпетки тощо). В основу корисної моделі поставлено задачу удосконалення пристрою для проведення імунохроматографічного аналізу на основі lateral flow технології, який за рахунок запропонованих елементів і зв'язку між ними забезпечує оперативне виявлення відповідних аналітів (різноманітних біоорганічних речовин). Поставлена задача вирішується запропонованим пристроєм для проведення імунохроматографічного аналізу на основі lateral flow технології, що містить корпус, пробовідбірник, фіксуючу кришку, касету LF тест-смужок, пробку, причому в одному пристрої може бути скомпоновано від одного до шести LF тестів. Завдяки пристрою досягається значна зручність у використанні, а саме спрощена двокрокова операція по відбору зразка, пробопідготовці та нанесенню проби на мембрану LF-полоски. Також одночасне використання декількох тестів дозволяє проводити аналіз одразу на декілька захворювань, що значно економить час. Пробовідбірник складається з поглинаючого шару та/або сепаруючих мембран. LF тест-смужки закріплені по колу на поверхні стрижня або трубки, або іншого тримача та являють собою касету з LF тест-смужок. Касета LF тест-смужок розташована таким чином, що при занурюванні у флакон з буферним розчином пробовідбірника із зразком здійснюється проток рідини на мембрану LF тест-смужки. Корисна модель пояснюється, але не обмежується кресленням, на якому зображена схема пристрою для проведення імунохроматографічного аналізу. Запропонований пристрій для проведення імунохроматографічного аналізу містить корпус 1, пробовідбірник 2, фіксуючу кришку 3, касету LF тест-смужок 4, пробку 5, отвір 6. Пробовідбірник 2 містить поглинаючий шар та/або сепаруючі мембрани. Перераховані вище конструктивні елементи виконані таким чином. Корпус пристрою прозорий, світлопропускання не менше 90 %, зручної форми, його розмір варіює в залежності від кількості LF тест-смужок для легкого візуального контролю проходження аналізу та візуального детектування результатів. Касета LF тест-смужок розташована таким чином, що при занурюванні у флакон з буферним розчином пробовідбірника із зразком здійснюється проток рідини на мембрану LF тест-смужки. В конструкції пристрою використовується пробовідбірник, який може складатися з поглинаючого шару та/або сепаруючих мембран, які здійснюють іммобілізацію, знезараження та пробопідготовку зразка. Пробовідбірник фіксується в корпусі фіксуючою кришкою. Тест-смужки закріплені по колу на поверхні стрижня або трубки, або іншого тримача та являють собою касету з LF тест-смужок. З протилежного від пробовідбірника боку корпусу розташована пробка для доступу до касети із LF тест-смужками. Пробка розташована з протилежного від пробовідбірника боку корпусу. Видаливши пробку, можна дістати касету для подальшої фотофіксації результатів аналізів. Пристрій працює таким чином. 1 крок. Кінець пристрою з пробовідбірником 2 щільно змочують матеріалом (кров, сироватка, м'ясний сік). 2 крок. Пристрій занурюють кінцем з пробовідбірником 2 у флакон з буферним розчином. 1 UA 92442 U 5 Проходження lateral flow аналізу спостерігають візуально через прозорий корпус 1 пристрою. При необхідності фотофіксації результатів аналізів з корпусу 1 виймається пробка 5 та виймається касета LF тест-смужок 4. Завдяки пристрою досягається значна зручність у використанні, а саме спрощена двокрокова операція по відбору зразка, пробопідготовці та нанесенню проби на мембрану LF тест-смужки. Також одночасне використання декількох LF тест-смужок дозволяє проводити аналіз одразу на декілька захворювань, що значно економить час. Пристрій зручний для використання. Отримані дані дозволяють рекомендувати запропонований пристрій в широку практику. 10 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 15 20 1. Пристрій для проведення імунохроматографічного аналізу на основі lateral flow технології, який містить корпус, пробовідбірник, фіксуючу кришку, касету LF тест-смужок, пробку, який відрізняється тим, що корпус пристрою виконаний прозорим, в корпусі існує отвір з зафіксованим у ньому пробовідбірником, пробка розташована з протилежного від пробовідбірника боку корпусу. 2. Пристрій за п. 1, який відрізняється тим, що пробовідбірник складається з поглинаючого шару та/або сепаруючих мембран. 3. Пристрій за п. 1, який відрізняється тим, що LF тест-смужки закріплені по колу на поверхні стрижня або трубки, або іншого тримача та являють собою касету з LF тест-смужок. 4. Пристрій за п. 1, який відрізняється тим, що касета LF тест-смужок розташована таким чином, що при занурюванні у флакон з буферним розчином пробовідбірника із зразком здійснюється проток рідини на мембрану LF тест-смужки. Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
