Привід круглов’язальної машини

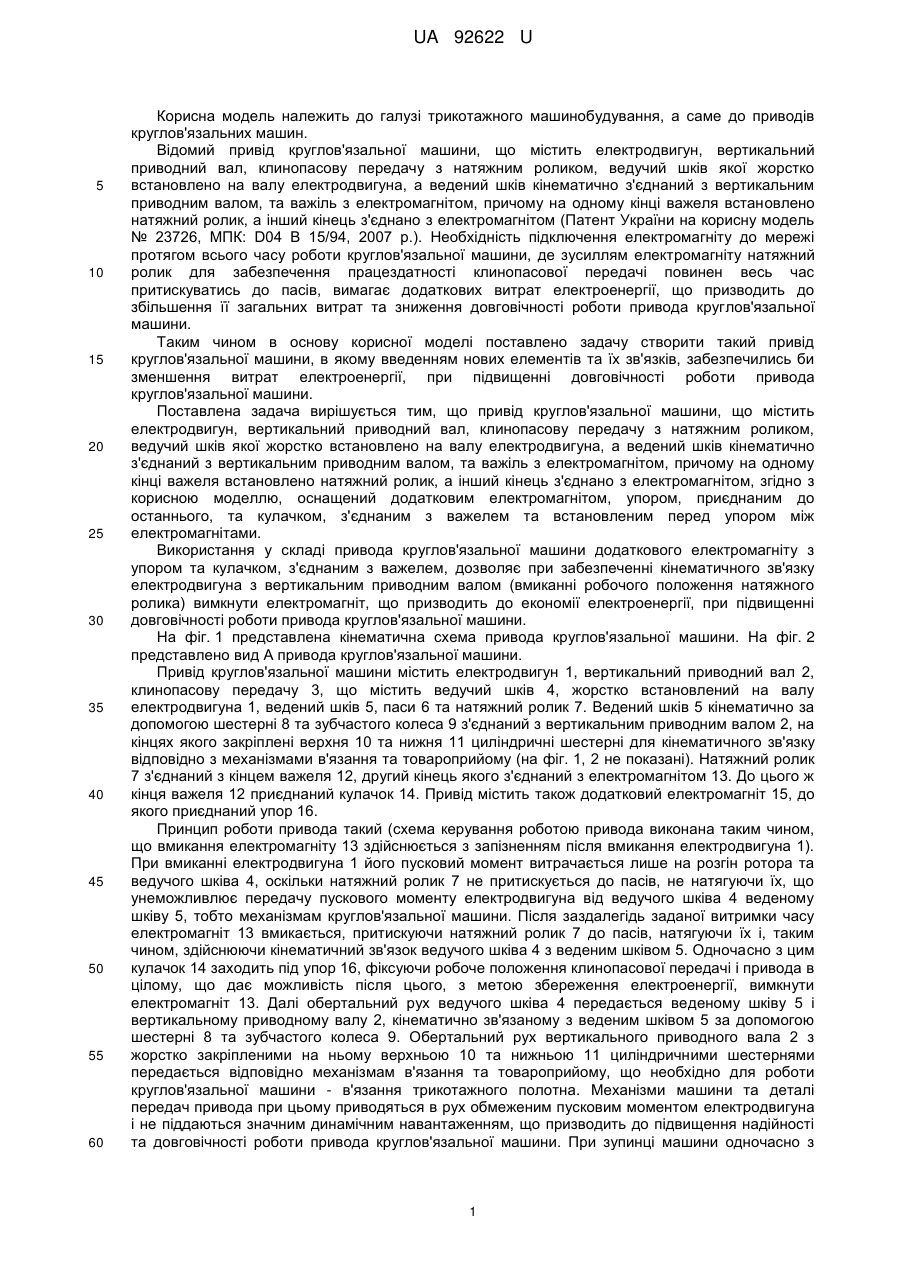

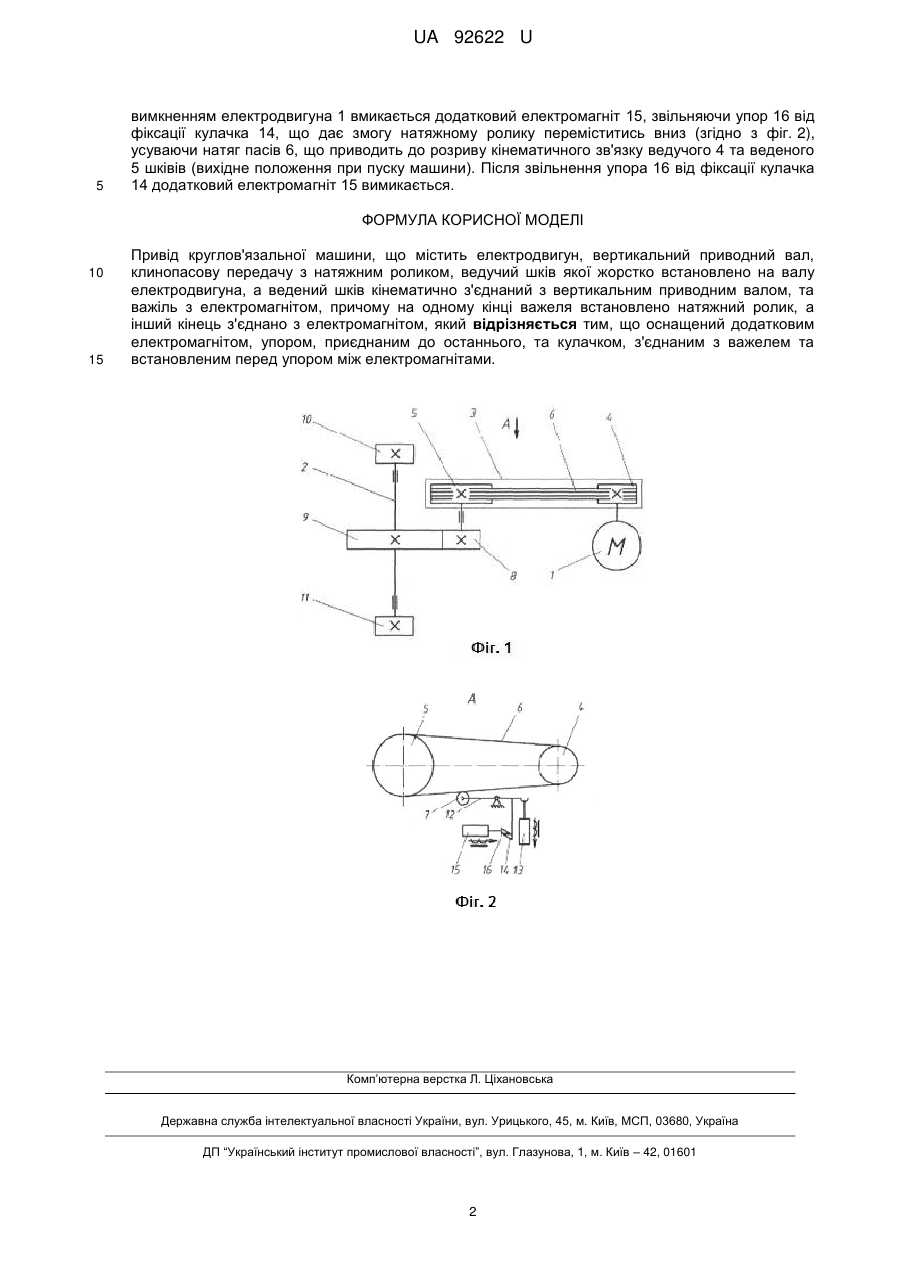

Реферат: UA 92622 U UA 92622 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі трикотажного машинобудування, а саме до приводів круглов'язальних машин. Відомий привід круглов'язальної машини, що містить електродвигун, вертикальний приводний вал, клинопасову передачу з натяжним роликом, ведучий шків якої жорстко встановлено на валу електродвигуна, а ведений шків кінематично з'єднаний з вертикальним приводним валом, та важіль з електромагнітом, причому на одному кінці важеля встановлено натяжний ролик, а інший кінець з'єднано з електромагнітом (Патент України на корисну модель № 23726, МПК: D04 В 15/94, 2007 p.). Необхідність підключення електромагніту до мережі протягом всього часу роботи круглов'язальної машини, де зусиллям електромагніту натяжний ролик для забезпечення працездатності клинопасової передачі повинен весь час притискуватись до пасів, вимагає додаткових витрат електроенергії, що призводить до збільшення її загальних витрат та зниження довговічності роботи привода круглов'язальної машини. Таким чином в основу корисної моделі поставлено задачу створити такий привід круглов'язальної машини, в якому введенням нових елементів та їх зв'язків, забезпечились би зменшення витрат електроенергії, при підвищенні довговічності роботи привода круглов'язальної машини. Поставлена задача вирішується тим, що привід круглов'язальної машини, що містить електродвигун, вертикальний приводний вал, клинопасову передачу з натяжним роликом, ведучий шків якої жорстко встановлено на валу електродвигуна, а ведений шків кінематично з'єднаний з вертикальним приводним валом, та важіль з електромагнітом, причому на одному кінці важеля встановлено натяжний ролик, а інший кінець з'єднано з електромагнітом, згідно з корисною моделлю, оснащений додатковим електромагнітом, упором, приєднаним до останнього, та кулачком, з'єднаним з важелем та встановленим перед упором між електромагнітами. Використання у складі привода круглов'язальної машини додаткового електромагніту з упором та кулачком, з'єднаним з важелем, дозволяє при забезпеченні кінематичного зв'язку електродвигуна з вертикальним приводним валом (вмиканні робочого положення натяжного ролика) вимкнути електромагніт, що призводить до економії електроенергії, при підвищенні довговічності роботи привода круглов'язальної машини. На фіг. 1 представлена кінематична схема привода круглов'язальної машини. На фіг. 2 представлено вид А привода круглов'язальної машини. Привід круглов'язальної машини містить електродвигун 1, вертикальний приводний вал 2, клинопасову передачу 3, що містить ведучий шків 4, жорстко встановлений на валу електродвигуна 1, ведений шків 5, паси 6 та натяжний ролик 7. Ведений шків 5 кінематично за допомогою шестерні 8 та зубчастого колеса 9 з'єднаний з вертикальним приводним валом 2, на кінцях якого закріплені верхня 10 та нижня 11 циліндричні шестерні для кінематичного зв'язку відповідно з механізмами в'язання та товароприйому (на фіг. 1, 2 не показані). Натяжний ролик 7 з'єднаний з кінцем важеля 12, другий кінець якого з'єднаний з електромагнітом 13. До цього ж кінця важеля 12 приєднаний кулачок 14. Привід містить також додатковий електромагніт 15, до якого приєднаний упор 16. Принцип роботи привода такий (схема керування роботою привода виконана таким чином, що вмикання електромагніту 13 здійснюється з запізненням після вмикання електродвигуна 1). При вмиканні електродвигуна 1 його пусковий момент витрачається лише на розгін ротора та ведучого шківа 4, оскільки натяжний ролик 7 не притискується до пасів, не натягуючи їх, що унеможливлює передачу пускового моменту електродвигуна від ведучого шківа 4 веденому шківу 5, тобто механізмам круглов'язальної машини. Після заздалегідь заданої витримки часу електромагніт 13 вмикається, притискуючи натяжний ролик 7 до пасів, натягуючи їх і, таким чином, здійснюючи кінематичний зв'язок ведучого шківа 4 з веденим шківом 5. Одночасно з цим кулачок 14 заходить під упор 16, фіксуючи робоче положення клинопасової передачі і привода в цілому, що дає можливість після цього, з метою збереження електроенергії, вимкнути електромагніт 13. Далі обертальний рух ведучого шківа 4 передається веденому шківу 5 і вертикальному приводному валу 2, кінематично зв'язаному з веденим шківом 5 за допомогою шестерні 8 та зубчастого колеса 9. Обертальний рух вертикального приводного вала 2 з жорстко закріпленими на ньому верхньою 10 та нижньою 11 циліндричними шестернями передається відповідно механізмам в'язання та товароприйому, що необхідно для роботи круглов'язальної машини - в'язання трикотажного полотна. Механізми машини та деталі передач привода при цьому приводяться в рух обмеженим пусковим моментом електродвигуна і не піддаються значним динамічним навантаженням, що призводить до підвищення надійності та довговічності роботи привода круглов'язальної машини. При зупинці машини одночасно з 1 UA 92622 U 5 вимкненням електродвигуна 1 вмикається додатковий електромагніт 15, звільняючи упор 16 від фіксації кулачка 14, що дає змогу натяжному ролику переміститись вниз (згідно з фіг. 2), усуваючи натяг пасів 6, що приводить до розриву кінематичного зв'язку ведучого 4 та веденого 5 шківів (вихідне положення при пуску машини). Після звільнення упора 16 від фіксації кулачка 14 додатковий електромагніт 15 вимикається. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 15 Привід круглов'язальної машини, що містить електродвигун, вертикальний приводний вал, клинопасову передачу з натяжним роликом, ведучий шків якої жорстко встановлено на валу електродвигуна, а ведений шків кінематично з'єднаний з вертикальним приводним валом, та важіль з електромагнітом, причому на одному кінці важеля встановлено натяжний ролик, а інший кінець з'єднано з електромагнітом, який відрізняється тим, що оснащений додатковим електромагнітом, упором, приєднаним до останнього, та кулачком, з'єднаним з важелем та встановленим перед упором між електромагнітами. Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
