Укладка для корекцiї поздовжньої плоскостопостi

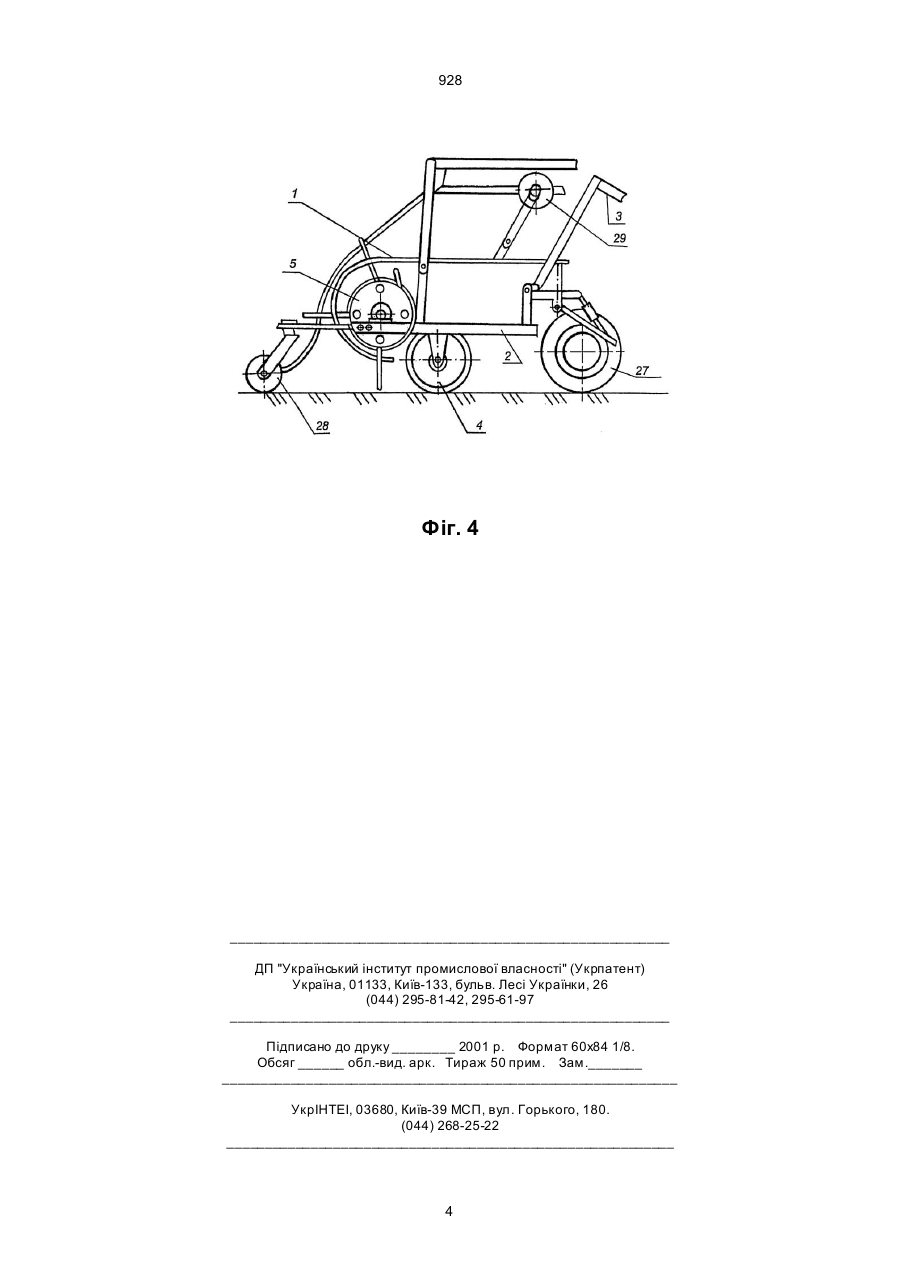

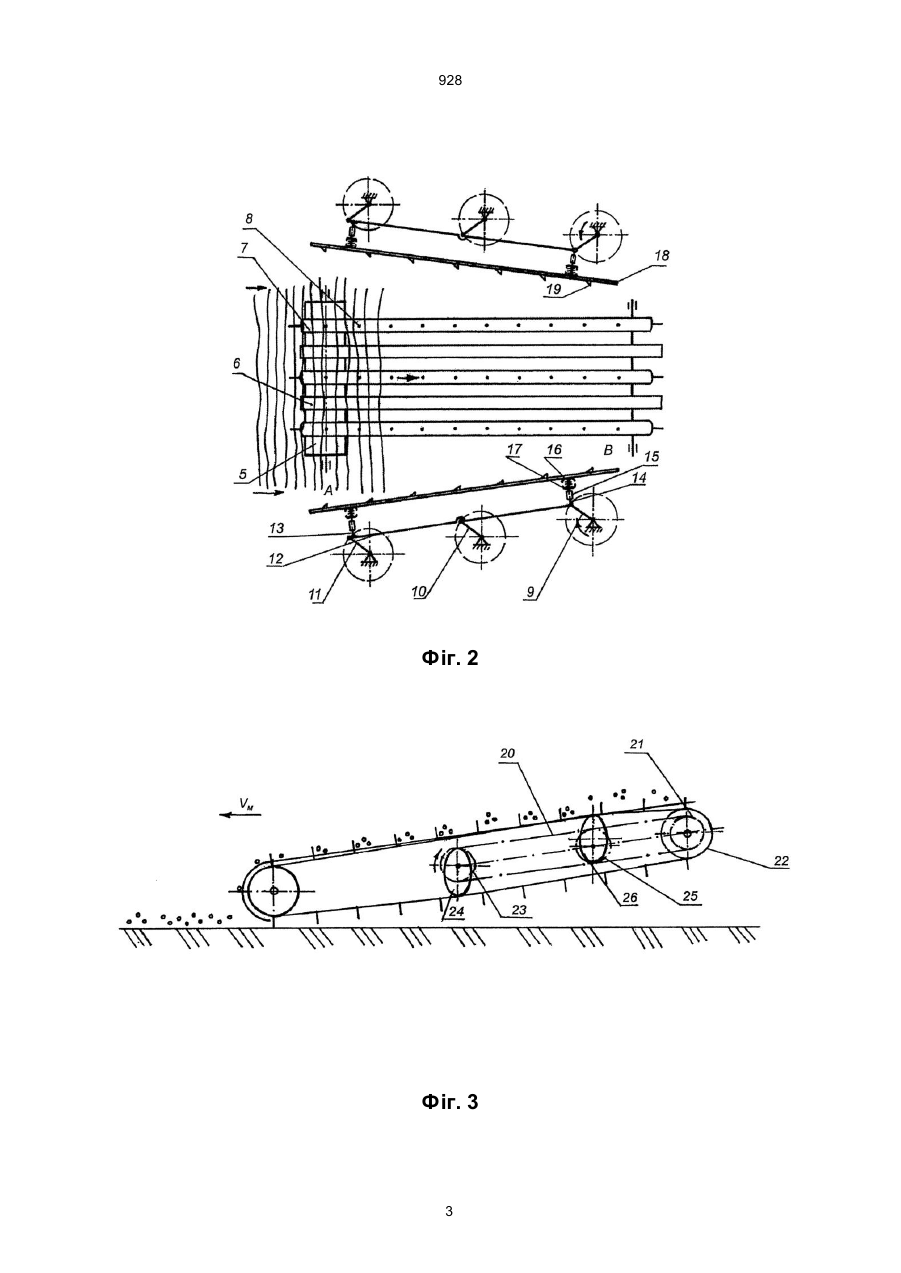

1. Підбирач стрічки льону, що містить встановлені у технологічній послідовності підбираючий барабан з пальцями, транспортер, опорні колеса, снопов'язальний апарат або механізм для перевертання стрічки льону та виконаний у вигляді самоустановного у повздовжньо-вертикальній площині колеса притискач, який відрізняється тим, що підбирач стрічки льону додатково споряджений встановленим всередині транспортера механічним 928 редачі, кулачки встановлені з можливістю руху один на зустріч другому. На кресленнях, що додаються, зображений підбирач стрічки льону. На фіг. 1 - підбирач стрічки льону у загальному вигляді; на фіг. 2 - механізм підбору та вирівнювання стрічки льону; на фіг. 3 механізм струшування; на фіг. 4 - схематичне зображення підбирача стрічки льону у цілому. Підбирач стрічки льону (фіг.1) містить кожух 1, раму 2 підбираючого пристрою, раму навіски 3, копіююче колесо 4. Механізм підбору та вирівнювання стрічки льону (фіг. 2) містить підбираючий барабан 5, напрямні 6, транспортер, що містить три нескінченні гумові паси 7 з пальцями 8; два симетрично розташовані з торців транспортера паралелограмних механізми, кожен з яких складається з кривошипів 9, 10, 11 та шатуна 12 до якого жорстко кріпиться стержень 13 та шарнірне стержень 14. Висота стержнів регулюється гайкою 15. На стержнях кріпиться пружина 16, небезпечна робота якої забезпечена стаканом 17. Стержні 13, 14, з іншого боку, шарнірно з'єднані з підбійкою 18 з ребрами 19. Механізм струшування (фіг. 3) містить ланцюгову передачу, що складається з ланцюга 20, ведучої зірочки 21, що кріпиться на валі веденого шківа 22 транспортера, веденої зірочки 23 на валу якої закріплений кулачок 24, проміжну зірочку 25 на валу якої закріплений кулачок 26. У цілому підбирач стрічки льону (фіг. 4) містить як основні конструктивних елементів наступні: кожух 1, раму 2 підбираючого пристрою, раму навіски 3, копіюючи колесо 4, підбираючий барабан 5, опорне колесо 27, виконаний у вигляді самоустановного у по вздовжньо-вертикальній площині колеса притискач 28 та змінний вузол - снопов'язальний апарат 29, а в іншому варіанті виконання - механізм для перевертання стрічки льону (29, який на кресленнях не показано). Підбирач стрічки льону працює наступним чином. Під час руху підбирача стрічки льону пальці 8, розташовані на нескінченних гумових пасах 7, огинаючи підбираючий барабан 5, захоплюють стрічку льону, яка переноситься вгору гумовими пасами 7 вздовж напрямних 6. Ведучий кривошип 9 приводиться в рух від валу відбору потужності трактора через редуктор й приводить в рух ведені кривошипи 10 і 11. Далі рух через шатун 12 та стержні 13, 14 передається на підбійку 18 з ребрами 19. Підбійки 18 двох симетрично встановлених паралелограмних механізмів починають синхронно рухатись на зустріч одна одній та ударяти по стеблах; при цьому ребра 19 підбійки 18 будуть захвачувати стебла та рухати їх не даючи стеблам проковзувати по поверхні підбійки 18. Для того, щоб полегшити процес вирівнювання стрічки льону, що рухається по гумових пасах 7 та напрямним 6, вона періодично струшується, стебла при цьому розчіплюються, що полегшує їх вирівнювання підбійкою 18. Струшування відбувається під час послідовних ударів кулачків 24 і 26 по верхній гілці транспортера. Кулачки 24 і 26 закріплені на валах веденої 23 зірочки та проміжної зірочки 25 ланцюгової передачі. Стрічка починає вирівнюватись у зоні А-А і у зоні В-В відбувається остаточне вирівнювання. Удар підбійки о стебла амортизується пружиною 16. Фіг. 1 2 928 Фіг. 2 Фіг. 3 3 928 Фіг. 4 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 4
