Спосіб обробки напівспокійної сталі при розливці
Номер патенту: 929
Опубліковано: 15.12.1993
Автори: Фролов Володимир Миколайович, Дворяднін Борис Олександрович, Скороход Микола Михайлович, Нефьодов Анатолій Олександрович
Формула / Реферат
Формула изобретения
Способ обработки полуспокойной стали при разливке, включающий обработку ее в процессе наполнения изложницы материалами, содержащими галогены металлов, отличающийся тем, что, с целью улучшения структуры стали, в качестве материалов, содержащих галогены металлов, используют магниевый шлам в количестве 0,0005 - 0,0025% от массы обрабатываемой стали, причем обработке начинают после наполнения 1/3 изложницы по высоте и заканчивают при наполнении 2/3 изложницы по высоте.
Текст

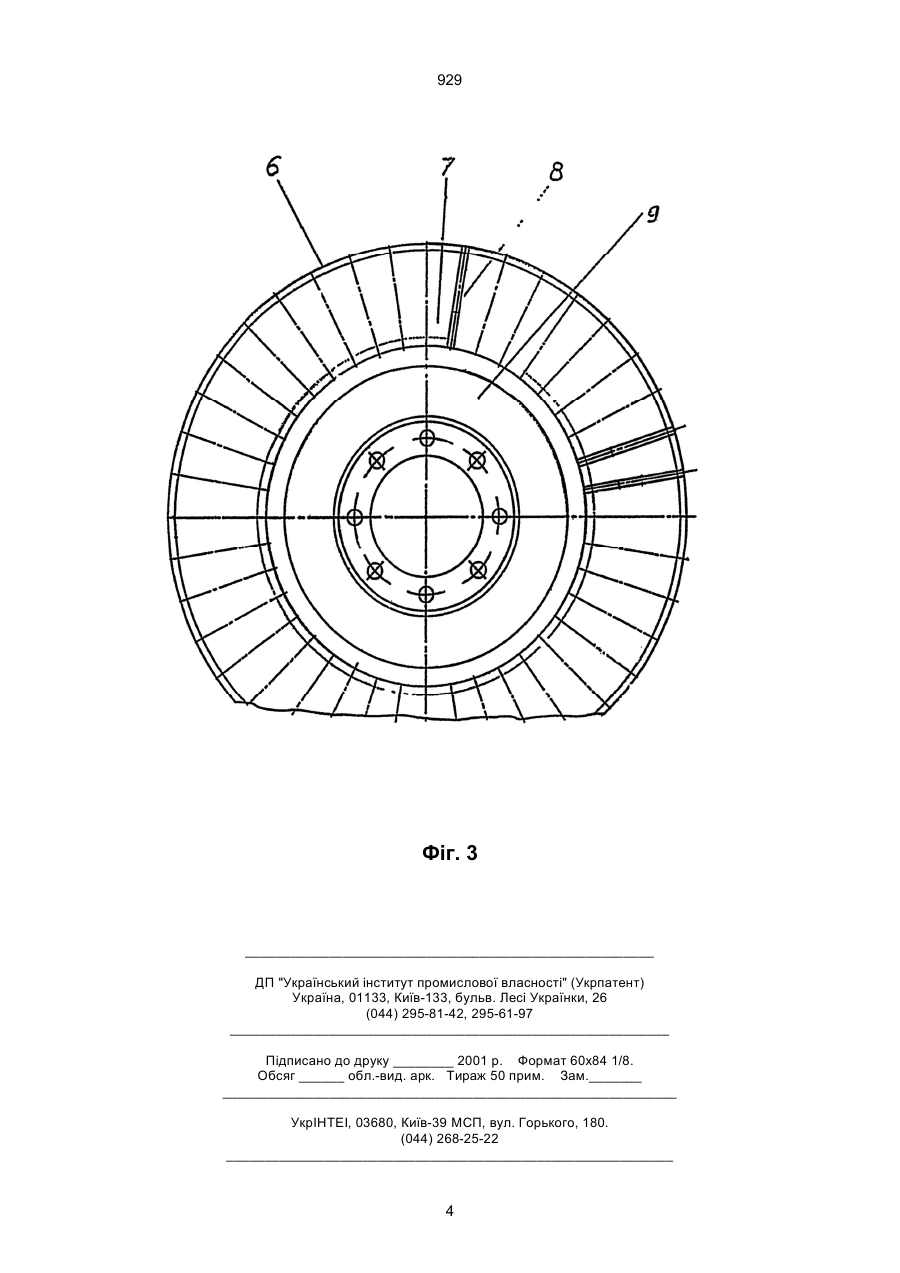

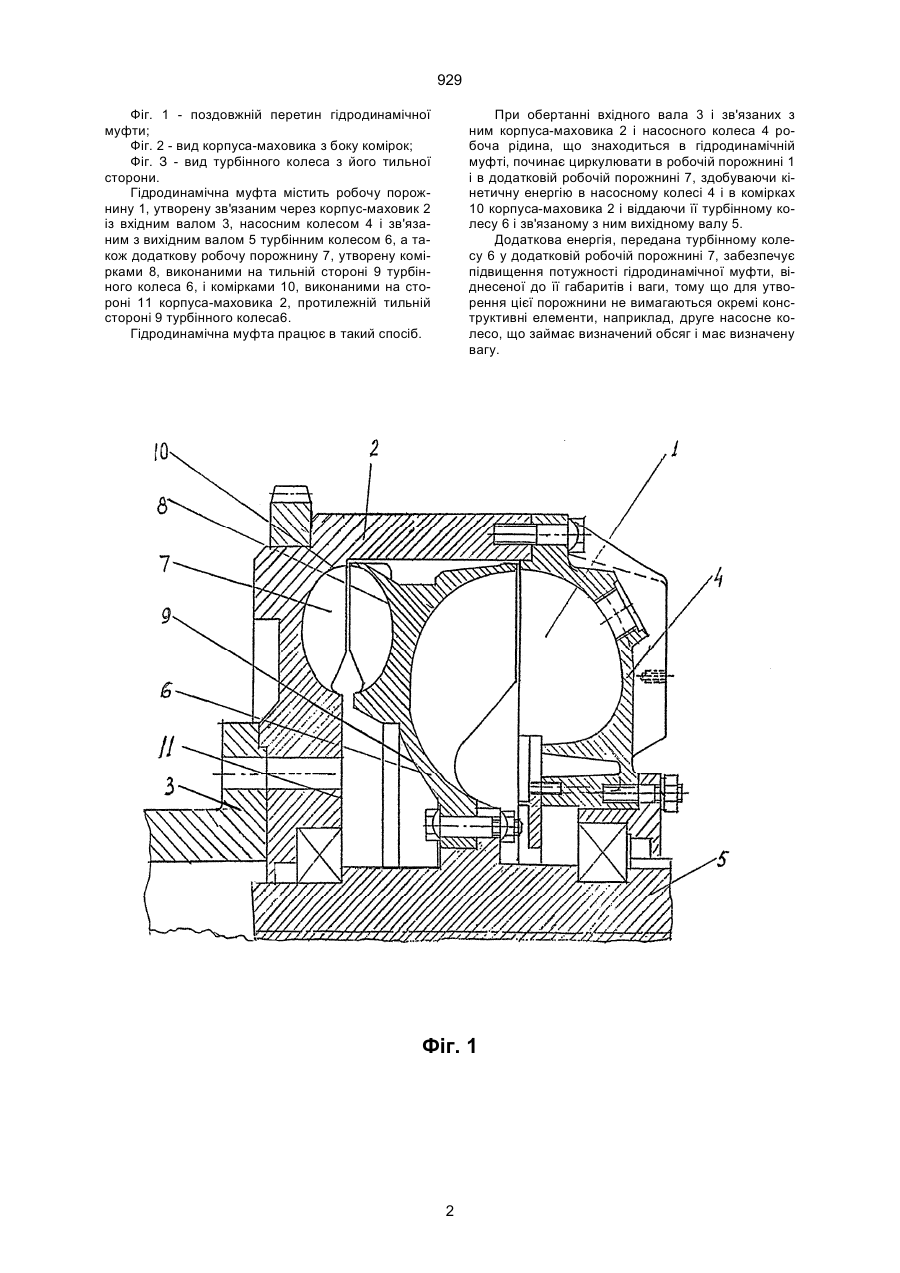

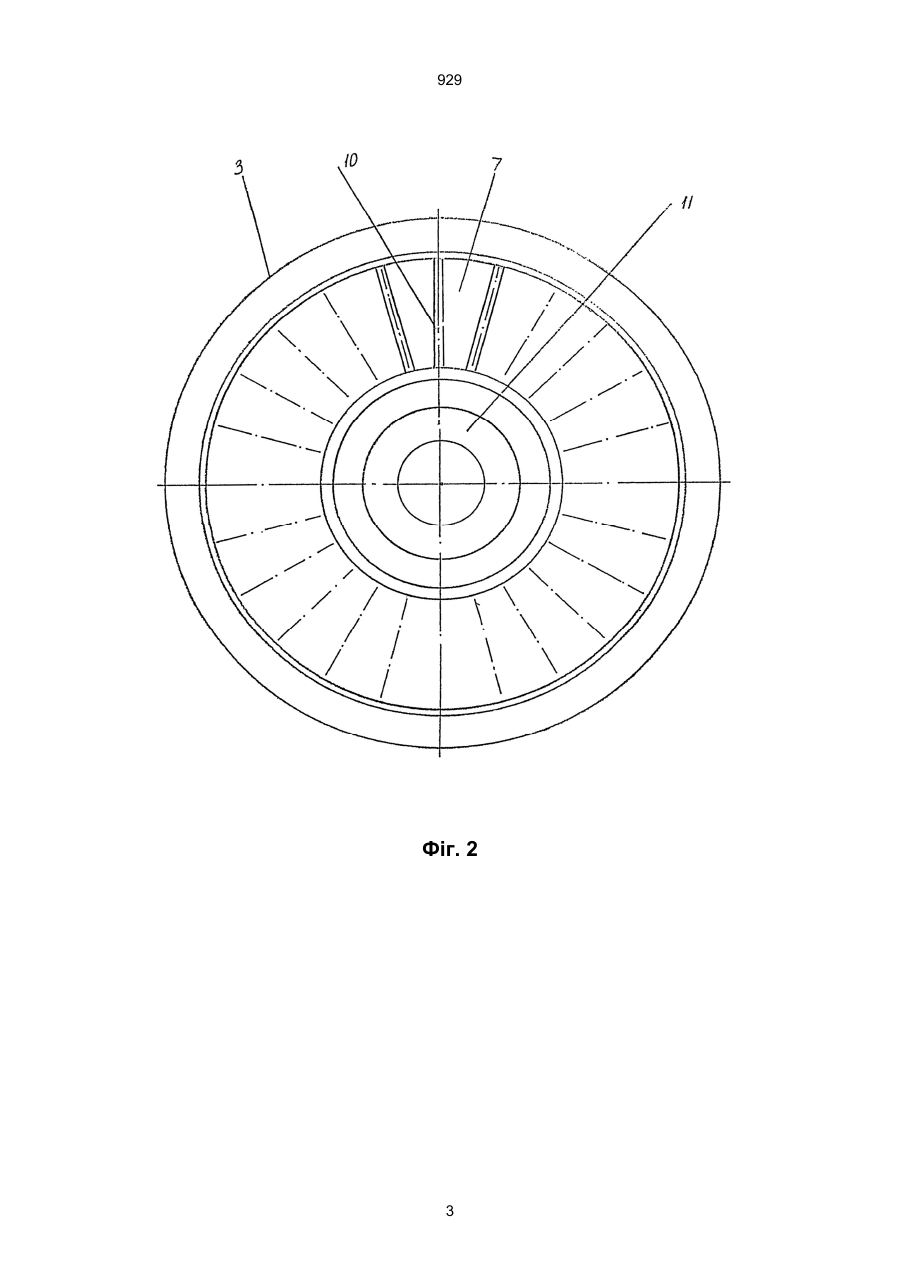

Гідродинамічна муфта, що містить робочу порожнину, утворену зв'язаним через корпусмаховик із вхідним валом насосним колесом і зв'язаним з вихідним валом турбінним колесом, яка відрізняється тим, що оснащена додатковою робочою порожниною, утвореною комірками, виконаними на тильній стороні турбінного колеса і протилежній їй стороні корпуса-маховика. (19) (21) 2000106130 (22) 31.10.2000 (24) 16.07.2001 (33) UA (46) 16.07.2001, Бюл. № 6, 2001 р. (72) Мартиненко Сергій Анатолієвич, Фролов Анатолій Олексійович (73) Закрите акціонерне товариство "Виробничобудівельна корпорація "Прогрес", UA 929 Фіг. 1 - поздовжній перетин гідродинамічної муфти; Фіг. 2 - вид корпуса-маховика з боку комірок; Фіг. З - вид турбінного колеса з його тильної сторони. Гідродинамічна муфта містить робочу порожнину 1, утворену зв'язаним через корпус-маховик 2 із вхідним валом 3, насосним колесом 4 і зв'язаним з вихідним валом 5 турбінним колесом 6, а також додаткову робочу порожнину 7, утворену комірками 8, виконаними на тильній стороні 9 турбінного колеса 6, і комірками 10, виконаними на стороні 11 корпуса-маховика 2, протилежній тильній стороні 9 турбінного колеса6. Гідродинамічна муфта працює в такий спосіб. При обертанні вхідного вала 3 і зв'язаних з ним корпуса-маховика 2 і насосного колеса 4 робоча рідина, що знаходиться в гідродинамічній муфті, починає циркулювати в робочій порожнині 1 і в додатковій робочій порожнині 7, здобуваючи кінетичну енергію в насосному колесі 4 і в комірках 10 корпуса-маховика 2 і віддаючи її турбінному колесу 6 і зв'язаному з ним вихідному валу 5. Додаткова енергія, передана турбінному колесу 6 у додатковій робочій порожнині 7, забезпечує підвищення потужності гідродинамічної муфти, віднесеної до її габаритів і ваги, тому що для утворення цієї порожнини не вимагаються окремі конструктивні елементи, наприклад, друге насосне колесо, що займає визначений обсяг і має визначену вагу. Фіг. 1 2 929 Фіг. 2 3 929 Фіг. 3 ______________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 4
