Вертикально-осьове вітроколесо
Формула / Реферат
Вертикально-осьове вітроколесо, в якому кожна лопать закріплена на окремій осі у роторі вітроколеса, поворот відносно якої обмежують встановлені у роторі для кожної лопаті два упори, яке відрізняється тим, що в ньому на осі лопаті закріплено кулак, один упор встановлено з можливістю взаємодії з кулаком при повороті лопаті з кулаком відносно осі лопаті у напрямку до центру вітроколеса і другий упор встановлено з можливістю взаємодії з кулаком при повороті лопаті з кулаком відносно осі лопаті у напрямку від центру вітроколеса.
Текст

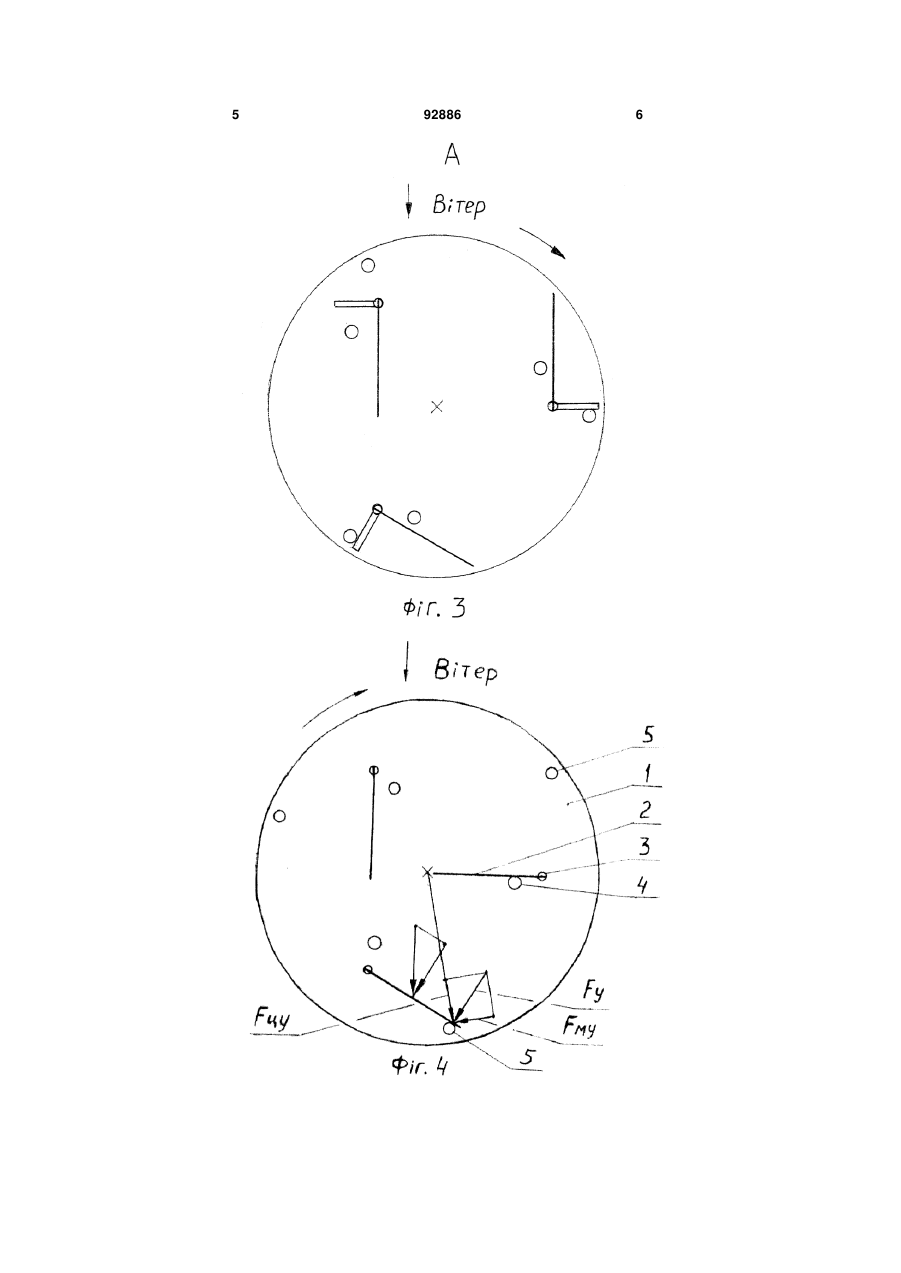

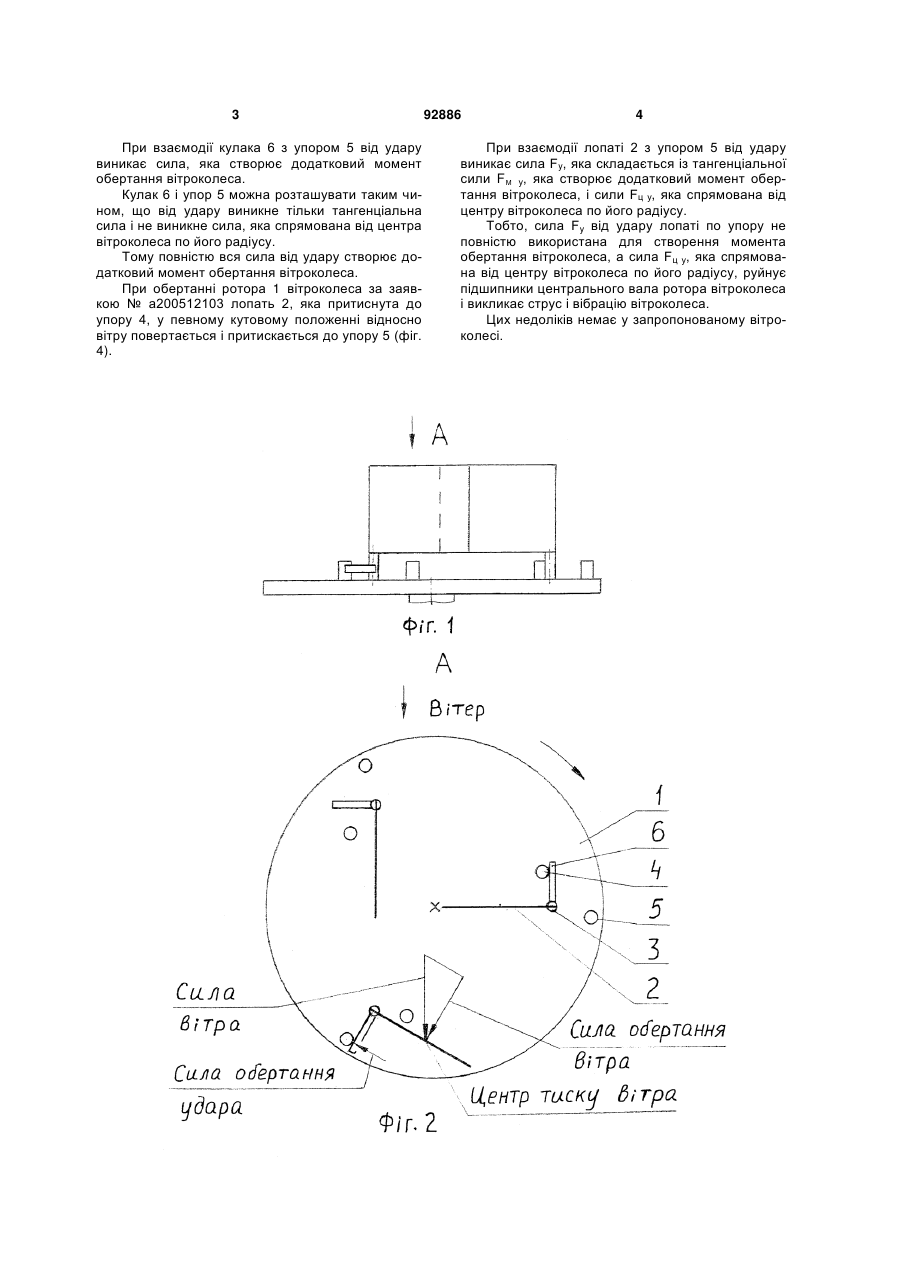

Вертикально-осьове вітроколесо, в якому кожна лопать закріплена на окремій осі у роторі вітроколеса, поворот відносно якої обмежують встановлені у роторі для кожної лопаті два упори, яке відрізняється тим, що в ньому на осі лопаті закріплено кулак, один упор встановлено з можливістю взаємодії з кулаком при повороті лопаті з кулаком відносно осі лопаті у напрямку до центру вітроколеса і другий упор встановлено з можливістю взаємодії з кулаком при повороті лопаті з кулаком відносно осі лопаті у напрямку від центру вітроколеса. (19) (21) a200601832 (22) 20.02.2006 (24) 27.12.2010 (46) 27.12.2010, Бюл.№ 24, 2010 р. (72) ТРАКТОВЕНКО БОРИС СРУЛЬОВИЧ (73) ТРАКТОВЕНКО БОРИС СРУЛЬОВИЧ (56) RU 2088799, 27.08.1997 DE 4430494, 09.03.1995 FR 2494781, 28.05.1982 RU 2248464, 20.03.2005 RU 2235901, 10.09.2004 US 5855470, 05.01.1999 SU 1772407, 30.10.1992 3 При взаємодії кулака 6 з упором 5 від удару виникає сила, яка створює додатковий момент обертання вітроколеса. Кулак 6 і упор 5 можна розташувати таким чином, що від удару виникне тільки тангенціальна сила і не виникне сила, яка спрямована від центра вітроколеса по його радіусу. Тому повністю вся сила від удару створює додатковий момент обертання вітроколеса. При обертанні ротора 1 вітроколеса за заявкою № а200512103 лопать 2, яка притиснута до упору 4, у певному кутовому положенні відносно вітру повертається і притискається до упору 5 (фіг. 4). 92886 4 При взаємодії лопаті 2 з упором 5 від удару виникає сила Fy, яка складається із тангенціальної сили F М у, яка створює додатковий момент обертання вітроколеса, і сили Fц у, яка спрямована від центру вітроколеса по його радіусу. Тобто, сила Fy від удару лопаті по упору не повністю використана для створення момента обертання вітроколеса, а сила Fц у, яка спрямована від центру вітроколеса по його радіусу, руйнує підшипники центрального вала ротора вітроколеса і викликає струс і вібрацію вітроколеса. Цих недоліків немає у запропонованому вітроколесі. 5 92886 6 7 Комп’ютерна верстка А. Крулевський 92886 8 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюVertical-axial windwheel
Автори англійськоюTraktovenko Borys Sruliovych
Назва патенту російськоюВертикально-осевое ветроколесо
Автори російськоюТрактовенко Борис Срулевич
МПК / Мітки
МПК: F03D 3/06
Мітки: вертикально-осьове, вітроколесо
