Горизонтально-осьове вітроколесо
Формула / Реферат
Горизонтально-осьове вітроколесо, яке містить лопать і вісь, на якій закріплена лопать, яке відрізняється тим, що в ньому на осі закріплені лопать з найменшим припустимим зміщенням центра тиску вітра на лопать відносно осі і пересувний важіль, на якому закріплено зачіп встановленої у вітроколесі пружини, другий зачіп якої закріплено з можливістю переміщення у корпусі вітроколеса, і уявна геометрична вісь якої перетинає уявну геометричну вісь осі лопаті.
Текст

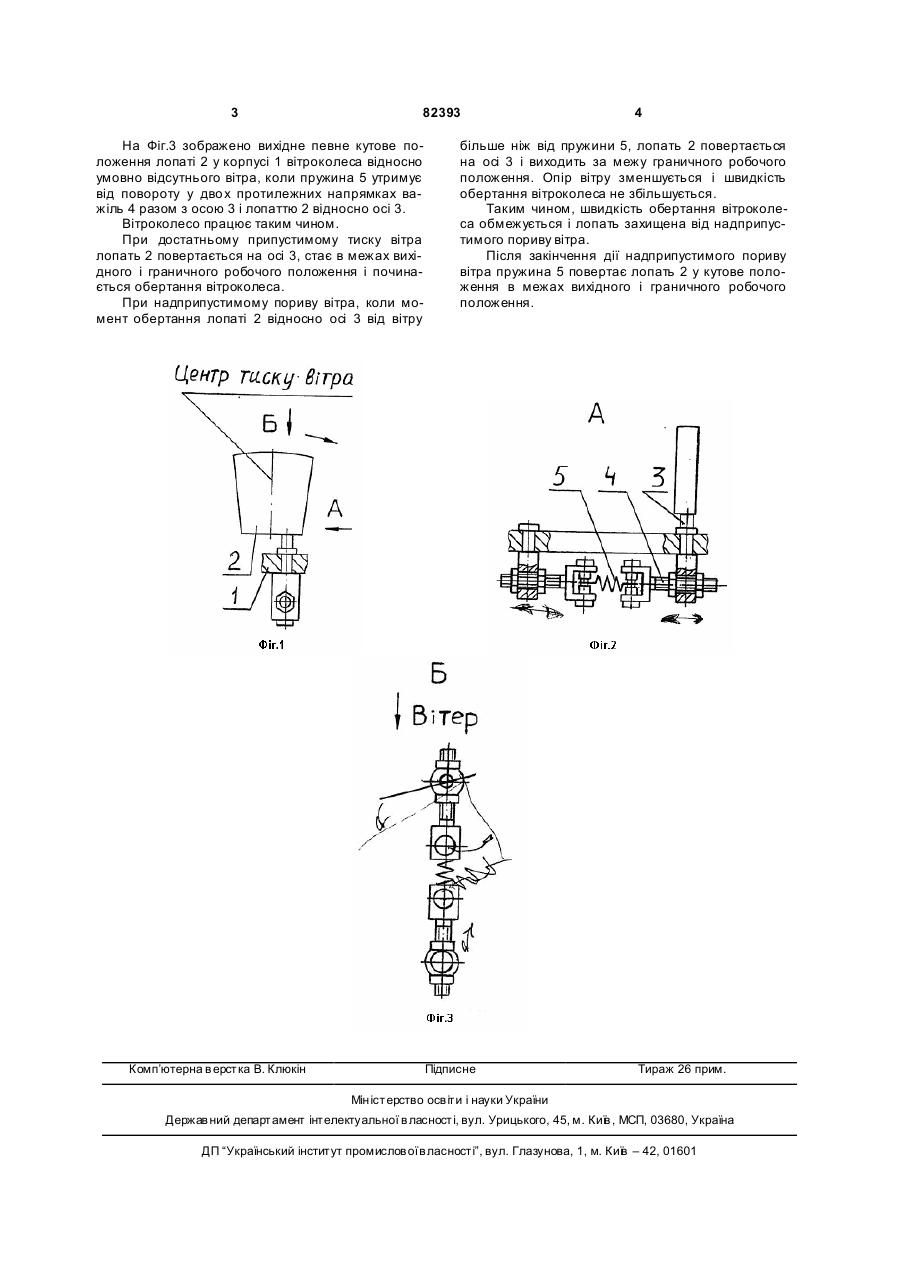

Горизонтально-осьове вітроколесо, яке містить лопать і вісь, на якій закріплена лопать, яке відрізняє ться тим, що в ньому на осі закріплені лопать з найменшим припустимим зміщенням центра тиску вітра на лопать відносно осі і пересувний важіль, на якому закріплено зачіп встановленої у вітроколесі пружини, другий зачіп якої закріплено з можливістю переміщення у корпусі вітроколеса, і уявна геометрична вісь якої перетинає уявну геометричну вісь осі лопаті. (19) (21) a200602923 (22) 20.03.2006 (24) 10.04.2008 (46) 10.04.2008, Бюл.№7, 2008 рік (72) ТРАКТОВЕНКО БОРИС СРУЛЬОВИЧ, UA (73) ТРАКТОВЕНКО БОРИС СРУЛЬОВИЧ, UA (56) SU 84468, 01.03.1947 SU 333285, 21.03.1972 SU992799, 30.01.1983 3 82393 На Фіг.3 зображено вихідне певне кутове положення лопаті 2 у корпусі 1 вітроколеса відносно умовно відсутнього вітра, коли пружина 5 утримує від повороту у дво х протилежних напрямках важіль 4 разом з осою 3 і лопаттю 2 відносно осі 3. Вітроколесо працює таким чином. При достатньому припустимому тиску вітра лопать 2 повертається на осі 3, стає в межах вихідного і граничного робочого положення і починається обертання вітроколеса. При надприпустимому пориву вітра, коли момент обертання лопаті 2 відносно осі 3 від вітру Комп’ютерна в ерстка В. Клюкін 4 більше ніж від пружини 5, лопать 2 повертається на осі 3 і виходить за межу граничного робочого положення. Опір вітру зменшується і швидкість обертання вітроколеса не збільшується. Таким чином, швидкість обертання вітроколеса обмежується і лопать захищена від надприпустимого пориву вітра. Після закінчення дії надприпустимого пориву вітра пружина 5 повертає лопать 2 у кутове положення в межах вихідного і граничного робочого положення. Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюHorizontal axial wind wheel
Автори англійськоюTraktovenko Borys Sruliovych
Назва патенту російськоюГоризонтально-осевое ветроколесо
Автори російськоюТрактовенко Борис Срулевич
МПК / Мітки
МПК: F03D 7/02
Мітки: горизонтально-осьове, вітроколесо
