Електричний провід для бортової мережі

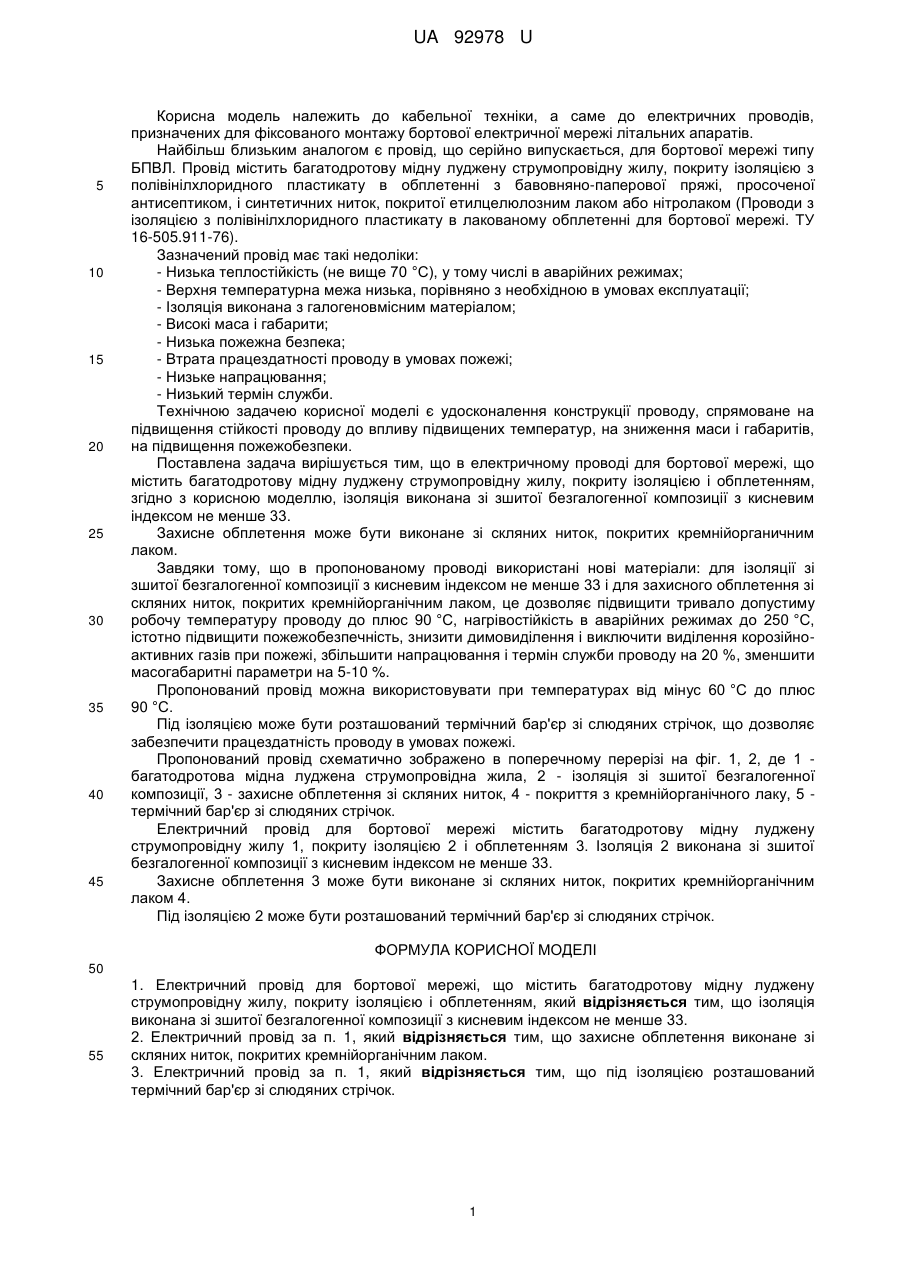

Реферат: Електричний провід для бортової мережі містить багатодротову мідну луджену струмопровідну жилу, покриту ізоляцією і обплетенням. Ізоляція виконана зі зшитої безгалогенної композиції з кисневим індексом не менше 33. UA 92978 U (12) UA 92978 U UA 92978 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до кабельної техніки, а саме до електричних проводів, призначених для фіксованого монтажу бортової електричної мережі літальних апаратів. Найбільш близьким аналогом є провід, що серійно випускається, для бортової мережі типу БПВЛ. Провід містить багатодротову мідну луджену струмопровідну жилу, покриту ізоляцією з полівінілхлоридного пластикату в обплетенні з бавовняно-паперової пряжі, просоченої антисептиком, і синтетичних ниток, покритої етилцелюлозним лаком або нітролаком (Проводи з ізоляцією з полівінілхлоридного пластикату в лакованому обплетенні для бортової мережі. ТУ 16-505.911-76). Зазначений провід має такі недоліки: - Низька теплостійкість (не вище 70 °C), у тому числі в аварійних режимах; - Верхня температурна межа низька, порівняно з необхідною в умовах експлуатації; - Ізоляція виконана з галогеновмісним матеріалом; - Високі маса і габарити; - Низька пожежна безпека; - Втрата працездатності проводу в умовах пожежі; - Низьке напрацювання; - Низький термін служби. Технічною задачею корисної моделі є удосконалення конструкції проводу, спрямоване на підвищення стійкості проводу до впливу підвищених температур, на зниження маси і габаритів, на підвищення пожежобезпеки. Поставлена задача вирішується тим, що в електричному проводі для бортової мережі, що містить багатодротову мідну луджену струмопровідну жилу, покриту ізоляцією і обплетенням, згідно з корисною моделлю, ізоляція виконана зі зшитої безгалогенної композиції з кисневим індексом не менше 33. Захисне обплетення може бути виконане зі скляних ниток, покритих кремнійорганичним лаком. Завдяки тому, що в пропонованому проводі використані нові матеріали: для ізоляції зі зшитої безгалогенної композиції з кисневим індексом не менше 33 і для захисного обплетення зі скляних ниток, покритих кремнійорганічним лаком, це дозволяє підвищити тривало допустиму робочу температуру проводу до плюс 90 °C, нагрівостійкість в аварійних режимах до 250 °C, істотно підвищити пожежобезпечність, знизити димовиділення і виключити виділення корозійноактивних газів при пожежі, збільшити напрацювання і термін служби проводу на 20 %, зменшити масогабаритні параметри на 5-10 %. Пропонований провід можна використовувати при температурах від мінус 60 °C до плюс 90 °C. Під ізоляцією може бути розташований термічний бар'єр зі слюдяних стрічок, що дозволяє забезпечити працездатність проводу в умовах пожежі. Пропонований провід схематично зображено в поперечному перерізі на фіг. 1, 2, де 1 багатодротова мідна луджена струмопровідна жила, 2 - ізоляція зі зшитої безгалогенної композиції, 3 - захисне обплетення зі скляних ниток, 4 - покриття з кремнійорганічного лаку, 5 термічний бар'єр зі слюдяних стрічок. Електричний провід для бортової мережі містить багатодротову мідну луджену струмопровідну жилу 1, покриту ізоляцією 2 і обплетенням 3. Ізоляція 2 виконана зі зшитої безгалогенної композиції з кисневим індексом не менше 33. Захисне обплетення 3 може бути виконане зі скляних ниток, покритих кремнійорганічним лаком 4. Під ізоляцією 2 може бути розташований термічний бар'єр зі слюдяних стрічок. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 55 1. Електричний провід для бортової мережі, що містить багатодротову мідну луджену струмопровідну жилу, покриту ізоляцією і обплетенням, який відрізняється тим, що ізоляція виконана зі зшитої безгалогенної композиції з кисневим індексом не менше 33. 2. Електричний провід за п. 1, який відрізняється тим, що захисне обплетення виконане зі скляних ниток, покритих кремнійорганічним лаком. 3. Електричний провід за п. 1, який відрізняється тим, що під ізоляцією розташований термічний бар'єр зі слюдяних стрічок. 1 UA 92978 U Комп’ютерна верстка С. Чулій Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
