Електричний провід

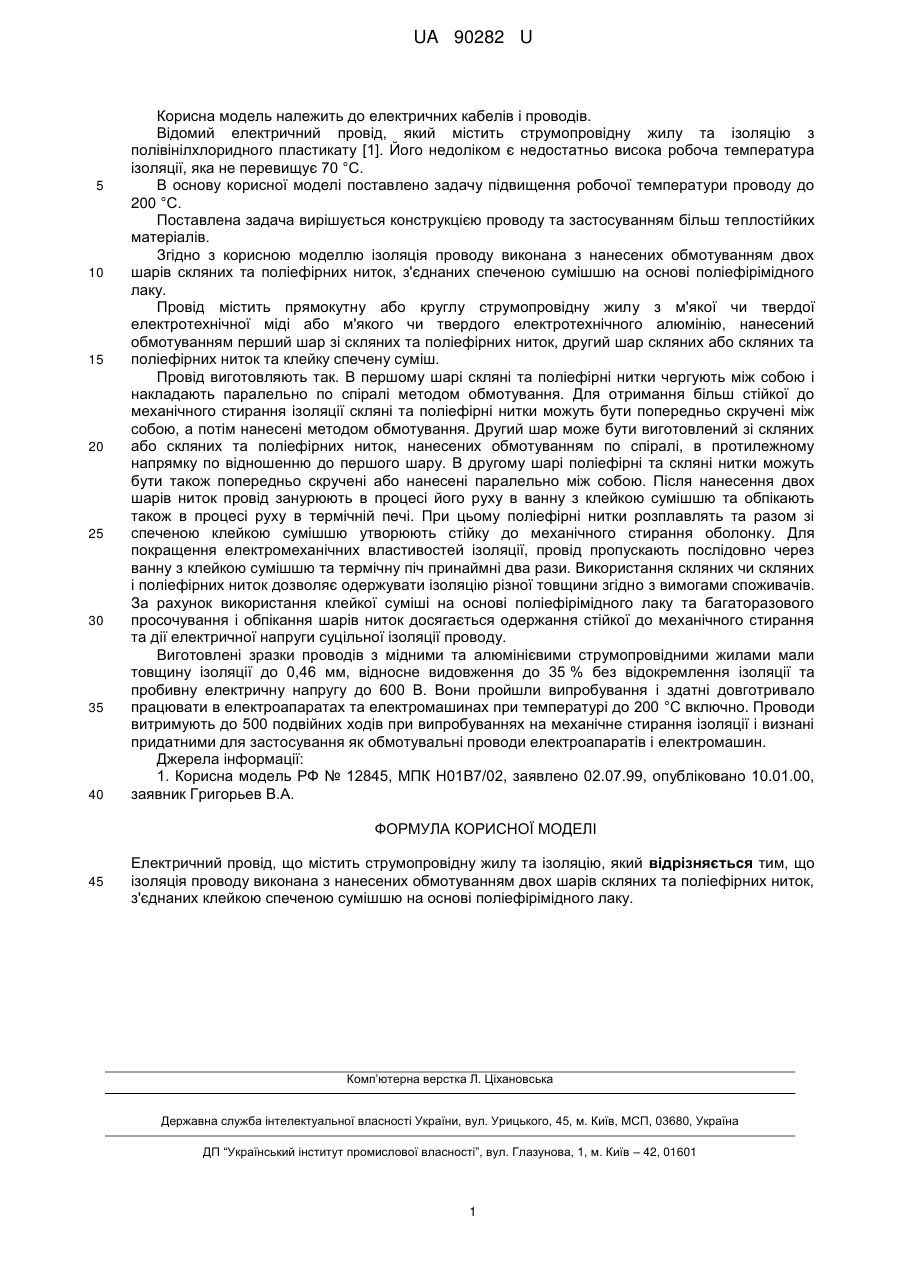

Реферат: Електричний провід містить струмопровідну жилу, ізоляцію. Ізоляція проводу виконана з нанесених обмотуванням двох шарів скляних та поліефірних ниток, з'єднаних клейкою спеченою сумішшю на основі поліефірімідного лаку. UA 90282 U (12) UA 90282 U UA 90282 U 5 10 15 20 25 30 35 40 Корисна модель належить до електричних кабелів і проводів. Відомий електричний провід, який містить струмопровідну жилу та ізоляцію з полівінілхлоридного пластикату [1]. Його недоліком є недостатньо висока робоча температура ізоляції, яка не перевищує 70 °C. В основу корисної моделі поставлено задачу підвищення робочої температури проводу до 200 °C. Поставлена задача вирішується конструкцією проводу та застосуванням більш теплостійких матеріалів. Згідно з корисною моделлю ізоляція проводу виконана з нанесених обмотуванням двох шарів скляних та поліефірних ниток, з'єднаних спеченою сумішшю на основі поліефірімідного лаку. Провід містить прямокутну або круглу струмопровідну жилу з м'якої чи твердої електротехнічної міді або м'якого чи твердого електротехнічного алюмінію, нанесений обмотуванням перший шар зі скляних та поліефірних ниток, другий шар скляних або скляних та поліефірних ниток та клейку спечену суміш. Провід виготовляють так. В першому шарі скляні та поліефірні нитки чергують між собою і накладають паралельно по спіралі методом обмотування. Для отримання більш стійкої до механічного стирання ізоляції скляні та поліефірні нитки можуть бути попередньо скручені між собою, а потім нанесені методом обмотування. Другий шар може бути виготовлений зі скляних або скляних та поліефірних ниток, нанесених обмотуванням по спіралі, в протилежному напрямку по відношенню до першого шару. В другому шарі поліефірні та скляні нитки можуть бути також попередньо скручені або нанесені паралельно між собою. Після нанесення двох шарів ниток провід занурюють в процесі його руху в ванну з клейкою сумішшю та обпікають також в процесі руху в термічній печі. При цьому поліефірні нитки розплавлять та разом зі спеченою клейкою сумішшю утворюють стійку до механічного стирання оболонку. Для покращення електромеханічних властивостей ізоляції, провід пропускають послідовно через ванну з клейкою сумішшю та термічну піч принаймні два рази. Використання скляних чи скляних і поліефірних ниток дозволяє одержувати ізоляцію різної товщини згідно з вимогами споживачів. За рахунок використання клейкої суміші на основі поліефірімідного лаку та багаторазового просочування і обпікання шарів ниток досягається одержання стійкої до механічного стирання та дії електричної напруги суцільної ізоляції проводу. Виготовлені зразки проводів з мідними та алюмінієвими струмопровідними жилами мали товщину ізоляції до 0,46 мм, відносне видовження до 35 % без відокремлення ізоляції та пробивну електричну напругу до 600 В. Вони пройшли випробування і здатні довготривало працювати в електроапаратах та електромашинах при температурі до 200 °C включно. Проводи витримують до 500 подвійних ходів при випробуваннях на механічне стирання ізоляції і визнані придатними для застосування як обмотувальні проводи електроапаратів і електромашин. Джерела інформації: 1. Корисна модель РФ № 12845, МПК Н01В7/02, заявлено 02.07.99, опубліковано 10.01.00, заявник Григорьев В.А. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 Електричний провід, що містить струмопровідну жилу та ізоляцію, який відрізняється тим, що ізоляція проводу виконана з нанесених обмотуванням двох шарів скляних та поліефірних ниток, з'єднаних клейкою спеченою сумішшю на основі поліефірімідного лаку. Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 1
