Скоба для кріплення пагонів рослин до шпалерного дроту

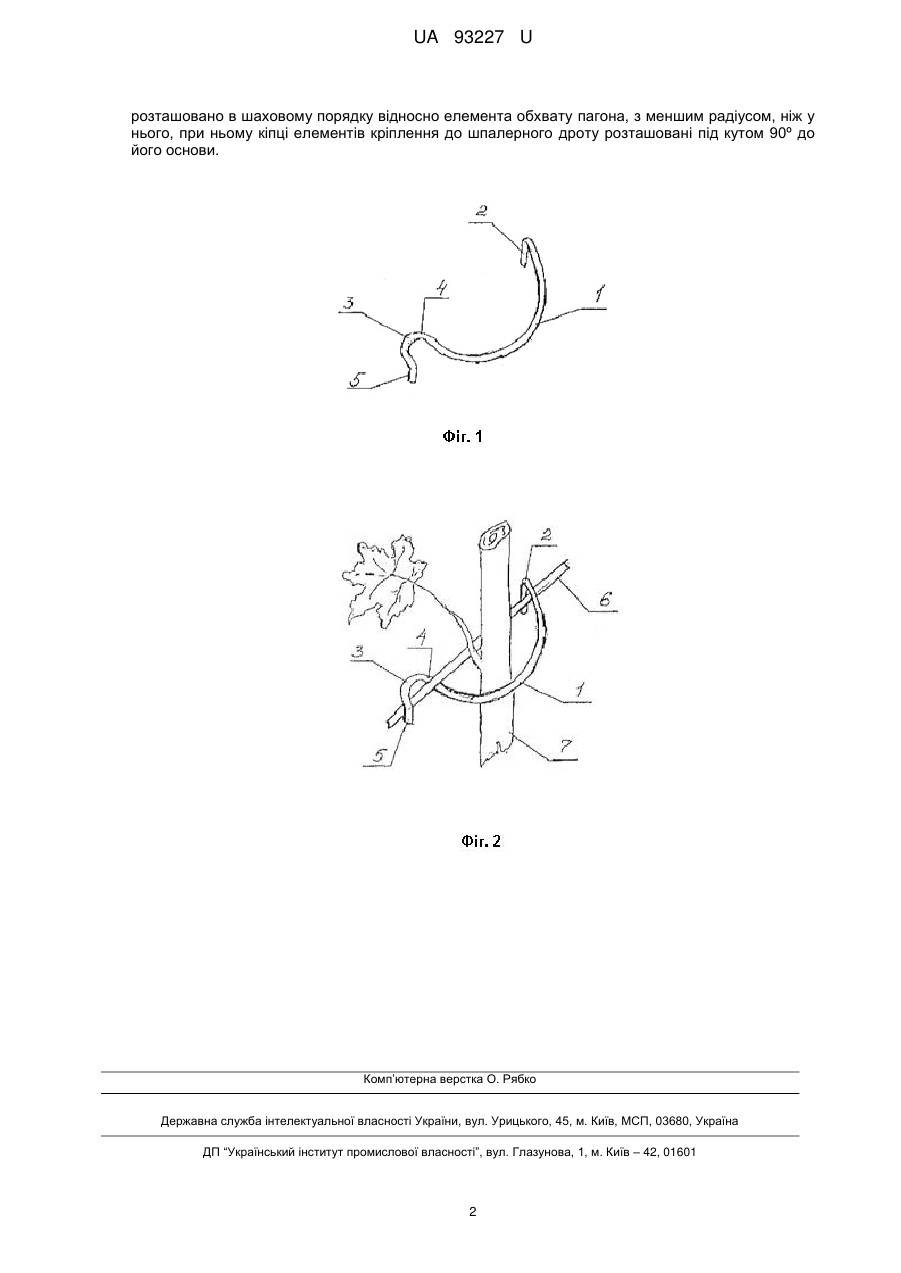

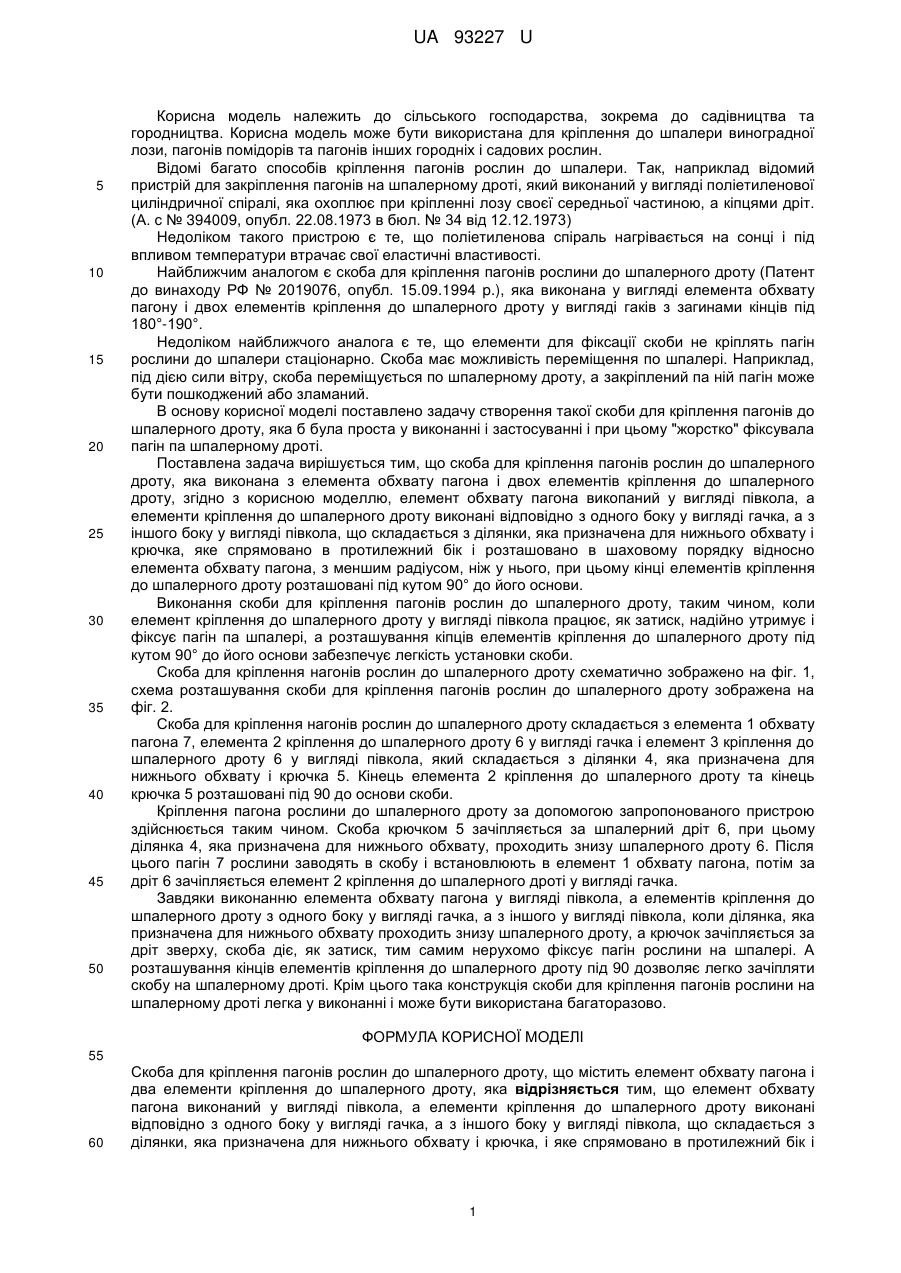

Реферат: UA 93227 U UA 93227 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до сільського господарства, зокрема до садівництва та городництва. Корисна модель може бути використана для кріплення до шпалери виноградної лози, пагонів помідорів та пагонів інших городніх і садових рослин. Відомі багато способів кріплення пагонів рослин до шпалери. Так, наприклад відомий пристрій для закріплення пагонів на шпалерному дроті, який виконаний у вигляді поліетиленової циліндричної спіралі, яка охоплює при кріпленні лозу своєї середньої частиною, а кіпцями дріт. (А. с № 394009, опубл. 22.08.1973 в бюл. № 34 від 12.12.1973) Недоліком такого пристрою є те, що поліетиленова спіраль нагрівається на сонці і під впливом температури втрачає свої еластичні властивості. Найближчим аналогом є скоба для кріплення пагонів рослини до шпалерного дроту (Патент до винаходу РФ № 2019076, опубл. 15.09.1994 p.), яка виконана у вигляді елемента обхвату пагону і двох елементів кріплення до шпалерного дроту у вигляді гаків з загинами кінців під 180°-190°. Недоліком найближчого аналога є те, що елементи для фіксації скоби не кріплять пагін рослини до шпалери стаціонарно. Скоба має можливість переміщення по шпалері. Наприклад, під дією сили вітру, скоба переміщується по шпалерному дроту, а закріплений па ній пагін може бути пошкоджений або зламаний. В основу корисної моделі поставлено задачу створення такої скоби для кріплення пагонів до шпалерного дроту, яка б була проста у виконанні і застосуванні і при цьому "жорстко" фіксувала пагін па шпалерному дроті. Поставлена задача вирішується тим, що скоба для кріплення пагонів рослин до шпалерного дроту, яка виконана з елемента обхвату пагона і двох елементів кріплення до шпалерного дроту, згідно з корисною моделлю, елемент обхвату пагона викопаний у вигляді півкола, а елементи кріплення до шпалерного дроту виконані відповідно з одного боку у вигляді гачка, а з іншого боку у вигляді півкола, що складається з ділянки, яка призначена для нижнього обхвату і крючка, яке спрямовано в протилежний бік і розташовано в шаховому порядку відносно елемента обхвату пагона, з меншим радіусом, ніж у нього, при цьому кінці елементів кріплення до шпалерного дроту розташовані під кутом 90° до його основи. Виконання скоби для кріплення пагонів рослин до шпалерного дроту, таким чином, коли елемент кріплення до шпалерного дроту у вигляді півкола працює, як затиск, надійно утримує і фіксує пагін па шпалері, а розташування кіпців елементів кріплення до шпалерного дроту під кутом 90° до його основи забезпечує легкість установки скоби. Скоба для кріплення нагонів рослин до шпалерного дроту схематично зображено на фіг. 1, схема розташування скоби для кріплення пагонів рослин до шпалерного дроту зображена на фіг. 2. Скоба для кріплення нагонів рослин до шпалерного дроту складається з елемента 1 обхвату пагона 7, елемента 2 кріплення до шпалерного дроту 6 у вигляді гачка і елемент 3 кріплення до шпалерного дроту 6 у вигляді півкола, який складається з ділянки 4, яка призначена для нижнього обхвату і крючка 5. Кінець елемента 2 кріплення до шпалерного дроту та кінець крючка 5 розташовані під 90 до основи скоби. Кріплення пагона рослини до шпалерного дроту за допомогою запропонованого пристрою здійснюється таким чином. Скоба крючком 5 зачіпляється за шпалерний дріт 6, при цьому ділянка 4, яка призначена для нижнього обхвату, проходить знизу шпалерного дроту 6. Після цього пагін 7 рослини заводять в скобу і встановлюють в елемент 1 обхвату пагона, потім за дріт 6 зачіпляється елемент 2 кріплення до шпалерного дроті у вигляді гачка. Завдяки виконанню елемента обхвату пагона у вигляді півкола, а елементів кріплення до шпалерного дроту з одного боку у вигляді гачка, а з іншого у вигляді півкола, коли ділянка, яка призначена для нижнього обхвату проходить знизу шпалерного дроту, а крючок зачіпляється за дріт зверху, скоба діє, як затиск, тим самим нерухомо фіксує пагін рослини на шпалері. А розташування кінців елементів кріплення до шпалерного дроту під 90 дозволяє легко зачіпляти скобу на шпалерному дроті. Крім цього така конструкція скоби для кріплення пагонів рослини на шпалерному дроті легка у виконанні і може бути використана багаторазово. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 60 Скоба для кріплення пагонів рослин до шпалерного дроту, що містить елемент обхвату пагона і два елементи кріплення до шпалерного дроту, яка відрізняється тим, що елемент обхвату пагона виконаний у вигляді півкола, а елементи кріплення до шпалерного дроту виконані відповідно зодного боку у вигляді гачка, а з іншого боку у вигляді півкола, що складається з ділянки, яка призначена для нижнього обхвату і крючка, і яке спрямовано в протилежний бік і 1 UA 93227 U розташовано в шаховому порядку відносно елемента обхвату пагона, з меншим радіусом, ніж у нього, при ньому кіпці елементів кріплення до шпалерного дроту розташовані під кутом 90º до його основи. Комп’ютерна верстка О. Рябко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
