Скоба “алігатор” для скріплення сусідніх витків колючого дроту

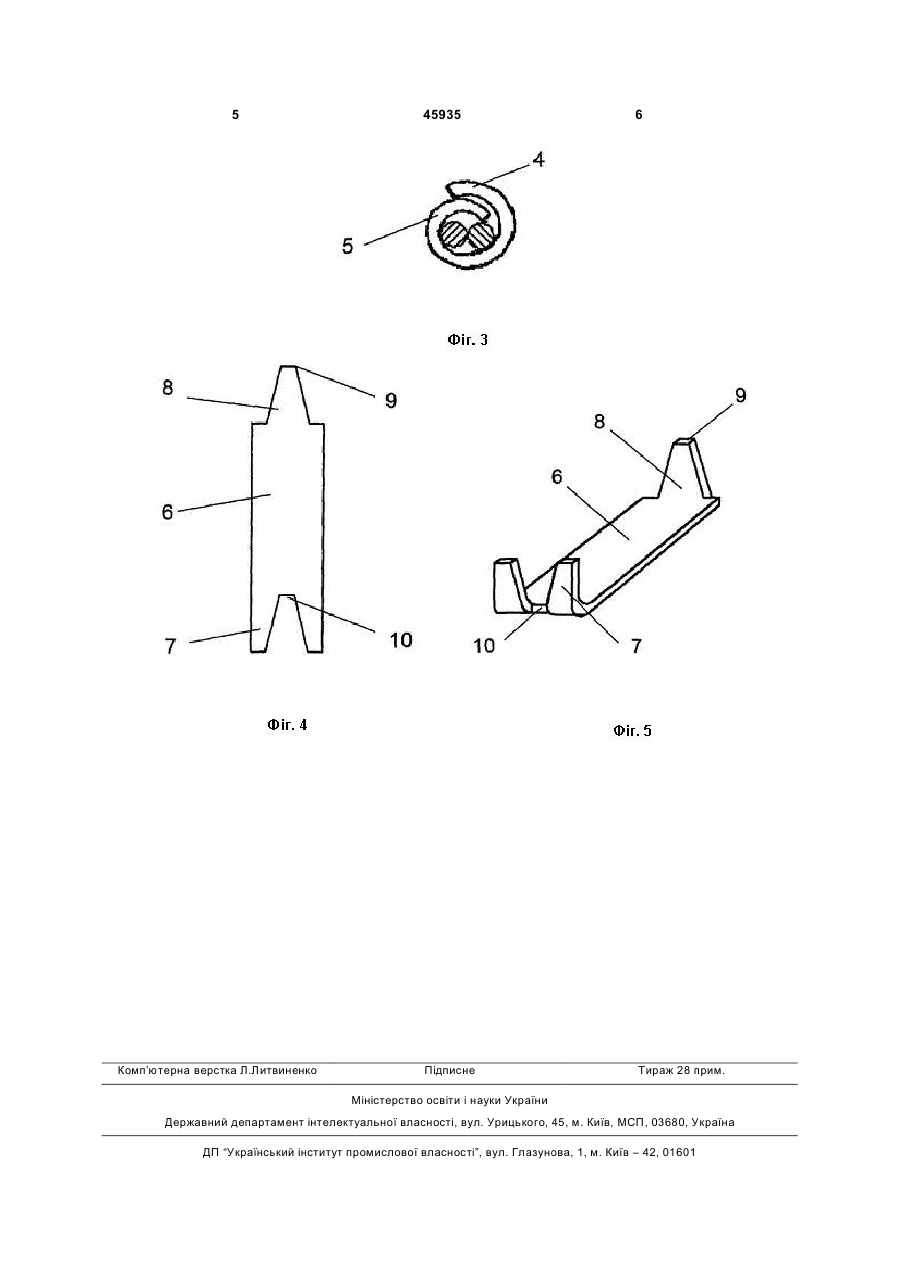

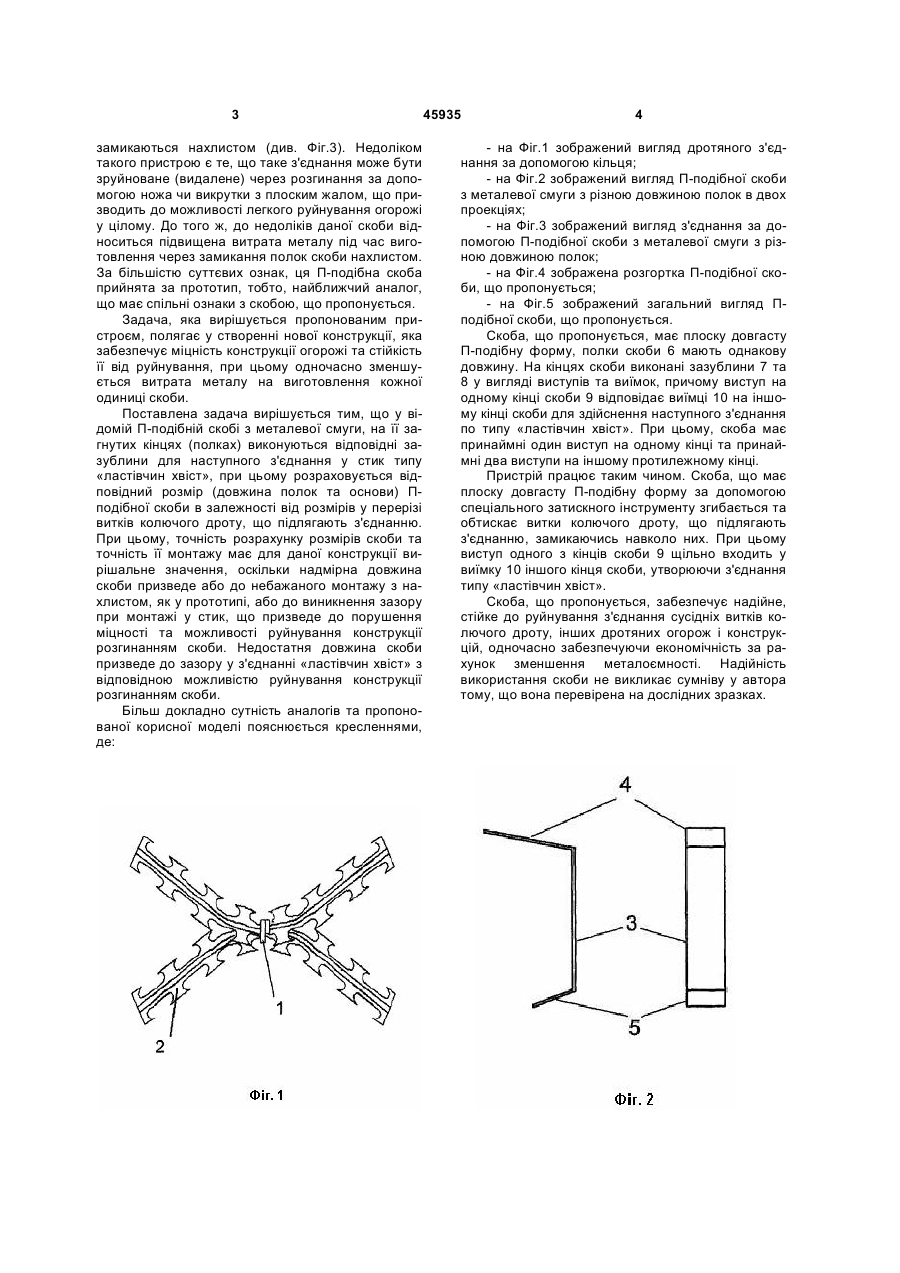

1. Скоба для скріплення сусідніх витків колючого дроту, що має плоску довгасту П-подібну форму, яка відрізняється тим, що на кінцях скоби виконані зазублини у вигляді виступів та виїмок, 3 замикаються нахлистом (див. Фіг.3). Недоліком такого пристрою є те, що таке з'єднання може бути зруйноване (видалене) через розгинання за допомогою ножа чи викрутки з плоским жалом, що призводить до можливості легкого руйнування огорожі у цілому. До того ж, до недоліків даної скоби відноситься підвищена витрата металу під час виготовлення через замикання полок скоби нахлистом. За більшістю суттєвих ознак, ця П-подібна скоба прийнята за прототип, тобто, найближчий аналог, що має спільні ознаки з скобою, що пропонується. Задача, яка вирішується пропонованим пристроєм, полягає у створенні нової конструкції, яка забезпечує міцність конструкції огорожі та стійкість її від руйнування, при цьому одночасно зменшується витрата металу на виготовлення кожної одиниці скоби. Поставлена задача вирішується тим, що у відомій П-подібній скобі з металевої смуги, на її загнутих кінцях (полках) виконуються відповідні зазублини для наступного з'єднання у стик типу «ластівчин хвіст», при цьому розраховується відповідний розмір (довжина полок та основи) Пподібної скоби в залежності від розмірів у перерізі витків колючого дроту, що підлягають з'єднанню. При цьому, точність розрахунку розмірів скоби та точність її монтажу має для даної конструкції вирішальне значення, оскільки надмірна довжина скоби призведе або до небажаного монтажу з нахлистом, як у прототипі, або до виникнення зазору при монтажі у стик, що призведе до порушення міцності та можливості руйнування конструкції розгинанням скоби. Недостатня довжина скоби призведе до зазору у з'єднанні «ластівчин хвіст» з відповідною можливістю руйнування конструкції розгинанням скоби. Більш докладно сутність аналогів та пропонованої корисної моделі пояснюється кресленнями, де: 45935 4 - на Фіг.1 зображений вигляд дротяного з'єднання за допомогою кільця; - на Фіг.2 зображений вигляд П-подібної скоби з металевої смуги з різною довжиною полок в двох проекціях; - на Фіг.3 зображений вигляд з'єднання за допомогою П-подібної скоби з металевої смуги з різною довжиною полок; - на Фіг.4 зображена розгортка П-подібної скоби, що пропонується; - на Фіг.5 зображений загальний вигляд Пподібної скоби, що пропонується. Скоба, що пропонується, має плоску довгасту П-подібну форму, полки скоби 6 мають однакову довжину. На кінцях скоби виконані зазублини 7 та 8 у вигляді виступів та виїмок, причому виступ на одному кінці скоби 9 відповідає виїмці 10 на іншому кінці скоби для здійснення наступного з'єднання по типу «ластівчин хвіст». При цьому, скоба має принаймні один виступ на одному кінці та принаймні два виступи на іншому протилежному кінці. Пристрій працює таким чином. Скоба, що має плоску довгасту П-подібну форму за допомогою спеціального затискного інструменту згибається та обтискає витки колючого дроту, що підлягають з'єднанню, замикаючись навколо них. При цьому виступ одного з кінців скоби 9 щільно входить у виїмку 10 іншого кінця скоби, утворюючи з'єднання типу «ластівчин хвіст». Скоба, що пропонується, забезпечує надійне, стійке до руйнування з'єднання сусідніх витків колючого дроту, інших дротяних огорож і конструкцій, одночасно забезпечуючи економічність за рахунок зменшення металоємності. Надійність використання скоби не викликає сумніву у автора тому, що вона перевірена на дослідних зразках. 5 Комп’ютерна верстка Л.Литвиненко 45935 6 Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
