Система опалення приміщення

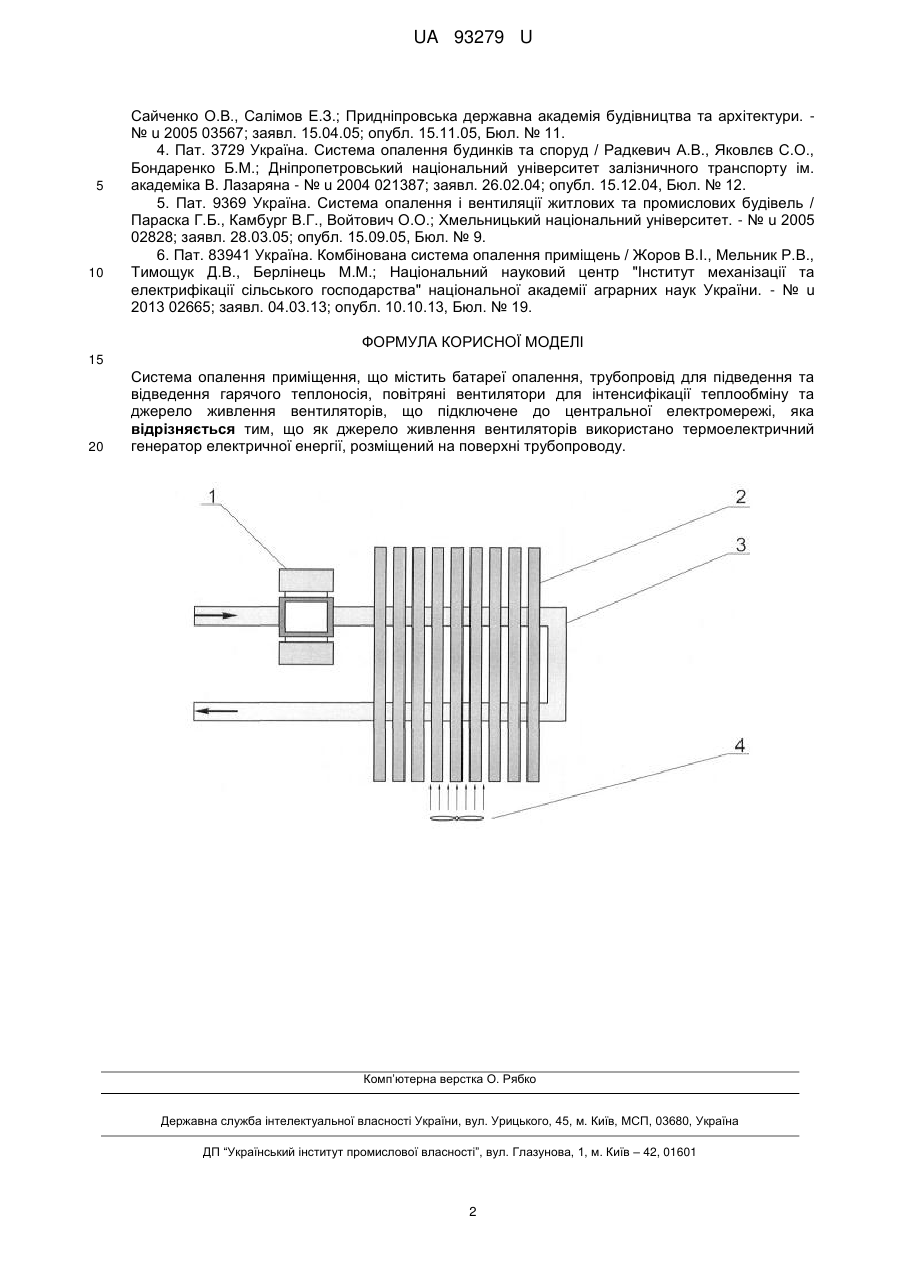

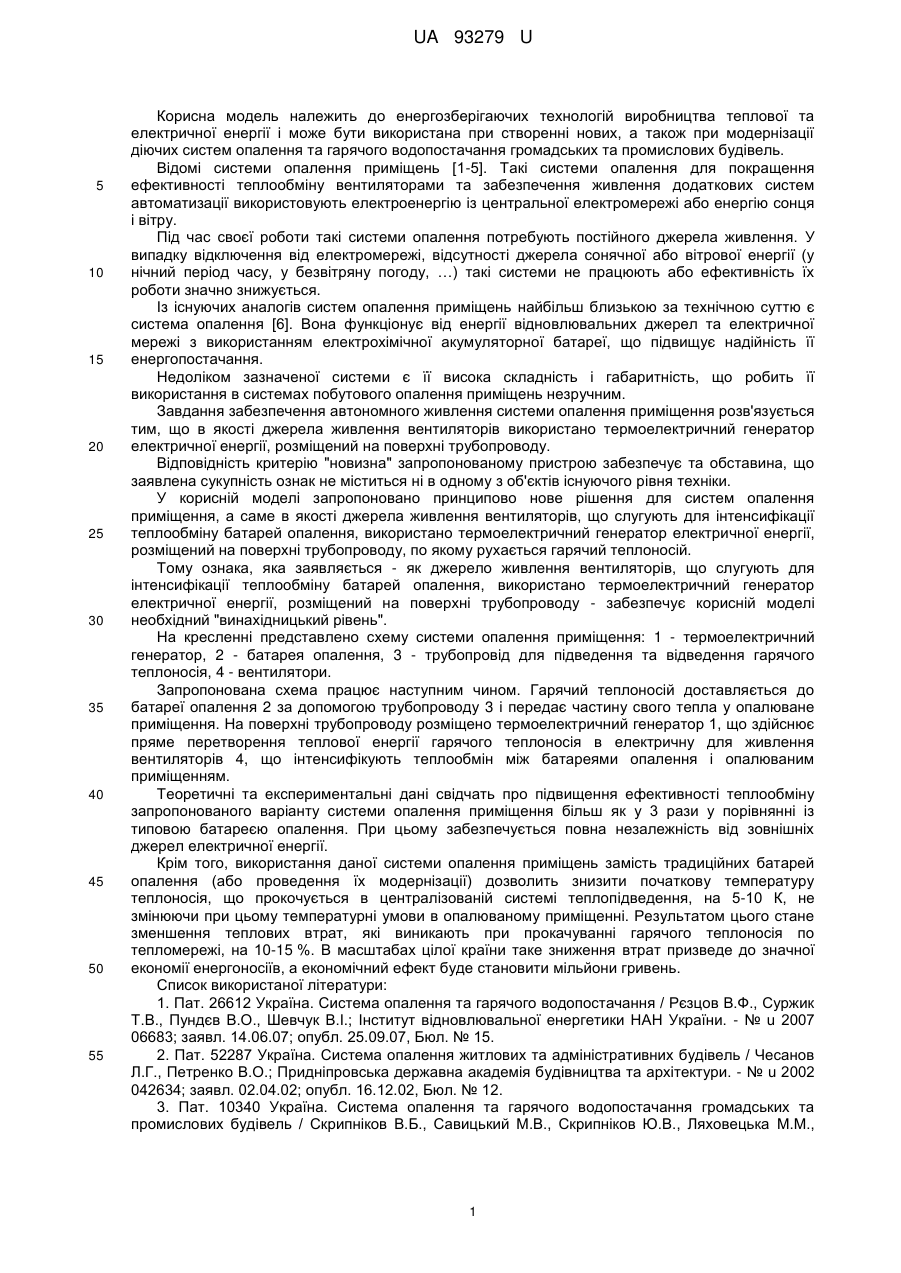

Реферат: UA 93279 U UA 93279 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до енергозберігаючих технологій виробництва теплової та електричної енергії і може бути використана при створенні нових, а також при модернізації діючих систем опалення та гарячого водопостачання громадських та промислових будівель. Відомі системи опалення приміщень [1-5]. Такі системи опалення для покращення ефективності теплообміну вентиляторами та забезпечення живлення додаткових систем автоматизації використовують електроенергію із центральної електромережі або енергію сонця і вітру. Під час своєї роботи такі системи опалення потребують постійного джерела живлення. У випадку відключення від електромережі, відсутності джерела сонячної або вітрової енергії (у нічний період часу, у безвітряну погоду, …) такі системи не працюють або ефективність їх роботи значно знижується. Із існуючих аналогів систем опалення приміщень найбільш близькою за технічною суттю є система опалення [6]. Вона функціонує від енергії відновлювальних джерел та електричної мережі з використанням електрохімічної акумуляторної батареї, що підвищує надійність її енергопостачання. Недоліком зазначеної системи є її висока складність і габаритність, що робить її використання в системах побутового опалення приміщень незручним. Завдання забезпечення автономного живлення системи опалення приміщення розв'язується тим, що в якості джерела живлення вентиляторів використано термоелектричний генератор електричної енергії, розміщений на поверхні трубопроводу. Відповідність критерію "новизна" запропонованому пристрою забезпечує та обставина, що заявлена сукупність ознак не міститься ні в одному з об'єктів існуючого рівня техніки. У корисній моделі запропоновано принципово нове рішення для систем опалення приміщення, а саме в якості джерела живлення вентиляторів, що слугують для інтенсифікації теплообміну батарей опалення, використано термоелектричний генератор електричної енергії, розміщений на поверхні трубопроводу, по якому рухається гарячий теплоносій. Тому ознака, яка заявляється - як джерело живлення вентиляторів, що слугують для інтенсифікації теплообміну батарей опалення, використано термоелектричний генератор електричної енергії, розміщений на поверхні трубопроводу - забезпечує корисній моделі необхідний "винахідницький рівень". На кресленні представлено схему системи опалення приміщення: 1 - термоелектричний генератор, 2 - батарея опалення, 3 - трубопровід для підведення та відведення гарячого теплоносія, 4 - вентилятори. Запропонована схема працює наступним чином. Гарячий теплоносій доставляється до батареї опалення 2 за допомогою трубопроводу 3 і передає частину свого тепла у опалюване приміщення. На поверхні трубопроводу розміщено термоелектричний генератор 1, що здійснює пряме перетворення теплової енергії гарячого теплоносія в електричну для живлення вентиляторів 4, що інтенсифікують теплообмін між батареями опалення і опалюваним приміщенням. Теоретичні та експериментальні дані свідчать про підвищення ефективності теплообміну запропонованого варіанту системи опалення приміщення більш як у 3 рази у порівнянні із типовою батареєю опалення. При цьому забезпечується повна незалежність від зовнішніх джерел електричної енергії. Крім того, використання даної системи опалення приміщень замість традиційних батарей опалення (або проведення їх модернізації) дозволить знизити початкову температуру теплоносія, що прокочується в централізованій системі теплопідведення, на 5-10 К, не змінюючи при цьому температурні умови в опалюваному приміщенні. Результатом цього стане зменшення теплових втрат, які виникають при прокачуванні гарячого теплоносія по тепломережі, на 10-15 %. В масштабах цілої країни таке зниження втрат призведе до значної економії енергоносіїв, а економічний ефект буде становити мільйони гривень. Список використаної літератури: 1. Пат. 26612 Україна. Система опалення та гарячого водопостачання / Рєзцов В.Ф., Суржик Т.В., Пундєв В.О., Шевчук В.І.; Інститут відновлювальної енергетики НАН України. - № u 2007 06683; заявл. 14.06.07; опубл. 25.09.07, Бюл. № 15. 2. Пат. 52287 Україна. Система опалення житлових та адміністративних будівель / Чесанов Л.Г., Петренко В.О.; Придніпровська державна академія будівництва та архітектури. - № u 2002 042634; заявл. 02.04.02; опубл. 16.12.02, Бюл. № 12. 3. Пат. 10340 Україна. Система опалення та гарячого водопостачання громадських та промислових будівель / Скрипніков В.Б., Савицький М.В., Скрипніков Ю.В., Ляховецька М.М., 1 UA 93279 U 5 10 Сайченко О.В., Салімов Е.З.; Придніпровська державна академія будівництва та архітектури. № u 2005 03567; заявл. 15.04.05; опубл. 15.11.05, Бюл. № 11. 4. Пат. 3729 Україна. Система опалення будинків та споруд / Радкевич А.В., Яковлєв C.O., Бондаренко Б.М.; Дніпропетровський національний університет залізничного транспорту ім. академіка В. Лазаряна - № u 2004 021387; заявл. 26.02.04; опубл. 15.12.04, Бюл. № 12. 5. Пат. 9369 Україна. Система опалення і вентиляції житлових та промислових будівель / Параска Г.Б., Камбург В.Г., Войтович О.О.; Хмельницький національний університет. - № u 2005 02828; заявл. 28.03.05; опубл. 15.09.05, Бюл. № 9. 6. Пат. 83941 Україна. Комбінована система опалення приміщень / Жоров В.І., Мельник Р.В., Тимощук Д.В., Берлінець М.М.; Національний науковий центр "Інститут механізації та електрифікації сільського господарства" національної академії аграрних наук України. - № u 2013 02665; заявл. 04.03.13; опубл. 10.10.13, Бюл. № 19. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 15 20 Система опалення приміщення, що містить батареї опалення, трубопровід для підведення та відведення гарячого теплоносія, повітряні вентилятори для інтенсифікації теплообміну та джерело живлення вентиляторів, що підключене до центральної електромережі, яка відрізняється тим, що як джерело живлення вентиляторів використано термоелектричний генератор електричної енергії, розміщений на поверхні трубопроводу. Комп’ютерна верстка О. Рябко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
