Система газового опалення та вентиляції тваринницького приміщення

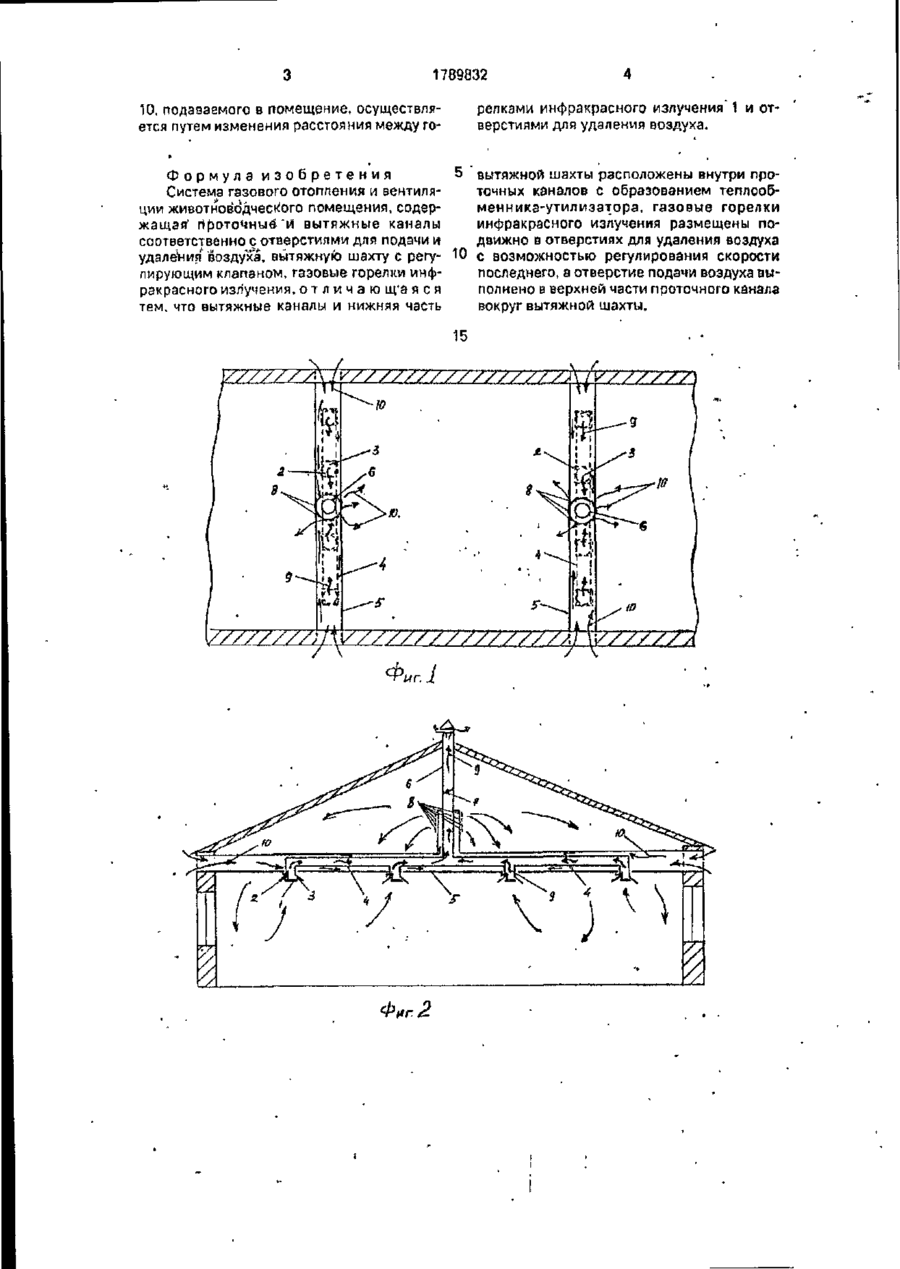

Сущность изобретения проточные и вытяжные каналы имеют соответственно от верстия для подачи и удаления воздуха, вытяжная шзхта-регулирующий клапан Вытяжные каналы и нижняя часть шахты расположены внутри проточных каналов с образованием теплообменника - утилизатора Газовые горелки инфракрасного излучения размещены подвижно в отверстиях для удаления воздуха с возможностью регулирования его скорости. Отверстие подачи воздуха выполнено в верхней части проточного канала вокруг шахты. 2 ил Изобретение относится к системам газового отопления и вентиляции зданий и может быть использовано для отопления и вентиляции животноводческих помещений с одновременной утилизацией тепла выбросного воздуха. Цель изобретения - снижение эксплуатационных затрати повышение надежности путем уменьшения воздухообмена при газовом отоплении животноводческих помещений с использованием горелок инфракрасного излучения Нафиг. 1 и 2 представлено здание с системой газового отопления и вентиляции Вытяжные каналы 4 и нижняя часть вытяжной шахты б, имеющей регулируемый клапан 7 расположены внутри приточных каналов 5 с образованием теплообменникаутилизатора газовые горелки инфракрасного излучения 1 размещены на подвижном кронштейне 2 в отверстиях для удаления воздуха 3 с возможностью регулирования расхода последнего, а отверстия подачи воздуха 8 выполнены а верхней масти приточного канала 5 вокруг вытяжной шахты 6 Система работает следующим образом Природный газ, поступая а горелки инфракрасного излучения 1 сжигается и 8 результате этого тепловой поток поступает в помещение Удаляемый из помещения воздух Э совместно с продуктами сгорания через отверстие для удаления воздуха 3 попадает в вытяжные каналы 4 теплоутилизатора и двигаясь внутри канала 4 остывает отдавая свое тепло приточному воздуху Т и О удаляется через вытяжную шахту 6 с регулируемым клапаном 7. Приточный воздух 10 поступает в приточный канал 5 за счет гравитационных сил. подогревается в результате теплообмена с удаляемым воздухом 9. Далее через отверстия для подачи воздуха 8, выполненных а верхней части приточного канала 5 вокруг вытяжной шахты 6 приточный воздух 10 попадает в помещение Регулирование количества приточного воздуха т С оо оо Сл) 1789832 релкзми инфракрасного излучения 1 и отверстиями для удаления воздуха. 10, подаваемого в помещение, осуществляется путем изменения расстояния между го Формула изобретения вытяжной шахты расположены внутри проСистема газового отопления и вентиляточных каналов с образованием теплообции животноводческого помещения, содерменника-утилизатора, газовые горелки жащая' гіроточньїб й вытяжные каналы инфракрасного излучения размещены посоответственно с отверстиями для подачи и движно в отверстиях для удаления воздуха удаления воздуха, вытяжную шахту с регу- 10 с возможностью регулирования скорости лирующим клапаном, газовые горелки инфпоследнего, а отверстие подачи воздуха выракрасного излучения, о т л и ч а ю щ'а я с я полнено в верхней части проточного канала тем. что вытяжные каналы и нижняя часть вокруг вытяжной шахты. 15 //////// m/// v// // ////7Т7Ї V////7 Фаг.
