Пустотілий металевий циліндр кононенка ю.г. для препарування зубів під коронки

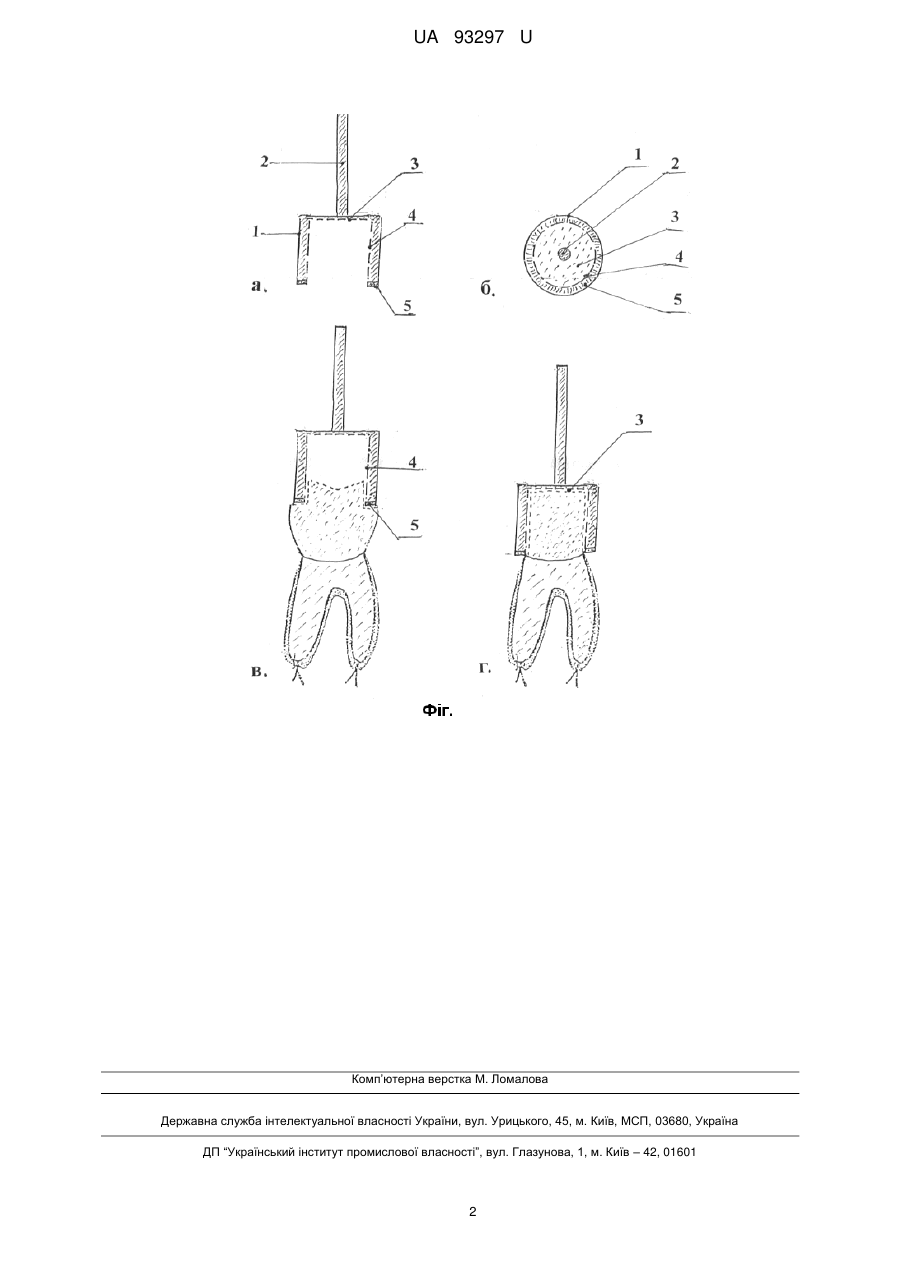

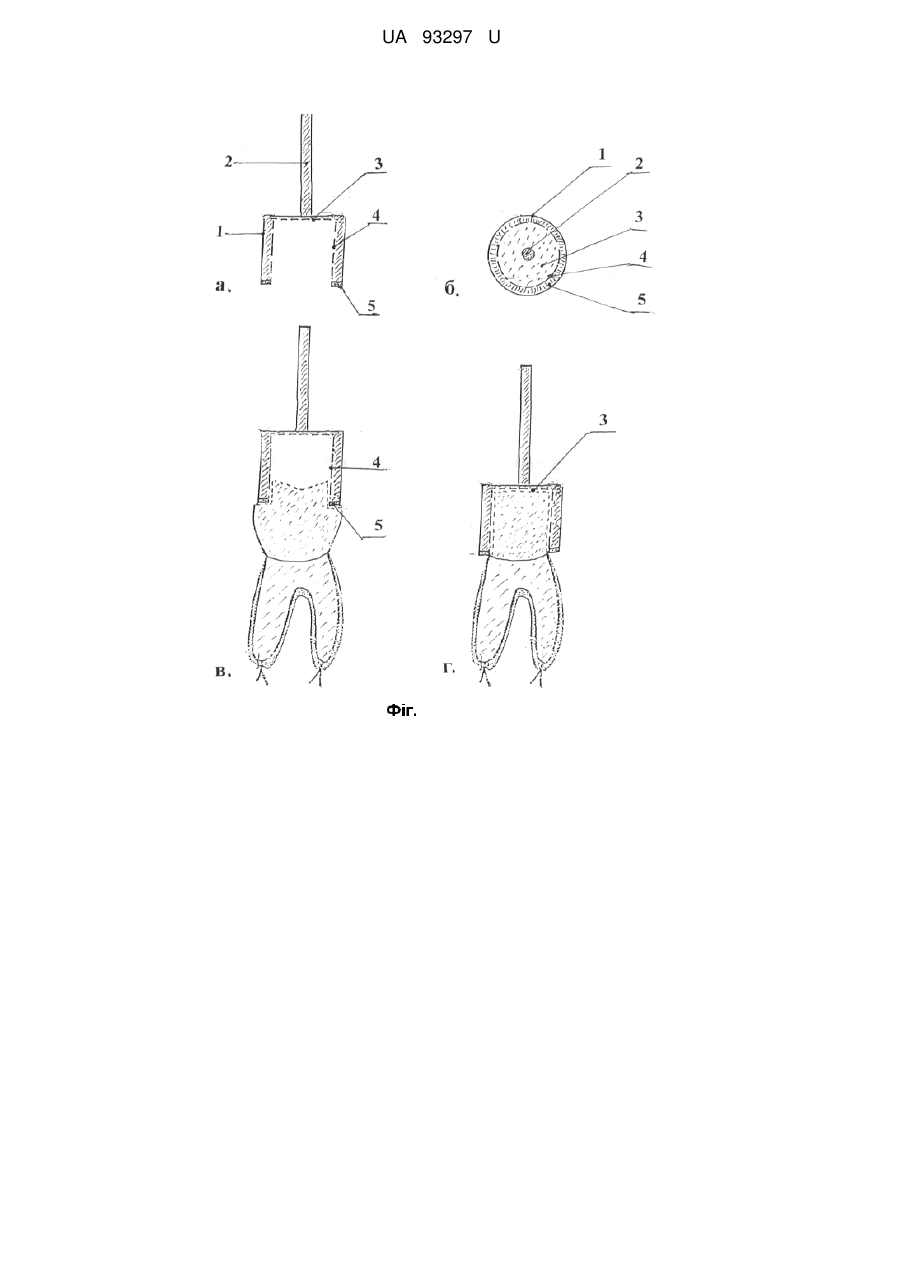

Реферат: UA 93297 U UA 93297 U 5 10 15 20 25 30 35 40 Корисна модель належить до медицини, її розділу ортопедичної стоматології, а саме до інструментарію, яким проводять препарування зубів під коронки. Відомий спосіб препарування зубів під коронки із застосуванням металевого диска (Ортопедическая стоматология: Учебник (Под. ред. В.Н. Копейкина, М.З. Миргазизова. - Изд. 2ое, доп. - М.: Медицина, 2001. - 624 с. (см. С. 158-159)). Недоліком відомого способу є те, що препарування вказаним диском складне по техніці виконання, довготривале. В основу корисної моделі поставлена задача, що полягає у створенні металевого циліндра, виготовленого пустотілим, що дасть можливість препарувати всю поверхню зуба і дасть значну економію часу при підготовці зубів під коронки. Поставлена задача вирішується тим, що пустотілий металевий циліндр для препарування зубів під коронки, що складається з робочої частини та хвостової частини, згідно з корисною моделлю пустотіла робоча частина має на внутрішній та торцевій стороні циліндра абразивне покриття. Пристрій зображено на Фіг.: а - вид з боку, б - вид зверху, в - початковий етап препарування зуба, г - завершальний етап препарування зуба. Пристрій складається з робочої частини 1 та хвостової частини 2. Робоча частина (пустотілий циліндр) має на внутрішній, наближеній до хвостової частини, круглій поверхні циліндра 3, на внутрішній боковій стороні циліндра 4 та на віддаленій від хвостової частини, торцевій стороні циліндра 5 абразивне покриття (див. Фіг. а, б). Пристрій працює наступним чином. Хвостову частину пристрою вводять в стоматологічний наконечник, який приєднують до бормашини, після цього пустотілий металевий циліндр накладають на поодинокий зуб (або на зуби, яким вже проведена сепарація) і включають стоматологічну установку. На початковому етапі препарування поодиноких зубів під коронки торцева сторона циліндра 5 зішліфовує виступаючі місця коронки зуба, а внутрішня бокова сторона циліндра 4 препарує бокові, передню та задню поверхні зуба, що надає коронці зуба округлої форми (див. Фіг. в). На завершальному етапі препарування внутрішня, наближена до хвостової частини, кругла поверхня циліндра 3 знімає жувальну поверхню зуба (див. Фіг. г). Запропонований пустотілий циліндр препарує всі поверхні зуба, що полегшує роботу лікаря та дає значну економію часу при підготуванні зубів під коронки. Наявність суттєвих ознак запропонованого металевого циліндра, виготовленого пустотілим, який складається з робочої та хвостової частини. Робоча частина - пустотілий металевий циліндр, при цьому на внутрішню сторону та торець циліндра нанесено абразивне покриття. На початковому етапі, при обертанні бормашиною вказаного металевого циліндра його просовують до шийки зуба, при цьому торцева поверхня вказаного циліндра знімає виступаючі частини коронки зуба, а його внутрішня циліндрична поверхня препарує бокові, передню та задню поверхні зуба, що надає коронці зуба округлої форми. На завершальному етапі препарування внутрішня, наближена до хвостової частини, поверхня циліндра (круглої форми) знімає жувальну поверхню зуба. Запропонований циліндр препарує всі поверхні зуба, що дає значну економію часу при підготовці зубів під коронки. Отже, вказаний металевий циліндр препарує всі поверхні зуба. При потребі можна використовувати пустотілі металеві циліндри різного (меншого) діаметра і, таким чином, препарувати зуб до потрібного розміру. 45 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 Пустотілий металевий циліндр для препарування зубів під коронки, що складається з робочої та хвостової частин, який відрізняється тим, що його пустотіла робоча частина має на внутрішній та торцевій стороні циліндра абразивне покриття. 1 UA 93297 U Комп’ютерна верстка М. Ломалова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
