Оптичний сенсор хвилювання в рідині
Формула / Реферат
1. Оптичний сенсор хвилювання в рідині, що включає джерело світла і оптичний детектор, відокремлені один від одного поверхнею рідини, блок живлення в герметичному контейнері та блок обробки і передачі сигналів, який відрізняється тим, що в нього додатково введена механічна перемичка, що з'єднує джерело світла з оптичним детектором так, що їх оптичні осі суміщені і зустрічно спрямовані, на якій закріплена поплавкова система, що забезпечує задане положення оптичної осі щодо поверхні рідини, а блок живлення в герметичному контейнері має нейтральну плавучість.
2. Оптичний сенсор за п. 1, який відрізняється тим, що джерело світла розташоване в рідині, а оптичний детектор розташований над поверхнею рідини.
3. Оптичний сенсор за пп. 1, 2, який відрізняється тим, що джерело світла являє собою напівпровідниковий інфрачервоний випромінювач.
Текст

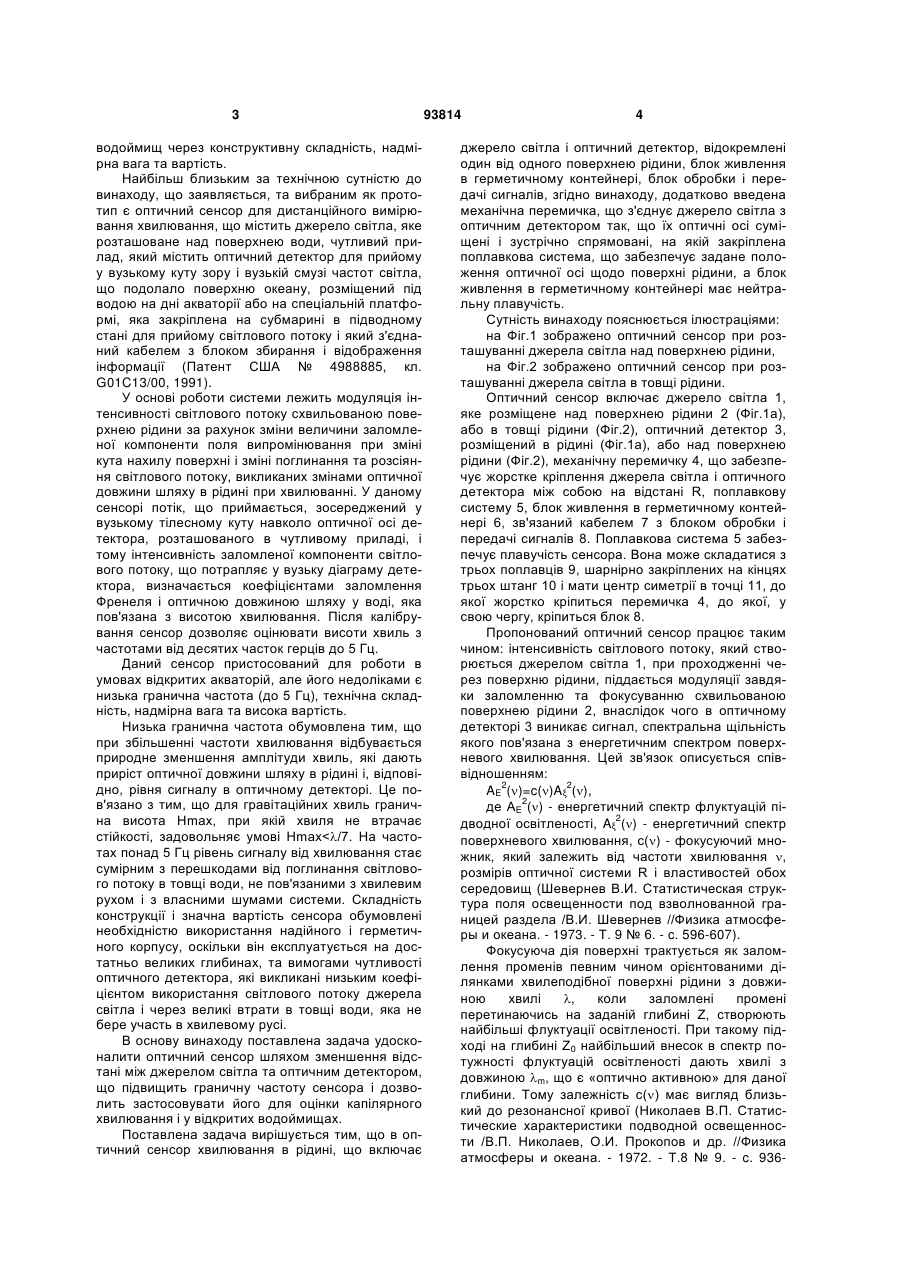

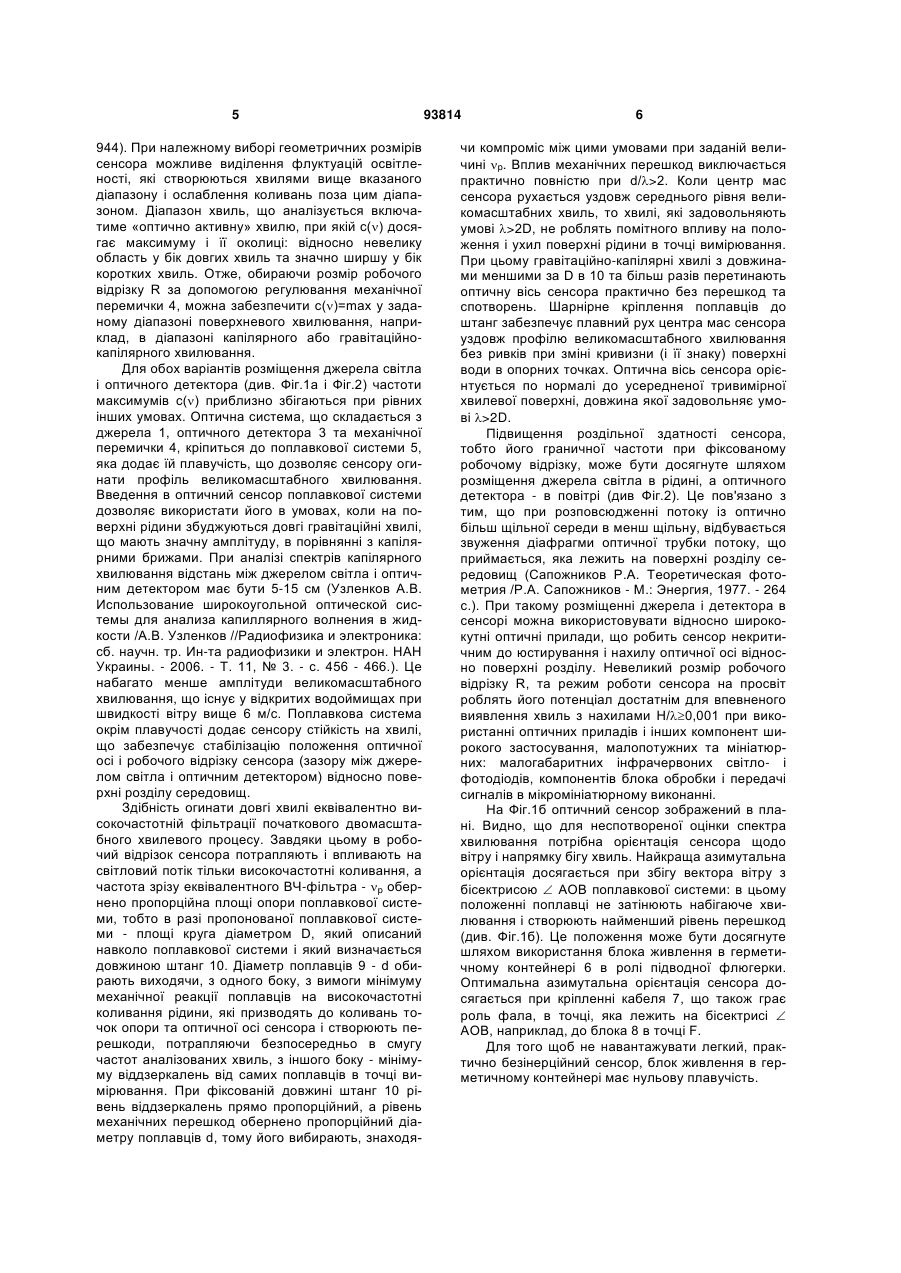

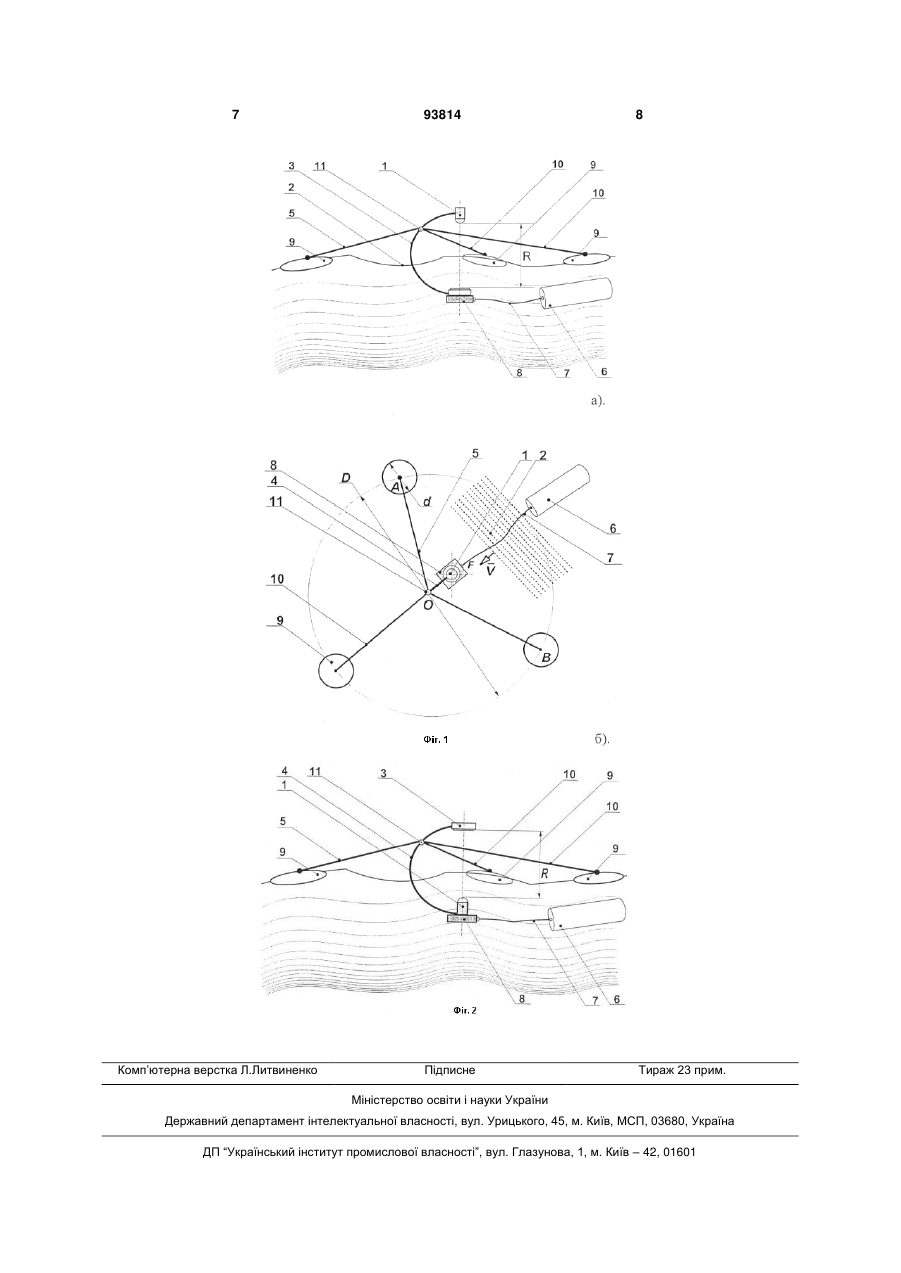

1. Оптичний сенсор хвилювання в рідині, що включає джерело світла і оптичний детектор, відо 3 водоймищ через конструктивну складність, надмірна вага та вартість. Найбільш близьким за технічною сутністю до винаходу, що заявляється, та вибраним як прототип є оптичний сенсор для дистанційного вимірювання хвилювання, що містить джерело світла, яке розташоване над поверхнею води, чутливий прилад, який містить оптичний детектор для прийому у вузькому куту зору і вузькій смузі частот світла, що подолало поверхню океану, розміщений під водою на дні акваторії або на спеціальній платформі, яка закріплена на субмарині в підводному стані для прийому світлового потоку і який з'єднаний кабелем з блоком збирання і відображення інформації (Патент США № 4988885, кл. G01C13/00, 1991). У основі роботи системи лежить модуляція інтенсивності світлового потоку схвильованою поверхнею рідини за рахунок зміни величини заломленої компоненти поля випромінювання при зміні кута нахилу поверхні і зміні поглинання та розсіяння світлового потоку, викликаних змінами оптичної довжини шляху в рідині при хвилюванні. У даному сенсорі потік, що приймається, зосереджений у вузькому тілесному куту навколо оптичної осі детектора, розташованого в чутливому приладі, і тому інтенсивність заломленої компоненти світлового потоку, що потрапляє у вузьку діаграму детектора, визначається коефіцієнтами заломлення Френеля і оптичною довжиною шляху у воді, яка пов'язана з висотою хвилювання. Після калібрування сенсор дозволяє оцінювати висоти хвиль з частотами від десятих часток герців до 5 Гц. Даний сенсор пристосований для роботи в умовах відкритих акваторій, але його недоліками є низька гранична частота (до 5 Гц), технічна складність, надмірна вага та висока вартість. Низька гранична частота обумовлена тим, що при збільшенні частоти хвилювання відбувається природне зменшення амплітуди хвиль, які дають приріст оптичної довжини шляху в рідині і, відповідно, рівня сигналу в оптичному детекторі. Це пов'язано з тим, що для гравітаційних хвиль гранична висота Нmах, при якій хвиля не втрачає стійкості, задовольняє умові Нmах
ДивитисяДодаткова інформація
Назва патенту англійськоюOptical sensor of roughness in liquid
Автори англійськоюUzlenkov Oleksandr Valentynovych
Назва патенту російськоюОптический cehcop волнения b жидкости
Автори російськоюУзленков Александр Валентинович
МПК / Мітки
МПК: G01C 13/00
Мітки: оптичний, хвилювання, рідини, сенсор
Код посилання
<a href="https://ua.patents.su/4-93814-optichnijj-sensor-khvilyuvannya-v-ridini.html" target="_blank" rel="follow" title="База патентів України">Оптичний сенсор хвилювання в рідині</a>
Оптичний сенсор хвилювання в рідині
Номер патенту: 53387
Опубліковано: 11.10.2010
Автор: Узленков Олександр Валентинович
МПК: G01H 9/00
Мітки: оптичний, сенсор, хвилювання, рідини
Формула / Реферат:
1. Оптичний сенсор хвилювання в рідині, що включає джерело світла і оптичний детектор, відокремлені один від одного поверхнею рідини, блок живлення в герметичному контейнері, блок обробки і передачі сигналів, який відрізняється тим, що в нього додатково введена механічна перемичка, що з'єднує джерело світла з оптичним детектором так, що їх оптичні осі суміщені і зустрічно спрямовані, і на якій закріплена поплавкова система, що забезпечує...
