Апарат для переміщення напівретенованого зуба у мезіальному напрямі

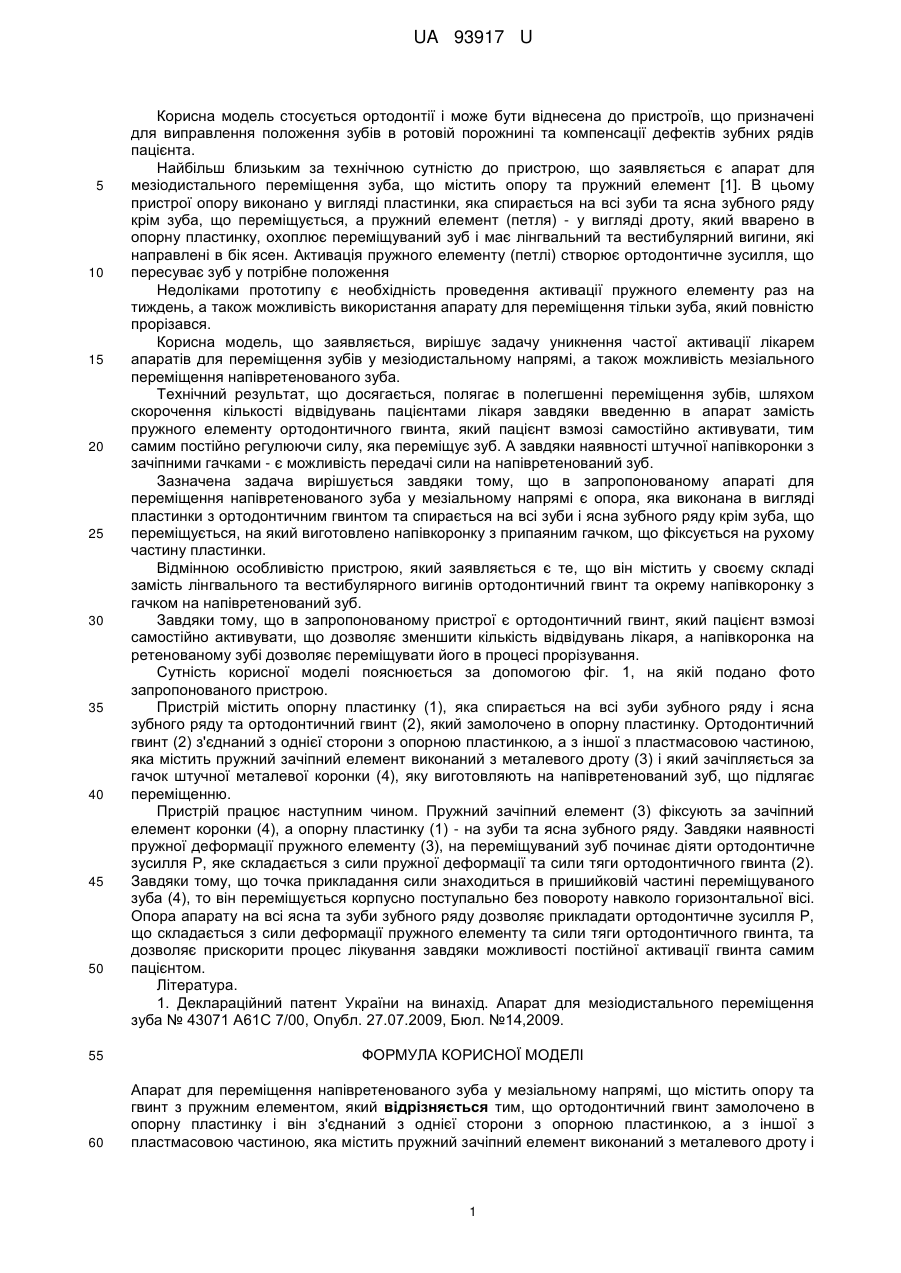

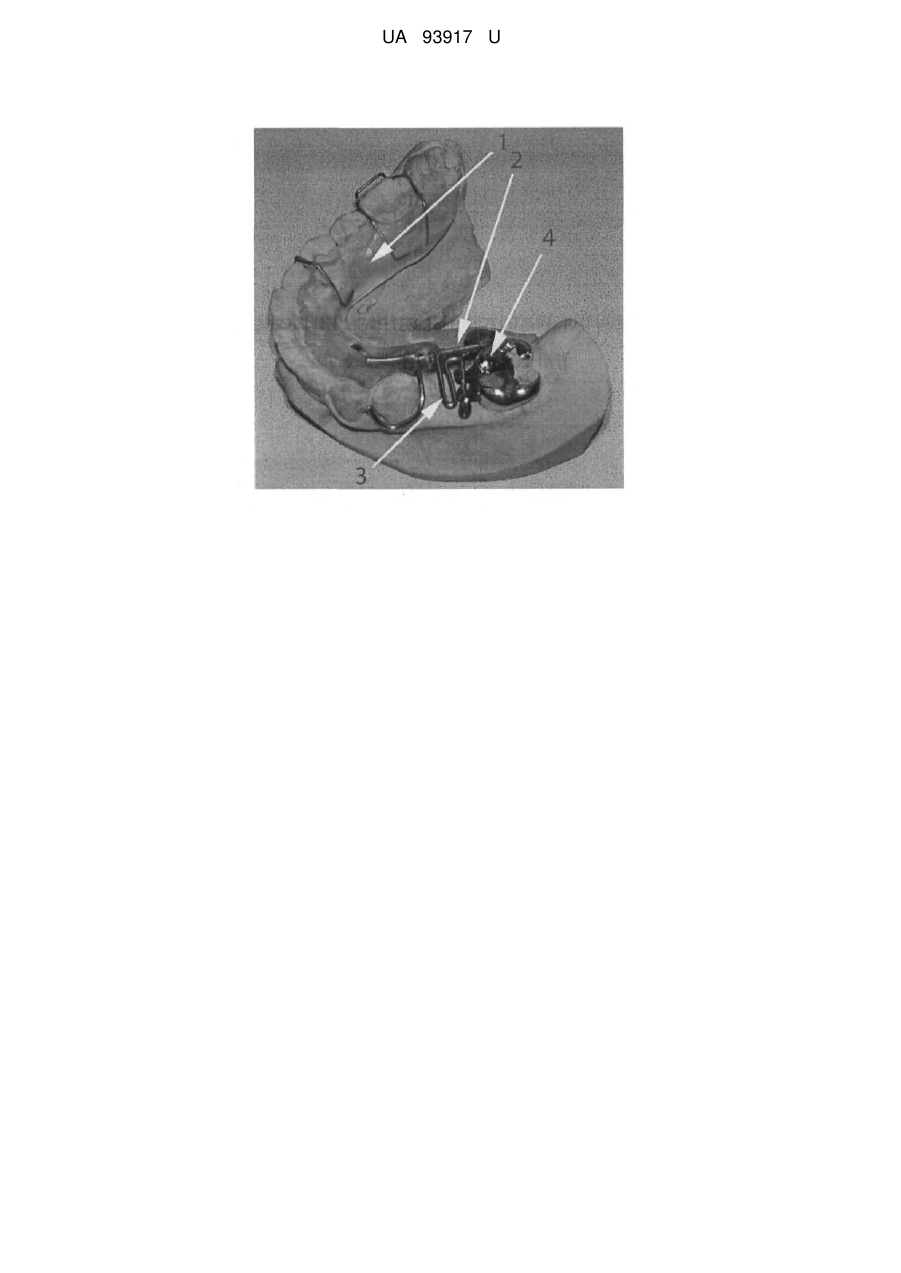

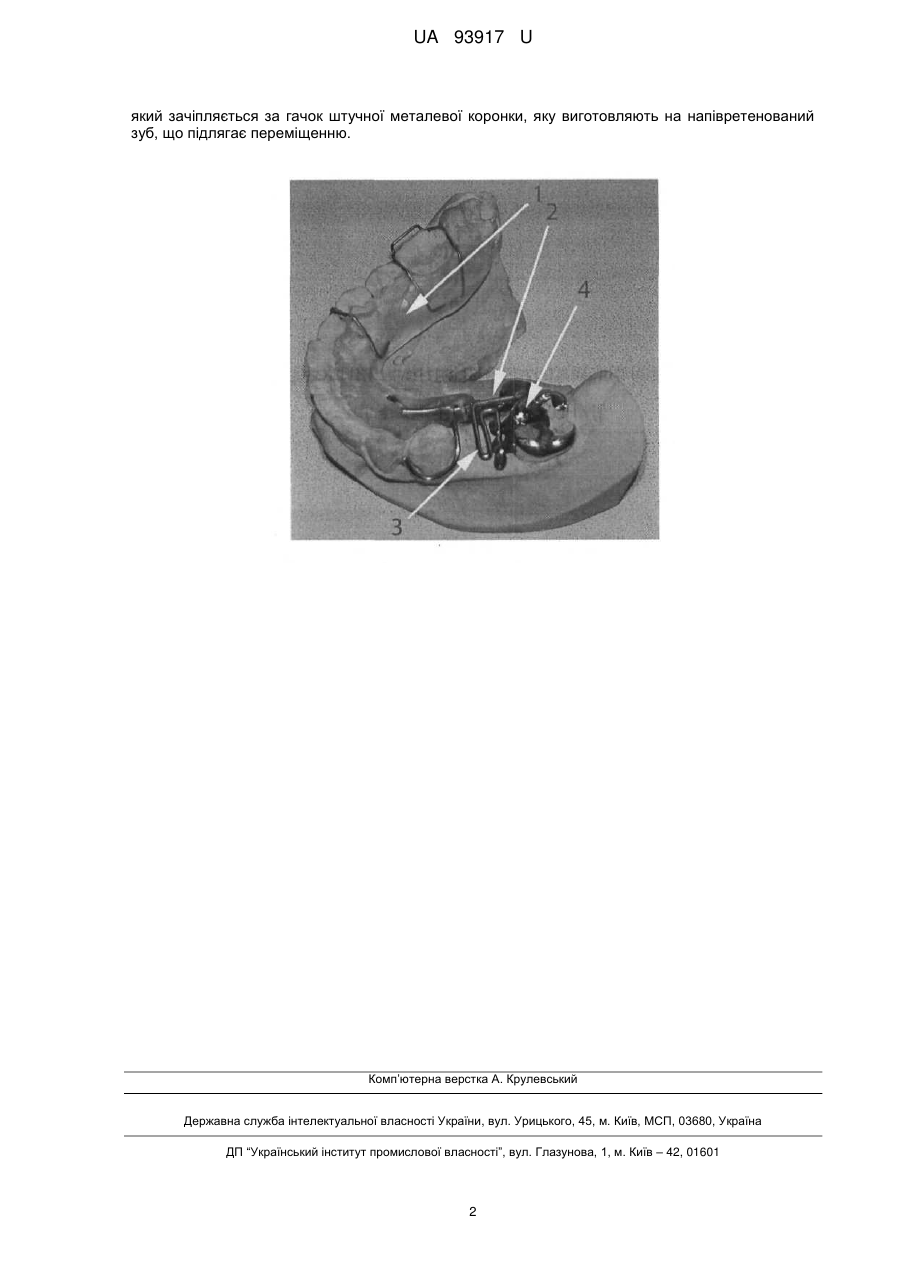

Реферат: Апарат для переміщення напівретенованого зуба у мезіальному напрямі містить опору та гвинт з пружним елементом. Ортодонтичний гвинт замолочено в опорну пластинку і він з'єднаний з однієї сторони з опорною пластинкою, а з іншої з пластмасовою частиною, яка містить пружний зачіпний елемент виконаний з металевого дроту і який зачіпляється за гачок штучної металевої коронки, яку виготовляють на напівретенований зуб, що підлягає переміщенню. UA 93917 U (12) UA 93917 U UA 93917 U 5 10 15 20 25 30 35 40 45 50 Корисна модель стосується ортодонтії і може бути віднесена до пристроїв, що призначені для виправлення положення зубів в ротовій порожнині та компенсації дефектів зубних рядів пацієнта. Найбільш близьким за технічною сутністю до пристрою, що заявляється є апарат для мезіодистального переміщення зуба, що містить опору та пружний елемент [1]. В цьому пристрої опору виконано у вигляді пластинки, яка спирається на всі зуби та ясна зубного ряду крім зуба, що переміщується, а пружний елемент (петля) - у вигляді дроту, який вварено в опорну пластинку, охоплює переміщуваний зуб і має лінгвальний та вестибулярний вигини, які направлені в бік ясен. Активація пружного елементу (петлі) створює ортодонтичне зусилля, що пересуває зуб у потрібне положення Недоліками прототипу є необхідність проведення активації пружного елементу раз на тиждень, а також можливість використання апарату для переміщення тільки зуба, який повністю прорізався. Корисна модель, що заявляється, вирішує задачу уникнення частої активації лікарем апаратів для переміщення зубів у мезіодистальному напрямі, а також можливість мезіального переміщення напівретенованого зуба. Технічний результат, що досягається, полягає в полегшенні переміщення зубів, шляхом скорочення кількості відвідувань пацієнтами лікаря завдяки введенню в апарат замість пружного елементу ортодонтичного гвинта, який пацієнт взмозі самостійно активувати, тим самим постійно регулюючи силу, яка переміщує зуб. А завдяки наявності штучної напівкоронки з зачіпними гачками - є можливість передачі сили на напівретенований зуб. Зазначена задача вирішується завдяки тому, що в запропонованому апараті для переміщення напівретенованого зуба у мезіальному напрямі є опора, яка виконана в вигляді пластинки з ортодонтичним гвинтом та спирається на всі зуби і ясна зубного ряду крім зуба, що переміщується, на який виготовлено напівкоронку з припаяним гачком, що фіксується на рухому частину пластинки. Відмінною особливістю пристрою, який заявляється є те, що він містить у своєму складі замість лінгвального та вестибулярного вигинів ортодонтичний гвинт та окрему напівкоронку з гачком на напівретенований зуб. Завдяки тому, що в запропонованому пристрої є ортодонтичний гвинт, який пацієнт взмозі самостійно активувати, що дозволяє зменшити кількість відвідувань лікаря, а напівкоронка на ретенованому зубі дозволяє переміщувати його в процесі прорізування. Сутність корисної моделі пояснюється за допомогою фіг. 1, на якій подано фото запропонованого пристрою. Пристрій містить опорну пластинку (1), яка спирається на всі зуби зубного ряду і ясна зубного ряду та ортодонтичний гвинт (2), який замолочено в опорну пластинку. Ортодонтичний гвинт (2) з'єднаний з однієї сторони з опорною пластинкою, а з іншої з пластмасовою частиною, яка містить пружний зачіпний елемент виконаний з металевого дроту (3) і який зачіпляється за гачок штучної металевої коронки (4), яку виготовляють на напівретенований зуб, що підлягає переміщенню. Пристрій працює наступним чином. Пружний зачіпний елемент (3) фіксують за зачіпний елемент коронки (4), а опорну пластинку (1) - на зуби та ясна зубного ряду. Завдяки наявності пружної деформації пружного елементу (3), на переміщуваний зуб починає діяти ортодонтичне зусилля Р, яке складається з сили пружної деформації та сили тяги ортодонтичного гвинта (2). Завдяки тому, що точка прикладання сили знаходиться в пришийковій частині переміщуваного зуба (4), то він переміщується корпусно поступально без повороту навколо горизонтальної вісі. Опора апарату на всі ясна та зуби зубного ряду дозволяє прикладати ортодонтичне зусилля Р, що складається з сили деформації пружного елементу та сили тяги ортодонтичного гвинта, та дозволяє прискорити процес лікування завдяки можливості постійної активації гвинта самим пацієнтом. Література. 1. Деклараційний патент України на винахід. Апарат для мезіодистального переміщення зуба № 43071 А61С 7/00, Опубл. 27.07.2009, Бюл. №14,2009. 55 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 60 Апарат для переміщення напівретенованого зуба у мезіальному напрямі, що містить опору та гвинт з пружним елементом, який відрізняється тим, що ортодонтичний гвинт замолочено в опорну пластинку і він з'єднаний з однієї сторони з опорною пластинкою, а з іншої з пластмасовою частиною, яка містить пружний зачіпний елемент виконаний з металевого дроту і 1 UA 93917 U який зачіпляється за гачок штучної металевої коронки, яку виготовляють на напівретенований зуб, що підлягає переміщенню. Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
