Установка для розпилення рідини

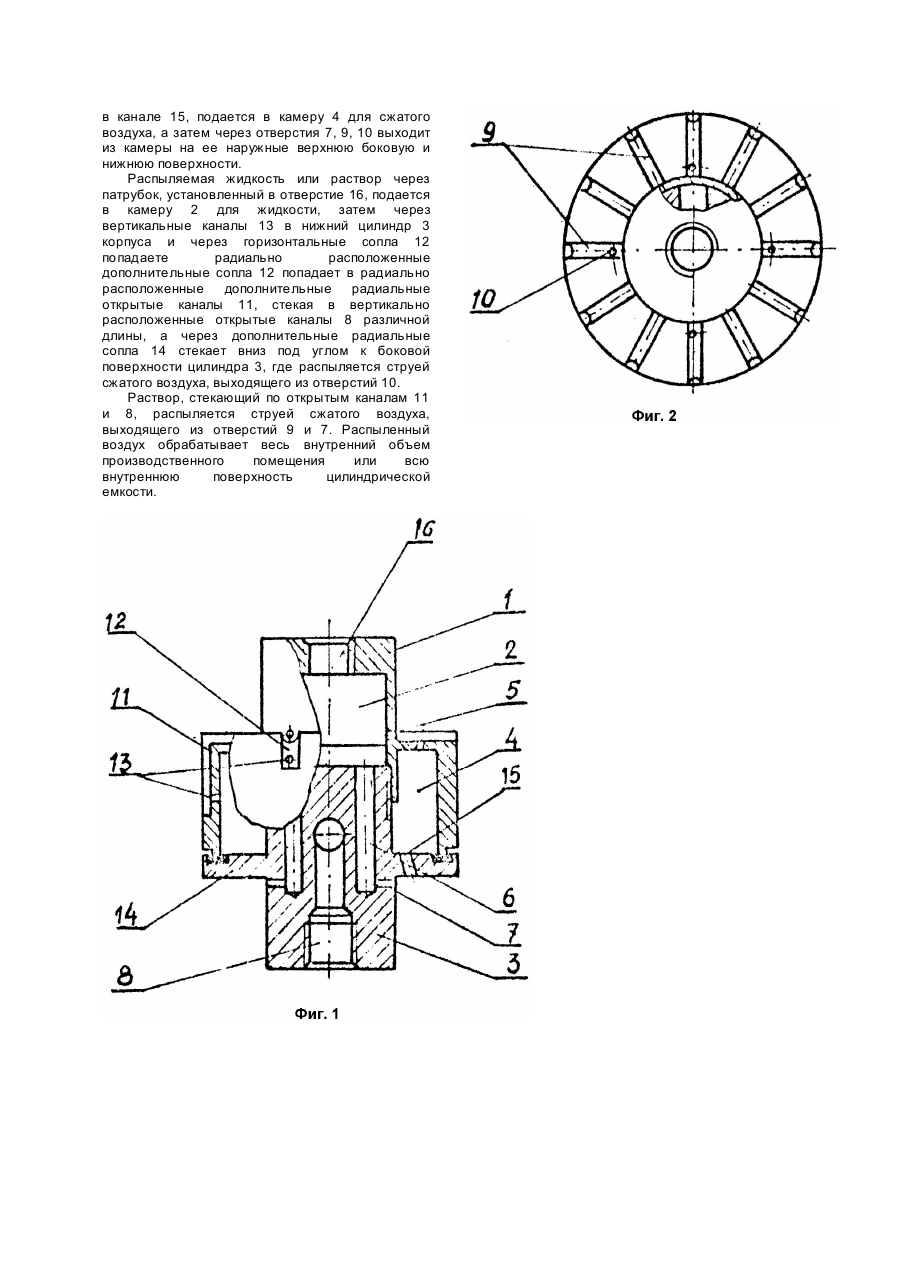

Изобретение относится к технике распыления жидкостей сжатым воздухом и может быть использовано при производстве установок для распыления различных жидкостей, химических растворов. Наиболее близкой из известных является установка для распыления жидкости, содержащая корпус, камеру для сжатого воздуха со сквозными отверстиями для подачи воздуха в выполненные на боковой поверхности по образующей открытые каналы и сопла для подачи жидкости в каналы [1]. Известное устройство позволяет распылять жидкость только из вертикальной прямолинейной поверхности и не обеспечивает распыления жидкости в любых направлениях, в том числе из вертикальной цилиндрической поверхности, что особенно важно при очистке воздуха путем захвата вредных выбросов каплями распыляемой жидкости. Выполнение сопел для подачи жидкости в трубопроводе ухудшает эффективность работы установки, так как вызывает неоднородную подачу жидкости во все каналы. Таким образом, в основу изобретения положена задача создать установку для распыления, в которой осуществлялось бы направленное движение потока жидкости, подлежащей распылению, и ее распыление в любых направлениях, благодаря чему расширились бы технологические возможности установки и повысилась бы ее экономичность. Поставленная задача решена тем, что в установке для распыления жидкости, содержащей корпус, камеру для сжатого воздуха со сквозными отверстиями для подачи воздуха в выполненные на боковой поверхности по образующей открытые каналы, и сопла для подачи жидкости в каналы, согласно изобретению корпус выполнен в виде стакана, образующего верхнюю камеру для жидкости, и соединенного с его открытием торцом резьбовым соединением сплошного цилиндра, воздушная камера выполнена в виде охватывающего центральную часть корпуса пустотелого цилиндра с верхним и нижним основанием, выполненного с дополнительными сквозными отверстиями в основаниях и дополнительными открытыми каналами, размещенными радиально на наружной поверхности верхнего основания и преходящими в каналы на боковой поверхности, выполненные в свою очередь в виде чередующихся каналов различной длины дополнительные и основные сквозные отверстия размещены со сдвигом относительно концов открытых каналов, при этом сопла для подачи жидкости выполнены в стенке стакана для сообщения с концами дополнительных открытых каналов, а сплошной цилиндр выполнен с вертикальными каналами, обращенными входными участками к верхней камере для жидкости и с сообщающимися с выходными участками вертикальных каналов дополнительными радиальными соплами для подачи жидкости под сквозные отверстия нижнего основания камеры для сжатого воздуха. Разделение корпуса на верхнюю часть в виде стакана, образующего камеру для жидкости, и нижнюю часть в виде сплошного цилиндра с вертикальными каналами, обращенными входными участками к камере для жидкости, позволяет направить жидкость в сопла для подачи жидкости, расположенные в стенке стакана и в цилиндре, для выхода ее на боковую поверхность корпуса, соответственно, над верхним и под нижним основанием камеры для сжатого воздуха. Выполнение камеры для сжатого воздуха в виде пустотелого цилиндра, расположение на верхнем его основании радиальных открытых каналов, соединение их с вертикально расположенными на боковой стенке через определенные промежутки открытыми каналами, выполнение последних различной длины и выполнение отверстий для выхода сжатого воздуха со сдвигом на радиально расположенных каналах, на длинных вертикальных каналах и коротких вертикальных каналах, и выполнение отверстий для выхода сжатого воздуха на нижнем основании камеры для сжатого воздуха позволяют ориентировать поток воздуха в различных направлениях и на разных уровнях. Выполнение корпуса и камеры для сжатого воздуха разъемными позволяет осуществить быструю очистку установки после ее эксплуатации. Изобретение поясняется чертежами, где на фиг.1 представлена установка для распыления жидкости; на фиг.2 - то же, вид сверху. Установка для распыления жидкости содержит корпус в виде стакана 1.образующего верхнюю камеру 2 для жидкости, и соединенного с его открытым торцом резьбовым соединением сплошного цилиндра 3. Установка также содержит воздушную камеру 4, выполненную в виде охватывающего центральную часть корпуса пустотелого цилиндра с верхним и нижним основанием 5, 6. На боковой поверхности камеры 4 выполнены сквозные отверстия 7 для подачи воздуха в выполненные на боковой поверхностипо образующей открытые каналы 8. Камера 4 выполнена с дополнительными сквозными отверстиями 9, 10 в верхнем и нижнем основаниях и дополнительными открытыми каналами 11, размещенными радиально на наружной поверхности верхнего основания 5 и переходящими в каналы 8 на боковой поверхности. Каналы 8 выполнены в свою очередь в виде чередующихся каналов различной длины. Дополнительные и основные сквозные отверстия 7 и 9 размещены со сдвигом относительно концов открытых каналов. Сопла 12 для подачи жидкости выполнены в стенке стакана 1 для сообщения с концами дополнительных открытых каналов 11. Сплошной цилиндр 3 выполнен с вертикальными каналами 13, обращенными входными участками к верхней камере 2 для жидкости, с сообщающимися с выходными участками вертикальных каналов дополнительными радиальными соплами 14 для подачи жидкости под сквозные отверстия 10 нижнего основания камеры 4 для сжатого воздуха. Нижнее основание 6 камеры 4 для сжатого воздуха закреплено на сплошном цилиндре 3 корпуса и соединено с боковой поверхностью камеры 4 для сжатого воздуха разъемно. Канал 15 предназначен для сообщения камеры 4 с источником подачи сжатого воздуха. Отверстие 16 предназначено для сообщения через патрубок (на чертеже не показано) с источником подачи жидкости. Установка работает следующим образом. Сжатый воздух через патрубок, установленный в канале 15, подается в камеру 4 для сжатого воздуха, а затем через отверстия 7, 9, 10 выходит из камеры на ее наружные верхнюю боковую и нижнюю поверхности. Распыляемая жидкость или раствор через патрубок, установленный в отверстие 16, подается в камеру 2 для жидкости, затем через вертикальные каналы 13 в нижний цилиндр 3 корпуса и через горизонтальные сопла 12 попадаете радиально расположенные дополнительные сопла 12 попадает в радиально расположенные дополнительные радиальные открытые каналы 11, стекая в вертикально расположенные открытые каналы 8 различной длины, а через дополнительные радиальные сопла 14 стекает вниз под углом к боковой поверхности цилиндра 3, где распыляется струей сжатого воздуха, выходящего из отверстий 10. Раствор, стекающий по открытым каналам 11 и 8, распыляется струей сжатого воздуха, выходящего из отверстий 9 и 7. Распыленный воздух обрабатывает весь внутренний объем производственного помещения или всю внутреннюю поверхность цилиндрической емкости.
