Система повного очищення робочої рідини в гідроциліндрі і трубопроводах

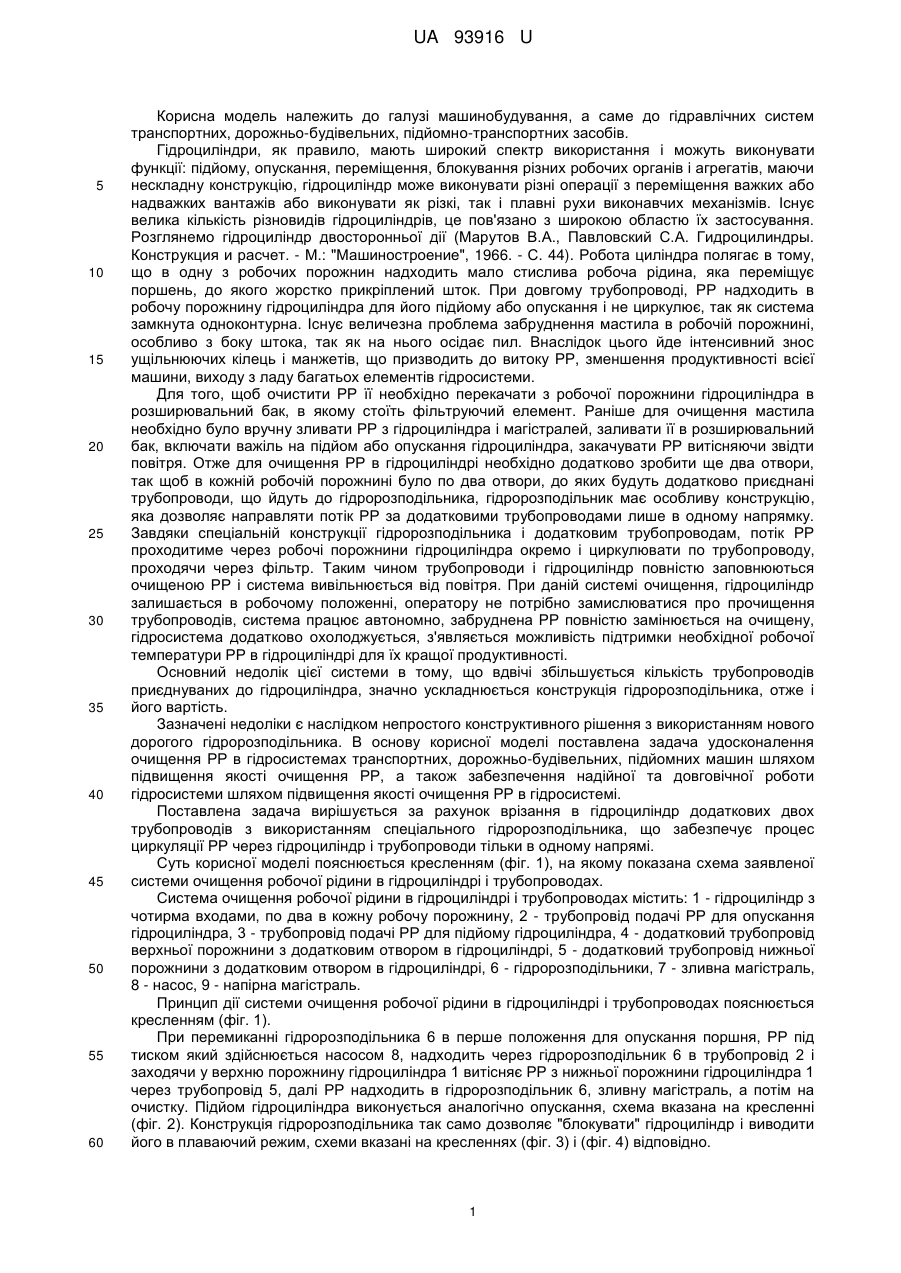

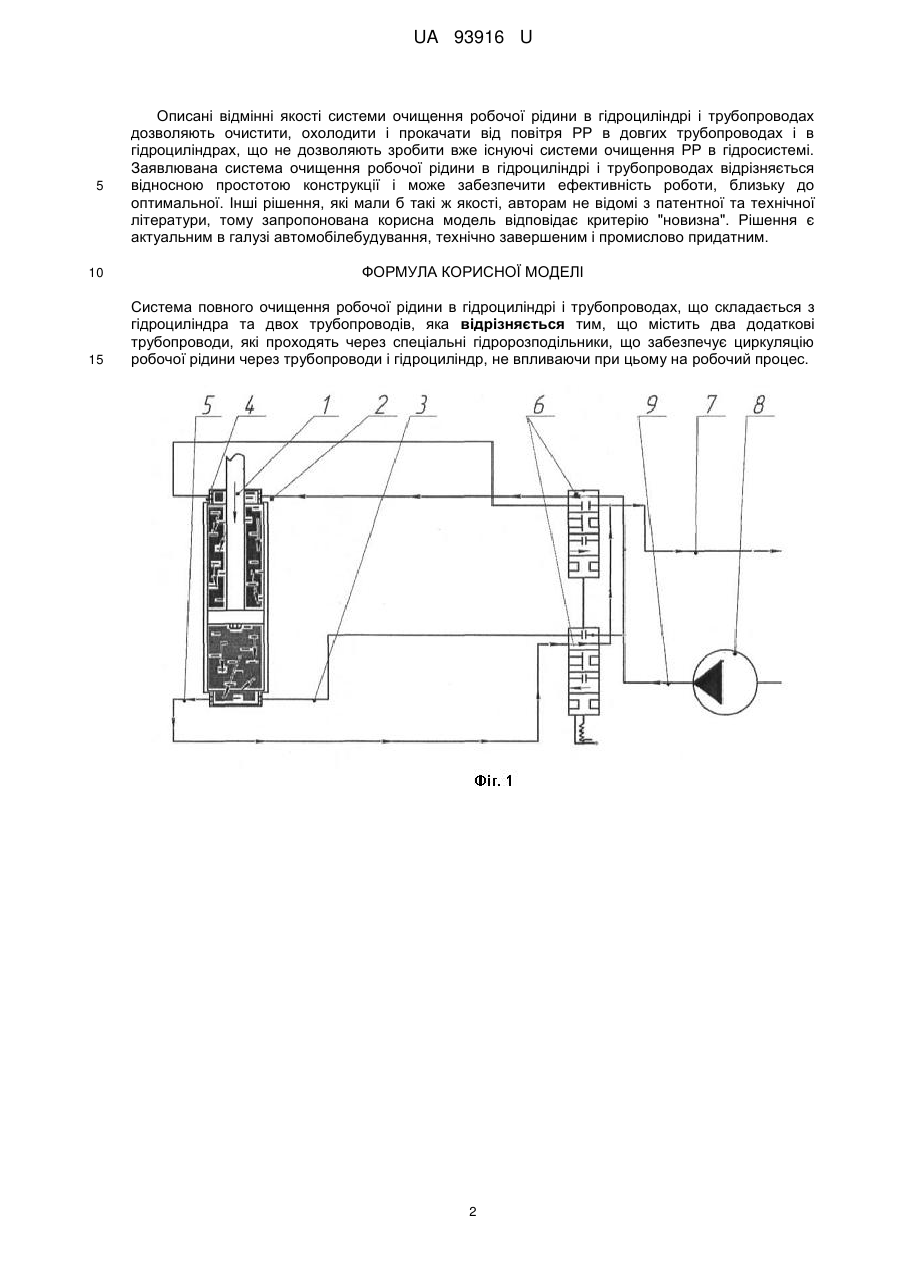

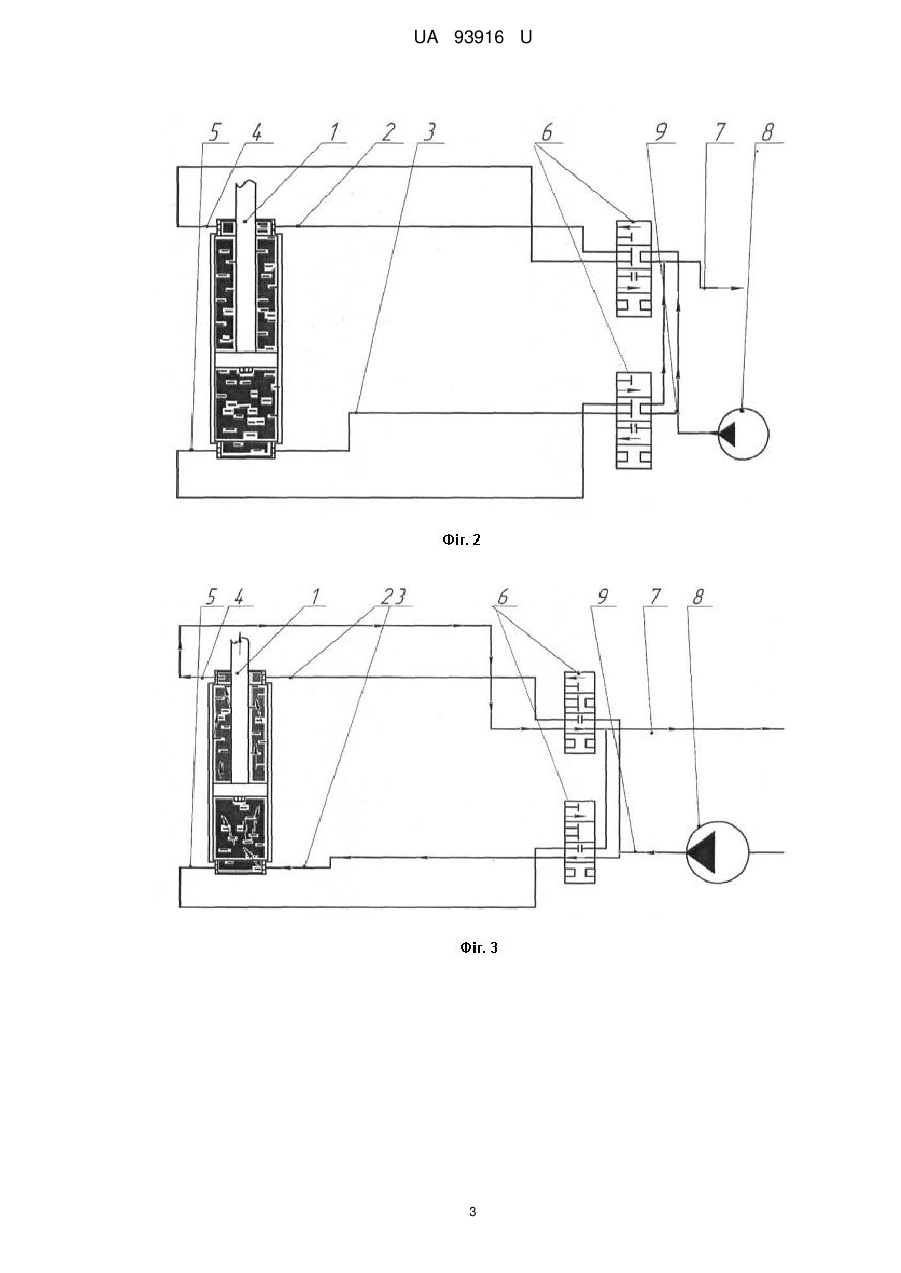

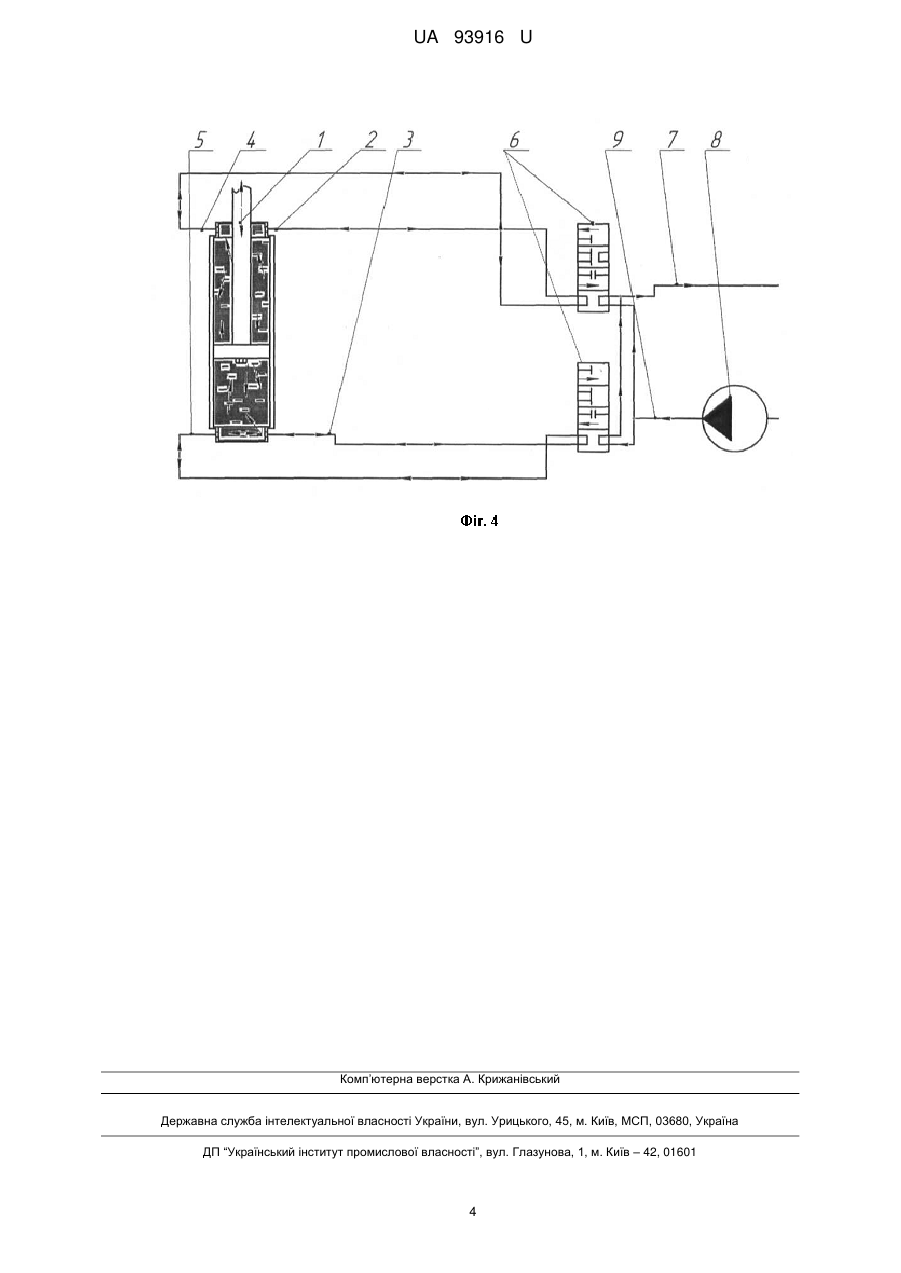

Реферат: Система повного очищення робочої рідини в гідроциліндрі і трубопроводах складається з гідроциліндра та двох трубопроводів. Містить два додаткові трубопроводи, які проходять через спеціальні гідророзподільники. UA 93916 U (54) СИСТЕМА ПОВНОГО ОЧИЩЕННЯ РОБОЧОЇ РІДИНИ В ГІДРОЦИЛІНДРІ І ТРУБОПРОВОДАХ UA 93916 U UA 93916 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі машинобудування, а саме до гідравлічних систем транспортних, дорожньо-будівельних, підйомно-транспортних засобів. Гідроциліндри, як правило, мають широкий спектр використання і можуть виконувати функції: підйому, опускання, переміщення, блокування різних робочих органів і агрегатів, маючи нескладну конструкцію, гідроциліндр може виконувати різні операції з переміщення важких або надважких вантажів або виконувати як різкі, так і плавні рухи виконавчих механізмів. Існує велика кількість різновидів гідроциліндрів, це пов'язано з широкою областю їх застосування. Розглянемо гідроциліндр двосторонньої дії (Марутов В.А., Павловский С.А. Гидроцилиндры. Конструкция и расчет. - М.: "Машиностроение", 1966. - С. 44). Робота циліндра полягає в тому, що в одну з робочих порожнин надходить мало стислива робоча рідина, яка переміщує поршень, до якого жорстко прикріплений шток. При довгому трубопроводі, РР надходить в робочу порожнину гідроциліндра для його підйому або опускання і не циркулює, так як система замкнута одноконтурна. Існує величезна проблема забруднення мастила в робочій порожнині, особливо з боку штока, так як на нього осідає пил. Внаслідок цього йде інтенсивний знос ущільнюючих кілець і манжетів, що призводить до витоку РР, зменшення продуктивності всієї машини, виходу з ладу багатьох елементів гідросистеми. Для того, щоб очистити РР її необхідно перекачати з робочої порожнини гідроциліндра в розширювальний бак, в якому стоїть фільтруючий елемент. Раніше для очищення мастила необхідно було вручну зливати РР з гідроциліндра і магістралей, заливати її в розширювальний бак, включати важіль на підйом або опускання гідроциліндра, закачувати РР витісняючи звідти повітря. Отже для очищення РР в гідроциліндрі необхідно додатково зробити ще два отвори, так щоб в кожній робочій порожнині було по два отвори, до яких будуть додатково приєднані трубопроводи, що йдуть до гідророзподільника, гідророзподільник має особливу конструкцію, яка дозволяє направляти потік РР за додатковими трубопроводами лише в одному напрямку. Завдяки спеціальній конструкції гідророзподільника і додатковим трубопроводам, потік РР проходитиме через робочі порожнини гідроциліндра окремо і циркулювати по трубопроводу, проходячи через фільтр. Таким чином трубопроводи і гідроциліндр повністю заповнюються очищеною РР і система вивільнюється від повітря. При даній системі очищення, гідроциліндр залишається в робочому положенні, оператору не потрібно замислюватися про прочищення трубопроводів, система працює автономно, забруднена РР повністю замінюється на очищену, гідросистема додатково охолоджується, з'являється можливість підтримки необхідної робочої температури РР в гідроциліндрі для їх кращої продуктивності. Основний недолік цієї системи в тому, що вдвічі збільшується кількість трубопроводів приєднуваних до гідроциліндра, значно ускладнюється конструкція гідророзподільника, отже і його вартість. Зазначені недоліки є наслідком непростого конструктивного рішення з використанням нового дорогого гідророзподільника. В основу корисної моделі поставлена задача удосконалення очищення РР в гідросистемах транспортних, дорожньо-будівельних, підйомних машин шляхом підвищення якості очищення РР, а також забезпечення надійної та довговічної роботи гідросистеми шляхом підвищення якості очищення РР в гідросистемі. Поставлена задача вирішується за рахунок врізання в гідроциліндр додаткових двох трубопроводів з використанням спеціального гідророзподільника, що забезпечує процес циркуляції РР через гідроциліндр і трубопроводи тільки в одному напрямі. Суть корисної моделі пояснюється кресленням (фіг. 1), на якому показана схема заявленої системи очищення робочої рідини в гідроциліндрі і трубопроводах. Система очищення робочої рідини в гідроциліндрі і трубопроводах містить: 1 - гідроциліндр з чотирма входами, по два в кожну робочу порожнину, 2 - трубопровід подачі РР для опускання гідроциліндра, 3 - трубопровід подачі РР для підйому гідроциліндра, 4 - додатковий трубопровід верхньої порожнини з додатковим отвором в гідроциліндрі, 5 - додатковий трубопровід нижньої порожнини з додатковим отвором в гідроциліндрі, 6 - гідророзподільники, 7 - зливна магістраль, 8 - насос, 9 - напірна магістраль. Принцип дії системи очищення робочої рідини в гідроциліндрі і трубопроводах пояснюється кресленням (фіг. 1). При перемиканні гідророзподільника 6 в перше положення для опускання поршня, РР під тиском який здійснюється насосом 8, надходить через гідророзподільник 6 в трубопровід 2 і заходячи у верхню порожнину гідроциліндра 1 витісняє РР з нижньої порожнини гідроциліндра 1 через трубопровід 5, далі РР надходить в гідророзподільник 6, зливну магістраль, а потім на очистку. Підйом гідроциліндра виконується аналогічно опускання, схема вказана на кресленні (фіг. 2). Конструкція гідророзподільника так само дозволяє "блокувати" гідроциліндр і виводити його в плаваючий режим, схеми вказані на кресленнях (фіг. 3) і (фіг. 4) відповідно. 1 UA 93916 U 5 Описані відмінні якості системи очищення робочої рідини в гідроциліндрі і трубопроводах дозволяють очистити, охолодити і прокачати від повітря РР в довгих трубопроводах і в гідроциліндрах, що не дозволяють зробити вже існуючі системи очищення РР в гідросистемі. Заявлювана система очищення робочої рідини в гідроциліндрі і трубопроводах відрізняється відносною простотою конструкції і може забезпечити ефективність роботи, близьку до оптимальної. Інші рішення, які мали б такі ж якості, авторам не відомі з патентної та технічної літератури, тому запропонована корисна модель відповідає критерію "новизна". Рішення є актуальним в галузі автомобілебудування, технічно завершеним і промислово придатним. 10 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 15 Система повного очищення робочої рідини в гідроциліндрі і трубопроводах, що складається з гідроциліндра та двох трубопроводів, яка відрізняється тим, що містить два додаткові трубопроводи, які проходять через спеціальні гідророзподільники, що забезпечує циркуляцію робочої рідини через трубопроводи і гідроциліндр, не впливаючи при цьому на робочий процес. 2 UA 93916 U 3 UA 93916 U Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
