Ємність для рідкого середовища

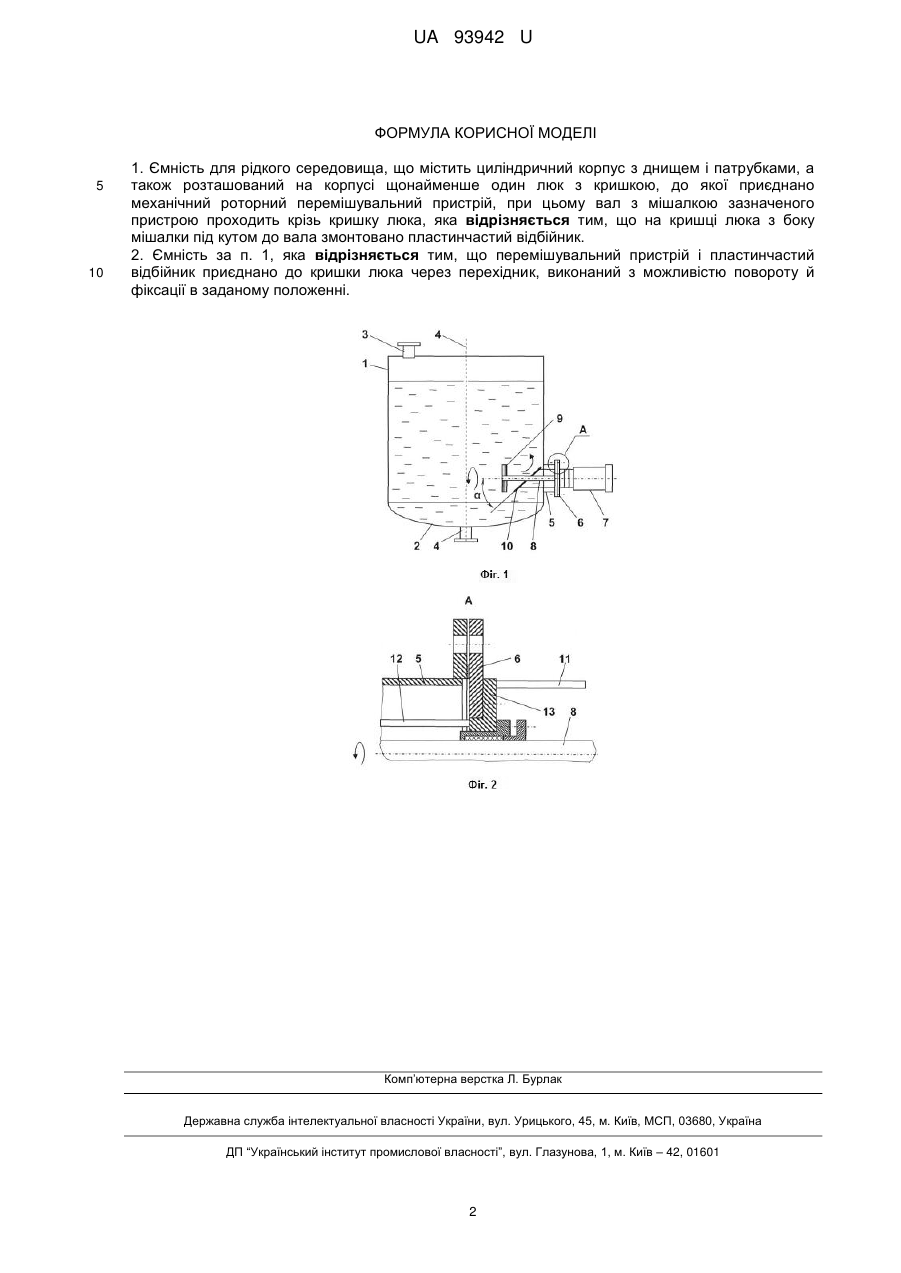

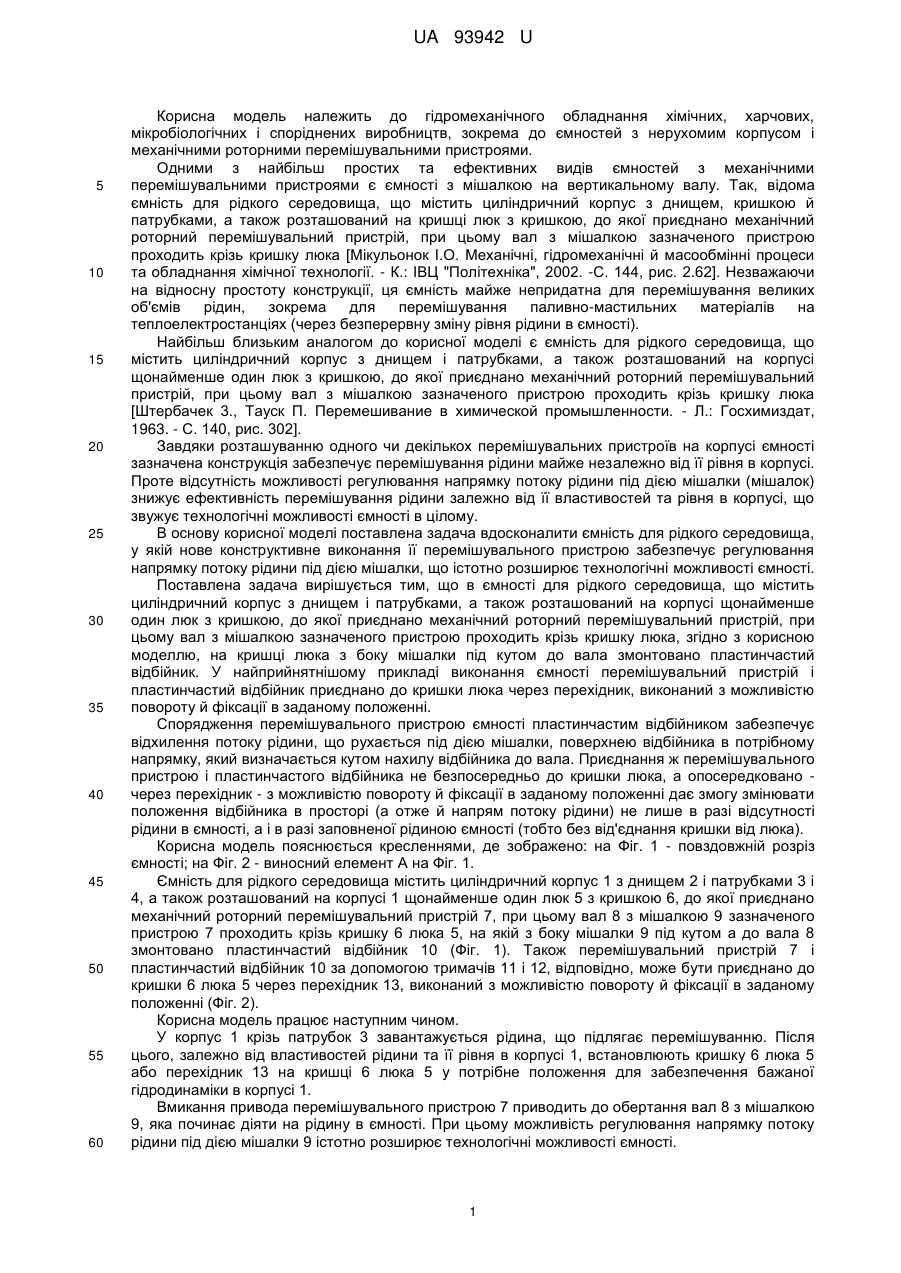

Реферат: Ємність для рідкого середовища містить циліндричний корпус з днищем і патрубками. На корпусі розташований щонайменше один люк з кришкою, до якої приєднано механічний роторний перемішувальний пристрій. Вал з мішалкою зазначеного пристрою проходить крізь кришку люка. На кришці люка з боку мішалки під кутом до вала змонтовано пластинчастий відбійник. Перемішувальний пристрій і пластинчастий відбійник приєднано до кришки люка через перехідник, виконаний з можливістю повороту й фіксації в заданому положенні. UA 93942 U (12) UA 93942 U UA 93942 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до гідромеханічного обладнання хімічних, харчових, мікробіологічних і споріднених виробництв, зокрема до ємностей з нерухомим корпусом і механічними роторними перемішувальними пристроями. Одними з найбільш простих та ефективних видів ємностей з механічними перемішувальними пристроями є ємності з мішалкою на вертикальному валу. Так, відома ємність для рідкого середовища, що містить циліндричний корпус з днищем, кришкою й патрубками, а також розташований на кришці люк з кришкою, до якої приєднано механічний роторний перемішувальний пристрій, при цьому вал з мішалкою зазначеного пристрою проходить крізь кришку люка [Мікульонок І.О. Механічні, гідромеханічні й масообмінні процеси та обладнання хімічної технології. - К.: ІВЦ "Політехніка", 2002. -С. 144, рис. 2.62]. Незважаючи на відносну простоту конструкції, ця ємність майже непридатна для перемішування великих об'ємів рідин, зокрема для перемішування паливно-мастильних матеріалів на теплоелектростанціях (через безперервну зміну рівня рідини в ємності). Найбільш близьким аналогом до корисної моделі є ємність для рідкого середовища, що містить циліндричний корпус з днищем і патрубками, а також розташований на корпусі щонайменше один люк з кришкою, до якої приєднано механічний роторний перемішувальний пристрій, при цьому вал з мішалкою зазначеного пристрою проходить крізь кришку люка [Штербачек 3., Тауск П. Перемешивание в химической промышленности. - Л.: Госхимиздат, 1963. - С. 140, рис. 302]. Завдяки розташуванню одного чи декількох перемішувальних пристроїв на корпусі ємності зазначена конструкція забезпечує перемішування рідини майже незалежно від її рівня в корпусі. Проте відсутність можливості регулювання напрямку потоку рідини під дією мішалки (мішалок) знижує ефективність перемішування рідини залежно від її властивостей та рівня в корпусі, що звужує технологічні можливості ємності в цілому. В основу корисної моделі поставлена задача вдосконалити ємність для рідкого середовища, у якій нове конструктивне виконання її перемішувального пристрою забезпечує регулювання напрямку потоку рідини під дією мішалки, що істотно розширює технологічні можливості ємності. Поставлена задача вирішується тим, що в ємності для рідкого середовища, що містить циліндричний корпус з днищем і патрубками, а також розташований на корпусі щонайменше один люк з кришкою, до якої приєднано механічний роторний перемішувальний пристрій, при цьому вал з мішалкою зазначеного пристрою проходить крізь кришку люка, згідно з корисною моделлю, на кришці люка з боку мішалки під кутом до вала змонтовано пластинчастий відбійник. У найприйнятнішому прикладі виконання ємності перемішувальний пристрій і пластинчастий відбійник приєднано до кришки люка через перехідник, виконаний з можливістю повороту й фіксації в заданому положенні. Спорядження перемішувального пристрою ємності пластинчастим відбійником забезпечує відхилення потоку рідини, що рухається під дією мішалки, поверхнею відбійника в потрібному напрямку, який визначається кутом нахилу відбійника до вала. Приєднання ж перемішувального пристрою і пластинчастого відбійника не безпосередньо до кришки люка, а опосередковано через перехідник - з можливістю повороту й фіксації в заданому положенні дає змогу змінювати положення відбійника в просторі (а отже й напрям потоку рідини) не лише в разі відсутності рідини в ємності, а і в разі заповненої рідиною ємності (тобто без від'єднання кришки від люка). Корисна модель пояснюється кресленнями, де зображено: на Фіг. 1 - повздовжній розріз ємності; на Фіг. 2 - виносний елемент А на Фіг. 1. Ємність для рідкого середовища містить циліндричний корпус 1 з днищем 2 і патрубками 3 і 4, а також розташований на корпусі 1 щонайменше один люк 5 з кришкою 6, до якої приєднано механічний роторний перемішувальний пристрій 7, при цьому вал 8 з мішалкою 9 зазначеного пристрою 7 проходить крізь кришку 6люка 5, на якій з боку мішалки 9 під кутом а до вала 8 змонтовано пластинчастий відбійник 10 (Фіг. 1). Також перемішувальний пристрій 7 і пластинчастий відбійник 10 за допомогою тримачів 11 і 12, відповідно, може бути приєднано до кришки 6 люка 5 через перехідник 13, виконаний з можливістю повороту й фіксації в заданому положенні (Фіг. 2). Корисна модель працює наступним чином. У корпус 1 крізь патрубок 3 завантажується рідина, що підлягає перемішуванню. Після цього, залежно від властивостей рідини та її рівня в корпусі 1, встановлюють кришку 6 люка 5 або перехідник 13 на кришці 6 люка 5 у потрібне положення для забезпечення бажаної гідродинаміки в корпусі 1. Вмикання привода перемішувального пристрою 7 приводить до обертання вал 8 з мішалкою 9, яка починає діяти на рідину в ємності. При цьому можливість регулювання напрямку потоку рідини під дією мішалки 9 істотно розширює технологічні можливості ємності. 1 UA 93942 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 1. Ємність для рідкого середовища, що містить циліндричний корпус з днищем і патрубками, а також розташований на корпусі щонайменше один люк з кришкою, до якої приєднано механічний роторний перемішувальний пристрій, при цьому вал з мішалкою зазначеного пристрою проходить крізь кришку люка, яка відрізняється тим, що на кришці люка з боку мішалки під кутом до вала змонтовано пластинчастий відбійник. 2. Ємність за п. 1, яка відрізняється тим, що перемішувальний пристрій і пластинчастий відбійник приєднано до кришки люка через перехідник, виконаний з можливістю повороту й фіксації в заданому положенні. Комп’ютерна верстка Л. Бурлак Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
