Система раннього виявлення надзвичайних ситуацій (срвнс)

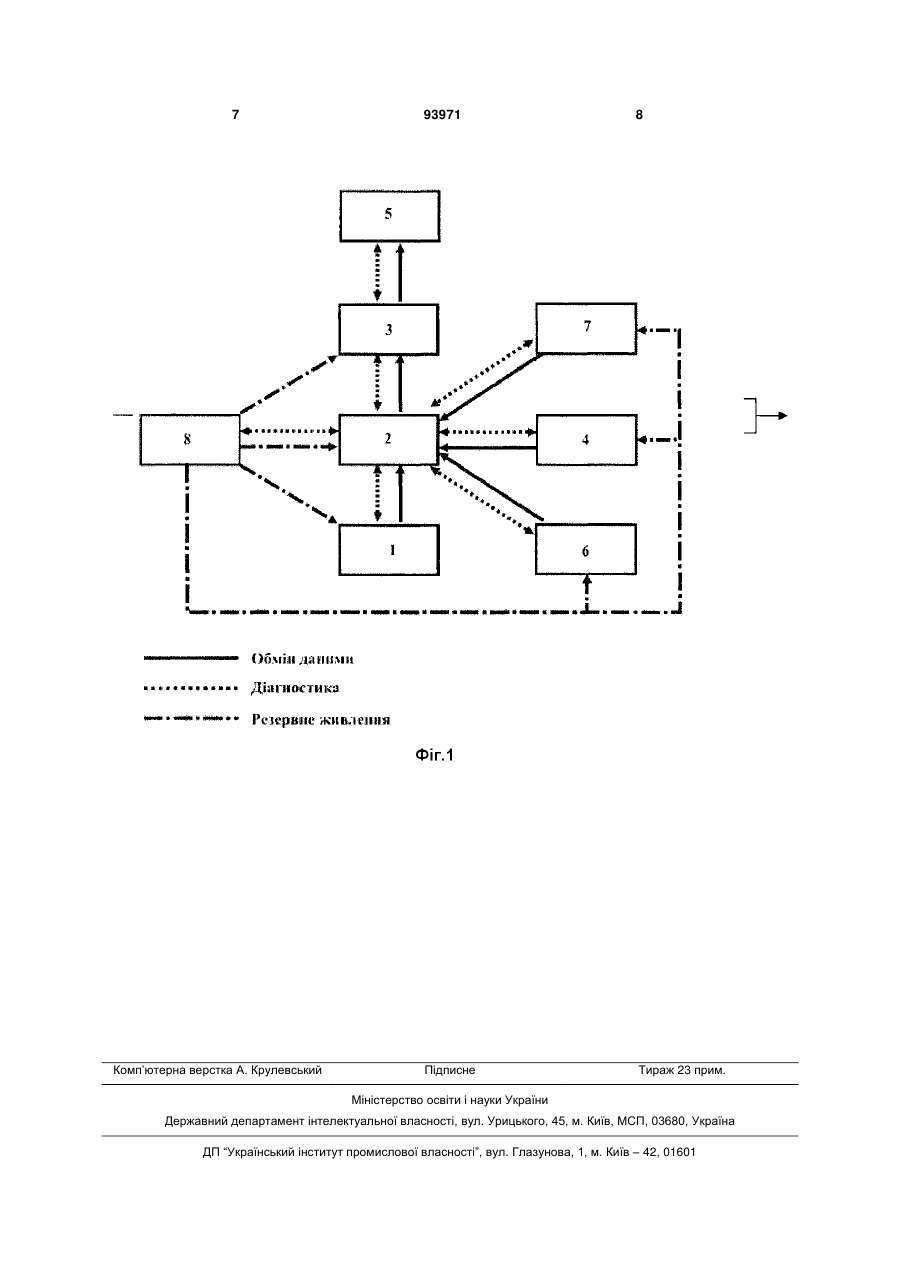

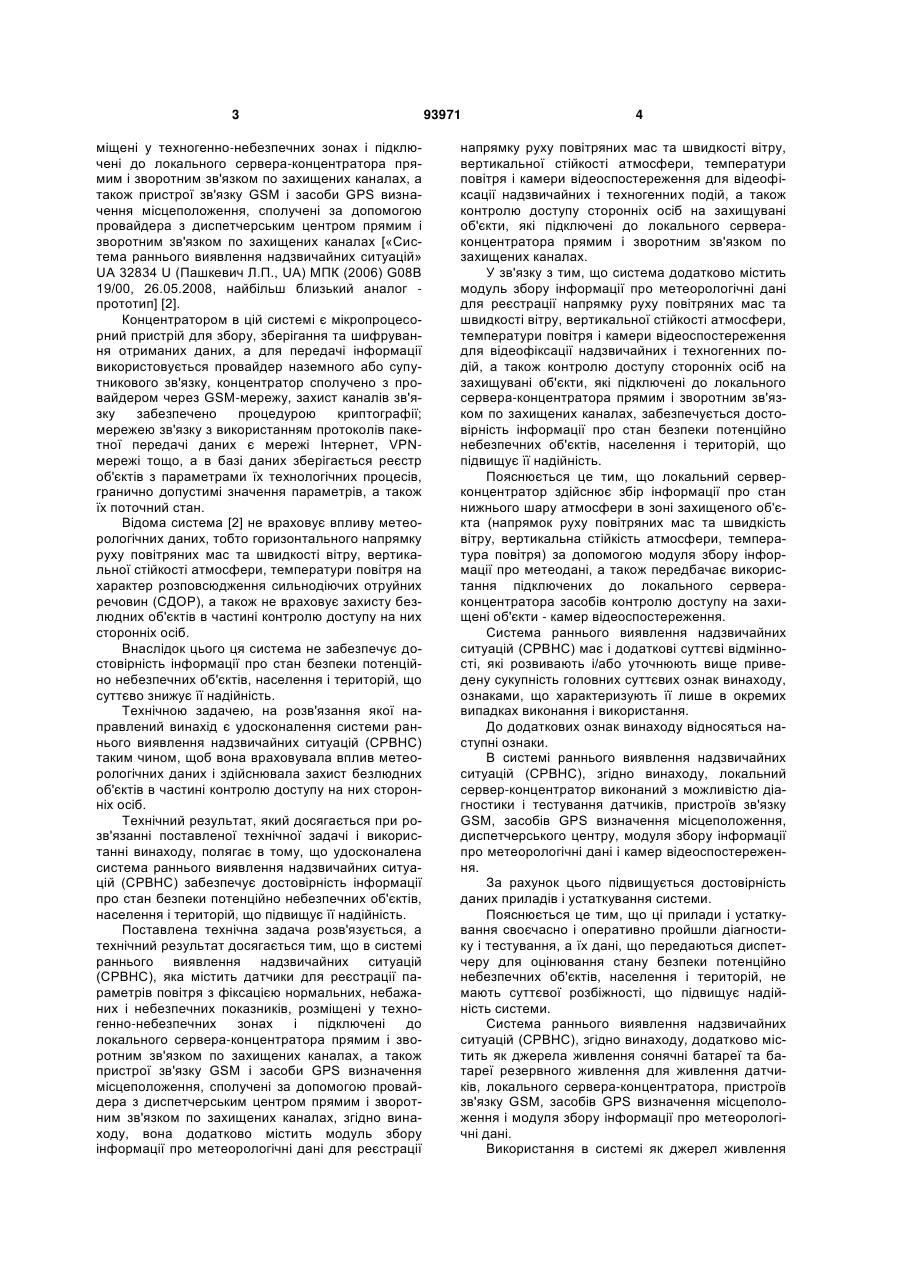

1. Система раннього виявлення надзвичайних ситуацій (СРВНС), яка містить датчики (1) для реєстрації параметрів повітря з фіксацією нормальних, небажаних і небезпечних показників, розміщені у техногенно-небезпечних зонах і підключені до локального сервера-концентратора (2) прямим і зворотним зв'язками по захищених каналах зв'язку, а також пристрої зв'язку GSM (3) і засоби GPS визначення місцеположення (4), сполучені за допомогою провайдера з диспетчерським центром (5) прямим і зворотним зв'язками по захищених каналах зв'язку, яка відрізняється тим, що додат C2 2 93971 1 3 міщені у техногенно-небезпечних зонах і підключені до локального сервера-концентратора прямим і зворотним зв'язком по захищених каналах, а також пристрої зв'язку GSM і засоби GPS визначення місцеположення, сполучені за допомогою провайдера з диспетчерським центром прямим і зворотним зв'язком по захищених каналах [«Система раннього виявлення надзвичайних ситуацій» UA 32834 U (Пашкевич Л.П., UA) МПК (2006) G08B 19/00, 26.05.2008, найбільш близький аналог прототип] [2]. Концентратором в цій системі є мікропроцесорний пристрій для збору, зберігання та шифрування отриманих даних, а для передачі інформації використовується провайдер наземного або супутникового зв'язку, концентратор сполучено з провайдером через GSM-мережу, захист каналів зв'язку забезпечено процедурою криптографії; мережею зв'язку з використанням протоколів пакетної передачі даних є мережі Інтернет, VPNмережі тощо, а в базі даних зберігається реєстр об'єктів з параметрами їх технологічних процесів, гранично допустимі значення параметрів, а також їх поточний стан. Відома система [2] не враховує впливу метеорологічних даних, тобто горизонтального напрямку руху повітряних мас та швидкості вітру, вертикальної стійкості атмосфери, температури повітря на характер розповсюдження сильнодіючих отруйних речовин (СДОР), а також не враховує захисту безлюдних об'єктів в частині контролю доступу на них сторонніх осіб. Внаслідок цього ця система не забезпечує достовірність інформації про стан безпеки потенційно небезпечних об'єктів, населення і територій, що суттєво знижує її надійність. Технічною задачею, на розв'язання якої направлений винахід є удосконалення системи раннього виявлення надзвичайних ситуацій (СРВНС) таким чином, щоб вона враховувала вплив метеорологічних даних і здійснювала захист безлюдних об'єктів в частині контролю доступу на них сторонніх осіб. Технічний результат, який досягається при розв'язанні поставленої технічної задачі і використанні винаходу, полягає в тому, що удосконалена система раннього виявлення надзвичайних ситуацій (СРВНС) забезпечує достовірність інформації про стан безпеки потенційно небезпечних об'єктів, населення і територій, що підвищує її надійність. Поставлена технічна задача розв'язується, а технічний результат досягається тим, що в системі раннього виявлення надзвичайних ситуацій (СРВНС), яка містить датчики для реєстрації параметрів повітря з фіксацією нормальних, небажаних і небезпечних показників, розміщені у техногенно-небезпечних зонах і підключені до локального сервера-концентратора прямим і зворотним зв'язком по захищених каналах, а також пристрої зв'язку GSM і засоби GPS визначення місцеположення, сполучені за допомогою провайдера з диспетчерським центром прямим і зворотним зв'язком по захищених каналах, згідно винаходу, вона додатково містить модуль збору інформації про метеорологічні дані для реєстрації 93971 4 напрямку руху повітряних мас та швидкості вітру, вертикальної стійкості атмосфери, температури повітря і камери відеоспостереження для відеофіксації надзвичайних і техногенних подій, а також контролю доступу сторонніх осіб на захищувані об'єкти, які підключені до локального сервераконцентратора прямим і зворотним зв'язком по захищених каналах. У зв'язку з тим, що система додатково містить модуль збору інформації про метеорологічні дані для реєстрації напрямку руху повітряних мас та швидкості вітру, вертикальної стійкості атмосфери, температури повітря і камери відеоспостереження для відеофіксації надзвичайних і техногенних подій, а також контролю доступу сторонніх осіб на захищувані об'єкти, які підключені до локального сервера-концентратора прямим і зворотним зв'язком по захищених каналах, забезпечується достовірність інформації про стан безпеки потенційно небезпечних об'єктів, населення і територій, що підвищує її надійність. Пояснюється це тим, що локальний серверконцентратор здійснює збір інформації про стан нижнього шару атмосфери в зоні захищеного об'єкта (напрямок руху повітряних мас та швидкість вітру, вертикальна стійкість атмосфери, температура повітря) за допомогою модуля збору інформації про метеодані, а також передбачає використання підключених до локального сервераконцентратора засобів контролю доступу на захищені об'єкти - камер відеоспостереження. Система раннього виявлення надзвичайних ситуацій (СРВНС) має і додаткові суттєві відмінності, які розвивають і/або уточнюють вище приведену сукупність головних суттєвих ознак винаходу, ознаками, що характеризують її лише в окремих випадках виконання і використання. До додаткових ознак винаходу відносяться наступні ознаки. В системі раннього виявлення надзвичайних ситуацій (СРВНС), згідно винаходу, локальний сервер-концентратор виконаний з можливістю діагностики і тестування датчиків, пристроїв зв'язку GSM, засобів GPS визначення місцеположення, диспетчерського центру, модуля збору інформації про метеорологічні дані і камер відеоспостереження. За рахунок цього підвищується достовірність даних приладів і устаткування системи. Пояснюється це тим, що ці прилади і устаткування своєчасно і оперативно пройшли діагностику і тестування, а їх дані, що передаються диспетчеру для оцінювання стану безпеки потенційно небезпечних об'єктів, населення і територій, не мають суттєвої розбіжності, що підвищує надійність системи. Система раннього виявлення надзвичайних ситуацій (СРВНС), згідно винаходу, додатково містить як джерела живлення сонячні батареї та батареї резервного живлення для живлення датчиків, локального сервера-концентратора, пристроїв зв'язку GSM, засобів GPS визначення місцеположення і модуля збору інформації про метеорологічні дані. Використання в системі як джерел живлення 5 сонячних батарей та батарей резервного живлення забезпечує підвищення життєдіяльності приладів і устаткування, що не мають централізованого джерела живлення на стаціонарних та мобільних об'єктах з автоматичним визначенням їхнього місцеположення, що підвищує роботоздатність і надійність системи. Надалі система раннього виявлення надзвичайних ситуацій (СРВНС) пояснюється докладним описом її здійснення з посиланням на приведене креслення, на якому зображена її функціональна блок-схема (Фіг.1) Система раннього виявлення надзвичайних ситуацій (СРВНС) містить (дивись креслення) датчики 1 для реєстрації параметрів повітря з фіксацією нормальних, небажаних і небезпечних показників, розміщені у техногенно-небезпечних зонах і підключені до локального сервера-концентратора 2 прямим і зворотним зв'язком по захищених каналах, а також пристрої зв'язку GSM 3 і засоби GPS визначення місцеположення 4, сполучені за допомогою провайдера з диспетчерським центром 5 прямим і зворотним зв'язком по захищених каналах. Основною особливістю системи раннього виявлення надзвичайних ситуацій (СРВНС) є наступне її удосконалення. Система додатково містить модуль збору інформації про метеорологічні дані 6 для реєстрації напрямку руху повітряних мас та швидкості вітру, вертикальної стійкості атмосфери, температури і камери відеоспостереження 7 для відеофіксації надзвичайних і техногенних подій, а також контролю доступу сторонніх осіб на захищувані об'єкти, які підключені до локального сервераконцентратора 2 прямим і зворотним зв'язком по захищених каналах. Додатковими особливостями системи раннього виявлення надзвичайних ситуацій (СРВНС) є наступні її удосконалення. В системі локальний сервер-концентратор 2 виконаний з можливістю діагностики і тестування датчиків 1, пристроїв зв'язку GSM 3, засобів GPS визначення місцеположення 4, диспетчерського центру 5, модуля збору інформації про метеорологічні дані 6 і камер відеоспостереження 7. Система додатково містить як джерела живлення сонячні батареї та батареї резервного живлення 8 для живлення датчиків 1, локального сервера-концентратора 2, пристроїв зв'язку GSM 3, засобів GPS визначення місцеположення 4 і модуля збору інформації про метеорологічні дані 6. Працює система раннього виявлення надзвичайних ситуацій (СРВНС) наступним чином. Локальний сервер-концентратор 2, здійснює збір даних з комплексу датчиків та інших пристроїв виявлення загрози виникнення чи саме виникнення надзвичайної ситуації 1. Одночасно з цим локальний серверконцентратор 2 виконує моніторинг стану датчиків 1 та достовірності даних, що надходять з указаних та інших пристроїв 2. Одночасно з цим локальний сервер здійснює збір інформації про стан нижнього шару атмосфе 93971 6 ри в зоні захищеного об'єкта (напрямок руху повітряних мас та швидкість вітру, вертикальна стійкість атмосфери, температура повітря) за допомогою модуля збору інформації про метеодані 6. Працездатність модуля збору інформації про метеодані 6 постійно перевіряється локальним сервером 1. Для систем раннього виявлення ситуацій надзвичайного стану, зокрема тих, що розміщені автономно (без прокладення до них кабельних мереж зв'язку та електроживлення, поза зоною дії GSM операторів стільникового зв'язку) використовується автономне живлення з використанням сонячних батарей та акумуляторів резервного живлення 8. Передача інформації до диспетчерського центру 5 здійснюється за допомогою пристроїв зв'язку GSM 3 (в якості цих пристроїв може використовуватися GSM-модем, або у випадку розміщення об'єкта поза зоною дії GSM операторів стільникового зв'язку - пристрій для радіоподовження мережі GSM-зв'язку). Одночасно з передачею інформації локальний сервер-концентратор 2, здійснює тестування працездатності пристроїв зв'язку GSM 3 та контроль правильності передачі, розраховує показники якості зв'язку. Мобільні об'єкти додатково устатковані засобами GPS визначення місцеположення 4. З метою захисту інформації дані з комплексних систем підприємств, мобільних та автономних систем передаються до регіональних інформаційних центрів міністерства надзвичайних ситуацій і національного інформаційно-аналітичного центру обробки інформації та прогнозування з захистом передачі даних по VPN-каналам зв'язку. Для додаткового захисту об'єктів, що не мають обслуговуючого персоналу в пропонованій системі раннього виявлення надзвичайних ситуацій передбачено використання підключених до локального сервера-концентратора 1 засобів контролю доступу на захищені об'єкти - камерами відеоспостереження 7. Приведені відомості підтверджують можливість здійснення і промислову придатність винаходу, яка може бути реалізована для виявлення загрози надзвичайних ситуацій і забезпечує достовірність інформації про стан безпеки потенційно небезпечних об'єктів, населення і територій і її надійність. Перелік позначень 1 датчики для реєстрації параметрів повітря з фіксацією нормальних, небажаних і небезпечних показників 2 локальний сервер-концентратор 3 пристрої зв'язку GSM 4 засоби GPS визначення місцеположення 5 диспетчерський центр 6 модуль збору інформації про метеорологічні дані 7 камери відеоспостереження 8 сонячні батареї та батареї резервного живлення 7 Комп’ютерна верстка А. Крулевський 93971 8 Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
