Система раннього виявлення надзвичайних ситуацій

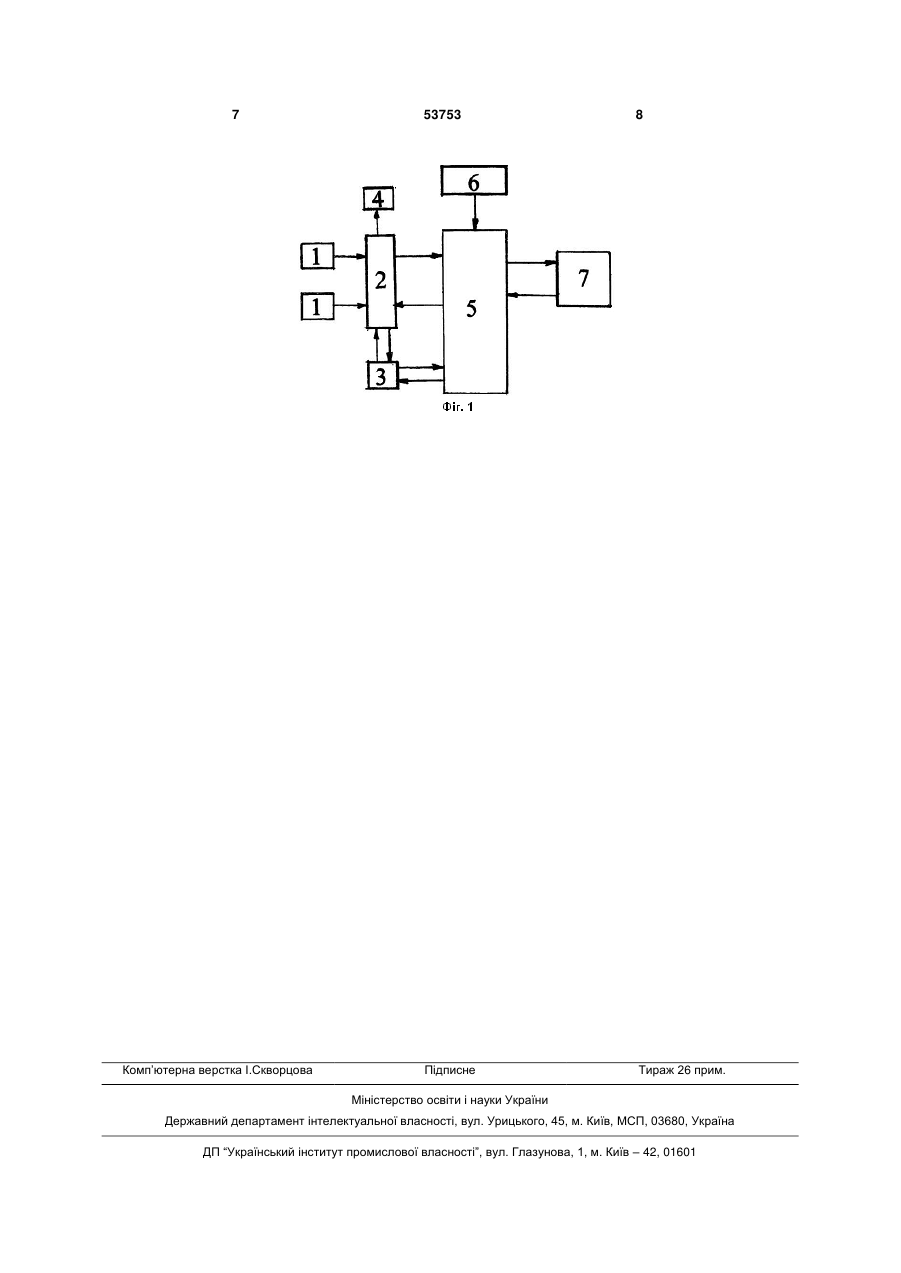

1. Система раннього виявлення надзвичайних ситуацій, що включає апаратно-програмний комплекс, що містить датчики для реєстрації параметрів з фіксацією різних рівнів небезпеки, що розміщені в техногенно небезпечних зонах і підключені до пульта управління по захищених каналах прямого і зворотного зв'язку, яка відрізняється тим, що додатково містить контролер і модуль збору інформації про метеорологічні дані, а пульт управління виконаний автоматизованим і об'єднує в собі систему виявлення загрози виникнення надзвичайних ситуацій, що включає модуль обробки інформації і протоколювання даних, отриманих датчиками контрольованих параметрів U 2 (19) 1 3 Пульт управління є видаленим сервером, сполученим з базою даних, де зберігається реєстр об'єктів з параметрами їх технологічних процесів, граничнодопустимі значення параметрів, а також їх поточний стан. З базою даних також сполучені диспетчери, що мають програмне забезпечення, за допомогою якого диспетчери відстежують зміни параметрів і обробляють отримані дані, а у разі виходу параметрів за межі допустимих діапазонів сигналізують про це світловою і звуковою сигналізацією. При цьому система сповіщення має обмежені можливості. Недоліками даної системи також є обмежені функціональні можливості, що обумовлене недостатньою автоматизацією процесів обробки інформації, відсутністю прогнозування з урахуванням чинника часу і метеорологічних умов, а саме, горизонтального напряму руху повітряних мас і швидкості вітру, вертикальної стійкості атмосфери, температури повітря на характер розповсюдження сильнодіючих отруйливих речовин. Крім того, система не забезпечує високої достовірності і надійності роботи унаслідок затримки часу реагування і ухвалення адекватного рішення, що обумовлено наявністю людського чинника. В основу корисної моделі поставлена задача створення такої системи раннього виявлення надзвичайних ситуацій, в якій шляхом автоматизації процесів збору і обробки інформації, а також розширення функціональних можливостей, забезпечується оперативне реагування відповідних служб підприємств, державних установ, МНС і оперативне сповіщення людей при різних рівнях загрози або виникнень надзвичайних ситуацій, а також максимально виключається вплив людського чинника при виявленні загрози надзвичайних ситуацій. Поставлена задача вирішується тим, що у відомій системі раннього виявлення надзвичайних ситуацій, що включає апаратно-програмний комплекс, який містить датчики для реєстрації параметрів з фіксацією різних рівнів небезпеки, що розміщені в техногенно небезпечних зонах і підключені до пульта управління по захищених каналах прямого і зворотного зв'язку, згідно корисної моделі, додатково містить контроллер і модуль збору інформації про метеорологічні дані, а пульт управління виконаний автоматизованим і об'єднує в собі систему виявлення загрози виникнення надзвичайних ситуацій, що включає модуль обробки інформації і протоколювання даних, отриманих датчиками параметрів середовищ, що контролюються, і підключених до контроллерів і пристроїв передачі даних, систему прогнозування, яка містить модуль спеціального програмного забезпечення з графічним інтерфейсом, який в автоматичному режимі на основі даних, отриманих від модуля збору інформації про метеорологічні дані проводить розрахунок діаграми руху токсичної хмари з відображенням її на карті місцевості і розрахункового часу підходу хмари з розрахунковою концентрацією до населених пунктів, систему автоматичного сповіщення, виконану східчастою з можливістю сповіщення різних рівнів небезпеки. Крім того, контролер містить блок прийому і ретрансляції даних, блок порівняння запрограмо 53753 4 ваних в ньому контрольних параметрів, а також зовнішні виконавчі пристрої, що спрацьовують у разі відхилення контрольних параметрів від заданих. При цьому система сповіщення додатково містить крайові пристрої сповіщення в зоні можливої ураження, які підключені до пульта управління по захищених каналах прямого і зворотного зв'язку. Наявність в системі єдиного апаратнопрограмного комплексу, що включає систему виявлення загрози виникнення надзвичайних ситуацій, систему прогнозування і систему автоматичного сповіщення, дозволяє інтегрувати основні функції системи в єдиному блоці і спростити передачу і обробку даних, а також їх зберігання в єдиному компактному комплексі. Завдяки такому виконанню системи забезпечується надійна її експлуатація, що обумовлено безперервним контролем поточних значень контрольованих параметрів і автоматизацією процесів збору і обробки інформації, а також досягається розширення функціональних можливостей і забезпечується оперативне реагування відповідних служб, яке виключає погрішності в ухваленні адекватних рішень унаслідок людського чинника. Суть корисної моделі пояснюється на кресленнях, де на фіг. 1 представлена блок-схема системи раннього виявлення надзвичайних ситуацій. Система раннього виявлення надзвичайних ситуацій включає апаратно-програмний комплекс, що містить систему виявлення загрози виникнення надзвичайних ситуацій, систему прогнозування, систему автоматичного сповіщення і містить N датчиків (1), котроллер (2), який має блок для ретрансляції і прийому даних (3) та засіб місцевої сигналізації (4), пульт управління (5), модуль автоматичної метеостанції для збору інформації про метеорологічні дані (6), крайовий пристрій сповіщення (7). При цьому система виявлення загрози виникнення надзвичайних ситуацій включає модуль обробки інформації і протоколювання даних, отриманих датчиками (1) контрольованих параметрів середовищ і підключених до контроллерів (2) та пристроїв передачі даних (3), система прогнозування містить модуль спеціального програмного забезпечення з графічним інтерфейсом (6), який в автоматичному режимі на основі даних отриманих від модуля збору інформації про метеорологічні дані, проводить розрахунок діаграми руху токсичної хмари з відображенням її на карті місцевості і розрахункового часу підходу хмари з розрахунковою концентрацією до населених пунктів, а система автоматичного сповіщення, виконана східчастою з можливістю сповіщення різних рівнів небезпеки, включає засоби місцевої сигналізації (4) і крайовий пристрій сповіщення (7). Система раннього виявлення надзвичайних ситуацій працює таким чином. Датчики (1), що знаходяться у техногеннонебезпечних зонах, наприклад, датчики концентрації хімічно-небезпечних речовин, датчики концентрації вибухонебезпечних речовин, датчики тиску в резервуарах і трубопроводах, датчики вимірювання температури в приміщеннях складів збері 5 гання небезпечних речовин, датчики вимірювання температури в резервуарах з небезпечними речовинами, датчики рівня небезпечних речовин в резервуарах і датчики, що виміряють, інші параметри підключені до контролера (2). При цьому датчики мають три стани: до критичне, критичне і аварійне. Контроллер (2), який здійснює моніторинг поточних, до критичних і критичних параметрів, передає на пульт управління (5) повідомлення в ручному і автоматичному режимі при досягненні на об'єкті певного значення контрольованого параметра, порівнює запрограмовані в нього значення і у разі перевищення їх включає засоби місцевої сигналізації (4) (світлову, звукову і т.д.). При розташуванні об'єктів на значному видаленні від пульта управління, контроллер (2) зв'язується з блоком для ретрансляції і прийому даних (3), який підключений до пульта управління (5) по захищених радіо GSM каналах прямого і зворотного зв'язку. Блок ретрансляції (3) аналізує інформацію від контролера (2) та в автоматичному режимі проводить прийом і передачу поточних та порогових значень параметрів, що виміряються датчиками, а також сигналу «відмова», проводить ретрансляцію по радіо каналу порогових значень виміряних параметрів з вказівкою номера каналу вторинного перетворювача, в якому параметри досягли критичних значень на пульт управління (5). Кожний блок прийому і ретрансляції даних (3) програмується для роботи по необхідному протоколу із заданою кількістю контролерів. Це дозволяє підвищити надійність спрацьовування аварійної сигналізації на видалених об'єктах і безперебійно одержувати інформацію на пульт управління про зміни небезпечних технологічних параметрів. Модуль автоматичної метеостанції для збору інформації про метеорологічні дані (6) збирає інформацію про метеорологічні дані, а саме: горизонтального напряму руху повітряних мас і швидкості вітру, вертикальної стійкості атмосфери, температури повітря та інші, і постійно передає поточні дані на пульт управління (5). Пульт управління ПУ(5) здійснює контроль за станом датчиків, безперервно опитуючи їх і порівнюючи одержувані дані із запрограмованими в системі, що дає можливість своєчасно визначити зміни в значенні датчика і контролювати його відмову. У разі відхилень параметрів від нормативних і відповідно до сценарію розвитку подій, закладеного в спеціальному програмному забезпеченні здійснюється автоматичне сповіщення персоналу підприємства за допомогою вбудованого підсилювача і динаміків, за допомогою дротяних 53753 6 підключень, а також сповіщення по радіо і GSM каналам зв'язку, автоматичний дозвон на термінали зв'язку і програвання формалізованого повідомлення, що зберігається в пам'яті програмного забезпечення. Сповіщення відбувається шляхом програвання запрограмованих формалізованих повідомлень, текст яких відповідає одному з трьох значень датчика. ПУ на підставі даних від метеостанції проводить автоматичне формування діаграми руху хмари отруйливих хімічних речовин на цифровій карті місцевості в реальному масштабі часу, автоматичний розрахунок часу прогнозованого підходу токсичної хмари до об'єктів і населених пунктів з відображенням інформації на моніторі ПУ і подальшою архівацією даних від технологітехнологічних датчиків і протоколювання подій в системі. Передає інформацію на пульт централізованого спостереження МУ МНС і регіональної системи сповіщення по виділених каналах зв'язку. Система містить крайовий пристрій сповіщення (7) в зоні можливого ураження, який підключений до пульта управління по захищених каналах прямого і зворотного зв'язку. Пристрій сповіщення (7), призначено для управління різними пристроями сигналізації, а також трансляції мовних повідомлень на гучномовці. Пристрій сповіщення оснащений універсальним інтерфейсом, що дозволяє проводити управління і тестування. Прийняті кодові сигнали команд дешифруються, при цьому включається відповідний виконавчий пристрій і видає на ПУ кодовий сигнал відповіді про виконання (невиконання) кожної команди, як транспортна мережа може використовуватися дротяний зв'язок, ультракороткохвильовий, GSM радіозв'язок. Таким чином, запропонована система раннього виявлення надзвичайних ситуацій дозволяє проводити безперервний контроль поточних значень потенційно небезпечних технологічних параметрів і забезпечувати в автоматичному режимі оперативне реагування відповідних служб підприємства, державних установ, МНС і сповіщення при різних рівнях загрози виникнення або виникненні надзвичайних ситуацій, а також дозволяє максимально виключити вплив людського чинника при виявленні загрози надзвичайних ситуацій. Джерела інформації: 1. Патент Російської Федерації № 2082145 СІ, публ. в 20.06.1997 р., МПК6 G01N3/00. 2. Патент України № 32834 U, публ. в 26.05.2008 р., МПК6 G08B 19/00 7 Комп’ютерна верстка І.Скворцова 53753 8 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
