Пристрій для вимірювання кількості молока та інтенсивності молочного потоку з функцією виявлення води в молоці

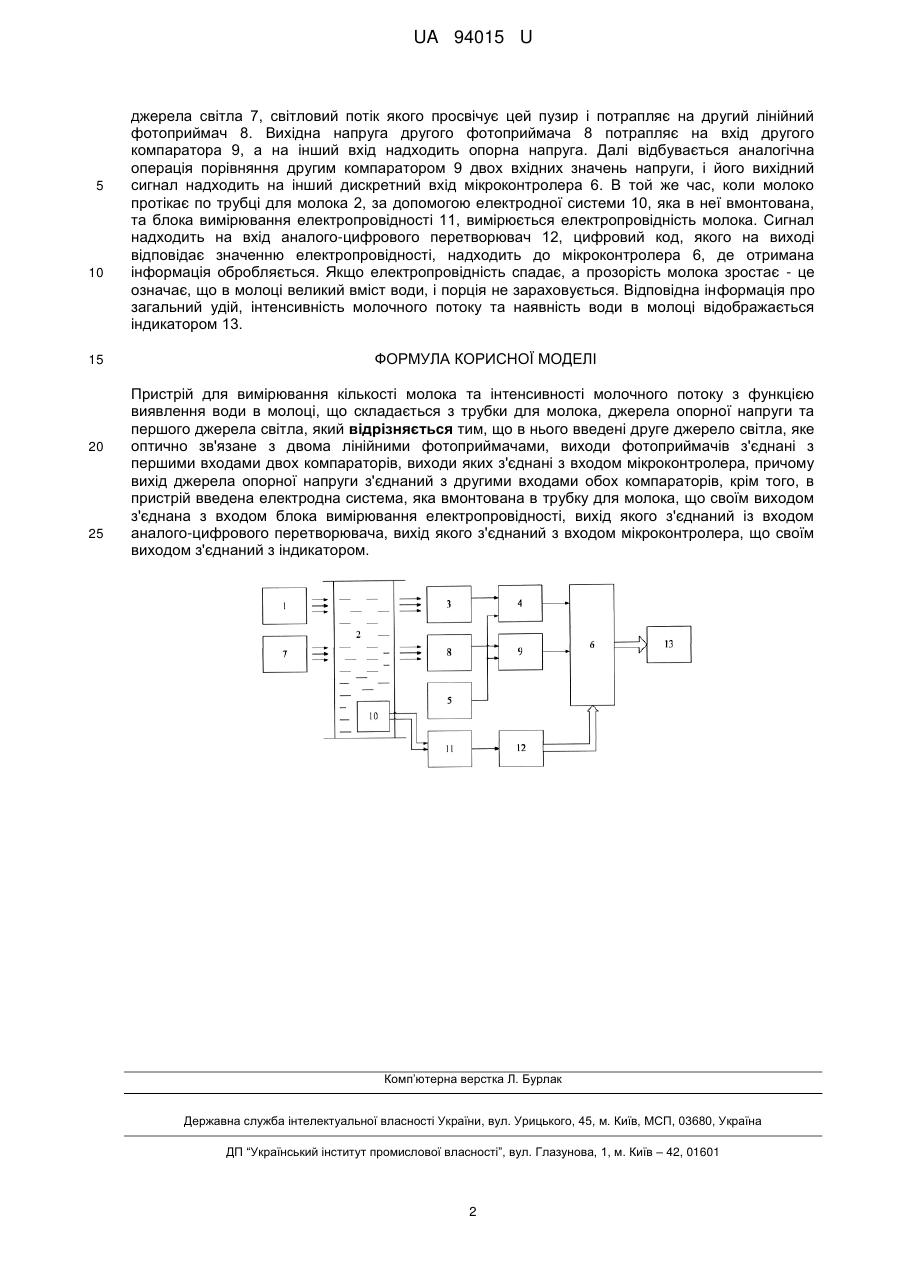

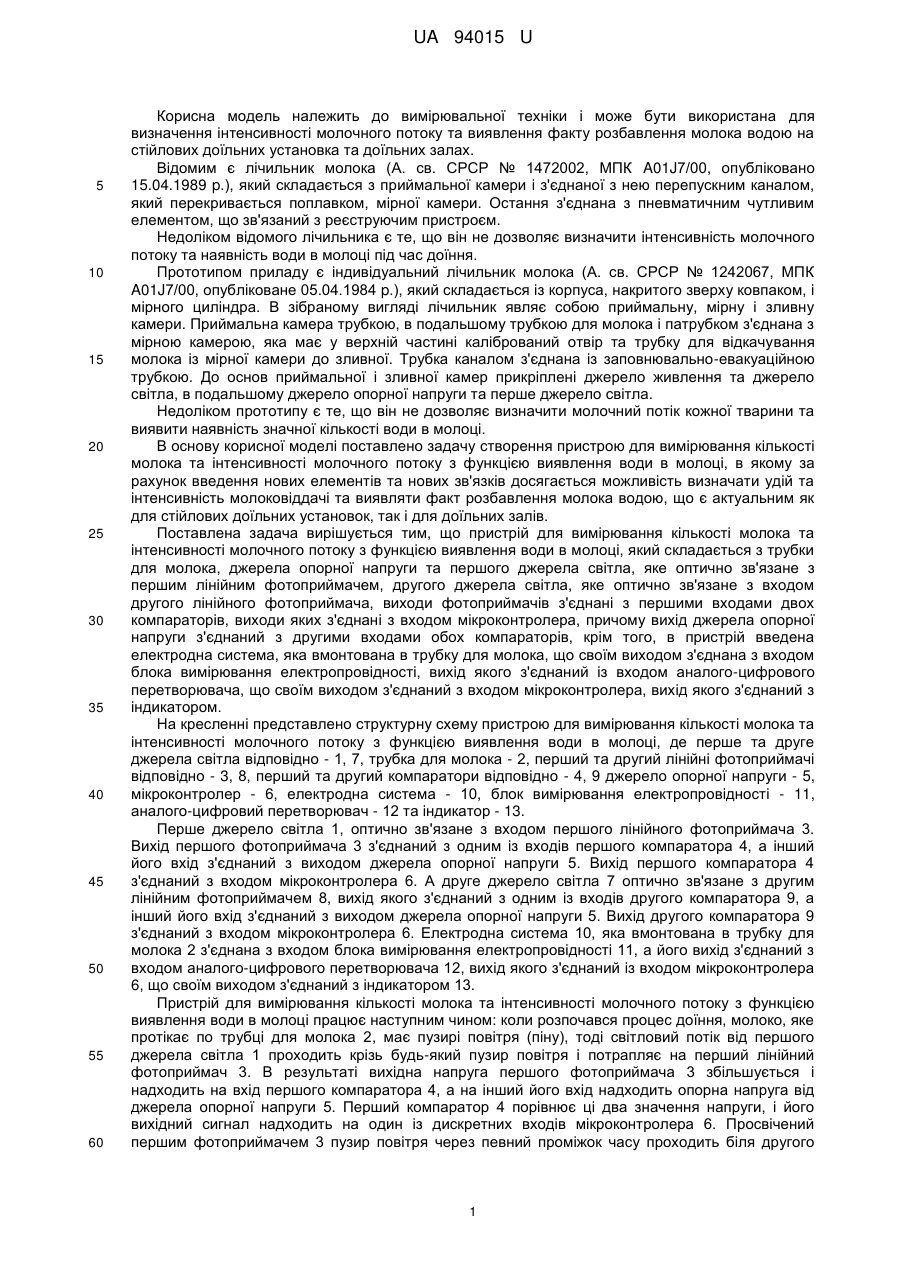

Реферат: Пристрій для вимірювання кількості молока та інтенсивності молочного потоку з функцією виявлення води в молоці, який складається з трубки для молока, джерела опорної напруги та першого джерела світла, причому в нього введені друге джерело світла, яке оптично зв'язане з двома лінійними фотоприймачами, виходи фотоприймачів з'єднані з першими входами двох компараторів, виходи яких з'єднані з входом мікроконтролера, причому вихід джерела опорної напруги з'єднаний з другими входами обох компараторів, крім того, в пристрій введена електродна система, яка вмонтована в трубку для молока, що своїм виходом з'єднана з входом блока вимірювання електропровідності, вихід якого з'єднаний із входом аналого-цифрового перетворювача, вихід якого з'єднаний з входом мікроконтролера, що своїм виходом з'єднаний з індикатором. UA 94015 U (54) ПРИСТРІЙ ДЛЯ ВИМІРЮВАННЯ КІЛЬКОСТІ МОЛОКА ТА ІНТЕНСИВНОСТІ МОЛОЧНОГО ПОТОКУ З ФУНКЦІЄЮ ВИЯВЛЕННЯ ВОДИ В МОЛОЦІ UA 94015 U UA 94015 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до вимірювальної техніки і може бути використана для визначення інтенсивності молочного потоку та виявлення факту розбавлення молока водою на стійлових доїльних установка та доїльних залах. Відомим є лічильник молока (А. св. СРСР № 1472002, МПК A01J7/00, опубліковано 15.04.1989 p.), який складається з приймальної камери і з'єднаної з нею перепускним каналом, який перекривається поплавком, мірної камери. Остання з'єднана з пневматичним чутливим елементом, що зв'язаний з реєструючим пристроєм. Недоліком відомого лічильника є те, що він не дозволяє визначити інтенсивність молочного потоку та наявність води в молоці під час доїння. Прототипом приладу є індивідуальний лічильник молока (А. св. СРСР № 1242067, МПК A01J7/00, опубліковане 05.04.1984 p.), який складається із корпуса, накритого зверху ковпаком, і мірного циліндра. В зібраному вигляді лічильник являє собою приймальну, мірну і зливну камери. Приймальна камера трубкою, в подальшому трубкою для молока і патрубком з'єднана з мірною камерою, яка має у верхній частині калібрований отвір та трубку для відкачування молока із мірної камери до зливної. Трубка каналом з'єднана із заповнювально-евакуаційною трубкою. До основ приймальної і зливної камер прикріплені джерело живлення та джерело світла, в подальшому джерело опорної напруги та перше джерело світла. Недоліком прототипу є те, що він не дозволяє визначити молочний потік кожної тварини та виявити наявність значної кількості води в молоці. В основу корисної моделі поставлено задачу створення пристрою для вимірювання кількості молока та інтенсивності молочного потоку з функцією виявлення води в молоці, в якому за рахунок введення нових елементів та нових зв'язків досягається можливість визначати удій та інтенсивність молоковіддачі та виявляти факт розбавлення молока водою, що є актуальним як для стійлових доїльних установок, так і для доїльних залів. Поставлена задача вирішується тим, що пристрій для вимірювання кількості молока та інтенсивності молочного потоку з функцією виявлення води в молоці, який складається з трубки для молока, джерела опорної напруги та першого джерела світла, яке оптично зв'язане з першим лінійним фотоприймачем, другого джерела світла, яке оптично зв'язане з входом другого лінійного фотоприймача, виходи фотоприймачів з'єднані з першими входами двох компараторів, виходи яких з'єднані з входом мікроконтролера, причому вихід джерела опорної напруги з'єднаний з другими входами обох компараторів, крім того, в пристрій введена електродна система, яка вмонтована в трубку для молока, що своїм виходом з'єднана з входом блока вимірювання електропровідності, вихід якого з'єднаний із входом аналого-цифрового перетворювача, що своїм виходом з'єднаний з входом мікроконтролера, вихід якого з'єднаний з індикатором. На кресленні представлено структурну схему пристрою для вимірювання кількості молока та інтенсивності молочного потоку з функцією виявлення води в молоці, де перше та друге джерела світла відповідно - 1, 7, трубка для молока - 2, перший та другий лінійні фотоприймачі відповідно - 3, 8, перший та другий компаратори відповідно - 4, 9 джерело опорної напруги - 5, мікроконтролер - 6, електродна система - 10, блок вимірювання електропровідності - 11, аналого-цифровий перетворювач - 12 та індикатор - 13. Перше джерело світла 1, оптично зв'язане з входом першого лінійного фотоприймача 3. Вихід першого фотоприймача 3 з'єднаний з одним із входів першого компаратора 4, а інший його вхід з'єднаний з виходом джерела опорної напруги 5. Вихід першого компаратора 4 з'єднаний з входом мікроконтролера 6. А друге джерело світла 7 оптично зв'язане з другим лінійним фотоприймачем 8, вихід якого з'єднаний з одним із входів другого компаратора 9, а інший його вхід з'єднаний з виходом джерела опорної напруги 5. Вихід другого компаратора 9 з'єднаний з входом мікроконтролера 6. Електродна система 10, яка вмонтована в трубку для молока 2 з'єднана з входом блока вимірювання електропровідності 11, а його вихід з'єднаний з входом аналого-цифрового перетворювача 12, вихід якого з'єднаний із входом мікроконтролера 6, що своїм виходом з'єднаний з індикатором 13. Пристрій для вимірювання кількості молока та інтенсивності молочного потоку з функцією виявлення води в молоці працює наступним чином: коли розпочався процес доїння, молоко, яке протікає по трубці для молока 2, має пузирі повітря (піну), тоді світловий потік від першого джерела світла 1 проходить крізь будь-який пузир повітря і потрапляє на перший лінійний фотоприймач 3. В результаті вихідна напруга першого фотоприймача 3 збільшується і надходить на вхід першого компаратора 4, а на інший його вхід надходить опорна напруга від джерела опорної напруги 5. Перший компаратор 4 порівнює ці два значення напруги, і його вихідний сигнал надходить на один із дискретних входів мікроконтролера 6. Просвічений першим фотоприймачем 3 пузир повітря через певний проміжок часу проходить біля другого 1 UA 94015 U 5 10 15 20 25 джерела світла 7, світловий потік якого просвічує цей пузир і потрапляє на другий лінійний фотоприймач 8. Вихідна напруга другого фотоприймача 8 потрапляє на вхід другого компаратора 9, а на інший вхід надходить опорна напруга. Далі відбувається аналогічна операція порівняння другим компаратором 9 двох вхідних значень напруги, і його вихідний сигнал надходить на інший дискретний вхід мікроконтролера 6. В той же час, коли молоко протікає по трубці для молока 2, за допомогою електродної системи 10, яка в неї вмонтована, та блока вимірювання електропровідності 11, вимірюється електропровідність молока. Сигнал надходить на вхід аналого-цифрового перетворювач 12, цифровий код, якого на виході відповідає значенню електропровідності, надходить до мікроконтролера 6, де отримана інформація обробляється. Якщо електропровідність спадає, а прозорість молока зростає - це означає, що в молоці великий вміст води, і порція не зараховується. Відповідна інформація про загальний удій, інтенсивність молочного потоку та наявність води в молоці відображається індикатором 13. ФОРМУЛА КОРИСНОЇ МОДЕЛІ Пристрій для вимірювання кількості молока та інтенсивності молочного потоку з функцією виявлення води в молоці, що складається з трубки для молока, джерела опорної напруги та першого джерела світла, який відрізняється тим, що в нього введені друге джерело світла, яке оптично зв'язане з двома лінійними фотоприймачами, виходи фотоприймачів з'єднані з першими входами двох компараторів, виходи яких з'єднані з входом мікроконтролера, причому вихід джерела опорної напруги з'єднаний з другими входами обох компараторів, крім того, в пристрій введена електродна система, яка вмонтована в трубку для молока, що своїм виходом з'єднана з входом блока вимірювання електропровідності, вихід якого з'єднаний із входом аналого-цифрового перетворювача, вихід якого з'єднаний з входом мікроконтролера, що своїм виходом з'єднаний з індикатором. Комп’ютерна верстка Л. Бурлак Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
