Спосіб керування тепловим режимом випарника у виробництві поліізобутилену

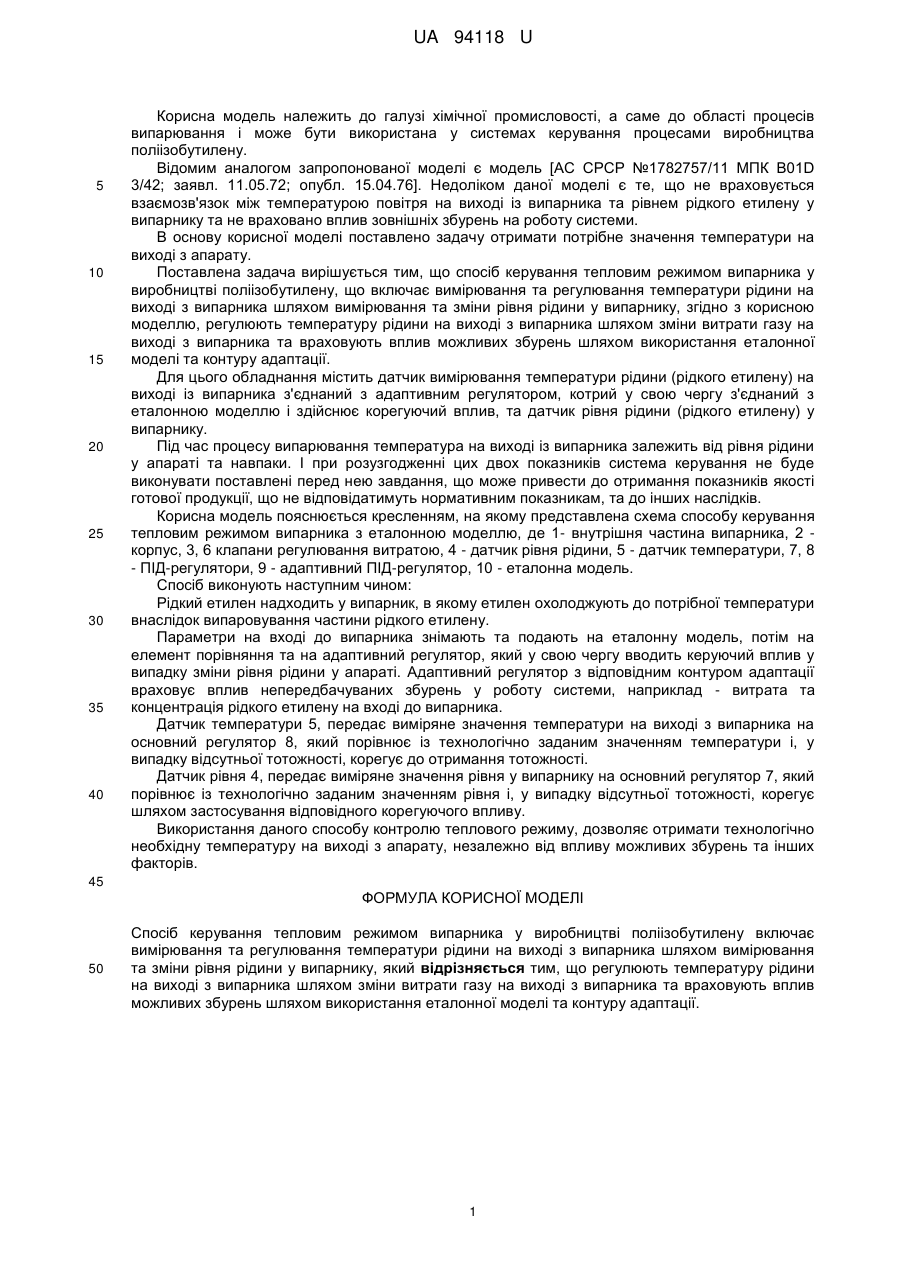

Реферат: Спосіб керування тепловим режимом випарника у виробництві поліізобутилену включає вимірювання та регулювання температури рідини на виході з випарника шляхом вимірювання та зміни рівня рідини у випарнику. Регулюють температуру рідини на виході з випарника шляхом зміни витрати газу на виході з випарника та враховують вплив можливих збурень шляхом використання еталонної моделі та контуру адаптації. UA 94118 U (54) СПОСІБ КЕРУВАННЯ ТЕПЛОВИМ РЕЖИМОМ ВИПАРНИКА У ВИРОБНИЦТВІ ПОЛІІЗОБУТИЛЕНУ UA 94118 U UA 94118 U 5 10 15 20 25 30 35 40 Корисна модель належить до галузі хімічної промисловості, а саме до області процесів випарювання і може бути використана у системах керування процесами виробництва поліізобутилену. Відомим аналогом запропонованої моделі є модель [АС СРСР №1782757/11 МПК B01D 3/42; заявл. 11.05.72; опубл. 15.04.76]. Недоліком даної моделі є те, що не враховується взаємозв'язок між температурою повітря на виході із випарника та рівнем рідкого етилену у випарнику та не враховано вплив зовнішніх збурень на роботу системи. В основу корисної моделі поставлено задачу отримати потрібне значення температури на виході з апарату. Поставлена задача вирішується тим, що спосіб керування тепловим режимом випарника у виробництві поліізобутилену, що включає вимірювання та регулювання температури рідини на виході з випарника шляхом вимірювання та зміни рівня рідини у випарнику, згідно з корисною моделлю, регулюють температуру рідини на виході з випарника шляхом зміни витрати газу на виході з випарника та враховують вплив можливих збурень шляхом використання еталонної моделі та контуру адаптації. Для цього обладнання містить датчик вимірювання температури рідини (рідкого етилену) на виході із випарника з'єднаний з адаптивним регулятором, котрий у свою чергу з'єднаний з еталонною моделлю і здійснює корегуючий вплив, та датчик рівня рідини (рідкого етилену) у випарнику. Під час процесу випарювання температура на виході із випарника залежить від рівня рідини у апараті та навпаки. І при розузгодженні цих двох показників система керування не буде виконувати поставлені перед нею завдання, що може привести до отримання показників якості готової продукції, що не відповідатимуть нормативним показникам, та до інших наслідків. Корисна модель пояснюється кресленням, на якому представлена схема способу керування тепловим режимом випарника з еталонною моделлю, де 1- внутрішня частина випарника, 2 корпус, 3, 6 клапани регулювання витратою, 4 - датчик рівня рідини, 5 - датчик температури, 7, 8 - ПІД-регулятори, 9 - адаптивний ПІД-регулятор, 10 - еталонна модель. Спосіб виконують наступним чином: Рідкий етилен надходить у випарник, в якому етилен охолоджують до потрібної температури внаслідок випаровування частини рідкого етилену. Параметри на вході до випарника знімають та подають на еталонну модель, потім на елемент порівняння та на адаптивний регулятор, який у свою чергу вводить керуючий вплив у випадку зміни рівня рідини у апараті. Адаптивний регулятор з відповідним контуром адаптації враховує вплив непередбачуваних збурень у роботу системи, наприклад - витрата та концентрація рідкого етилену на вході до випарника. Датчик температури 5, передає виміряне значення температури на виході з випарника на основний регулятор 8, який порівнює із технологічно заданим значенням температури і, у випадку відсутньої тотожності, корегує до отримання тотожності. Датчик рівня 4, передає виміряне значення рівня у випарнику на основний регулятор 7, який порівнює із технологічно заданим значенням рівня і, у випадку відсутньої тотожності, корегує шляхом застосування відповідного корегуючого впливу. Використання даного способу контролю теплового режиму, дозволяє отримати технологічно необхідну температуру на виході з апарату, незалежно від впливу можливих збурень та інших факторів. 45 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 Спосіб керування тепловим режимом випарника у виробництві поліізобутилену включає вимірювання та регулювання температури рідини на виході з випарника шляхом вимірювання та зміни рівня рідини у випарнику, який відрізняється тим, що регулюють температуру рідини на виході з випарника шляхом зміни витрати газу на виході з випарника та враховують вплив можливих збурень шляхом використання еталонної моделі та контуру адаптації. 1 UA 94118 U Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
