Спосіб керування тепловим режимом скловарної печі

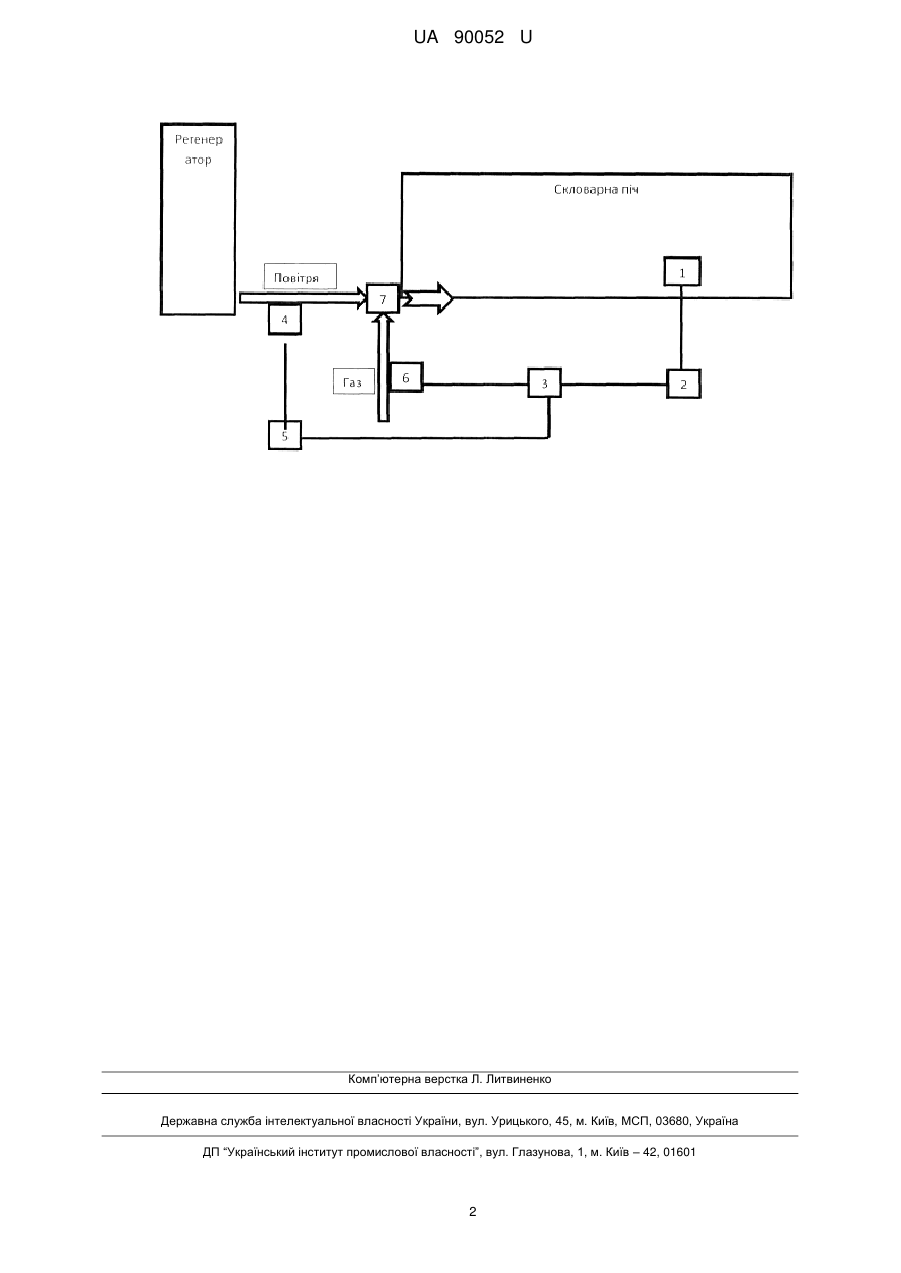

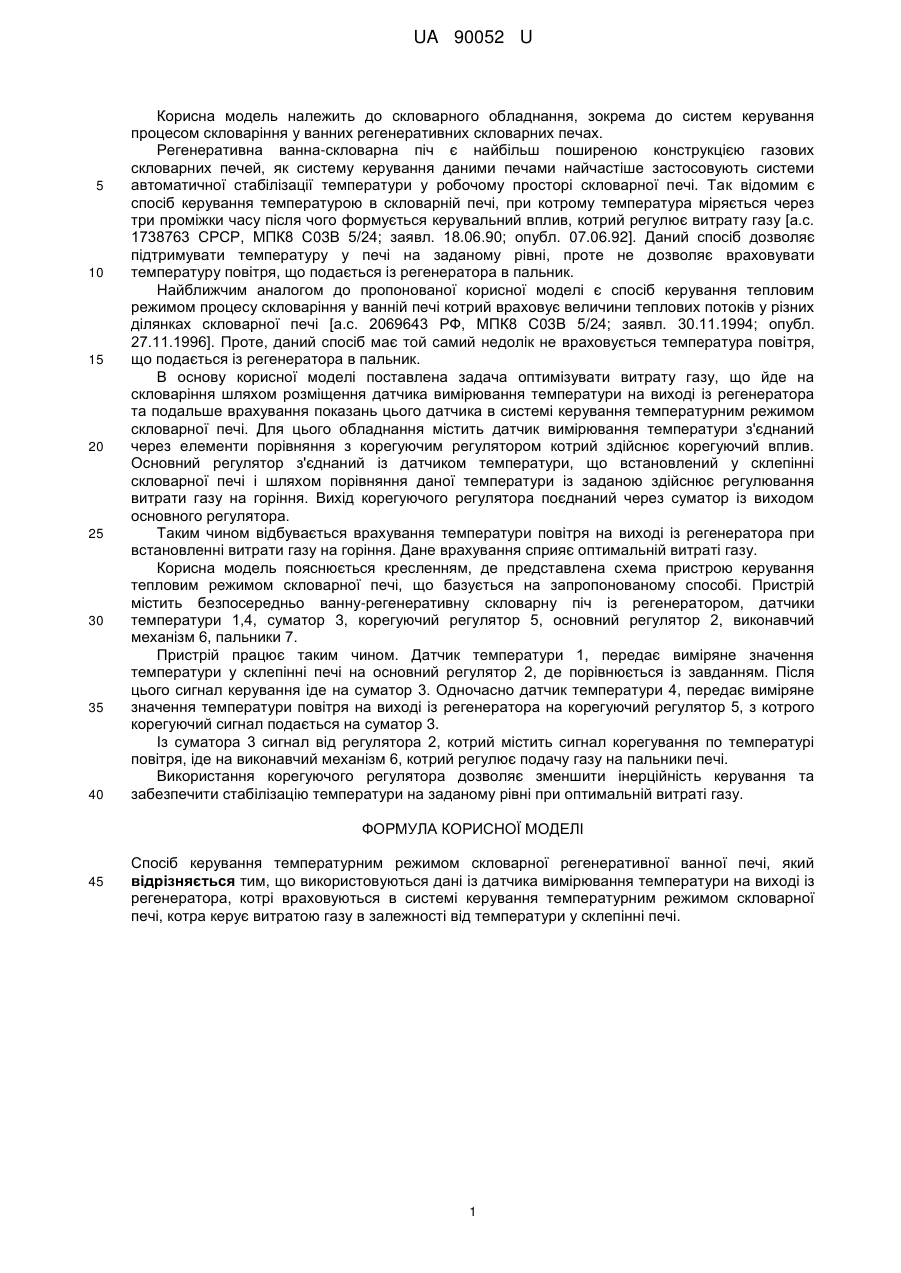

Реферат: Спосіб керування температурним режимом скловарної регенеративної ванної печі, в якому використовуються дані із датчика вимірювання температури на виході із регенератора, котрі враховуються в системі керування температурним режимом скловарної печі, котра керує витратою газу в залежності від температури у склепінні печі. UA 90052 U (54) СПОСІБ КЕРУВАННЯ ТЕПЛОВИМ РЕЖИМОМ СКЛОВАРНОЇ ПЕЧІ UA 90052 U UA 90052 U 5 10 15 20 25 30 35 40 Корисна модель належить до скловарного обладнання, зокрема до систем керування процесом скловаріння у ванних регенеративних скловарних печах. Регенеративна ванна-скловарна піч є найбільш поширеною конструкцією газових скловарних печей, як систему керування даними печами найчастіше застосовують системи автоматичної стабілізації температури у робочому просторі скловарної печі. Так відомим є спосіб керування температурою в скловарній печі, при котрому температура міряється через три проміжки часу після чого формується керувальний вплив, котрий регулює витрату газу [а.с. 1738763 СРСР, МПК8 С03В 5/24; заявл. 18.06.90; опубл. 07.06.92]. Даний спосіб дозволяє підтримувати температуру у печі на заданому рівні, проте не дозволяє враховувати температуру повітря, що подається із регенератора в пальник. Найближчим аналогом до пропонованої корисної моделі є спосіб керування тепловим режимом процесу скловаріння у ванній печі котрий враховує величини теплових потоків у різних ділянках скловарної печі [а.с. 2069643 РФ, МПК8 С03В 5/24; заявл. 30.11.1994; опубл. 27.11.1996]. Проте, даний спосіб має той самий недолік не враховується температура повітря, що подається із регенератора в пальник. В основу корисної моделі поставлена задача оптимізувати витрату газу, що йде на скловаріння шляхом розміщення датчика вимірювання температури на виході із регенератора та подальше врахування показань цього датчика в системі керування температурним режимом скловарної печі. Для цього обладнання містить датчик вимірювання температури з'єднаний через елементи порівняння з корегуючим регулятором котрий здійснює корегуючий вплив. Основний регулятор з'єднаний із датчиком температури, що встановлений у склепінні скловарної печі і шляхом порівняння даної температури із заданою здійснює регулювання витрати газу на горіння. Вихід корегуючого регулятора поєднаний через суматор із виходом основного регулятора. Таким чином відбувається врахування температури повітря на виході із регенератора при встановленні витрати газу на горіння. Дане врахування сприяє оптимальній витраті газу. Корисна модель пояснюється кресленням, де представлена схема пристрою керування тепловим режимом скловарної печі, що базується на запропонованому способі. Пристрій містить безпосередньо ванну-регенеративну скловарну піч із регенератором, датчики температури 1,4, суматор 3, корегуючий регулятор 5, основний регулятор 2, виконавчий механізм 6, пальники 7. Пристрій працює таким чином. Датчик температури 1, передає виміряне значення температури у склепінні печі на основний регулятор 2, де порівнюється із завданням. Після цього сигнал керування іде на суматор 3. Одночасно датчик температури 4, передає виміряне значення температури повітря на виході із регенератора на корегуючий регулятор 5, з котрого корегуючий сигнал подається на суматор 3. Із суматора 3 сигнал від регулятора 2, котрий містить сигнал корегування по температурі повітря, іде на виконавчий механізм 6, котрий регулює подачу газу на пальники печі. Використання корегуючого регулятора дозволяє зменшити інерційність керування та забезпечити стабілізацію температури на заданому рівні при оптимальній витраті газу. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 Спосіб керування температурним режимом скловарної регенеративної ванної печі, який відрізняється тим, що використовуються дані із датчика вимірювання температури на виході із регенератора, котрі враховуються в системі керування температурним режимом скловарної печі, котра керує витратою газу в залежності від температури у склепінні печі. 1 UA 90052 U Комп’ютерна верстка Л. Литвиненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
