Радіаційно-захисний матеріал

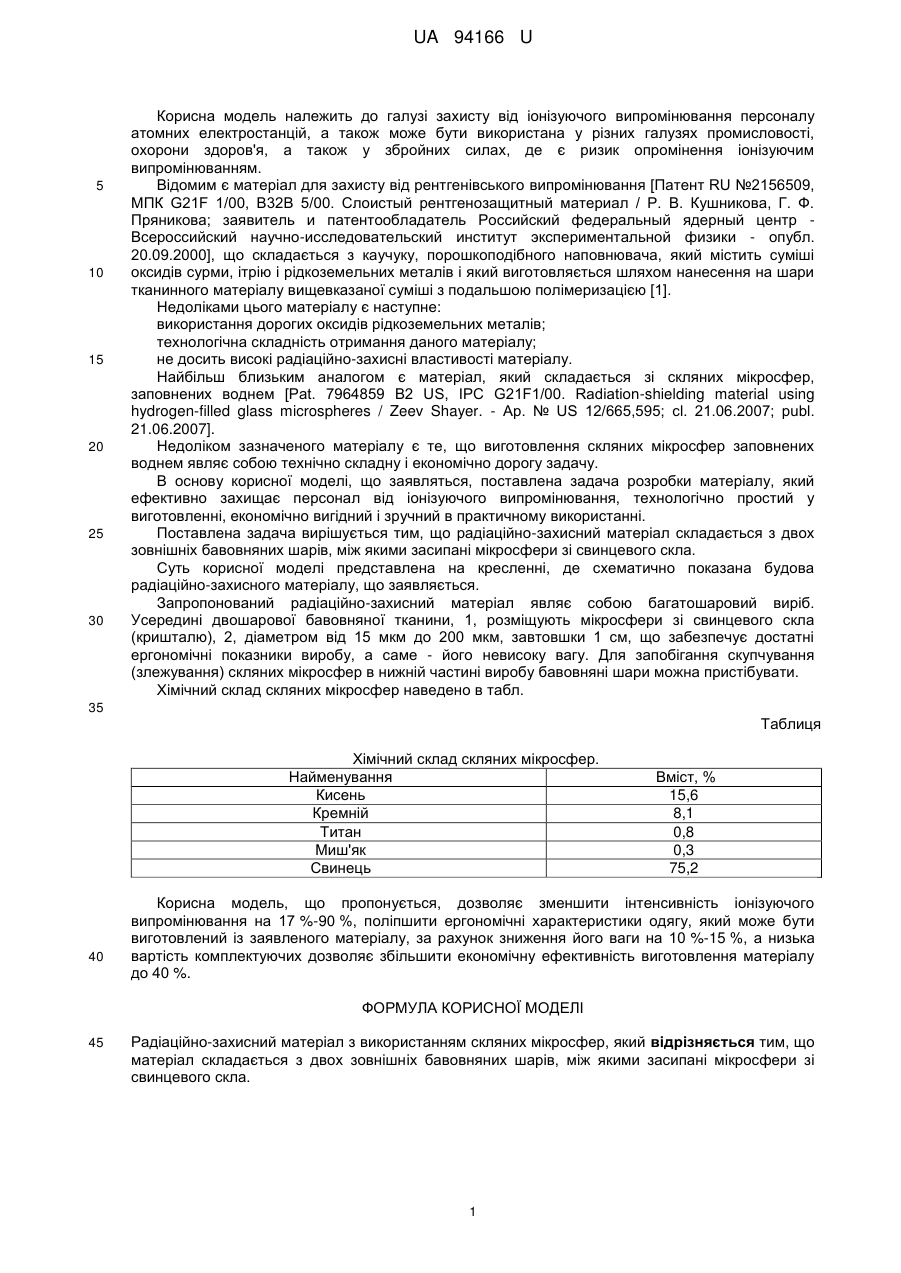

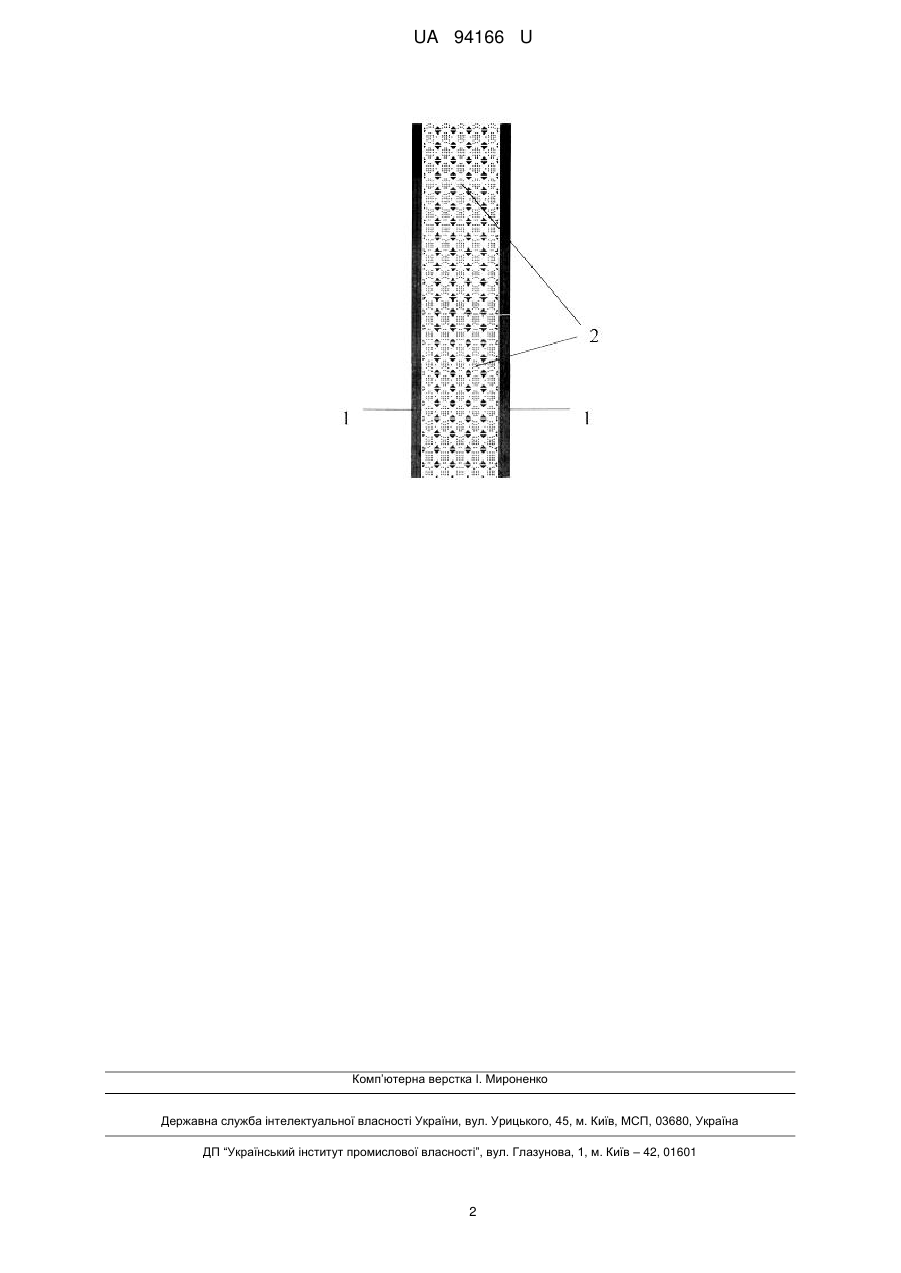

Реферат: Радіаційно-захисний матеріал з використанням скляних мікросфер складається з двох зовнішніх бавовняних шарів, між якими засипані мікросфери зі свинцевого скла. UA 94166 U (12) UA 94166 U UA 94166 U 5 10 15 20 25 30 Корисна модель належить до галузі захисту від іонізуючого випромінювання персоналу атомних електростанцій, а також може бути використана у різних галузях промисловості, охорони здоров'я, а також у збройних силах, де є ризик опромінення іонізуючим випромінюванням. Відомим є матеріал для захисту від рентгенівського випромінювання [Патент RU №2156509, МПК G21F 1/00, В32В 5/00. Слоистый рентгенозащитный материал / Р. В. Кушникова, Г. Ф. Пряникова; заявитель и патентообладатель Российский федеральный ядерный центр Всероссийский научно-исследовательский институт экспериментальной физики - опубл. 20.09.2000], що складається з каучуку, порошкоподібного наповнювача, який містить суміші оксидів сурми, ітрію і рідкоземельних металів і який виготовляється шляхом нанесення на шари тканинного матеріалу вищевказаної суміші з подальшою полімеризацією [1]. Недоліками цього матеріалу є наступне: використання дорогих оксидів рідкоземельних металів; технологічна складність отримання даного матеріалу; не досить високі радіаційно-захисні властивості матеріалу. Найбільш близьким аналогом є матеріал, який складається зі скляних мікросфер, заповнених воднем [Pat. 7964859 В2 US, IPC G21F1/00. Radiation-shielding material using hydrogen-filled glass microspheres / Zeev Shayer. - Ap. № US 12/665,595; cl. 21.06.2007; publ. 21.06.2007]. Недоліком зазначеного матеріалу є те, що виготовлення скляних мікросфер заповнених воднем являє собою технічно складну і економічно дорогу задачу. В основу корисної моделі, що заявляться, поставлена задача розробки матеріалу, який ефективно захищає персонал від іонізуючого випромінювання, технологічно простий у виготовленні, економічно вигідний і зручний в практичному використанні. Поставлена задача вирішується тим, що радіаційно-захисний матеріал складається з двох зовнішніх бавовняних шарів, між якими засипані мікросфери зі свинцевого скла. Суть корисної моделі представлена на кресленні, де схематично показана будова радіаційно-захисного матеріалу, що заявляється. Запропонований радіаційно-захисний матеріал являє собою багатошаровий виріб. Усередині двошарової бавовняної тканини, 1, розміщують мікросфери зі свинцевого скла (кришталю), 2, діаметром від 15 мкм до 200 мкм, завтовшки 1 см, що забезпечує достатні ергономічні показники виробу, а саме - його невисоку вагу. Для запобігання скупчування (злежування) скляних мікросфер в нижній частині виробу бавовняні шари можна пристібувати. Хімічний склад скляних мікросфер наведено в табл. 35 Таблиця Хімічний склад скляних мікросфер. Найменування Кисень Кремній Титан Миш'як Свинець 40 Вміст, % 15,6 8,1 0,8 0,3 75,2 Корисна модель, що пропонується, дозволяє зменшити інтенсивність іонізуючого випромінювання на 17 %-90 %, поліпшити ергономічні характеристики одягу, який може бути виготовлений із заявленого матеріалу, за рахунок зниження його ваги на 10 %-15 %, а низька вартість комплектуючих дозволяє збільшити економічну ефективність виготовлення матеріалу до 40 %. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 Радіаційно-захисний матеріал з використанням скляних мікросфер, який відрізняється тим, що матеріал складається з двох зовнішніх бавовняних шарів, між якими засипані мікросфери зі свинцевого скла. 1 UA 94166 U Комп’ютерна верстка І. Мироненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
