Спосіб отримання наночастинок магнетиту

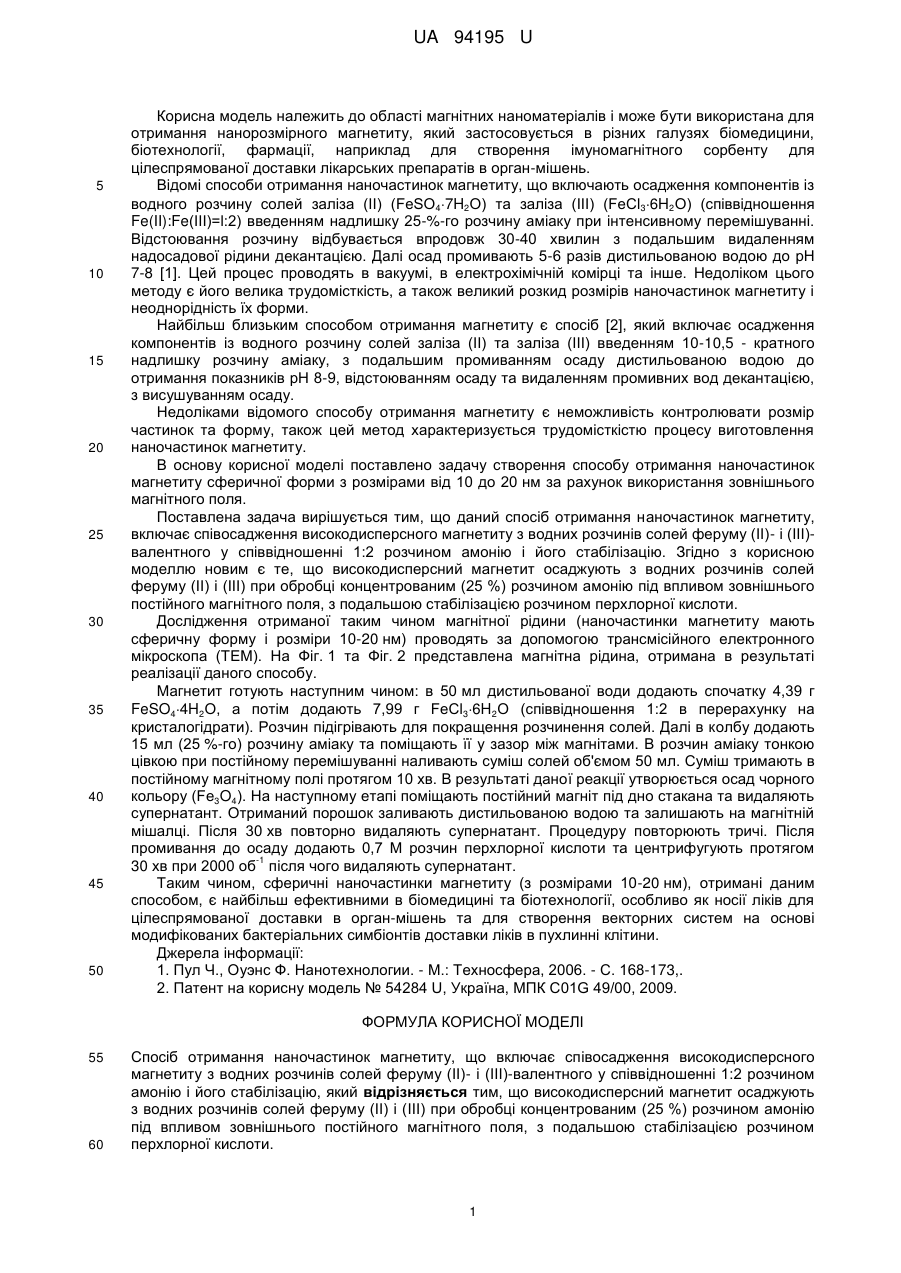

Реферат: UA 94195 U UA 94195 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до області магнітних наноматеріалів і може бути використана для отримання нанорозмірного магнетиту, який застосовується в різних галузях біомедицини, біотехнології, фармації, наприклад для створення імуномагнітного сорбенту для цілеспрямованої доставки лікарських препаратів в орган-мішень. Відомі способи отримання наночастинок магнетиту, що включають осадження компонентів із водного розчину солей заліза (II) (FeSO47H2O) та заліза (III) (FeCl36H2O) (співвідношення Fe(II):Fe(III)=l:2) введенням надлишку 25-%-го розчину аміаку при інтенсивному перемішуванні. Відстоювання розчину відбувається впродовж 30-40 хвилин з подальшим видаленням надосадової рідини декантацією. Далі осад промивають 5-6 разів дистильованою водою до рН 7-8 [1]. Цей процес проводять в вакуумі, в електрохімічній комірці та інше. Недоліком цього методу є його велика трудомісткість, а також великий розкид розмірів наночастинок магнетиту і неоднорідність їх форми. Найбільш близьким способом отримання магнетиту є спосіб [2], який включає осадження компонентів із водного розчину солей заліза (II) та заліза (III) введенням 10-10,5 - кратного надлишку розчину аміаку, з подальшим промиванням осаду дистильованою водою до отримання показників рН 8-9, відстоюванням осаду та видаленням промивних вод декантацією, з висушуванням осаду. Недоліками відомого способу отримання магнетиту є неможливість контролювати розмір частинок та форму, також цей метод характеризується трудомісткістю процесу виготовлення наночастинок магнетиту. В основу корисної моделі поставлено задачу створення способу отримання наночастинок магнетиту сферичної форми з розмірами від 10 до 20 нм за рахунок використання зовнішнього магнітного поля. Поставлена задача вирішується тим, що даний спосіб отримання наночастинок магнетиту, включає співосадження високодисперсного магнетиту з водних розчинів солей феруму (II)- і (III)валентного у співвідношенні 1:2 розчином амонію і його стабілізацію. Згідно з корисною моделлю новим є те, що високодисперсний магнетит осаджують з водних розчинів солей феруму (II) і (III) при обробці концентрованим (25 %) розчином амонію під впливом зовнішнього постійного магнітного поля, з подальшою стабілізацією розчином перхлорної кислоти. Дослідження отриманої таким чином магнітної рідини (наночастинки магнетиту мають сферичну форму і розміри 10-20 нм) проводять за допомогою трансмісійного електронного мікроскопа (ТЕМ). На Фіг. 1 та Фіг. 2 представлена магнітна рідина, отримана в результаті реалізації даного способу. Магнетит готують наступним чином: в 50 мл дистильованої води додають спочатку 4,39 г FeSO44H2O, а потім додають 7,99 г FeCl36H2O (співвідношення 1:2 в перерахунку на кристалогідрати). Розчин підігрівають для покращення розчинення солей. Далі в колбу додають 15 мл (25 %-го) розчину аміаку та поміщають її у зазор між магнітами. В розчин аміаку тонкою цівкою при постійному перемішуванні наливають суміш солей об'ємом 50 мл. Суміш тримають в постійному магнітному полі протягом 10 хв. В результаті даної реакції утворюється осад чорного кольору (Fe3O4). На наступному етапі поміщають постійний магніт під дно стакана та видаляють супернатант. Отриманий порошок заливають дистильованою водою та залишають на магнітній мішалці. Після 30 хв повторно видаляють супернатант. Процедуру повторюють тричі. Після промивання до осаду додають 0,7 М розчин перхлорної кислоти та центрифугують протягом -1 30 хв при 2000 об після чого видаляють супернатант. Таким чином, сферичні наночастинки магнетиту (з розмірами 10-20 нм), отримані даним способом, є найбільш ефективними в біомедицині та біотехнології, особливо як носії ліків для цілеспрямованої доставки в орган-мішень та для створення векторних систем на основі модифікованих бактеріальних симбіонтів доставки ліків в пухлинні клітини. Джерела інформації: 1. Пул Ч., Оуэнc Ф. Нанотехнологии. - М.: Техносфера, 2006. - С. 168-173,. 2. Патент на корисну модель № 54284 U, Україна, МПК C01G 49/00, 2009. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 60 Спосіб отримання наночастинок магнетиту, що включає співосадження високодисперсного магнетиту з водних розчинів солей феруму (II)- і (III)-валентного у співвідношенні 1:2 розчином амонію і його стабілізацію, який відрізняється тим, що високодисперсний магнетит осаджують з водних розчинів солей феруму (II) і (III) при обробці концентрованим (25 %) розчином амонію під впливом зовнішнього постійного магнітного поля, з подальшою стабілізацією розчином перхлорної кислоти. 1 UA 94195 U Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
