Спосіб отримання магнетиту

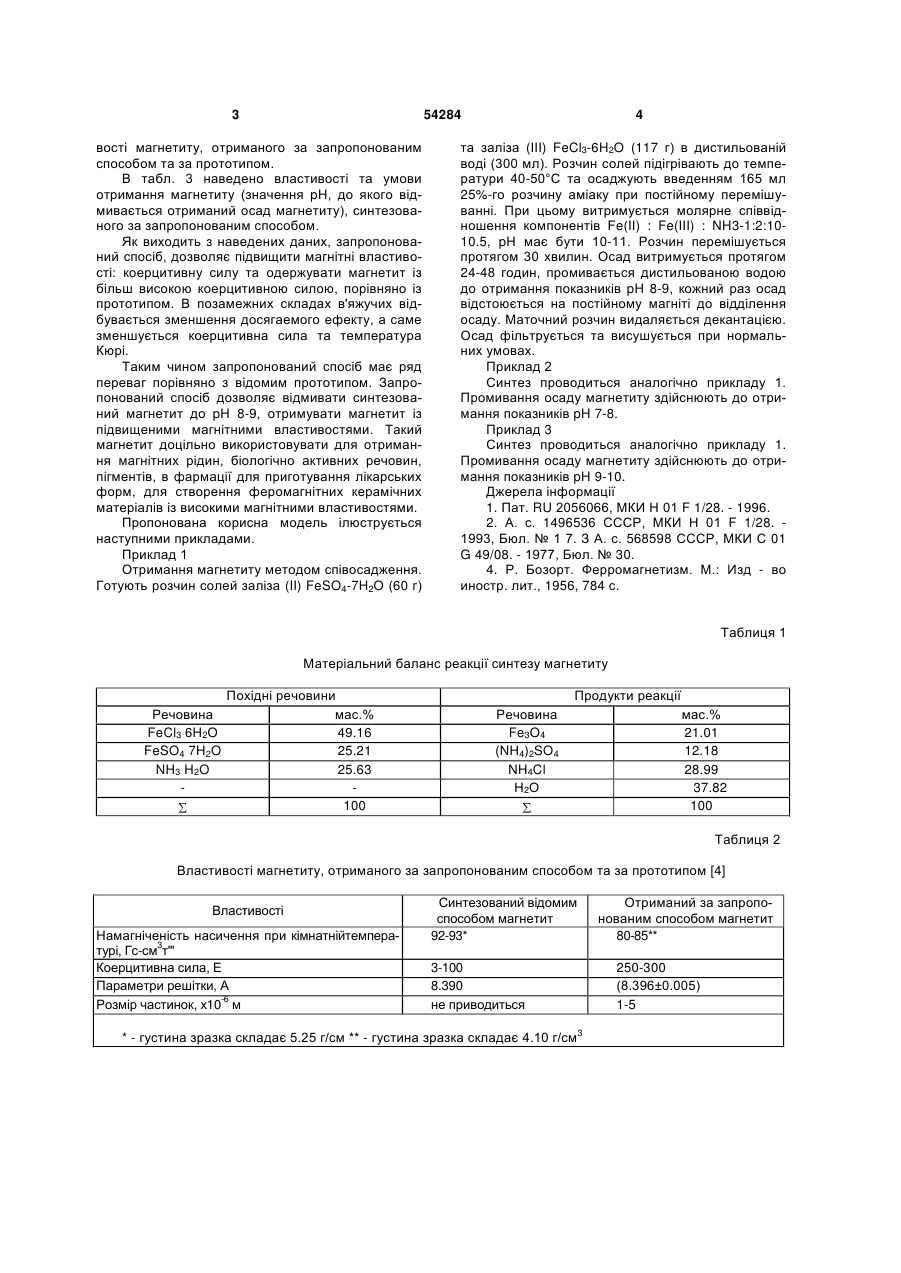

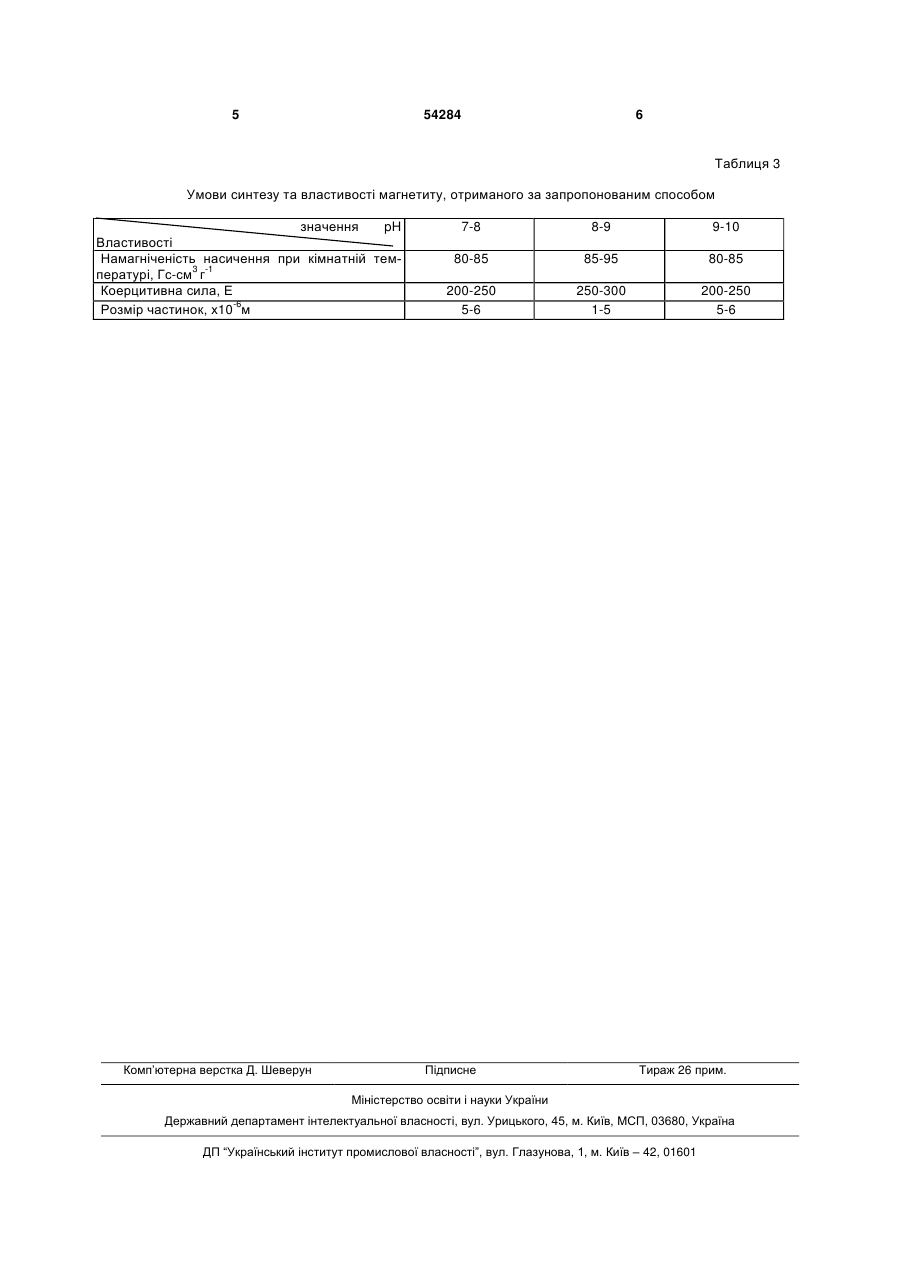

Спосіб отримання магнетиту, що включає осадження компонентів із водного розчину солей заліза (II) та заліза (III) введенням надлишку аміаку, промивання осаду дистильованою водою, відстоювання осаду та видалення промивних вод декантацією, висушування осаду, який відрізняється тим, що осадження компонентів проводять 10-10,5 - кратним надлишком розчину аміаку, промивання осаду здійснюють до отримання показників pH 8-9. (19) (21) u201002474 (22) 05.03.2010 (24) 10.11.2010 (46) 10.11.2010, Бюл.№ 21, 2010 р. (72) ІЛЮХА МИКОЛА ГРИГОРОВИЧ, БАРСОВА ЗОЯ ВАЛЕРІЇВНА, ЦИХАНОВСЬКА ІРИНА ВАСИЛІВНА, ТИМОФЕЄВА ВАЛЕНТИНА ПЕТРІВНА, ВЕДЕРНИКОВА ІРИНА ОЛЕКСІЇВНА (73) УКРАЇНСЬКА ІНЖЕНЕРНО-ПЕДАГОГІЧНА АКАДЕМІЯ 3 54284 вості магнетиту, отриманого за запропонованим способом та за прототипом. В табл. 3 наведено властивості та умови отримання магнетиту (значення pH, до якого відмивається отриманий осад магнетиту), синтезованого за запропонованим способом. Як виходить з наведених даних, запропонований спосіб, дозволяє підвищити магнітні властивості: коерцитивну силу та одержувати магнетит із більш високою коерцитивною силою, порівняно із прототипом. В позамежних складах в'яжучих відбувається зменшення досягаемого ефекту, а саме зменшується коерцитивна сила та температура Кюрі. Таким чином запропонований спосіб має ряд переваг порівняно з відомим прототипом. Запропонований спосіб дозволяє відмивати синтезований магнетит до pH 8-9, отримувати магнетит із підвищеними магнітними властивостями. Такий магнетит доцільно використовувати для отримання магнітних рідин, біологічно активних речовин, пігментів, в фармації для приготування лікарських форм, для створення феромагнітних керамічних матеріалів із високими магнітними властивостями. Пропонована корисна модель ілюструється наступними прикладами. Приклад 1 Отримання магнетиту методом співосадження. Готують розчин солей заліза (II) FeSO4-7H2O (60 г) 4 та заліза (III) FeCl3-6H2O (117 г) в дистильованій воді (300 мл). Розчин солей підігрівають до температури 40-50°С та осаджують введенням 165 мл 25%-го розчину аміаку при постійному перемішуванні. При цьому витримується молярне співвідношення компонентів Fe(II) : Fe(III) : NH3-1:2:1010.5, pH має бути 10-11. Розчин перемішується протягом 30 хвилин. Осад витримується протягом 24-48 годин, промивається дистильованою водою до отримання показників pH 8-9, кожний раз осад відстоюється на постійному магніті до відділення осаду. Маточний розчин видаляється декантацією. Осад фільтрується та висушується при нормальних умовах. Приклад 2 Синтез проводиться аналогічно прикладу 1. Промивання осаду магнетиту здійснюють до отримання показників pH 7-8. Приклад 3 Синтез проводиться аналогічно прикладу 1. Промивання осаду магнетиту здійснюють до отримання показників pH 9-10. Джерела інформації 1. Пат. RU 2056066, МКИ Н 01 F 1/28. - 1996. 2. А. с. 1496536 СССР, МКИ Н 01 F 1/28. 1993, Бюл. № 1 7. З А. с. 568598 СССР, МКИ С 01 G 49/08. - 1977, Бюл. № 30. 4. Р. Бозорт. Ферромагнетизм. М.: Изд - во иностр. лит., 1956, 784 с. Таблиця 1 Матеріальний баланс реакції синтезу магнетиту Речовина FeCl3 6H2O FeSO4 7H2O NH3 H2O Похідні речовини мас.% 49.16 25.21 25.63 100 Продукти реакції Речовина Fe3O4 (NH4)2SO4 NH4Cl Н2О мас.% 21.01 12.18 28.99 37.82 100 Таблиця 2 Властивості магнетиту, отриманого за запропонованим способом та за прототипом [4] Властивості Намагніченість насичення при кімнатнійтемпературі, Гс-см3т"' Коерцитивна сила, Е Параметри решітки, А Розмір частинок, х10-6 м Синтезований відомим способом магнетит 92-93* 3-100 8.390 не приводиться * - густина зразка складає 5.25 г/см ** - густина зразка складає 4.10 г/см3 Отриманий за запропонованим способом магнетит 80-85** 250-300 (8.396±0.005) 1-5 5 54284 6 Таблиця 3 Умови синтезу та властивості магнетиту, отриманого за запропонованим способом значення pH Властивості Намагніченість насичення при кімнатній температурі, Гс-см3 г-1 Коерцитивна сила, Е Розмір частинок, х10-6м Комп’ютерна верстка Д. Шеверун 7-8 8-9 9-10 80-85 85-95 80-85 200-250 5-6 250-300 1-5 200-250 5-6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
