Пристрій для електричного з’єднання двох секцій заздалегідь виготовленої електричної проводки з метою регулювання довжини згаданої проводки

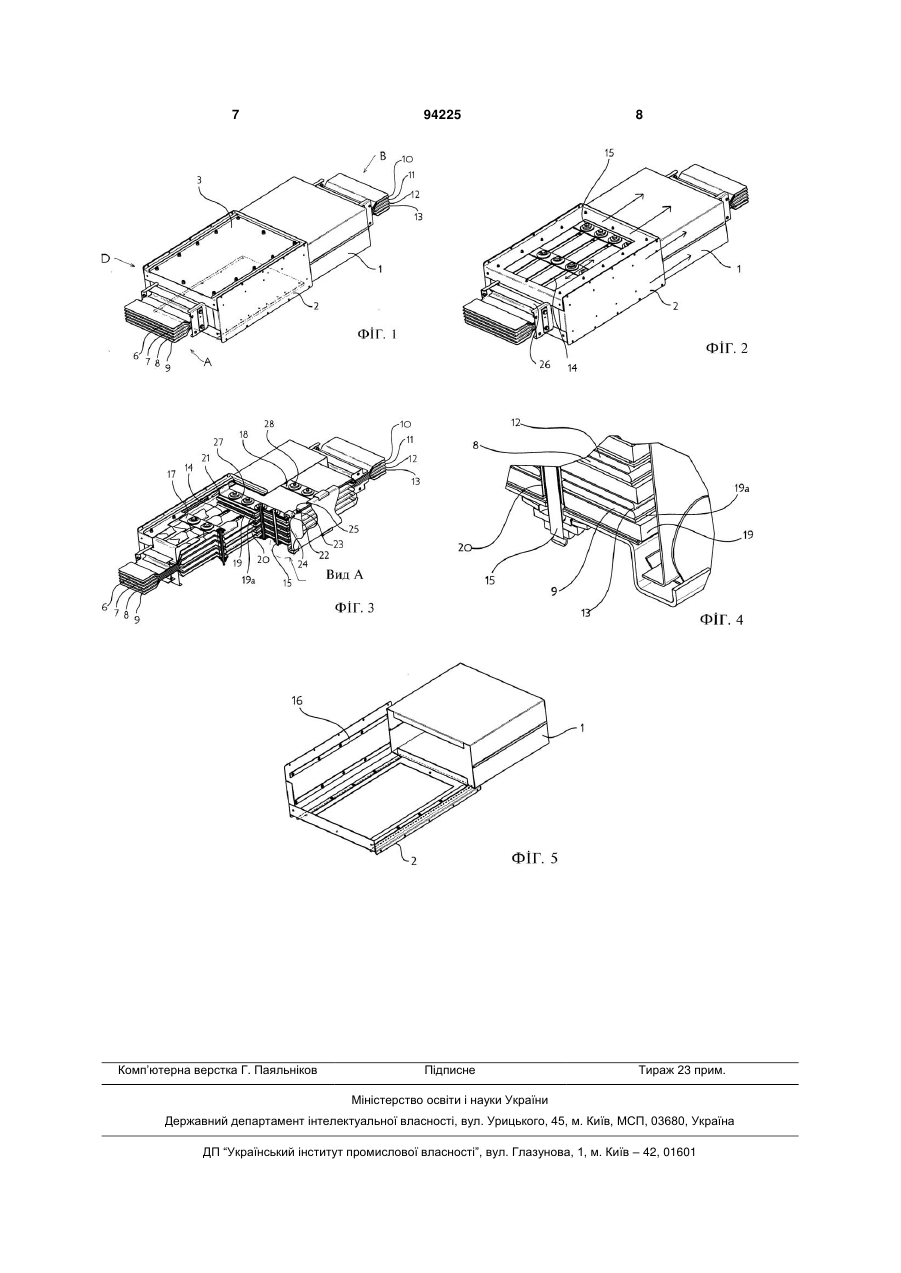

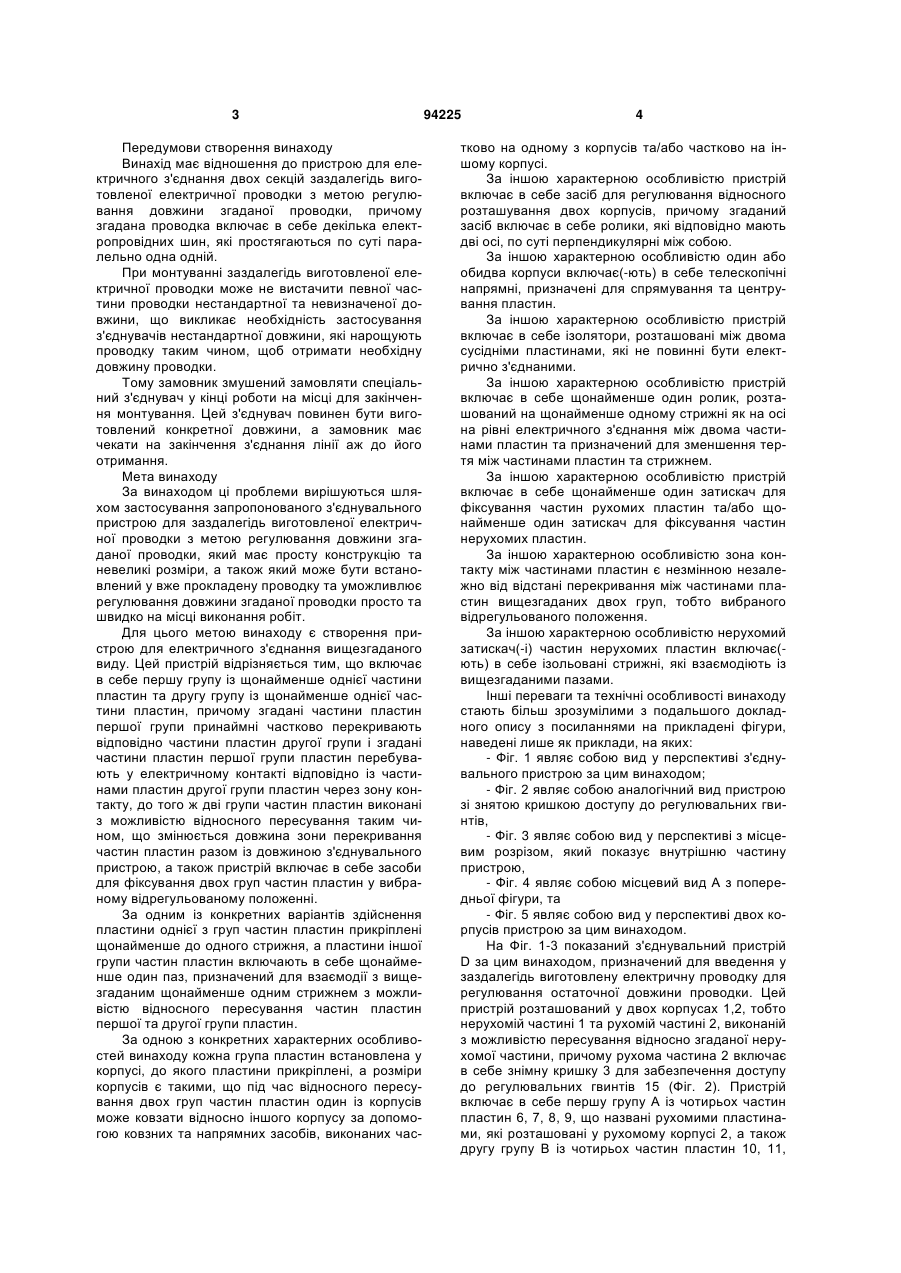

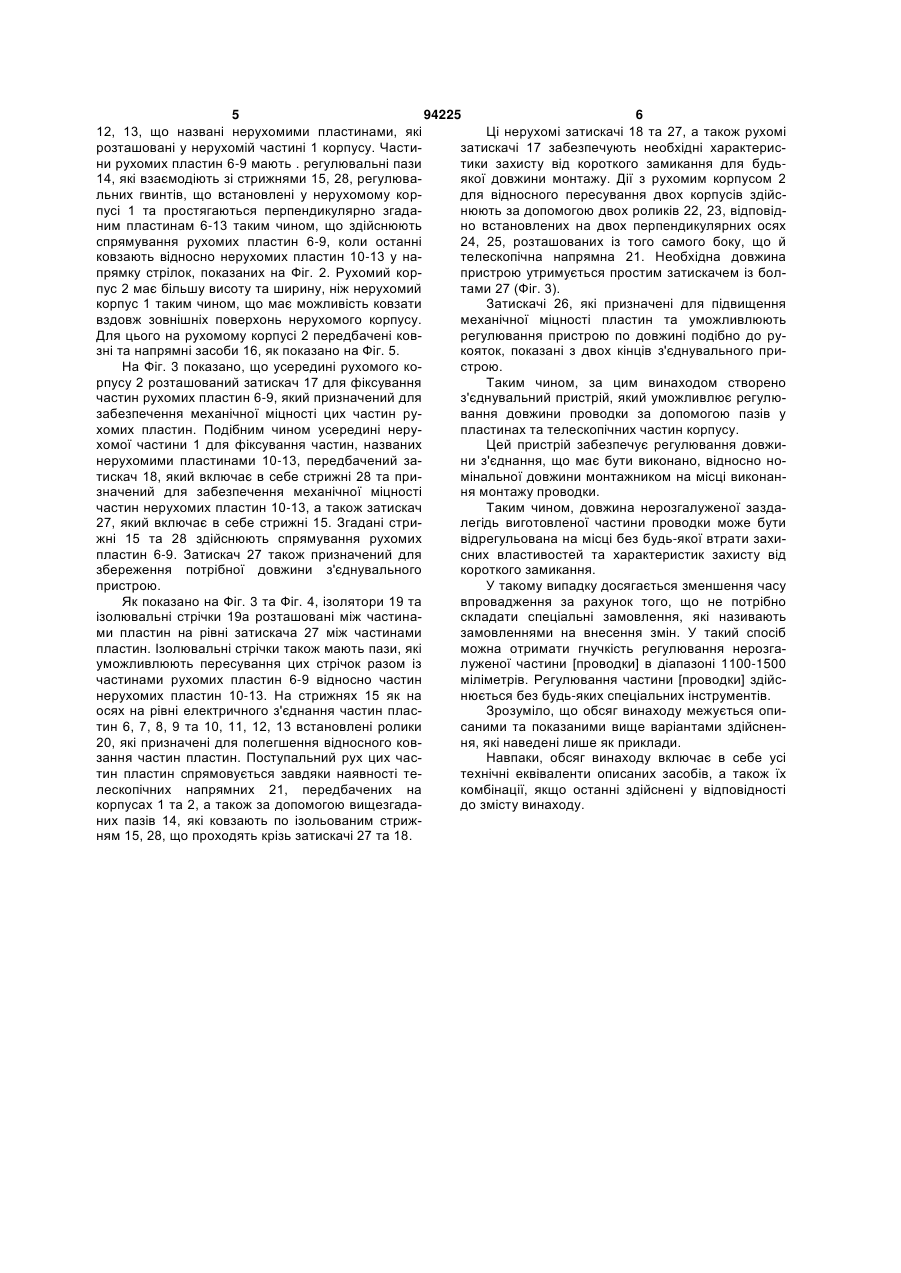

1. Пристрій для електричного з'єднання двох секцій заздалегідь виготовленої електричної проводки, причому згадана електрична проводка включає в себе певну кількість електропровідних шин, які простягаються по суті паралельно одна одній, а пристрій включає в себе першу групу щонайменше з однієї частини пластин та другу групу щонайменше з однієї частини пластин, причому згадані частини пластин першої групи щонайменше частково перекривають відповідно частини пластин другої групи і згадані частини пластин першої групи пластин перебувають у електричному контакті відповідно з частинами пластин другої групи пластин через зону контакту, до того ж дві групи частин пластин виконані з можливістю відносного пересування таким чином, що змінюється довжина зони перекривання частин пластин разом із довжиною з'єднувального пристрою, а також пристрій включає в себе засоби для фіксування двох груп частин пластин у вибраному відрегульованому положенні, причому пластини однієї з груп частин пластин прикріплені щонайменше до одного стрижня, а кожна із пластин другої групи частин пластин включає в себе щонайменше один паз, призначений для взаємодії з вищезгаданим щонайменше одним стрижнем з можливістю відносного пересування частин пластин першої та другої 2 (19) 1 3 Передумови створення винаходу Винахід має відношення до пристрою для електричного з'єднання двох секцій заздалегідь виготовленої електричної проводки з метою регулювання довжини згаданої проводки, причому згадана проводка включає в себе декілька електропровідних шин, які простягаються по суті паралельно одна одній. При монтуванні заздалегідь виготовленої електричної проводки може не вистачити певної частини проводки нестандартної та невизначеної довжини, що викликає необхідність застосування з'єднувачів нестандартної довжини, які нарощують проводку таким чином, щоб отримати необхідну довжину проводки. Тому замовник змушений замовляти спеціальний з'єднувач у кінці роботи на місці для закінчення монтування. Цей з'єднувач повинен бути виготовлений конкретної довжини, а замовник має чекати на закінчення з'єднання лінії аж до його отримання. Мета винаходу За винаходом ці проблеми вирішуються шляхом застосування запропонованого з'єднувального пристрою для заздалегідь виготовленої електричної проводки з метою регулювання довжини згаданої проводки, який має просту конструкцію та невеликі розміри, а також який може бути встановлений у вже прокладену проводку та уможливлює регулювання довжини згаданої проводки просто та швидко на місці виконання робіт. Для цього метою винаходу є створення пристрою для електричного з'єднання вищезгаданого виду. Цей пристрій відрізняється тим, що включає в себе першу групу із щонайменше однієї частини пластин та другу групу із щонайменше однієї частини пластин, причому згадані частини пластин першої групи принаймні частково перекривають відповідно частини пластин другої групи і згадані частини пластин першої групи пластин перебувають у електричному контакті відповідно із частинами пластин другої групи пластин через зону контакту, до того ж дві групи частин пластин виконані з можливістю відносного пересування таким чином, що змінюється довжина зони перекривання частин пластин разом із довжиною з'єднувального пристрою, а також пристрій включає в себе засоби для фіксування двох груп частин пластин у вибраному відрегульованому положенні. За одним із конкретних варіантів здійснення пластини однієї з груп частин пластин прикріплені щонайменше до одного стрижня, а пластини іншої групи частин пластин включають в себе щонайменше один паз, призначений для взаємодії з вищезгаданим щонайменше одним стрижнем з можливістю відносного пересування частин пластин першої та другої групи пластин. За одною з конкретних характерних особливостей винаходу кожна група пластин встановлена у корпусі, до якого пластини прикріплені, а розміри корпусів є такими, що під час відносного пересування двох груп частин пластин один із корпусів може ковзати відносно іншого корпусу за допомогою ковзних та напрямних засобів, виконаних час 94225 4 тково на одному з корпусів та/або частково на іншому корпусі. За іншою характерною особливістю пристрій включає в себе засіб для регулювання відносного розташування двох корпусів, причому згаданий засіб включає в себе ролики, які відповідно мають дві осі, по суті перпендикулярні між собою. За іншою характерною особливістю один або обидва корпуси включає(-ють) в себе телескопічні напрямні, призначені для спрямування та центрування пластин. За іншою характерною особливістю пристрій включає в себе ізолятори, розташовані між двома сусідніми пластинами, які не повинні бути електрично з'єднаними. За іншою характерною особливістю пристрій включає в себе щонайменше один ролик, розташований на щонайменше одному стрижні як на осі на рівні електричного з'єднання між двома частинами пластин та призначений для зменшення тертя між частинами пластин та стрижнем. За іншою характерною особливістю пристрій включає в себе щонайменше один затискач для фіксування частин рухомих пластин та/або щонайменше один затискач для фіксування частин нерухомих пластин. За іншою характерною особливістю зона контакту між частинами пластин є незмінною незалежно від відстані перекривання між частинами пластин вищезгаданих двох груп, тобто вибраного відрегульованого положення. За іншою характерною особливістю нерухомий затискач(-і) частин нерухомих пластин включає(ють) в себе ізольовані стрижні, які взаємодіють із вищезгаданими пазами. Інші переваги та технічні особливості винаходу стають більш зрозумілими з подальшого докладного опису з посиланнями на прикладені фігури, наведені лише як приклади, на яких: - Фіг. 1 являє собою вид у перспективі з'єднувального пристрою за цим винаходом; - Фіг. 2 являє собою аналогічний вид пристрою зі знятою кришкою доступу до регулювальних гвинтів, - Фіг. 3 являє собою вид у перспективі з місцевим розрізом, який показує внутрішню частину пристрою, - Фіг. 4 являє собою місцевий вид А з попередньої фігури, та - Фіг. 5 являє собою вид у перспективі двох корпусів пристрою за цим винаходом. На Фіг. 1-3 показаний з'єднувальний пристрій D за цим винаходом, призначений для введення у заздалегідь виготовлену електричну проводку для регулювання остаточної довжини проводки. Цей пристрій розташований у двох корпусах 1,2, тобто нерухомій частині 1 та рухомій частині 2, виконаній з можливістю пересування відносно згаданої нерухомої частини, причому рухома частина 2 включає в себе знімну кришку 3 для забезпечення доступу до регулювальних гвинтів 15 (Фіг. 2). Пристрій включає в себе першу групу А із чотирьох частин пластин 6, 7, 8, 9, що названі рухомими пластинами, які розташовані у рухомому корпусі 2, а також другу групу В із чотирьох частин пластин 10, 11, 5 94225 6 12, 13, що названі нерухомими пластинами, які Ці нерухомі затискачі 18 та 27, а також рухомі розташовані у нерухомій частині 1 корпусу. Частизатискачі 17 забезпечують необхідні характерисни рухомих пластин 6-9 мають . регулювальні пази тики захисту від короткого замикання для будь14, які взаємодіють зі стрижнями 15, 28, регулюваякої довжини монтажу. Дії з рухомим корпусом 2 льних гвинтів, що встановлені у нерухомому кордля відносного пересування двох корпусів здійспусі 1 та простягаються перпендикулярно згаданюють за допомогою двох роликів 22, 23, відповідним пластинам 6-13 таким чином, що здійснюють но встановлених на двох перпендикулярних осях спрямування рухомих пластин 6-9, коли останні 24, 25, розташованих із того самого боку, що й ковзають відносно нерухомих пластин 10-13 у нателескопічна напрямна 21. Необхідна довжина прямку стрілок, показаних на Фіг. 2. Рухомий корпристрою утримується простим затискачем із болпус 2 має більшу висоту та ширину, ніж нерухомий тами 27 (Фіг. 3). корпус 1 таким чином, що має можливість ковзати Затискачі 26, які призначені для підвищення вздовж зовнішніх поверхонь нерухомого корпусу. механічної міцності пластин та уможливлюють Для цього на рухомому корпусі 2 передбачені коврегулювання пристрою по довжині подібно до рузні та напрямні засоби 16, як показано на Фіг. 5. кояток, показані з двох кінців з'єднувального приНа Фіг. 3 показано, що усередині рухомого кострою. рпусу 2 розташований затискач 17 для фіксування Таким чином, за цим винаходом створено частин рухомих пластин 6-9, який призначений для з'єднувальний пристрій, який уможливлює регулюзабезпечення механічної міцності цих частин рування довжини проводки за допомогою пазів у хомих пластин. Подібним чином усередині нерупластинах та телескопічних частин корпусу. хомої частини 1 для фіксування частин, названих Цей пристрій забезпечує регулювання довжинерухомими пластинами 10-13, передбачений зани з'єднання, що має бути виконано, відносно нотискач 18, який включає в себе стрижні 28 та примінальної довжини монтажником на місці виконанзначений для забезпечення механічної міцності ня монтажу проводки. частин нерухомих пластин 10-13, а також затискач Таким чином, довжина нерозгалуженої зазда27, який включає в себе стрижні 15. Згадані стрилегідь виготовленої частини проводки може бути жні 15 та 28 здійснюють спрямування рухомих відрегульована на місці без будь-якої втрати захипластин 6-9. Затискач 27 також призначений для сних властивостей та характеристик захисту від збереження потрібної довжини з'єднувального короткого замикання. пристрою. У такому випадку досягається зменшення часу Як показано на Фіг. 3 та Фіг. 4, ізолятори 19 та впровадження за рахунок того, що не потрібно ізолювальні стрічки 19а розташовані між частинаскладати спеціальні замовлення, які називають ми пластин на рівні затискача 27 між частинами замовленнями на внесення змін. У такий спосіб пластин. Ізолювальні стрічки також мають пази, які можна отримати гнучкість регулювання нерозгауможливлюють пересування цих стрічок разом із луженої частини [проводки] в діапазоні 1100-1500 частинами рухомих пластин 6-9 відносно частин міліметрів. Регулювання частини [проводки] здійснерухомих пластин 10-13. На стрижнях 15 як на нюється без будь-яких спеціальних інструментів. осях на рівні електричного з'єднання частин пласЗрозуміло, що обсяг винаходу межується опитин 6, 7, 8, 9 та 10, 11, 12, 13 встановлені ролики саними та показаними вище варіантами здійснен20, які призначені для полегшення відносного ковня, які наведені лише як приклади. зання частин пластин. Поступальний рух цих часНавпаки, обсяг винаходу включає в себе усі тин пластин спрямовується завдяки наявності тетехнічні еквіваленти описаних засобів, а також їх лескопічних напрямних 21, передбачених на комбінації, якщо останні здійснені у відповідності корпусах 1 та 2, а також за допомогою вищезгададо змісту винаходу. них пазів 14, які ковзають по ізольованим стрижням 15, 28, що проходять крізь затискачі 27 та 18. 7 Комп’ютерна верстка Г. Паяльніков 94225 8 Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
