Пристрій для внесення рідких меліорантів і добрив у ґрунт
Номер патенту: 53367
Опубліковано: 11.10.2010
Автори: Стрілець Володимир Миколайович, Федорук Віктор Анатолійович
Формула / Реферат
Пристрій для внесення рідких меліорантів і добрив у ґрунт, який складається із рами, стійок з плоскоріжучими лапами та підвідних трубопроводів, який відрізняється тим, що стійка виконана у вигляді дугоподібного, у площині, перпендикулярній до рами, трубопроводу, з'єднаного жорстко з рамою і плоскоріжучою лапою, на зовнішній дуговій поверхні трубопроводу встановлений пружний елемент, який нижнім кінцем жорстко з'єднаний з дугоподібним трубопроводом, а верхнім кінцем з'єднаний з рамою через регулювальний гвинт.
Текст

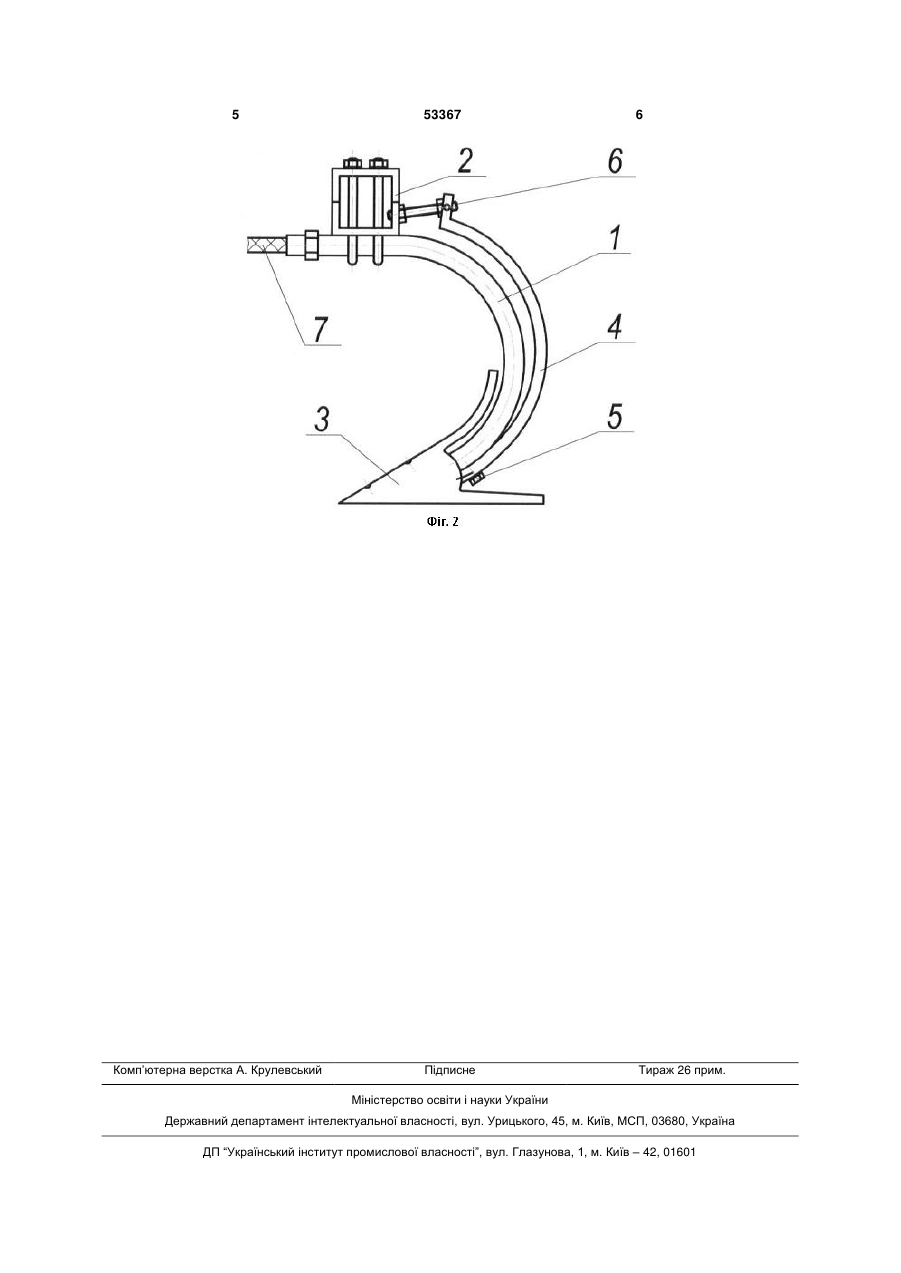

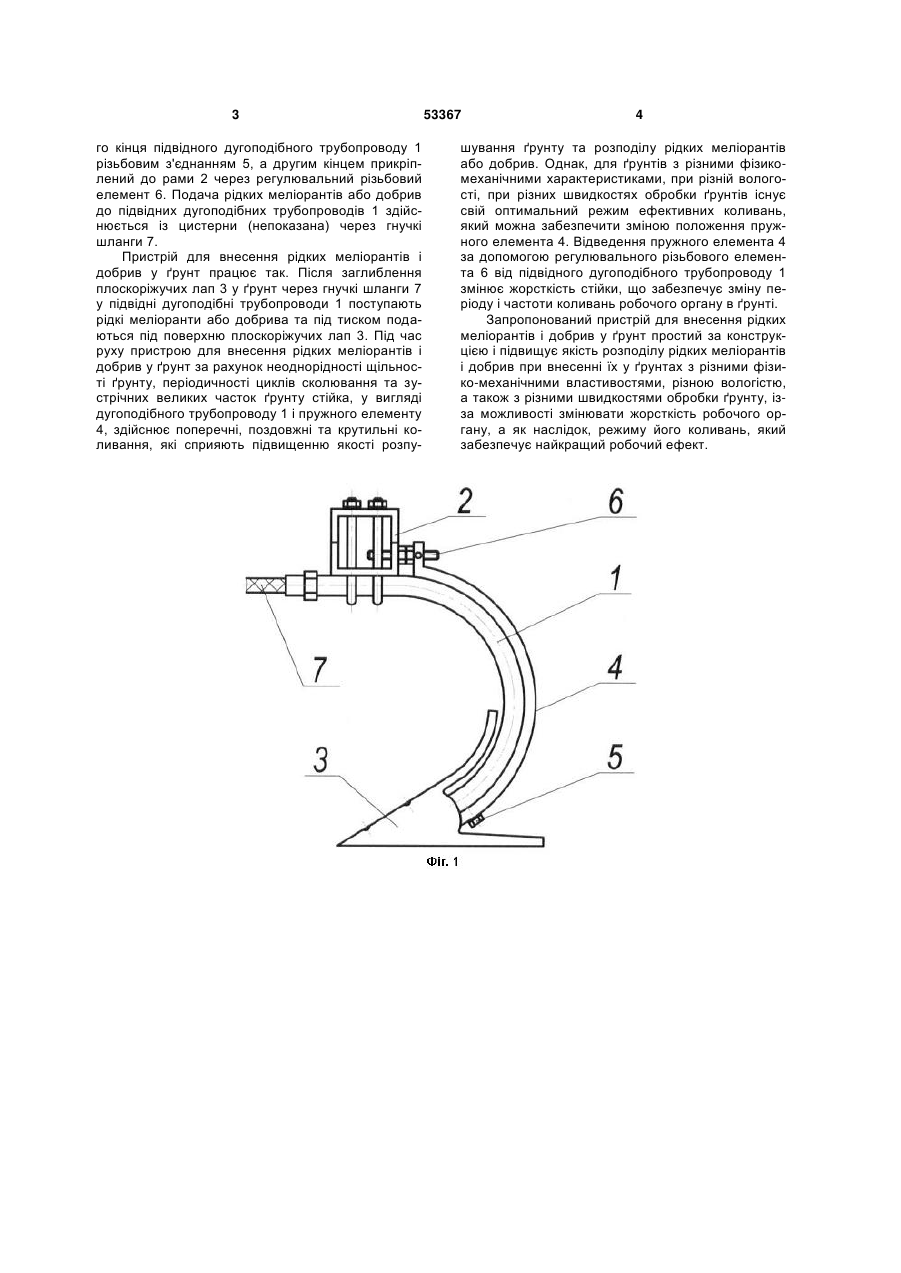

Пристрій для внесення рідких меліорантів і добрив у ґрунт, який складається із рами, стійок з 3 го кінця підвідного дугоподібного трубопроводу 1 різьбовим з'єднанням 5, а другим кінцем прикріплений до рами 2 через регулювальний різьбовий елемент 6. Подача рідких меліорантів або добрив до підвідних дугоподібних трубопроводів 1 здійснюється із цистерни (непоказана) через гнучкі шланги 7. Пристрій для внесення рідких меліорантів і добрив у ґрунт працює так. Після заглиблення плоскоріжучих лап 3 у ґрунт через гнучкі шланги 7 у підвідні дугоподібні трубопроводи 1 поступають рідкі меліоранти або добрива та під тиском подаються під поверхню плоскоріжучих лап 3. Під час руху пристрою для внесення рідких меліорантів і добрив у ґрунт за рахунок неоднорідності щільності ґрунту, періодичності циклів сколювання та зустрічних великих часток ґрунту стійка, у вигляді дугоподібного трубопроводу 1 і пружного елементу 4, здійснює поперечні, поздовжні та крутильні коливання, які сприяють підвищенню якості розпу 53367 4 шування ґрунту та розподілу рідких меліорантів або добрив. Однак, для ґрунтів з різними фізикомеханічними характеристиками, при різній вологості, при різних швидкостях обробки ґрунтів існує свій оптимальний режим ефективних коливань, який можна забезпечити зміною положення пружного елемента 4. Відведення пружного елемента 4 за допомогою регулювального різьбового елемента 6 від підвідного дугоподібного трубопроводу 1 змінює жорсткість стійки, що забезпечує зміну періоду і частоти коливань робочого органу в ґрунті. Запропонований пристрій для внесення рідких меліорантів і добрив у ґрунт простий за конструкцією і підвищує якість розподілу рідких меліорантів і добрив при внесенні їх у ґрунтах з різними фізико-механічними властивостями, різною вологістю, а також з різними швидкостями обробки ґрунту, ізза можливості змінювати жорсткість робочого органу, а як наслідок, режиму його коливань, який забезпечує найкращий робочий ефект. 5 Комп’ютерна верстка А. Крулевський 53367 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюUnit for soil application of liquid ameliorants and fertilizers
Автори англійськоюFedoruk Viktor Anatoliiovych, Strilets Volodymyr Mykolaiovych
Назва патенту російськоюУстройство для внесения жидких мелиорантов и удобрений в почву
Автори російськоюФедорук Виктор Анатольевич, Стрилец Владимир Николаевич
МПК / Мітки
МПК: A01C 23/00
Мітки: рідких, ґрунт, внесення, меліорантів, пристрій, добрив
