Цівкове колесо

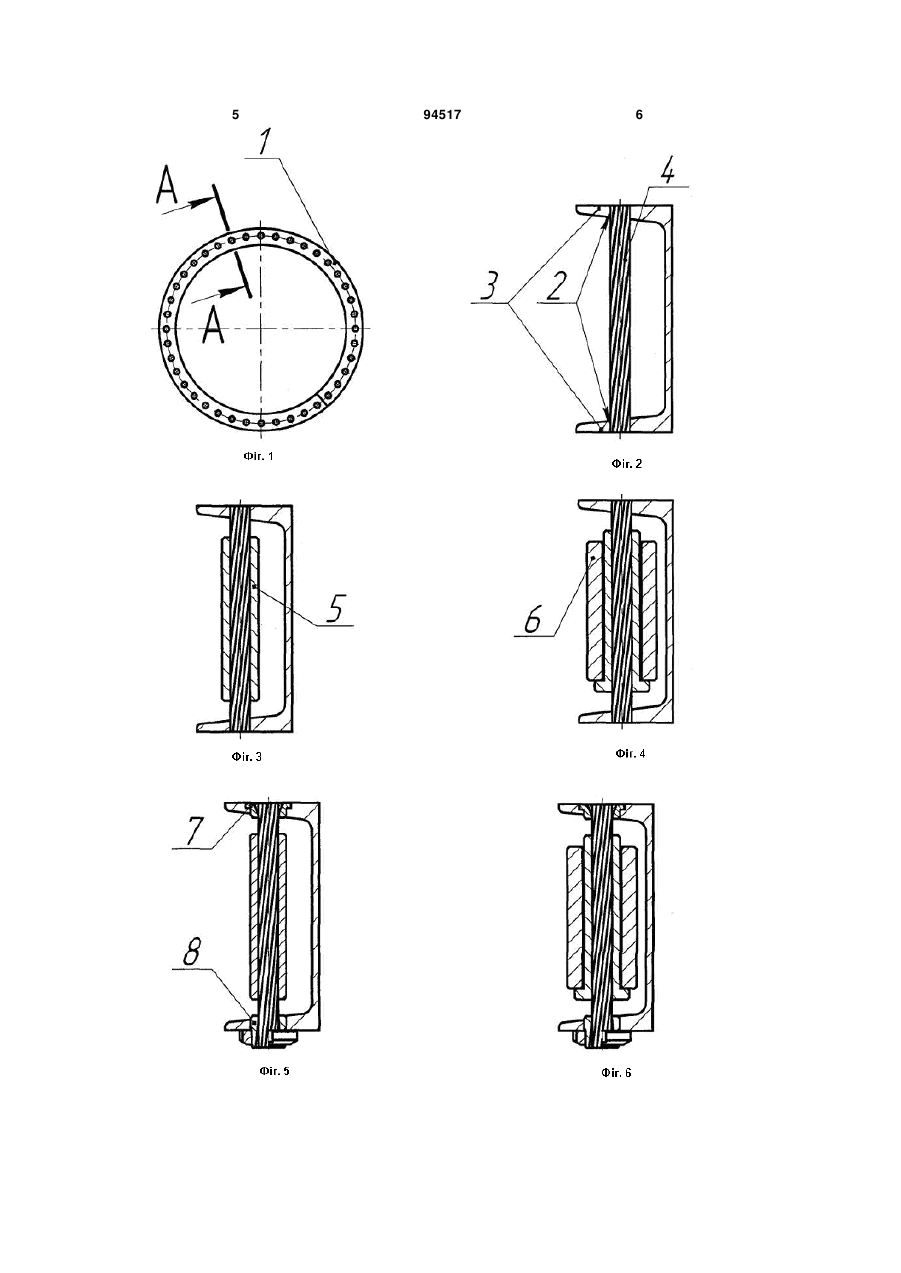

1. Цівкове колесо, яке складається із зігнутого в кільце швелера, в отвори полиць якого через рівні відстані встановлені цівки, яке відрізняється 3 94517 4 вано налагоджене багатьма підприємствами, а тірня починає обертатись навколо своєї осі, при також велика кількість канатів залишається працецьому за рахунок закріплення канатів 4 в швелері здатною після відбраковки з вантажопідйомних 1, шестірня обкочується по цівковому колесі і примашин і може бути утилізована за рахунок повторводить у рух поворотну платформу крана, при ного використання, що сприяє зменшенню вартосцьому канати за рахунок своєї піддатливості та ті, періодичності нагляду і мащення передачі, осківнутрішнього конструкційного тертя виконують льки мастилом просочене осердя каната. пом'якшення ударів та поглинання коливань. На фіг. 1 показаний загальний вид цівкового Сукупність наведених ознак характеризує заколеса. пропоноване цівкове колесо як технічне рішення, На фіг. 2 показаний переріз А-А по фіг. 1 - кащо є новим і неочевидним з базового рівня технінат, що закріплений в отворах полиць швелера. ки, а його втілення можливе в умовах реального На фіг. 3 - канат, що закріплений в отворах промислового виробництва при незначній зміні полиць швелера, на якому, між полицями жорстко базових технологічних процесів. закріплені втулки. Конкретне виконання пропонованого технічноНа фіг. 4 - канат, що закріплений в отворах го рішення наведене на прикладі цівкової передачі полиць швелера, на якому, між полицями жорстко механізму повороту крана КЖ4-15, у якій застосузакріплені втулки, на які з можливістю обертання вання замість цівок канатів ЛК-Р діаметром 37 мм встановлені ролики. за ГОСТ 2688 із жорсткою установкою на них втуНа фіг. 5 - канат, кінці якого жорстко закріплені лок зовнішнім діаметром 55 мм забезпечує еквівав буксах, які встановлені в отвори полиць швелелентну базовому варіанту навантажувальну здатра, а між полицями на канаті жорстко закріплені ність. При цьому підвищення демпфуючої втулки. спроможності передачі за рахунок піддатливості На фіг. 6 - канат, кінці якого жорстко закріплені канатів забезпечує компенсацію додаткових навав буксах, які встановлені в отвори полиць швелентажень та збільшує її довговічність на 20-40 %. ра, а між полицями на канаті жорстко закріплені Економічний ефект запропонованого технічновтулки, на які з можливістю обертання встановлені го рішення полягає в збільшенні довговічності цівролики. кових передач і визначається різницею витрат на Цівкове колесо складається із зігнутого в кільпридбання нової передачі та витрат на виготовце швелера 1, в отвори 2 полиць 3 якого через лення та установку канатів і втулок. рівні відстані встановлені канати 4, які закріплені в Наприклад, для цівкових вантажопідйомних отворах 2 швелера, наприклад зварюванням, вамашин вартістю до 200 у.о., витрати на канати, льцюванням, склеюванням або іншим способом і виготовлення та установку втулок становлять блимають можливість деформації. Між полицями на зько 50 у.о., при цьому збереження від поломок канатах можуть бути жорстко закріплені втулки 5, а одного редуктора в 10 разів перекриває додаткові на втулках можуть бути встановлені з можливістю витрати. При загальній потребі подібних передач обертання ролики 6. Кінці канатів можуть бути жодля країни близько 2тис. на рік, сумарний ефект рстко, наприклад заливкою рідким металом чи складе: Э  =(200-50)х2тис.=300 тис. у.о. Сукупіншим способом, закріплені в буксах 7 і 8, які встаність наведених даних свідчить про доцільність новлені в отвори полиць швелера, а між полицями широкого застосування запропонованих цівкових на канатах жорстко закріплені втулки, на які з моколіс. жливістю обертання можуть бути встановлені роВ даний час виконується підготовка до впролики. вадження даних цівкових коліс в механізмах повоЦівкове колесо працює наступним чином: при роту кранів Машинобудівного заводу м. Херсона. увімкненні механізму повороту крана цівкова шес 5 94517 6 7 Комп’ютерна верстка Мацело В. 94517 8 Підписне Тираж 24 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
