Складене зубчасте колесо
Номер патенту: 52017
Опубліковано: 16.12.2002
Автори: Тарабрін Олександр Іванович, Ємець Андрій Анатолійович, Чередніченко Олександр Костянтинович
Формула / Реферат
Складене зубчасте колесо, яке має ступицю з радіальним гребенем і зовнішній обід з зубчастим вінцем, на якому закріплені плоскі шайби, та демпфуючі прокладки, яке відрізняється тим, що радіальний гребінь має втулки, що жорстко закріплені у ряду рівновіддалених по периферії гребеня отворах, причому до зовнішніх циліндричних поверхонь цих втулок повернуті внутрішні циліндричні поверхні втулок, що встановлені на зовнішньому ободі, а демпфуючі прокладки розміщені між поверхнями втулок гребеня та втулок ободу і виконані у вигляді смуг з ворсу з відрізків дроту, що закріплені одним кінцем на втулках вінця.
Текст

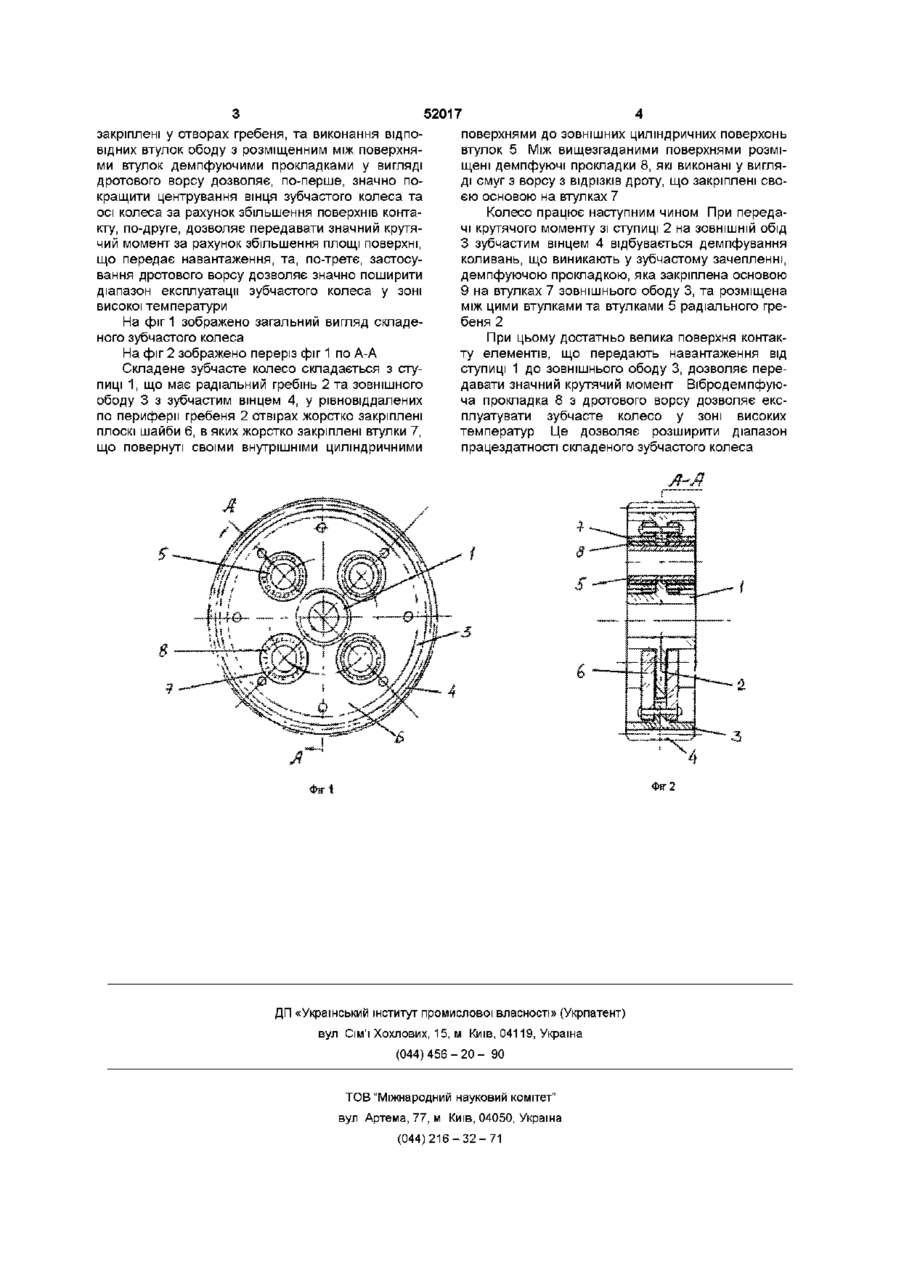

Складене зубчасте колесо, яке має ступицю з радіальним гребенем і ЗОВНІШНІЙ обід з зубчастим вінцем, на якому закріплені плоскі шайби, та Оснащення радіального гребеня втулками, що 1^ о ю закріплені у отворах гребеня, та виконання ВІДПОВІДНИХ втулок ободу з розміщенним між поверхнями втулок демпфуючими прокладками у вигляді дротового ворсу дозволяє, по-перше, значно покращити центрування вінця зубчастого колеса та осі колеса за рахунок збільшення поверхнів контакту, по-друге, дозволяє передавати значний крутячий момент за рахунок збільшення площі поверхні, що передає навантаження, та, по-третє, застосування дротового ворсу дозволяє значно поширити діапазон експлуатації зубчастого колеса у зоні високої температури На фіг 1 зображено загальний вигляд складеного зубчастого колеса На фіг 2 зображено переріз фіг 1 по А-А Складене зубчасте колесо складається з ступиці 1, що має радіальний гребінь 2 та зовнішного ободу 3 з зубчастим вінцем 4, у рівновіддалених по периферії гребеня 2 отвірах жорстко закріплені плоскі шайби 6, в яких жорстко закріплені втулки 7, що повернуті своїми внутрішніми циліндричними 52017 поверхнями до зовнішних циліндричних поверхонь втулок 5 Між вищезгаданими поверхнями розміщені демпфуючі прокладки 8, які виконані у вигляді смуг з ворсу з відрізків дроту, що закріплені своєю основою на втулках 7 Колесо працює наступним чином При передачі крутячого моменту зі ступиці 2 на ЗОВНІШНІЙ обід З зубчастим вінцем 4 відбувається демпфування коливань, що виникають у зубчастому зачепленні, демпфуючою прокладкою, яка закріплена основою 9 на втулках 7 зовнішнього ободу 3, та розміщена між цими втулками та втулками 5 радіального гребеня 2 При цьому достатньо велика поверхня контакту елементів, що передають навантаження від ступиці 1 до зовнішнього ободу 3, дозволяє передавати значний крутячий момент Вібродемпфуюча прокладка 8 з дротового ворсу дозволяє експлуатувати зубчасте колесо у зоні високих температур Це дозволяє розширити діапазон працездатності складеного зубчастого колеса ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
ДивитисяДодаткова інформація
Назва патенту англійськоюCompound toothed wheel
Автори англійськоюTarabrin Oleksandr Ivanovych, Cherednichenko Oleksandr Kostiantynovych
Назва патенту російськоюСоставное зубчатое колесо
Автори російськоюТарабрин Александр Иванович, Чередниченко Александр Константинович
МПК / Мітки
МПК: F16H 55/36
Мітки: зубчасте, складене, колесо
